Проверка на совместимость комплектующих компьютера

Интегрированные устройства

Очень часто производитель помещает на платформу интегрированные устройства. Некоторые системы могут работать без видеокарты, поскольку на материнке есть интегрированный графический адаптер

Однако, важно приобрести процессор, который имел бы встроенное видеоядро

На платформе также есть интегрированная звуковая карта. Чаще всего ее хватает для любых задач. Но для дополнительной звуковой карты на платформе также есть слот. Он может понадобиться, например, тем, кто хочет записывать музыку.

Среди прочих интегрированных устройств есть также сетевая карта, Wi-Fi и Bluetooth. Для повседневного пользования стандартных параметров хватает.

Слоты для памяти и периферии

Ещё один нюанс, на который обращают внимание при покупке платы – слоты для модулей памяти и поддержка определённых типов ОЗУ. Для высокопроизводительного компьютера обязательно требуется возможность работы с GDDR5, обеспечивающей высокую скорость работы

Для высокопроизводительного компьютера обязательно требуется возможность работы с GDDR5, обеспечивающей высокую скорость работы.

Желательно также, чтобы количество разъёмов для планок памяти было больше 2 – четыре для игрового ПК (что позволит расширить ОЗУ, не меняя модули, а докупая новые), восемь для сервера или рабочей станции.

Не менее важный нюанс – наличие и количество разъёмов для периферийных устройств:

USB-слоты. Для современного ПК рекомендуется выбирать плату с разъёмами USB 3.0, ускоряющими процесс чтения и записи для носителей. Их количество обычно равно 4, но на «материнках» ATX может быть увеличено;
слоты PCI Express, необходимые для подключения видеокарт. Причём для каждого типа графического процессора лучше использовать свой разъём. Например, новые видеопроцессоры повышают производительность при установке в слот PCI Express (PCIe) x16;

Рис.3. Слот PCI-Express

ATA и IDE, разъёмы для подключения жёстких дисков. Последний вариант уже не используется, а от количества первых зависит, сколько встроенных накопителей информации можно установить на данном ПК;
PCI, разъём, в который подключают звуковые карты и другие периферийные устройства.

Совместимость процессора и материнской платы: как подобрать правильную комбинацию

При выборе комплектующих для сборки компьютера важно обратить внимание на совместимость процессора и материнской платы. Неправильное сочетание этих двух ключевых компонентов может привести к некорректной работе системы или даже к невозможности установки процессора на плату

Совместимость процессора и материнской платы зависит от нескольких факторов:

Сокет процессора — это разъем на материнской плате, в который устанавливается процессор. У разных производителей процессоров (например, Intel или AMD) есть свои собственные типы сокетов. При выборе материнской платы необходимо убедиться, что она поддерживает сокет процессора, который вы планируете установить.
Поддерживаемые процессоры — не все материнские платы поддерживают все модели процессоров. Производители материнских плат регулярно выпускают обновления BIOS, которые добавляют поддержку новых процессоров. Перед покупкой материнской платы, обязательно проверьте список поддерживаемых процессоров на официальном сайте производителя.

Для проверки совместимости процессора и материнской платы также полезно приобретать комплекты, состоящие из совместимых компонентов. Например, некоторые производители выпускают материнские платы с уже установленными процессорами, что упрощает процесс выбора и сборки компьютера.

Не стоит забывать также о других компонентах компьютера, которые могут влиять на совместимость процессора и материнской платы. Например, оперативная память должна быть совместима с выбранными компонентами, а также обеспечивать необходимую производительность.

Примеры совместимых процессоров и материнских плат
Сокет
Процессор
Материнская плата

Socket AM4
AMD Ryzen 5 3600
ASUS ROG Strix B450-F Gaming
Socket LGA1200
Intel Core i5-10600K
Gigabyte Z490 AORUS Elite AC
Socket TR4
AMD Ryzen Threadripper 2950X
MSI MEG X399 CREATION

Важно помнить, что рынок компьютерных компонентов постоянно обновляется, и новые модели процессоров и материнских плат могут быть выпущены после вашей покупки. Поэтому перед совершением покупки всегда рекомендуется обновиться о последних новостях и обзорах, чтобы выбрать актуальные и совместимые компоненты для вашего компьютера

Подготовка Windows перед заменой материнской платы

Если, читая данную инструкцию, вы уже произвели замену МП со всеми вытекающими последствиями, то переходим к следующему ее разделу, где описаны действия по восстановлению Windows при помощи автономного редактора. Если же нет, и компьютер находится в рабочем состоянии, то выполняем следующие действия.

Первое. Необходимо открыть редактор реестра, где в последствие будут внесены корректировки запуска драйверов SATA-контроллера «msahci» и «pciide». Способ его открытия прост, нужно лишь воспользоваться командной «regedit» и системной утилитой «Выполнить». Для этого одновременно нажимаем сочетание клавиш Windows+R и в поле ввода вписываем команду «regedit».

Второе. В левой колонке открывшегося редактора переходим в ветку:

HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\services\

Третье. Повторяем процедуру корректировки параметра «Start» в той же ветке реестра, но уже выбираем папку драйвера «pciide»

Выставленный параметр «0» для всех драйверов SATA-контроллера означает, что их загрузка должна выполняться системным загрузчиком при запуске операционной системы. Поэтому, внеся данные коррективы, загрузка ОС после замены материнской платы должна пройти без проблем. Вам осталось только лишь выключить ПК, снять старую системную плату, установить новую, включить компьютер и, после удачной загрузки Windows, инсталлировать новые драйвера для всех компонентов материнской платы, идущих в комплекте на диске.

Восстановление Windows после замены материнской платы

Итак, если новая материнская плата уже установлена, без соответствующих подготовительных действий, описанных выше, и при загрузке Windows появляется «синий экран смерти» (BSOD) с соответствующей ошибкой, которую мы так же ранее упоминали, то необходимо приступить к процедуре восстановления ОС.

На самом деле, в сложившейся ситуации нам нужно лишь посредством командной строки запустить все тот же редактор реестра и выполнить аналогичные действия по корректировке параметра «Start» в соответствующих ветках драйверов SATA-контроллера.

Для этого потребуется установочный диск или загрузочный носитель (флешка) с нужной операционной системой. Как его создать мы подробно описывали в статье «Как записать Windows 7 на флешку». Далее необходимо включить ПК и загрузиться с созданного носителя. Здесь есть два варианта как это сделать. Первый – указать его в качестве приоритетного устройства при загрузке системы в BIOS, второй — в момент прохождения системой режима «POST» выбрать его из предложенных системой устройств, нажав определенную клавишу клавиатуры. В большинстве случаев функция запуска меню загрузки возложена на клавишу F12, но бывают исключения.

После, загрузившись с выбранного носителя, системой будет предложена возможность установить ОС.

Нажав далее, системой будет предложено продолжить установку ОС или провести процедуру ее восстановления. Выбираем второй вариант.

На следующем этапе появится экран выбора действия, где выбираем пункт «Поиск и устранение неисправностей». Далее мы попадем в раздел «Диагностика», содержащий пункт «Дополнительные параметры». Перейдя в него производим запуск командной строки.

Запустив командую строку вписываем в нее уже известную нам команду запуска редактора реестра «regedit».

В открывшемся редакторе сразу выделяем ветку реестра «HKEY_LOCAL_MACHINE» и во вкладке «Файл» нажимаем «Загрузить куст».

Выполнив последнее действие, системой будет предложено выбрать системный диск, на котором установлена операционная система Windows. Открываем его и следуем в раздел «Windows\system32\config», в котором находим и запускаем файл «system».

Далее новому разделу в выбранной ветке реестра «HKEY_LOCAL_MACHINE» будет предложено присвоить произвольное имя. В нашем случае это «recovery».

Следующим шагом открываем созданный раздел, находим в нем драйвера SATA-контроллера «msahci» и «pciide» и редактируем в них параметр «Start», выставляя все тоже нулевое значение, как это описано выше.

Путь их размещения, согласно вновь созданного раздела реестра, будет следующим:

HKEY_LOCAL_MACHINE\recovery\ControlSet001\services\

Как влияет процессор на материнскую плату?

Процессор выполняет основные вычислительные задачи, а материнская плата обеспечивает связь между процессором и остальными компонентами компьютера, такими как оперативная память, видеокарта, жесткий диск и другие внешние устройства. Подбор совместимых компонентов является важным шагом при сборке или модернизации компьютера.

При выборе процессора необходимо обращать внимание на его совместимость с материнской платой. Это связано с тем, что различные процессоры требуют определенного сокета или разъема на материнской плате для своей установки

Установка процессора в неподходящий разъем может быть невозможна или привести к нарушению работы системы.

Кроме того, процессор влияет на такие параметры материнской платы, как частота системной шины и вид оперативной памяти, которая может быть установлена. Некоторые процессоры имеют ограничения на оперативную память по частоте или ёмкости.

При замене процессора на более мощный или современный, возможно потребуется обновление BIOS (базовой системной прошивки) материнской платы для поддержки новых функций и передачи данных между процессором и остальными компонентами.

Важно отметить, что при замене процессора может потребоваться также обновление драйверов и операционной системы для оптимальной работы нового процессора и материнской платы в целом. В конечном итоге, выбор процессора оказывает влияние на возможности и характеристики материнской платы

Правильный подбор и установка совместимых компонентов позволит обеспечить оптимальную работу компьютера и достичь требуемой производительности системы

В конечном итоге, выбор процессора оказывает влияние на возможности и характеристики материнской платы. Правильный подбор и установка совместимых компонентов позволит обеспечить оптимальную работу компьютера и достичь требуемой производительности системы.

Материнские платы и процессоры (ЦП)

Ваше первое решение — решить, с каким процессором и материнской платой вы будете работать. Эти два компонента идут рука об руку и являются решающим фактором, определяющим совместимость остальной части вашей сборки.

Помимо размера, многие другие части имеют более широкую совместимость, чем процессор, если вы не имеете дело с очень старыми моделями, поэтому этот фактор часто оказывается движущей силой всей вашей сборки.

Общие процессоры

Как правило, для игрового ПК вы будете выбирать между двумя основными линейками процессоров: линейкой AMD Ryzen и линейкой Intel Core.

Линия Ryzen была сделана полностью прямой и обратной совместимой в обозримом будущем (и она только началась в 2017 году, поэтому вам не следует беспокоиться об этом неожиданном изменении в ближайшее время). Это также касается новейших процессоров серии Ryzen 5000 с широким спектром поддержки со стороны чипсетов X570 и B550 и дальнейшая поддержка со стороны серии 400 на горизонте. Однако каждому новому поколению процессоров Intel Core требуется новая материнская плата.

Хотя процессоры Intel 8-го и 9-го поколений используют один и тот же сокет LGA1151, для них требуются материнские платы на базе набора микросхем Intel серии 300. Процессоры на этом наборе микросхем не имеют обратной совместимости с материнскими платами на базе наборов микросхем Intel серии 200 или 100. Это относится и к последним процессорам Intel 10-го поколения, которые были разработаны для нового сокета LGA1200.

Чипсеты

Далее следует убедиться, что набор микросхем поддерживает те функции, которые вам нужны. Наборы микросхем являются частью материнской платы и определяют её возможности.

Проще говоря; Чипсеты — это просто наборы микросхем. По мере развития технологий некоторые операции на материнских платах, для которых требовался собственный чип, были уменьшены в размерах и интегрированы с другими чипами, что дало нам слово «чипсет».

Процессоры поддерживают несколько уровней наборов микросхем, обычно от базовых функций на материнской плате, таких как чипсет AMD Ryzen A320, который не позволяет разгонять, до более продвинутых наборов микросхем, таких как AMD Ryzen X570, который обеспечивает полный разгон, и многое другое.

Сокет

Чтобы убедиться, что ваша материнская плата совместима, вам нужно будет посмотреть, с каким сокетом и чипсетом совместим ваш процессор.

Под сокетом понимается физический слот на материнской плате, который удерживает ваш процессор на месте. Это должно быть легко определить, просто посмотрев размер сокета для процессора и материнской платы, которые вы собираетесь использовать.

Если вы попытаетесь соединить процессор с разъёмом неправильного типа, вы можете испортить процессор и / или материнскую плату. Ниже приведены несколько примеров, которые помогут вам понять, что искать.

Форм-фактор материнской платы (размер и форма)

При выборе материнской платы также следует учитывать форм-фактор, поскольку их размер может немного отличаться. Платы меньшего размера часто имеют меньше ОЗУ и слотов для графических процессоров, а также меньше соединений SATA.

Наиболее часто используемые форм-факторы для стандартного настольного компьютера в порядке от самого маленького до самого большого:

Mini ITX
Micro ATX
ATX
E-ATX

Это просто стандартные размеры рабочего стола. Существуют материнские платы большего размера для других приложений, например для серверных плат.

Материнская плата ATX — это наиболее часто используемый размер для стандартных компьютеров, и, вероятно, вы захотите использовать её, если вы не ищете что-то значительно меньшее или собираетесь строить сервер.

Материнская плата

Разобравшись с выбором процессора проверять далее совместимость комплектующих компьютера следует подобрав к нему материнскую плату. В первую очередь смотрим на сокет процессора, и ищем материнские платы с аналогичным сокетом. Хорошая материнская плата должна иметь следующее:

Два слота для оперативной памяти DDR 4 или 4 слота для DDR
Разъем для подключения твердотельных дисков SSD формата M2 (NVME).
USB порты версии 3.0 и выше.
Хороший радиатор для охлаждения цепи питания VRM.

Если выбранный вами процессор умеет работать только с памятью DDR 3, то в таком случае лучше приобрести материнскую плату с поддержкой режима работы памяти в четырех канальном режиме, соответственно с четырьмя слотами для установки ОЗУ

Если вы собираетесь разгонять процессор или устанавливать мощный процессор нужно обратить особое внимание на охлаждение цепи питания VRM. Хорошо будет найти отзывы о данной материнской плате и убедиться, что она справляется с охлаждением

Немаловажный фактор — это возможность разгона, если вы собираетесь установить процессор, который на это способен. См. также: Лучшие материнские платы.

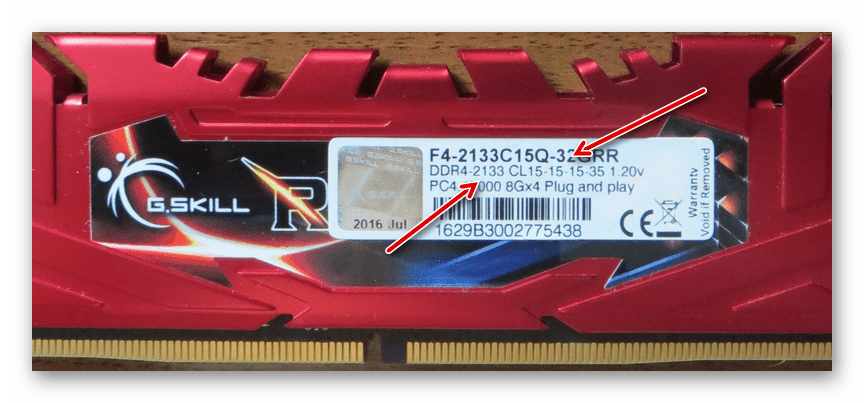

Оперативная память

Оперативную память лучше иметь стандарта DDR 4, но если выбранный вами процессор не поддерживает использование DDR 4, то подойдет и более старый стандарт DDR 3, однако в четырех канальном режиме. Такой режим обеспечивает высокую пропускную способность, соответственно вам понадобится приобрести 4 одинаковые планки оперативной памяти, самый распространенный вариант — на 4 гб. Можно приобрести в начале две планки и впоследствии добавить еще две, но в таком случае могут возникнуть затруднения с покупкой идентичной памяти. Планки другого производителя или модели несмотря на одинаковые характеристики могут отказаться работать со старыми в четырехканальном режиме.

Также нужно обратить внимание на рабочую частоту оперативной памяти – чем она выше, тем лучше, например, планки DDR4 на сегодняшний день выпускаются с частотами — 2133, 3200 и 4866 МГц. Кроме этого обычно на планках указываются тайминги работы ОЗУ в формате четырех чисел, например, 15-15-15-35, здесь наоборот – чем ниже тайминги, тем память лучше

Виды материнских плат

Часто возникает вопрос, какую плату выбрать для i5 и других процессоров. Чтобы выбрать качественные изделия для ryzen и других моделей, необходимо ознакомиться с рекомендациями.

Для процессоров Intel

Многие пользователи задаются вопросом, какую материнскую плату выбрать для intel. Тут же следует сказать, что любые приспособления под гаджеты Intel обойдутся дороже аналогов. Так как составляющие популярного производителя отличает повышенная производительность, то и материнская плата с таким же чипсетом должна обладать соответствующими параметрами.

Подобная плата поддерживает самые новые виды ОЗУ с тактовой частотой 2864 МГц и более. А ввиду наличия разъемов SATA, ее пропускная способность составит 6 ГБ в секунду.

Помимо этого, материнские платы под Intel принято считать перспективными в отношении разгона персонального компьютера, поскольку имеют 8 вспомогательных разъемов в целях подсоединения разнообразных составляющих ПК.

Плюсы:

повышенная пропускная способность и общий эффект функционирования;
поддерживаются производительные видеокарты и оперативная память с высокой тактовой частотой;
множество слотов в целях расширения;
хороший выбор плат – под различные типы сборок персонального компьютера.

Минусы:

завышенная цена.

Для процессоров AMD

Чтобы знать, какую материнскую плату выбрать для amd, необходимо ознакомиться с общими рекомендациями. Материнки на чипсетах AMD не слишком уступят аналогам. Современные изделия функционируют с ОЗУ DDR4, хотя главной для них как прежде считается DDR3. Поддерживается тактовая частота немного меньше, чем в устройствах Intel (до 2400 МГц).

По пропускной способности AMD также “проседает” – они имеют лишь 3 ГБ в секунду, что также считается неплохим показателем. Однако такие материнские платы обладают 12 слотами в целях разгона, радуют пользователей новых ЦП собственной универсальностью и имеют не очень высокую цену.

Плюсы:

во многих ситуациях не понадобится менять материнку во время обновления ЦП;
достаточно число слотов в целях улучшения;
предусматривается опция вспомогательного апгрейда центрального процессора;
присутствует поддержка новых типов ОЗУ и видеокарт.

Минусы:

отличаются меньшей долговечностью, чем материнки под Интел.

Как подобрать процессор к материнской плате

Все компоненты персонального компьютера, как и любые другие технически сложные устройства, со временем устаревают, перестав удовлетворять своих владельцев или попросту выходят из строя. В том или ином случае встает вопрос об их замене. Не является исключением и центральный процессор. Решившись на этот серьезный шаг, у многих пользователей возникает вопрос – как подобрать процессор к материнской плате? Вопрос и в самом деле серьезный, потому как замена CPU сегодня дело не из дешевых. Нужно отдавать себе полный отчет обо всех своих действиях, связанных с апгрейдом ПК.

Производители CPU

Для того чтобы понять, как подобрать процессор к материнской плате, нужно определить производителя Вашего процессора, который подлежит замене. На сегодняшний день их всего два – Intel и AMD. Это можно сделать как минимум двумя простыми способами:

Нажмите правой клавиши мыши на ярлыке «Мой компьютер». Откроется контекстное меню, в самом низу которого выберете пункт – «Свойства».
Одновременно нажмите сочетание клавиш «Windows» и «Pause /Break» на клавиатуре.

В обоих случаях Вы получите одинаковый результат. Откроется окно, содержащее краткую информацию о Вашей системе. В нем будет отображена версия Windows, сведения об ее активации и ниже модель Вашего CPU и его производитель.

Сокет процессора

Вот и подошли к наиболее важному параметру при замене CPU — Socket. Сокет — это стандартизированный разъем, облегчающий установку процессора на материнской плате

Ключевой особенностью разъема является простота установки CPU на на материнскую плату без возможности каких-либо нарушений монтажа. Одним словом, вам не удастся произвести монтаж, если материнская плата и процессор имеют разные сокеты. Этому способствует разница в формах, размерах и количестве ножек каждого типа сокета.

Как подобрать процессор к материнской плате, ориентируясь на сокет? Как можно уже догадаться, у каждого производителя процессоров свой тип сокета. На сегодня у Intel сокет имеет аббревиатуру LGA, у AMD – AM и FM. Если Ваш CPU изготовлен компанией Intel, то и покупать нужно того же производителя и с тем же сокетом. В противном случае, Вам придется менять и материнскую плату.

Сокет можно определить несколькими путями:

По модели материнской платы. К каждой материнской плате идет руководство по ее использованию. Там обязательно указан тип сокета.
Зная модель процессора или материнской платы сокет легко определить, посетив сайты их производителей.
Самый продвинутый способ – специализированное программное обеспечение, которое легко можно скачать в сети интернет. Речь идет об утилите «CPU-Z». Программа доступна для скачивания и хороша тем, что полностью предоставляет информацию о важных характеристиках Вашего компьютера, в том числе и о процессорном разъеме и модели материнской платы.

Тип Вашего сокета будет указан во вкладке CPU в графе «Package» или, как представлено ниже на картинке, «Корпусировка процессора».

Во вкладке «Mainboard» графа «Model» Вы найдете информацию о модели вашей материнской платы.

Совместимость процессора и материнской платы – оправданность выбора

Определившись с новой моделью будущего ЦП, проверьте, поддерживает ли Ваша материнская плата все его возможности. К примеру, многие модели CPU имеют встроенное графическое ядро, что позволяет обходиться без дискретной видеокарты. Речь идет не об игровых притязаниях пользователя, а лишь о возможностях выполнять офисные и мультимедийные задачи. Серьезные игры встроенная графика не потянет.

Что же касается материнских плат, то многие бюджетные модели не поддерживают этих возможностей ЦП. Определить это можно просто посмотрев на набор видео разъемов Вашей материнской платы. Если там отсутствуют интерфейсы передачи видеосигнала, то значит, она не сможет передать сигнал со встроенного графического ядра процессора на монитор компьютера.

Отсюда следует, что есть риск переплаты за опции, которыми Вы не сможете воспользоваться, если, конечно, у Вас нет прицела на замену материнской платы следующим шагом. Это лишь частный пример, показывающий, что подходить к вопросу — как подобрать процессор к материнской плате, следует с умом.

Получив нужные сведения о типе сокета Вашего ЦП и модели материнской платы, Вы без какого-либо труда сможете самостоятельно подобрать новый процессор. Если же у Вас остались сомнения на счет выбора, то смело идите с полученными данными в любой специализированный компьютерный магазин, где специалисты обязательно помогут с правильным выбором.
