Сокеты процессора, актуальные в 2020 году
Привет, друзья. В этой публикации предлагаю рассмотреть сокеты процессора ПК, актуальные в текущем 2020 году. Многие из вас собираются, планируют или пока что только мечтают в каком-то обозримом будущем приобрести новый компьютер с современными комплектующими или как минимум сменить базовое железо на таковое более нового поколения. И вот, ребята, сокет – это один из основных параметров, которым вам нужно будет руководствоваться при выборе процессора и материнской платы. Он определяет поколение железа, а, соответственно, его актуальность в ближайшие годы и ценовую политику, в отдельных случаях формирует нишевый уровень компьютеров. Так какие же сокеты актуальны нынче? Давайте рассмотрим все актуальные в 2020 году для стационарных компьютеров. И чуть более детально поговорим о сокетах, используемых в обычных пользовательских сборках ПК.
Итак, друзья, сокет процессора. Это это разъём на материнской плате ПК, к которому механически и электрически подключается процессор.
Сокеты имеют конструкционное отличие: у них разное число контактов, разные их типы, разное крепление кулера и прочие особенности.
И также сокеты могут отличаться технологическими решениями, например, в части производительности или поддержки интегрированной графики. Всё это делает невозможным подключение процессоров с одним сокетом к материнской плате с другим сокетом. У материнской платы и процессора всегда должен быть идентичный сокет. Но такая жёсткая политика относится только к процессорам компании Intel. У компании же AMD более мягкий подход в этом вопросе: у AMD есть сокеты с допиской в названии «+», которые совместимы с сокетами с таким же названием без этой дописки — АМ3 и АМ3+, АМ2 и АМ2+, FM2 и FM2+. А вот с охлаждением даже у Intel дела обстоят не так жёстко: конструкционное отличие сокета иногда затрагивает крепление кулера, но иногда кулеры бывают совместимы с несколькими сокетами одного и того же производителя процессоров.
Несовместимость разных сокетов – это результат эволюции компьютерного железа, смена конструкции разъёма, вызванная технологической необходимостью. Но иногда это банальный коммерческий ход производителей компьютерных комплектующих. Если вы захотите купить процессор нового поколения с новым сокетом, вам придётся менять и материнку, и, возможно, кулер, а, возможно, ещё и оперативную память. Таким образом производители компьютерных комплектующих провоцируют обновление рынка: вы покупаете новое железо, своё отправляете на вторичный рынок, кто-то покупает ваше б/у-шное железо, а своё старое отправляет на свалку.
Вот это, друзья, та базовая упрощённая информация о сокетах, которая вам нужна для понимания, если вы являетесь небольшим спецом в компьютерном железе, но хотели бы сами собрать сборку ПК для своих индивидуальных потребностей. Теперь давайте обратимся непосредственно теме статьи – современные сокеты 2020 года. Что здесь подразумевается? Подразумеваются не только сокеты, выпущенные в 2020 году, а выпущенные и ранее, но актуальные в этом году. Актуальные, ибо предусматривают использование современных процессоров и работают с современным типом оперативной памяти DDR4. Актуальные сокеты предлагаю рассмотреть в отдельных подборках для десктопных компьютеров и для производственного оборудования.
Список разъёмов и соответствующих им процессоров [ править | править код ]
Старые разъёмы для процессоров x86 нумеровались в порядке выпуска, обычно одной цифрой. Более поздние разъёмы, как правило, обозначались номерами, соответствующими числу пинов (ножек) процессора.
Ранние универсальные сокеты
- Socket 1 — Intel 80486
- Socket 2 — Intel 80486 и совместимые с ними процессоры других производителей
- Socket 3 — Intel 80486 и совместимые с ними процессоры других производителей
- Socket 4 — Pentium (ранние версии)
- Socket 5 — Pentium, AMD K5, > Разъёмы процессоров Intel
Сокеты
- Socket 8 — Pentium Pro
- Socket 370 — Pentium III (500 MHz — 1,4 ГГц), Celeron, Cyrix III, VIA C3
- Socket 423 — Pentium 4 и Celeron, ядро Willamette
- Socket 478 — Pentium 4 и Celeron, ядра Willamette, Northwood, Prescott
- Socket 603/604 — Xeon, ядра Willamette и Northwood
- PAC418 — Itanium
- PAC611 — Itanium 2, HP PA-RISC 8800 и 8900
- Socket J (LGA771) — Intel Xeon серий 50xx, 51xx (ядра Dempsey и Woodcrest), 53xx (ядро Clovertown), 54xx (ядро Harpertown)
- Socket T (LGA775) — Intel Pentium 4, Pentium D, Celeron D, Pentium EE, Core 2 Duo, Core 2 Extreme, Celeron, Xeon серии 3000, Core 2 Quad (ядра Northwood, Yorkfield, Prescott, Conroe, Kentsfield, Allendale и Cedar Mill)
- Socket LS (LGA1567) — Intel Xeon серий Xeon 6500 и Xeon 7500 (2010 год)
- Socket B (LGA1366) — Core i7 и Xeon (35xx, 36xx, 55xx, 56xx серии) с интегрированным трехканальным контроллером памяти и соединением QuickPath. Замена Socket T и Socket J (2008 год)
- Socket H (LGA1156) — Core i7/Core i5/Core i3 с интегрированным двуканальным контроллером памяти и без соединения QuickPath (2009 год)
- Socket H2 (LGA1155) — замена Socket H (LGA1156) (2011 год)
- Socket R (LGA2011) — Core i7 и Xeon с интегрированным четырёхканальным контроллером памяти и двумя соединениями QuickPath. Замена Socket B (LGA1366) (2011 год)
- Socket B2 (LGA1356) — Core i7 и Xeon с интегрированным трехканальным контроллером памяти и соединениям QuickPath. Замена Socket B (LGA1366) (2012 год)
- Socket H3 (LGA1150) — замена Socket H2 (LGA1155) (2013 год)
- Socket R3 (LGA2011-3) — модификация Socket R (LGA2011) (2014 год)
- Socket H4 (LGA 1151) — замена Socket H3 (LGA1150) (2015 год)
- Socket R4 (LGA 2066) — замена Socket R3 (2017 год)
Щелевые разъёмы
- Slot 1 — Pentium II, первые Pentium III, Celeron (233 MHz — 1,13 GHz)
- Slot 2 — Pentium II Xeon, Pentium III Xeon
| Сокеты Intel 2000-2018 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1999 | 2000 | 2001 | 2002 | 2003 | 2004 | 2005 | 2006 | 2007 | 2008 | 2009 | 2010 | 2011 | 2012 | 2013 | 2014 | 2015 | 2016 | 2017 | 2018 |
| Десктоп | Топ | 1366 | 2011 | 2011-3 | 2066 | ||||||||||||||
| Мейнстрим | 370 | 423 | 478 | 775 | 1156 | 1155 | 1150 | 1151 | 1151v2 | ||||||||||
| Мобильные | 495 | 479 | M | P | G1 | G2 | G3 | ||||||||||||
| Сервер | Топ | 2011-1 | |||||||||||||||||
| 604 | 1567 | 2011 | 3647 | ||||||||||||||||
| 2011-3 | |||||||||||||||||||
| Мейнстрим | Slot 2 | 603 | 771 | 1366 | 1356 | 1356-3 | |||||||||||||
| Начальный | 775 | 1155 | 1150 | 1151 |
Разъёмы процессоров AMD
Десктопные сокеты
- Super Socket 7 (1998) — AMD K6-2, AMD K6-III, AMD K6-2+/K6-III+, Rise mP6, CyrixMII/6x86MX; аналог Socket 7, но с поддержкой частоты шины 100 МГц
- Slot A (слотовый) (1999) — первые Athlon на ядре K7. Механически (но не электрически) совместим со Slot 1
- Socket 462/ Socket A (2000) — K7 (Athlon, Athlon XP, Sempron, Duron)
- Socket 754 (2003) — Athlon 64 нижнего уровня, Sempron; поддержка одноканального режима работы с памятью DDR
- Socket 939 (2004) — Athlon 64 и Athlon 64 FX; поддержка двухканального режима работы с памятью DDR
- Socket AM2 (2006) — 940 контактов, но не совместим с Socket 940; поддержка памяти DDR2
- Socket AM2+ (2007) — замена для Socket AM2, с поддержкой шины HyperTransport 3.0 (прямая и обратная совместимость с AM2 для всех планируемых материнских плат и процессоров)
- Socket AM3 (2009) — замена для Socket AM2+; поддержка памяти DDR3
- Socket AM3+ (2011) — замена для Socket AM3; поддержка процессоров AMD FX с кодовым именем «Zambezi» на микроархитектуре Bulldozer
- Socket FM1 (2011) — 905 контактный разъем, предназначенный для установки процессоров с микроархитектурой AMD Fusion
- Socket FM2 (2012) — Trinity и Richland, микроархитектура Piledriver
- Socket FM2+ (2014) — Kaveri и Godavari, микроархитектура Steamroller
- Socket AM1 (2014) — для процессоров семейства Kabini на микроархитектуре Jaguar
- Socket AM4 (2016) — для процессоров на новой микроархитектуре Zen; поддержка памяти DDR4
- Socket TR4 (2017) — для процессоров на новой микроархитектуре Zen
Серверные сокеты
- Socket 940 — Opteron и ранние Athlon FX (от Socket 939 отличается одной «ногой», которая используется для контроля правильности прочитанных данных из памяти, ECC); поддержка двухканального режима работы с памятью DDR
- Socket F (Socket 1207) — серверные Opteron
- Socket F+ (Socket 1207+) — серверные Opteron с поддержкой шины HyperTransport 3.0
- Socket C32 — серверные Opteron для одно- и двухпроцессорных конфигураций
- Socket G34 — серверные Opteron для двух- и четырёхпроцессорных конфигураций
- Socket SP3 — серверные EPYC на основе микроархитектуры Zen
Обзор сокетов AM3 и AM3+
Socket AM3 (также известный как Socket 941) – это разъем для установки процессоров AMD. Сокет AM3 был представлен в феврале 2009 и заменил собой разъем предыдущего поколения AM2+. Основными изменениями в архитектуре данного разъема стала поддержка памяти DDR3 SDRAM и более быстрой шины HyperTransport.
На платах с сокетом AM3 нельзя использовать процессоры для разъемов AM2 и AM2+, так как данные процессоры не оснащены контроллером памяти DDR3. Но, обратная совместимость присутствует. Процессоры для AM3 поддерживают и DDR2, и DDR3, поэтому после обновления BIOS их можно использовать на платах для AM2 и AM2+
Позже компания AMD выпустила сокет AM3+ (Socket 942), который является модификацией AM3. Сокет AM3+ был создан для поддержки процессоров Zambezi (Bulldozer). Но, он также обладает обратной совместимостью. Так, процессоры выпущенные для AM3 можно использовать на материнских платах с AM3+. В некоторых случаях процессоры для AM3+ можно использовать на платах с сокетом AM3, но в этом случае необходимо обновление Bios. Также в данном случае может не работать датчик температуры на процессоре и некоторые другие функции. Процессоры для AM3+ поддерживают только DDR3, поэтому их нельзя использовать в платах с AM2 и AM2+.
Несмотря на схожую конструкцию сокет AM3 можно легко отличить от AM3+ по цвету. Сокет AM3 всегда окрашен в белый цвет, а AM3+ в черный. Кроме этого, есть отличия в маркировке на самом сокете, AM3+ всегда маркируются как AM3b.
Для того чтобы не запутаться с поддержкой процессоров разными платами всегда важно сверяться со списком поддерживаемых процессоров на официальном сайте производителя материнской платы. Для того чтобы найти такой список вам нужно знать точное название платы
Чтобы получить эту информацию можно использовать программу CPU-Z. Запустите CPU-Z на компьютере и перейдите в раздел «Mainboard». Здесь вы найдете название производителя материнской платы и точное название модели.
На сайте производителя нужно перейти на страницу «Поддержка» или «Support». Там должен быть таблица со списком всех поддерживаемых процессоров.
Кроме этого, в этой таблице будет указано, какая версия Bios нужна для работы того или иного процессора. Используя эту информацию, вы сможете выбрать чип, который абсолютно точно будет работать с вашей платой.
Ниже мы приводим таблицу со списком всех процессоров, которые были выпущены для сокетов AM3 и AM3+. Эту таблицу можно использовать для того чтобы сориентироваться в процессорах под эту платформу.
Советы по выбору процессора на LGA1156
В LGA1156 сокете совместимы процессоры семейства Core i3, Core i5 и Core i7 первого поколения
Если вы собираетесь апгрейдить свою систему или выбирать новый процессор на LGA1156, важно учесть несколько факторов перед покупкой
1
Производительность: При выборе процессора на LGA1156 обратите внимание на его производительность. Важными факторами являются тактовая частота, количество ядер и потоков, а также объем кэш-памяти
Определитесь с тем, для каких задач вам необходим процессор, и выбирайте модель с соответствующими характеристиками.
2. Совместимость с материнской платой: Не забудьте проверить совместимость выбранного процессора с вашей материнской платой. LGA1156 сокет предлагает ограниченный выбор процессоров, поэтому перед покупкой убедитесь, что выбранная модель подходит к вашей материнской плате
Обратите внимание на список поддерживаемых моделей процессоров указанный на официальном сайте производителя
3. Бюджет: Определите свой бюджет на покупку процессора и выбирайте модель в соответствии с ним. Не обязательно выбирать самый дорогой процессор, если он не будет использоваться на полную мощность или не будет соответствовать остальным компонентам вашей системы.
5
Распределение тепла: Если вы планируете разгонять процессор, обратите внимание на его потребление энергии и способы охлаждения. Убедитесь, что выбранный процессор будет совместим с вашей системой охлаждения или в случае необходимости подберите подходящий кулер
6. Создание будущего запаса мощности: Если вы планируете использовать систему длительное время без возможности апгрейда, рекомендуется выбрать процессор с запасом мощности, чтобы он соответствовал требованиям программ и игр в ближайшем будущем.
| Модель процессора | Тактовая частота | Количество ядер | Количество потоков | Объем кэш-памяти |
|---|---|---|---|---|
| Core i3-540 | 3.06 ГГц | 2 | 4 | 4 МБ |
| Core i5-750 | 2.66 ГГц | 4 | 4 | 8 МБ |
| Core i7-860 | 2.8 ГГц | 4 | 8 | 8 МБ |
| Core i7-870 | 2.93 ГГц | 4 | 8 | 8 МБ |
Учитывайте эти советы при выборе процессора на LGA1156, чтобы получить оптимальное соотношение цены и производительности для вашей системы.
от 10 000 до 15 000 рублей
В данной категории есть из чего выбрать. Здесь на LGA 1200 нас встречают процессор от Intel в лице 10400F и 11400F. Оба без встроенной графикой с расчётом на дискретную видеокарту. Во втором случае необходимы более свежие платы на 5xx чипсетах, а в первом достаточно плат на 4xx. При этом второй процессор требует к себе несколько большего внимания в плане охлаждения. Среди AMD есть только один процессор и он перечислен выше, с видеоядром.
В итоге среди процессоров Intel остановимся на i5-10400F по причине того, что его цена максимально точно подходит в заданные рамки и мало будет подвержена курсу. Кроме этого, греется он всё же поменьше, чем 11400F, и выдаёт схожую производительность.
Переходя к процессорам со встроенным видеоядром, нам доступны следующие варианты:
- — 14920 руб. или Intel Core i5-10400 LGA1200 — 15000 руб. AMD Ryzen 3 PRO 2200G — 13999 руб.
Если необходимо больше графическое видеоядро, то лучшим выбором будет AMD Ryzen 3 2200G, особенно если он будет стоить меньше 15000 руб. В случае если видеоядро особо не нужно или есть видеокарта, то стоит присмотреться к Intel Core i3-12300 LGA 1700, он немного производительнее 12100. Если говорить о LGA 1200, то в данном случае оптимальным выбором будет i5 10400. В конечном итоге, как бы это странно ни звучало, при наличии видеокарты оптимальным выбором будет Intel Core i3-12300 LGA 1700 или же Intel Core i5-10400F на LGA 1200, при необходимости более мощного видеоядра и отсутствии видеокарты — AMD Ryzen 3 2200G. Процессора 10400 хватает практически под все повседневные задачи, особенно при наличии видеокарты, но если вы хотите немного большего, то лучше присмотреться к следующей категории.
Другие характеристики процессоров
Также процессоры характеризуются такими параметрами как техпроцесс изготовления, энергопотребление и тепловыделение.
7.1. Техпроцесс изготовления
Техпроцессом называется технология, по которой производятся процессоры. Чем современнее оборудование и технология производства, тем техпроцесс тоньше. От техпроцесса, по которому изготовлен процессор, сильно зависит его энергопотребление и тепловыделение.
Чем техпроцесс тоньше, тем процессор будет экономичнее и холоднее. Современные процессоры изготавливаются по технологическому процессу 14 и 7 нанометров (нм). Чем меньше это значение, тем лучше.
7.2. Энергопотребление процессора
Чем больше количество ядер и частота процессора, тем больше его энергопотребление. Также энергопотребление сильно зависит от техпроцесса изготовления. Чем техпроцесс тоньше, тем энергопотребление ниже. Главное, что нужно учесть это то, что мощный процессор нельзя устанавливать на слабую материнскую плату и ему потребуется более мощный блок питания.
Производители не указывают реальное энергопотребление в характеристиках процессоров и лишь время от времени публикуют эту информацию по мере выхода новых моделей на рынок. Вот, к примеру, энергопотребление процессоров Intel 10-го поколения.

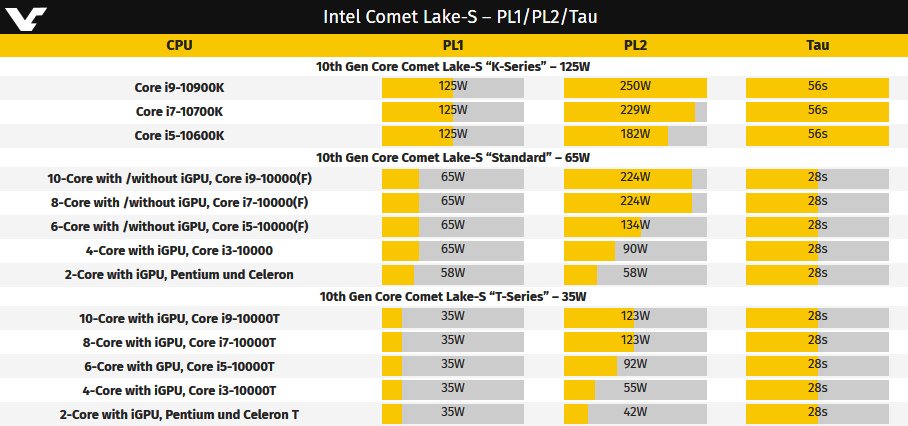

В таблице указано типичное энергопотребление при работе процессоров на базовой частоте (PL1) и в турбо бусте при максимальной частоте по всем ядрам (PL2). Параметр «Tau» указывает сколько времени процессор может непрерывно работать при максимальном энергопотреблении, после чего частоты могут начать снижаться.
Чем выше энергопотребление процессора, тем более мощную систему питания и охлаждения должна иметь материнская плата, иначе она не будет выдерживать нагрузку, снижая производительность процессора для защиты от перегрева цепей питания и быстрее выйдет из строя.
7.3. Тепловыделение процессора

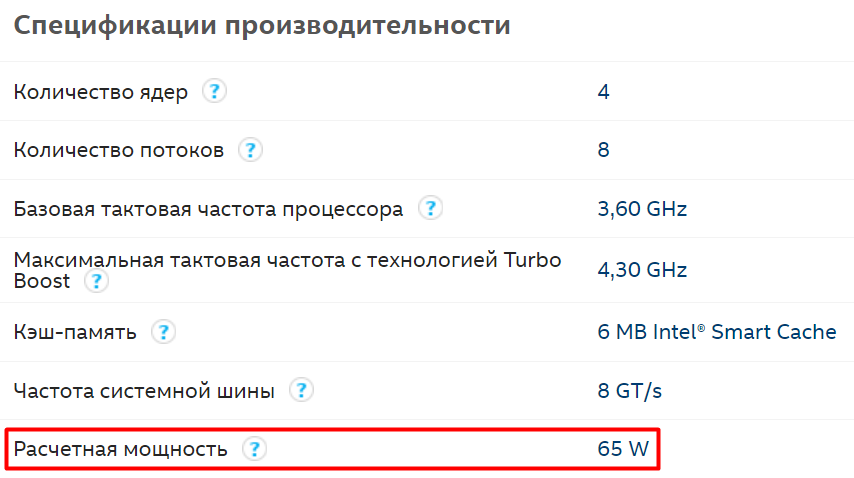

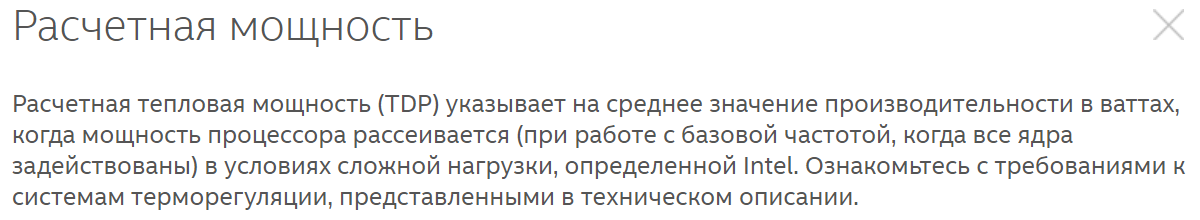

Производители всегда указывают в характеристиках процессора такой параметр как расчетная тепловая мощность (TDP) в Ваттах.
Этот параметр определяет уровень тепловыделения процессора и необходим для правильного подбора кулера. Однако, стоит учитывать, что указывается среднее значение при работе на базовой частоте.
В реальности TDP будет значительно выше, поэтому не стоит ориентироваться на эти цифры, руководствуйтесь нашей статьей о выборе кулера.
2014 год
Socket FM2+ (FM2b, FM2r2) — это процессорный разъём, используемый APU Kaveri и APU Godavari (на базе микроархитектуры Steamroller)
Процессорное гнездо Socket FM2+ совместимо как с существующими APU поколений Trinity и Richland, так и с Kaveri и Godavari (поставки Kaveri в настольном сегменте начались в начале 2014 г., а в мобильном секторе – в 2014 году).
Перспективные APU под кодовым именем Carrizo тоже поддерживаются FM2+.
Socket AM1 — торговая марка разъёма процессора Socket FS1b компании AMD, выпущенного в апреле 2014 года для настольных SoC в нижнем ценовом сегменте.
Первые совместимые процессоры AMD, спроектированные как APU, представляют собой 4 микросхемы в семействе Kabini микроархитектуры Jaguar, выпущенные на рынок под названиями Athlon и Sempron и анонсированные 9 апреля 2014.
Хотя мобильные процессоры AMD доступны в одном 722-контактном корпусе Socket FS1, но нет официальной информации о совместимости этих процессоров с Socket AM1.
Что такое процессор (CPU)?
Процессор, что это вообще такое? Зачем он нужен? За какие задачи он отвечает?
Для большинства неопытных и технически неподготовленных пользователей процессором зачастую выступает весь системный блок в сборе. Но это относительно ошибочное суждение, процессор — это нечто, что сокрыто за стенками корпуса и толстым радиатором с вентилятором для его охлаждения.
Процессор или, как его еще называют, центральный процессор (Central Processing Unit) — это электронное устройство (интегральная схема), которое выполняет и обрабатывает машинные инструкции, код программ (машинный язык) и отвечает за все логические операции, которые протекают внутри вашей операционной системы и системного блока.
Без преувеличения, процессор можно назвать мозгом (или сердцем, это кому как больше нравится) любого компьютера, мобильного устройства или другого периферийного устройства. Да-да, слово процессор применимо не только к вашему системному блоку, но и планшету, смарт-холодильнику, игровой приставке, фотоаппарату и другой электронике.
Внешне процессор выглядит как квадратный (или прямоугольный) элемент или плата, в нижней части которой располагается контактная группа для подключения, в вверху находится сам кристалл процессора, который сокрыт под металлической крышкой, чтобы исключить возможность повреждения хрупкого кристалла процессора, а также крышка помогает при отводе тепла с поверхности кристалла на радиатор системы охлаждения.
Кристалл процессора состоит из кремния. Если точнее, полупроводники, из которых состоит процессор, производятся из кремния. На кремневой пластине кристалла в несколько слоёв располагается несколько триллиардов транзисторов (размер которых составляет порядка ~10 нм в зависимости от используемого техпроцесса при производстве), которые отвечают за все логические операции процессора.
На самом деле это только поверхностное описание того, из чего состоит процессор, и оно предназначено, скорее, для визуализации того, что из себя представляет процессор внутри. На самом деле все намного сложнее. К сожалению, просто и доходчиво объяснить все принципы создания и работы процессора не так просто, здесь потребуются знания как элементарной алгебры, так и продвинутой физики и электротехники, да и большинству пользователей это попросту не нужно.
Впоследствии производители процессоров научились располагать на печатной плате, помимо самого кристалла процессора, кристалл видеоядра (видеокарты), что позволило исключить необходимость в отдельной дискретной видеокарте для вывода изображения на монитор.
Подводя итог этого блока статьи и что бы дать простой ответ на такой сложный вопрос «Что такое процессор (CPU)» — процессор это сердце любого современного устройства, которое выполняет все основные операции, будь то простое сложение 2+2, набор текста в Microsoft Word или расчет физической модели в Blender.
Интегрированные чипы
Если покупатель желает по-настоящему сэкономить на сборке компьютера, прежде всего, он должен обратить внимание на присутствие в материнской плате интегрированных чипов. Для любой материнской платы, в порядке вещей иметь интегрированную сетевую карту и аудио карту
Немного реже, встречаются МП со встроенной видеокартой. Такое решение весьма выгодно, ведь конечная стоимость такой платы не намного выше материнской платы без интегрированной видеокарты
Для любой материнской платы, в порядке вещей иметь интегрированную сетевую карту и аудио карту. Немного реже, встречаются МП со встроенной видеокартой. Такое решение весьма выгодно, ведь конечная стоимость такой платы не намного выше материнской платы без интегрированной видеокарты.
Что касается дискретной видеокарты, минимальная стоимость, может составить полцены МП.
Кроме того, интегрированная видеокарта не настолько плохая как это может показаться на первый взгляд. Иногда, встроенного чипа достаточно для запуска современных игр, хотя бы на минимальных параметрах.
Не стоит также забывать про видео ядро в процессоре, данная технология позволит исключить дискретную видеокарту из числа приобретаемых комплектующих, но при этом, следует подбирать МП с видео выходом.
Обзор сокета AM4
Socket AM4 (также известный как PGA 1331) – это разъем для установки процессоров от компании AMD. Данный разъем был представлен в 2016 и предназначается для новых процессором AMD на базе микроархитектуры Zen. Впрочем, для этого сокета также существуют процессоры построенные на базе микроархитектуры Excavator.
Сокет AM4 является сокетом типа PGA (pin grid array) и обладает 1331 контактом. Кроме поддержки новых процессоров, данный разъем получил и другие нововведения, которых не было сокетах AMD. Например, AM4 получил поддержку памяти DDR4 и процессоров с интегрированной графикой (раньше для процессоров с интегрированной графикой у AMD был отдельный сокет).
В связи с значительными изменениями, Socket AM4 частично потерял совместимость со старыми креплениями для кулеров (для сокетов АМ2, FM2, АМ3 и АМ3+). Крепление кулеров с помощью защелок и пластиковых вставок осталось, но расположение отверстий на плате изменилось. Поэтому старые системы охлаждения, которые крепятся напрямую к материнской плате, нельзя использовать для AM4.
На данный момент для платформы AM4 существует целый ряд разных чипсетов. Их характеристики приведены в таблице внизу.
| Чипсет | Линии PCI Express | CrossFire | SLI | USB: 3.2 Gen 2,3.2 Gen 1, 2.0 | Порты SATA | RAID | Разгон |
| A320 | PCIe 2.0 ×4 | Нет | Нет | 1, 2, 6 | 4 | 0, 1, 10 | Нет |
| B350 | PCIe 2.0 ×6 | Да | Нет | 2, 2, 6 | 4 | 0, 1, 10 | Да |
| X370 | PCIe 2.0 ×8 | Да | Да | 2, 6, 6 | 8 | 0, 1, 10 | Да |
| B450 | PCIe 2.0 ×6 | Да | Нет | 2, 2, 6 | 4 | 0, 1, 10 | Да |
| X470 | PCIe 2.0 ×8 | Да | Да | 2, 6, 6 | 8 | 0, 1, 10 | Да |
| A520 | PCIe 3.0 ×6 | Нет | Нет | 1, 2, 6 | 4 | 0, 1, 10 | Нет |
| B550 | PCIe 3.0 ×10 | Да | Нет | 2, 2, 6 | 6 | 0, 1, 10 | Да |
| X570 | PCIe 4.0 ×16 | Да | Да | 8, 0, 4 | 12 | 0, 1, 10 | Да |
Также приводим таблицу совместимости чипсетов и процессоров с архитектурами Zen, Zen+, Zen 2 и Zen 3.
| Чипсет | Zen | Zen+ | Zen 2 | Zen 3 |
| A320 | Да | Да | Частично | Нет |
| B350 | Да | Да | Частично | Нет |
| X370 | Да | Да | Частично | Нет |
| B450 | Да | Да | Да | Частично |
| X470 | Да | Да | Да | Частично |
| A520 | Нет | Нет | Да | Да |
| B550 | Нет | Нет | Да | Да |
| X570 | Нет | Да | Да | Да |
2000 год
Socket A (также известный как Socket 462) — разъём процессора процессоров AMD, от Athlon Thunderbird до Athlon XP/MP 3200+ и для бюджетных Duron и Sempron, также может использоваться с Geode NX.
Конструктивно выполнен в виде ZIF-разъёма с 453 рабочими контактами (9 из 462 контактов заблокированы, но, тем не менее, в названии фигурирует число 462). Частота системной шины для AMD Athlon XP и Sempron составляет 100, 133, 166 и 200 МГц.
Технические спецификации
AMD Sempron 2200 (1500 МГц) вид со стороны контактов
- Поддерживаются процессоры с частотой от 600 МГц (Duron) до 2333 MHz (Athlon XP 3200+).
- Удвоение частоты рабочей шины (данные передаются по обоим фронтам тактовых импульсов) 100, 133, 166 и 200 МГц для процессоров Duron, Athlon XP и Sempron, используется шина DEC Alpha EV6.
Ограничения на максимальные механические нагрузки
Все используемые процессоры для данного сокета имеют ограничение на максимальные механические нагрузки (приведены ниже в таблице). При несоблюдении данных нормативов возможны механические повреждения и выход системы из строя.
| Положение | Динамические нагрузки | Статические нагрузки |
|---|---|---|
| Поверхность | 445H | 133H |
| Края | 44H | 44H |
Приведённые здесь ограничения являются гораздо более строгими, по сравнению с подобными ограничениями для процессоров сокета Socket 478. Большинство процессоров для Socket A не имеют защитного металлического корпуса, поэтому очень велика вероятность механического повреждения кристалла процессора при установке/снятии процессорного кулера
Особую осторожность нужно проявлять при использовании нестандартных, самодельных и не рекомендованных AMD для использования систем охлаждения
Рекомендуемая AMD масса охладителя для Socket A не должна превышать 300 г. Более тяжёлые кулеры могут привести к механическим повреждениям и вызвать выход системы из строя.
Количество ядер (потоков)
Многоядерность одна из важнейших характеристик центрального процессора, но в последнее время ей уделяют слишком много внимания. Да, сейчас уже нужно постараться, чтобы найти рабочие одноядерные процессоры, они себя благополучно изжили. На замену одноядерным пришли процессоры с 2, 4 и 8 ядрами.
Если 2 и 4-ядерные вошли в обиход очень быстро, процессоры с 8 ядрами пока не так востребованы. Для использования офисных приложений и серфинга в интернете достаточно 2 ядер, 4 ядра требуются для САПР и графических приложений, которым просто необходимо работать в несколько потоков.
В большинстве процессоров количество физических ядер соответствует количеству потоков: 8 ядер – 8 потоков. Но есть процессоры, где благодаря Hyper-Threading, к примеру, 4-ядерный процессор может обрабатывать 8 потоков одновременно.
Процессоры Ryzen для Socket AM4
| Модель | Цена на Aliexpress | Ядра (Потоки) | Базовая частора (ГГц) | Кэш L2 (на ядро) | Кэш L3 |
| AMD Ryzen 3 1300X | 4 (4) | 3.5 | 512 KB | 8 MB | |
| AMD Ryzen 3 Pro 1300 | 4 (4) | 3.5 | 512 KB | 8 MB | |
| AMD Ryzen 3 1200 | 4 (4) | 3.1 | 512 KB | 8 MB | |
| AMD Ryzen 3 Pro 1200 | 4 (4) | 3.1 | 512 KB | 8 MB | |
| AMD Ryzen 5 1600X | 6 (12) | 3.6 | 512 KB | 16 MB | |
| AMD Ryzen 5 1600 | 7 600 руб. | 6 (12) | 3.2 | 512 KB | 16 MB |
| AMD Ryzen 5 Pro 1600 | 6 (12) | 3.2 | 512 KB | 16 MB | |
| AMD Ryzen 5 1500X | 4 (8) | 3.5 | 512 KB | 16 MB | |
| AMD Ryzen 5 Pro 1500 | 4 (8) | 3.5 | 512 KB | 16 MB | |
| AMD Ryzen 5 1400 | 4 (8) | 3.2 | 512 KB | 8 MB | |
| AMD Ryzen 7 1800X | 8 (16) | 3.6 | 512 KB | 16 MB | |
| AMD Ryzen 7 1700X | 10 000 руб. | 8 (16) | 3.4 | 512 KB | 16 MB |
| AMD Ryzen 7 Pro 1700X | 8 (16) | 3.4 | 512 KB | 16 MB | |
| AMD Ryzen 7 1700 | 9 000 руб. | 8 (16) | 3.0 | 512 KB | 16 MB |
| AMD Ryzen 7 Pro 1700 | 8 (16) | 3.0 | 512 KB | 16 MB | |
| AMD Ryzen 3 2300X | 4 (4) | 3.5 | 512 KB | 8 MB | |
| AMD Ryzen 5 2500 | 4 (8) | 3.6 | 512 KB | 8 MB | |
| AMD Ryzen 5 2600E | 6 (12) | 3.1 | 512 KB | 16 MB | |
| AMD Ryzen 5 PRO 2600 | 6 (12) | 3.4 | 512 KB | 16 MB | |
| AMD Ryzen 5 2600 | 10 000 руб. | 6 (12) | 3.4 | 512 KB | 16 MB |
| AMD Ryzen 5 2600X | 6 (12) | 3.6 | 512 KB | 16 MB | |
| AMD Ryzen 7 2700E | 8 (16) | 2.8 | 512 KB | 16 MB | |
| AMD Ryzen 7 PRO 2700 | 8 (16) | 3.2 | 512 KB | 16 MB | |
| AMD Ryzen 7 2700 | 12 000 руб. | 8 (16) | 3.2 | 512 KB | 16 MB |
| AMD Ryzen 7 PRO 2700X | 8 (16) | 3.6 | 512 KB | 16 MB | |
| AMD Ryzen 7 2700X | 15 000 руб. | 8 (16) | 3.7 | 512 KB | 16 MB |
| AMD Ryzen 5 3500 | 6 (6) | 3.6 | 512 KB | 16 MB | |
| AMD Ryzen 5 3500X | 6 (6) | 3.6 | 512 KB | 32 MB | |
| AMD Ryzen 5 3600 | 15 000 руб. | 6 (12) | 3.6 | 512 KB | 32 MB |
| AMD Ryzen 5 Pro 3600 | 6 (12) | 3.6 | 512 KB | 32 MB | |
| AMD Ryzen 5 3600X | 16 000 руб. | 6 (12) | 3.8 | 512 KB | 32 MB |
| AMD Ryzen 7 Pro 3700 | 8 (16) | 3.6 | 512 KB | 32 MB | |
| AMD Ryzen 7 3700X | 19 000 руб. | 8 (16) | 3.6 | 512 KB | 32 MB |
| AMD Ryzen 7 3800X | 8 (16) | 3.9 | 512 KB | 32 MB | |
| AMD Ryzen 9 3900 | 12 (24) | 3.1 | 512 KB | 64 MB | |
| AMD Ryzen 9 Pro 3900 | 12 (24) | 3.1 | 512 KB | 64 MB | |
| AMD Ryzen 9 3900X | 38 000 руб. | 12 (24) | 3.8 | 512 KB | 64 MB |
| AMD Ryzen 9 3950X | 16 (32) | 3.5 | 512 KB | 64 MB | |
| AMD Ryzen 5 5600X | 21 000 руб. | 6 (12) | 3.7 | 512 KB | 32 MB |
| AMD Ryzen 7 5800X | 26 000 руб. | 8 (16) | 3.8 | 512 KB | 32 MB |
| AMD Ryzen 9 5900X | 43 000 руб. | 12 (24) | 3.7 | 512 KB | 64 MB |
| AMD Ryzen 9 5950X | 60 000 руб. | 16 (32) | 3.4 | 512 KB | 64 MB |
Какие есть сокеты у Intel
В маркировке этого бренда цифра указывает количество контактов. Например, у LGA 1151 из именно 1151. Удобно!
- Socket 8. Слот на 387 контактов для посадки процессора Pentium Pro.
- 370. Появился в 1999 году. Создавался под «Селероны» — урезанные версии «Пней».
- 423. Создан в 2000 году под Pentium 4 — тоже своего рода легенда: «знак качества», которым грезил каждый компьютерный гик.
- 478. Появился в 2002 году. Предназначен для установки «Пентюхов» и «Селеронов» на архитектурах ядер Northwood, Prescott и Willamette.
- 604. Разъем, который с 2002 по 2006 годов был основным для серверных Xeon.
- PAC418 и PAC611. Использовались для CPU Itanium, которые Интел разрабатывал совместно с Hewlett-Packard (после ребрендинга именуется HP).
- J (LGA771). Для установки серверных и десктопных «Ксеонов» и Core 2.
- T (LGA775). Выпущен в 2004 году для 4-х «Пней», Dual-Core и Core 2 Duo.
- LS (LGA1567). Разъем для серверных Xeon с количеством ядер от 4 до 10. Представлен в 2010 году. Уже в 2011 заменен на LGA2011.
- B (LGA1366). Преемник LGA775. Для процессоров на архитектурах Gulftown и Bloomfield.
- H (LGA1156). Более дешевая альтернатива предыдущему варианту. Поддерживался с 2009 по 2012 годы. Для десктопных и серверных ЦП с ядрами Clarkdale и Lynnfield.
- H2 (LGA1155). Представлен в 2011 году. Для «камней» на архитектуре Sandy Bridge.
- R (LGA2011). Представлен в 2011 году как замена LGA1366. Кроме Сенди Бридж, поддерживает ядра Broadwell и Haswell.
- B2 (LGA1356). Появился в 2012 году как решение для двухпроцессорных серверов.
- H3 (LGA1150). Выпущен в 2013 году. Для архитектур Broadwell и Haswell.
- R3 (LGA2011-3). Модификация LGA2011, созданная в 2014 году.
- H4 (LGA 1151). Замена LGA1150, представленная в 2015 году. В 2017 появилась версия 1151v2, которая поддерживается по текущее время.
- R4 (LGA2066). Замена LGA 2011-3, выпущенная в 2017 году.
- H5 (LGA 1200) . Был выпущен во 2 квартале 2020 года, для архитектуры Comet Lake
- LGA 1700. Сокет под новые процессоры Alder Lake-S с гетерогенными вычислениями. Представлен в ноябре 2021 года (в общем новьё!).
Итак, сегодня актуальные слоты у Интела — 2066 (для топовых сборок) и 1151v2 (для массовых пользователей) и новоиспеченный 1200. При сборке нового компа рекомендую ориентироваться именно на них. Полезно также будет ознакомиться: «С обзором материнской платы ASUS PRIME B460M‑A под сокет LGA 1200» и «Лучший процессор для сокета 1155».
Инструкция по проверке совместимости
Проверка совместимости материнской платы и процессора является важным шагом при сборке компьютера или обновлении существующего. Неправильный выбор может привести к некорректной работе системы или даже невозможности запуска компьютера. В этой инструкции мы расскажем, как провести проверку и выбрать совместимые компоненты.
1. Определите сокет процессора
Первым шагом является определение сокета процессора. Сокет — это физическое соединение между процессором и материнской платой. Существует множество различных сокетов, и каждый процессор поддерживает только определенный сокет. Обычно информацию о сокете можно найти на сайте производителя процессора или в его технической документации.
2. Проверьте поддерживаемые сокеты материнской платы
После определения сокета процессора необходимо проверить совместимость сокета с материнской платой. В большинстве случаев информацию о поддерживаемых сокетах можно найти на сайте производителя материнской платы или в ее технической документации. Если информации нет, можно воспользоваться поиском в Интернете или обратиться к технической поддержке производителя.
3. Учтите поддержку памяти и других характеристик
Помимо сокета, также необходимо учесть поддержку памяти и других характеристик процессора. Например, процессор может поддерживать определенный тип памяти (DDR3, DDR4 и т.д.), а материнская плата — только определенные частоты памяти
Также стоит обратить внимание на поддержку оверклокинга и других функций, если они важны для вас
4. Учтите форм-фактор материнской платы
Еще одним важным моментом при выборе совместимой материнской платы и процессора является совместимость по форм-фактору. Форм-фактор определяет размеры и расположение различных компонентов на плате. Наиболее распространенные форм-факторы — ATX и Micro-ATX
Важно выбрать материнскую плату, совместимую с вашим корпусом
5. Учтите требования к питанию
Наконец, перед покупкой совместимых компонентов стоит учесть требования к питанию
Некоторые процессоры требуют более мощного блока питания, поэтому важно проверить совместимость с блоком питания, который вы планируете использовать
При выборе материнской платы и процессора всегда стоит проверять их совместимость, чтобы убедиться, что они будут работать стабильно и без проблем. Следуя этой инструкции, вы сможете правильно подобрать совместимые компоненты и избежать неприятных ситуаций в будущем.
Mobile Sockets (mainstream)[edit]
| Name | Year | Type | Pins | Fam. | MC | I/O lanes | APU | FCH | Notes | Package |
|---|---|---|---|---|---|---|---|---|---|---|
| Super Socket 7 | 1998 | PGA | 321 | 5 | — | FSB | ✘ | — | ||
| Socket A | 2000 | PGA | 462 | 6 | — | FSB | ✘ | — | x50px | |
| Socket 563 | 2003 | PGA | 563 | 6 | — | FSB | ✘ | — | ||
| Socket 754 | 2003 | PGA | 754 | 0Fh | 72 bit DDR | 16 HT1 | ✘ | — | ||
| Socket S1g1 | 2006 | PGA | 638 | NPT 0Fh | 144 bit DDR2 | 16 HT1 | ✘ | — | ||
| Socket S1g2 | 2008 | PGA | 638 | 11h | 2 × 64 bit DDR2 | 16 HT3 | ✘ | — | ||
| Socket S1g3 | 2009 | PGA | 638 | 10h | 2 × 64 bit DDR2 | 16 HT3 | ✘ | — | ||
| Package ASB1 | 2009 | BGA | 812 | NPT 0Fh | 144 bit DDR2 | 16 HT1 | ✘ | — | ||
| Socket S1g4 | 2010 | PGA | 638 | 10h | 2 × 64 bit DDR3 | 16 HT3 | ✘ | — | ||
| Package ASB2 | 2010 | BGA | 812 | 10h | 2 × 72 bit DDR3 | 16 HT3 | ✘ | — | ||
| Socket FS1 | 2011 | PGA | 722 | 12h | 2 × 64 bit DDR3 | 16 + 4 PCIe2 | 4 PCIe2 | |||
| Socket FS1r2 | 2012 | PGA | 722 | 15h | 2 × 64 bit DDR3 | 16 + 4 PCIe2 | 4 PCIe2 | |||
| Package FP2 | 2012 | BGA | 827 | 15h | 2 × 64 bit DDR3 | 16 + 4 PCIe2 | 4 PCIe2 | |||
| Package FP3 | 2014 | BGA | 854 | 15h | 2 × 72 bit DDR3 | 16 + 8 PCIe2/3 | 4 PCIe2 | |||
| Package FP4 | 2015 | BGA | 968 | 15h, 16h | 2 × 72 bit DDR3/4 | 8 + 4 PCIe3 | integrated | |||
| Package FP5 | 2018 | BGA | 1140 | 17h | 2 × 72 bit DDR4 | 8 + 8 PCIe3 | integrated | |||
| Package FP6 | 2020 | BGA | 1140 | 17h | 2 × 72 bit DDR44 × 32 bit LPDDR4x | 8 + 12 PCIe3 | integrated |
