Установка і настройка 3g cdma антени на прикладі провайдера інтертелеком

Заходим в панель управления

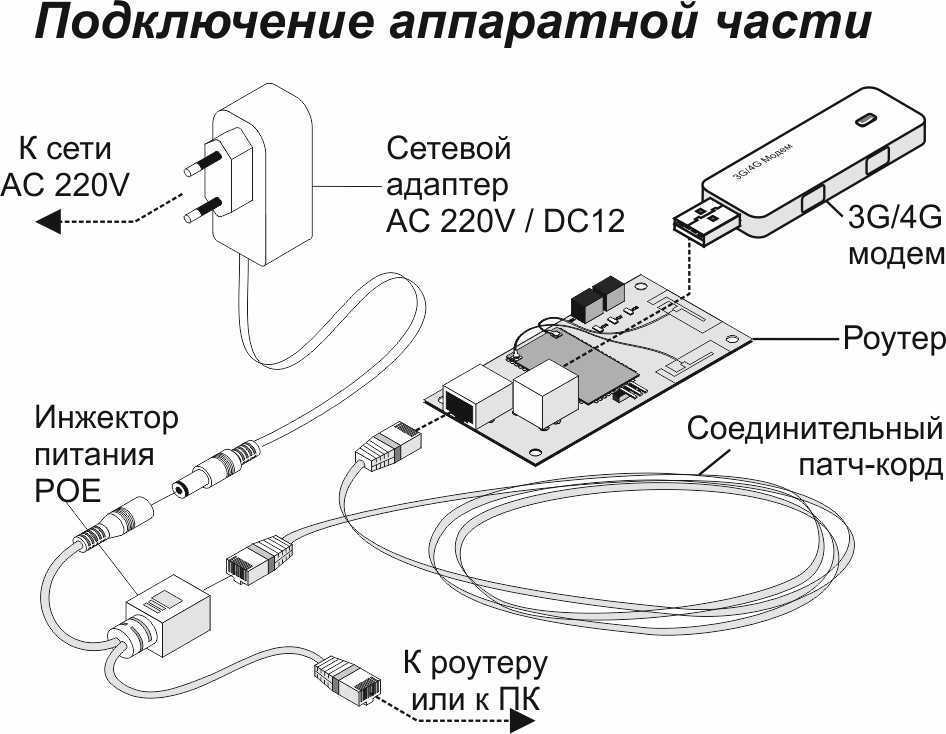

Как установить модем, мы разобрались

Теперь нужно уделить внимание его настройкам. Обычно настраивают устройства через веб-интерфейс. В панели управления содержится вся необходимая информация о девайсе

Здесь можно проверить подключенные функции, ознакомиться со статистикой. Чтобы попасть в панель управления, открываем браузер на компьютере. Затем в адресной строке необходимо прописать адрес устройства. Этот параметр будет отличаться в разных моделях. Посмотреть адрес можно в инструкции, которая прилагается к девайсу. Если после ввода адреса страница не отобразилась, это означает, что модем был подключен неправильно

В панели управления содержится вся необходимая информация о девайсе. Здесь можно проверить подключенные функции, ознакомиться со статистикой. Чтобы попасть в панель управления, открываем браузер на компьютере. Затем в адресной строке необходимо прописать адрес устройства. Этот параметр будет отличаться в разных моделях. Посмотреть адрес можно в инструкции, которая прилагается к девайсу. Если после ввода адреса страница не отобразилась, это означает, что модем был подключен неправильно.

Необходимо проверить, надежно ли установлены в разъемы провода. Если там все нормально, проверяем сетевую плату. Нам нужно попасть в панель управления Виндовс, после чего выбрать категорию «Центр управления сетями». Кликаем на «Изменить параметры адаптера». Перед вами должно отобразиться ваше подключение. Нажимаем на него правой клавишей мышки, в выпадающем меню кликаем на «Свойства». В перечне открываем «Протокол интернета 4». Прописываем здесь данные, которые вам предоставил поставщик услуг: IP и DNS. Для настройки сетевой карты потребуется заполнить поля с маской подсети и IP-адресом. После сохранения новых параметров пробуем опять зайти в панель управления. При успешном входе должно отобразиться окно с предложением пройти авторизацию. Для этого в соответствующие поля вводим логин и пароль.

Изготовление своими руками

Своими руками в домашних условиях вы можете сделать следующие антенны для 3G модема:

• антенна Харченко;
• из консервной банки;
• параболическая (продвинутый вариант использования жестяной банки);
• из DVD-диска;
• из обычной проволоки.

Оптимальным вариантом является антенна Харченко, но она не так проста в изготовлении. Инструкция по изготовлению 3G антенны из консервной банки несколько проще:

Возьмите литровую банку из-под пива.
Осторожно срежьте крышку.
Проделайте отверстие в стенке на расстоянии 58 мм от дна. Длина самой банки при этом 18,3 см, а диаметр дна 8,5 см.
Воткните в проделанное отверстие 3G модем, заглубив его примерно на 3–3,5 см.
Подключите через USB-удлинитель к компьютеру.
Выставьте банку повыше в окно.

Антенна из консервной банки

Можно использовать любую жестяную ёмкость, только при этом правильно рассчитать размеры. Для этого можно воспользоваться любым онлайн-калькулятором в интернете.

Своими руками можно попробовать сделать и параболическую антенну для 3G модема:

1. Соорудите антенну из банки по предыдущему способу.
2. Из алюминиевого листа 80×30 см изготовьте отражатель. Рассчитать его изгиб и расположение банки можно также при помощи специального приложения или интернет-сервиса.
3. Прикрепите банку к отражателю алюминиевыми трубками и поставьте на крышу или просто на возвышенность.

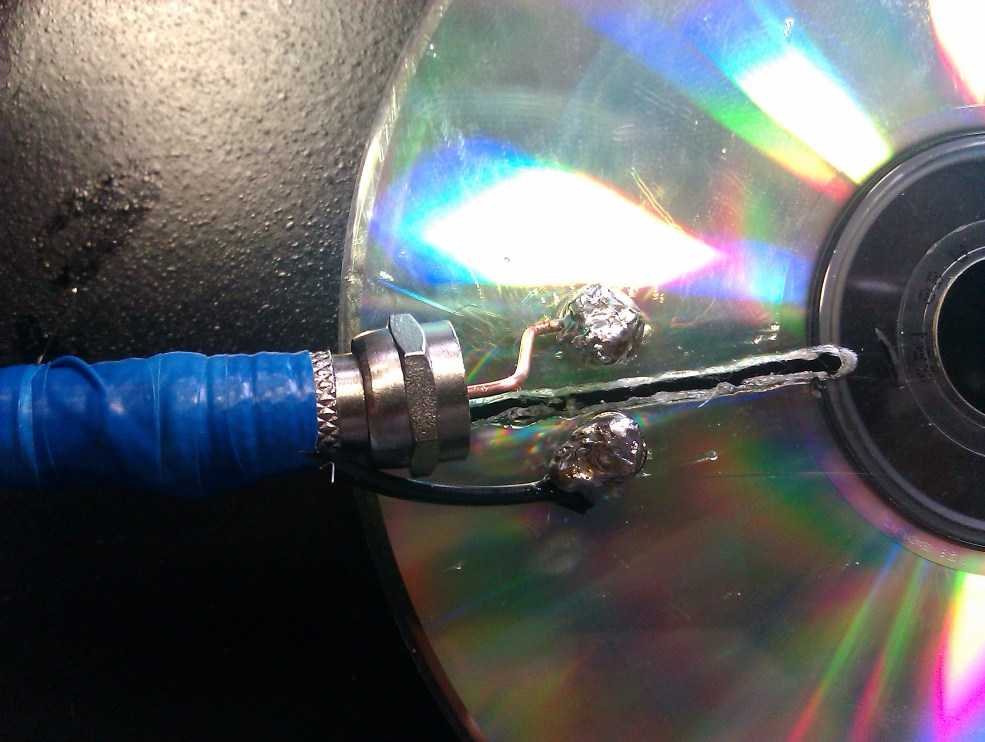

Антенну для 3G модема можно сделать при помощи DVD:

1. Закрепите с блестящей стороны диска деревянный брусок и приклейте к нему конец USB-удлинителя.
2. Закрепите диск на стену у окна при помощи алюминиевого крепления.
3. Вставьте USB-модем и подключите к компьютеру.

И самый простой вариант сделать антенну своими руками, это при помощи проволоки. Просто обмотайте край модема проволокой и направьте её концы («рога») вверх или в стороны. Так вы сможете минимально усилить возможности устройства.

Устройство для 3G модема при помощи DVD

Антенна Харченко самый эффективный вариант самодельного изготовления. Вам потребуются:

• медный провод длиной 30 см;
• 1–2 метра коаксиального кабеля;
• крышка от пластиковой бутылки;
• лист жести, фольги или DVD-диск;
• нож, карандаш, линейка;
• тиски для изгиба медного провода;
• паяльник;
• клей для пластмасс.

Основа конструкции — это зигзагообразный, изогнутый в форме двух квадратов медный провод. Правильный расчёт его размеров определяет работоспособность:

Для частоты 2,1 ГГц длина волны будет 143 мм, общая длина конструкции должна быть 100,3 мм, внешняя сторона квадрата 36 мм, внутренняя 34 мм, внутреннее расстояние между вершинами по вертикали 50 мм, расстояние в месте пайки 2 мм, расстояние до рефлектора 16 мм, размеры самого рефлектора 143×143 мм.

В домашних условиях вы вряд ли сможете соблюдать ювелирную точность, но желательно не допускать погрешности более миллиметра.

Антенна Харченко

Алгоритм изготовления:

1. Разметьте медный провод в соответствии с необходимыми размерами.
2. Выгибайте тисками, чётко соблюдая угол 90 градусов.
3. После окончания обрежьте лишний кусок проволоки.
4. Просверлите отверстие в центре крышки от пластиковой бутылки.
5. Введите в отверстие коаксиальный кабель и оголите на его конце жилу и экран.
6. Припаяйте кабель к центру медной конструкции.
7. Продвиньте крышку до медной проволоки.
8. Проденьте на кабель DVD-диск и приклейте его к плоской стороне крышки.
9. Всё готово, осталось подключить к модему.

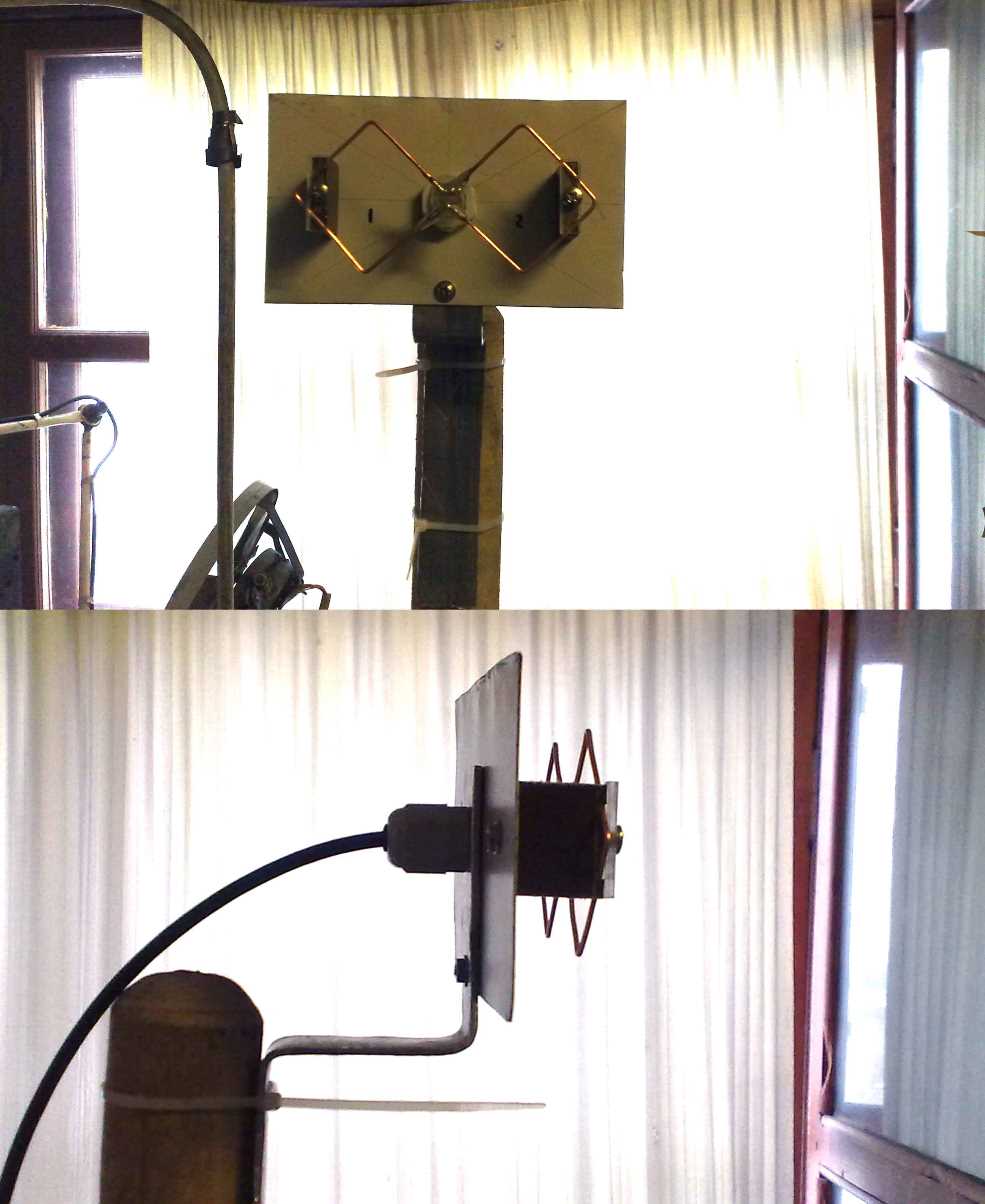

Антенна Харченко (биквадрат): простая пошаговая инструкция

Эту модель рамочной антенны предложил ученый Харченко в 1961 г. Она использовалась в качестве телеприемника. Антенна очень эффективная — работает и как приемник, и как усилитель. Он широкополосный, способен увеличить мощность сигнала до 3 — 4 дБ при отсутствии рефлектора и до 8 — 9 дБ с рефлектором (металлическая панель, отражающая сигнал)

Неважно, 3G это или 4G

Его минус – сложность изготовления по сравнению с предыдущими самодельными антеннами. Но при должном желании с созданием справится каждый:

1. Сначала сделайте «восьмерку» из монолитного провода сечением 4 мм2. Маршруты должны быть максимально похожи. Должна быть четкая симметрия. Для этого пометьте проволоку маркером, прежде чем сгибать ее. Затем поместите плоскогубцы на маркировку провода. Теперь вам нужно согнуть проволоку под углом 90°. Используйте угольник, чтобы получить точный угол.
   Сделайте симметричную «восьмерку» из медной проволоки
2. Возьмите алюминиевую пластину — толщина 22 мм. Общая площадь 140 х 140 мм. Пластина будет рефлектором (рефлектором). Проделайте отверстие в центре пластины (просверлите).
3. Закрепите «восьмерку» посередине рефлектора на расстоянии 3,6 см. Панель и провод не должны соприкасаться.
   Прикрепите антенну деревянными колышками к бокам
4. Просверлите в рефлекторе отверстия для хомутов, наденьте конструкцию на кронштейн (снимите тарелку). Теперь нужно припаять кабель, заранее пропустив его через отверстие в пластине.
   Проложите кабель от антенны к модему
5. Если у модема есть разъем для антенны, подключите к нему кабель через переходник.
6. Если контакта нет, возьмите немного медной фольги. Сделать шапку по размерам модема. Прикрепите кабель к колпачку (нужно припаять) и наденьте его на устройство.

   Если антенного разъема нет, используйте медную пластину для подключения провода к модему

7. После подключения антенны настройте сигнал — крутите до тех пор, пока не получите максимальный результат в виде нескольких делений. Они появляются в фирменной программе вашего устройства или провайдера, которая скачивается и устанавливается на ваш компьютер для настройки соединения. Попробуйте расположить антенну под разными углами, например 45° или 70.

Внешняя 3G-антенна для USB-модема всенаправленная

Такое приспособление представляет собой волновод вертикального положения. Их можно видеть в такси, на радиоприемнике, системе Wi-Fi и так далее. Их еще часто называют круговыми. Как правило, из-за простой конструкции они имеют меньшую цену. Их мощность зависит от длины антенны. Большинство таких устройств могут ловить частоту 15–17 ДБи и не больше, так как для более мощного источника требуется большая длина, сопоставимая с шестом, который при раскачивании ветром теряет сигнальный луч. Если станция излучения кода находится недалеко и луч 3G все-таки имеется, пускай и с перебоями, то такая активная внешняя антенна подойдет для домашнего пользования. Но если источник располагается далеко, а частотное покрытие хуже некуда, то придется применять антенну направленного действия.

Каким образом подобрать оператора и найти базовую станцию: программа для смартфона

При покупке необходимо точно понимать, как именно настроить 4G антенну на базовую станцию. У большинства людей возникает проблема с определением частоты, на которой функционирует базовая станция оператора Сети, также сложно точно определить расположение вышек на карте. На данный момент эта проблема решается простым и в то же время эффективным способом, а именно — установкой специального программного обеспечения на ваше мобильное устройство. В бесплатном доступе есть множество программ, которые помогут разобраться в этой проблеме, давайте рассмотрим одну из них.

Программу «Сотовые Вышки, Локатор» можно совершенно бесплатно установить с мобильного сервиса Play Market. На основном экране сразу же отображается карта местности, на которой видно ваше местоположение и дислокацию ближайших к вам базовых станций. Также вы получите информацию о направлении сигнала для каждой из баз.

Вышки, которые функционируют в GSM диапазонах, будут отображаться при помощи красного индикатора. Зеленый оттенок будет указывать на вышки, которые поддерживают частоту 3G. Голубой и березовый индикаторы сигнализируют о наличии сотовых вышек, которые используют покрытие LTE. Меню программы также обладает специальной вкладкой Помощь, где отображается подробная информация. Верхняя часть экрана отображает подробные данные о выбранной вами базовой станции, также вы будете знать, какой именно оператор использует эту вышку.

При подключении к 4G сигналу наиболее важным становится показатель ARFCN, который показывает номер канала и частоту работы станции, отображение этих данных происходит в мегагерцах. Также не менее важен показатель RSRP, который отвечает за средние показатели мощности получаемого сигнала. Для измерения этого показателя используют дБм. Во время выбора усилителя или антенны для LTE эти два показателя играют ключевую роль. Используя полученные данные, можно подобрать наиболее актуальную модель репитера, который будет использовать нужную вам частоту.

Также для выбора оператора мобильной связи можно использовать специализированные сайты, на которых размещается карта покрытия всех операторов мобильной сети. После того как вы найдете нужный вам регион, можно посмотреть, какой процент покрытия присутствует в нужной вам области, и основываясь на этих данных, принять взвешенное решение.

Устройство и габариты антенны Харченко

3G модем работает на частоте 2100 мегагерц, которой соответствует длина волны 143 мм. На практике ещё встречаются модели, созданные под 900 МГц или использующие комбинированный режим, но они уже теряют свою актуальность.

Форма и соотношение размеров антенны показаны на картинке. Принцип работы этой конструкции более подробно описан в статье о приеме сигналов для цифрового телевидения.

Основными узлами антенны являются:

• вибратор, на который индуцируются, наводятся волны электромагнитных колебаний, посылаемые передатчиком оператора 3G;
• антенный кабель с узлом согласования, который передает индуцированный сигнал от вибратора;
• узел передачи сигнала с кабеля на вход модема;
• рефлектор, устраняющий помехи и отраженные сигналы для увеличения мощности приема.

Требования к вибратору

Вид металла

Для антенны обычно используют медь или алюминий. В домашних условиях, учитывая маленькие габариты вибратора, проще подсоединять провода пайкой. Поэтому останавливаемся на меди даже не рассматривая ряд других ее преимуществ.

Форма и площадь поперечного сечения

Рекомендуем создавать антенну Харченко из медного провода с поперечным сечением 5 мм кв или диаметром 2,5 мм, как наиболее оптимальную.

Сразу оговоримся, что можно взять толщину 2,3 мм (сечение 4 мм кв), которая незначительно снизит показатели приема. В крайнем случае допустимо выполнить монтаж с сечением 2,5 мм кв, но это уже ухудшит сигнал, увеличит его затухание. Хотя для некоторой местности это вполне допустимо.

Основные размеры

Применительно к вышерасположенному рисунку все показатели сведены в таблицу.

Обозначение и параметр	Размер в мм
50 Ом	75 Ом
L1, сторона квадрата извне	35,8	35,7
L2, сторона квадрата внутри	34,2	34,4
L3, суммарная длина	100,3	95,5
L4, ширина	50,1	52,1
L5, расстояние в месте пайки	2,1	1,8
D, дистанция между вибратором и рефлектором	16,4	17,4
В, ширина рефлектора	143	143
Н, длина рефлектора	143	143

Приведенные в таблице размеры являются оптимальным решением для практического изготовления. Однако выдержать их в домашних условиях с такой точностью просто невозможно, да и применительно к самодельной антенне не имеет смысла.

Вполне достаточно выдержать все размеры с точностью до 1 мм, а для приема хорошего сигнала следует обратить внимание на симметрию квадратов и одинаковый размер боковых сторон

Требования к кабелю для антенны Харченко

Основное различие, с которым может столкнуться домашний мастер — это величина волнового сопротивления, которая может быть 75 или 50 Ом.

Для уменьшения потерь мощности лучше использовать кабель с меньшим сопротивлением. Он ближе подходит по электрическим характеристикам, лучше согласовывается, обеспечивает меньшие потери сигнала.

Однако, используя один из этих видов кабеля лучше поточнее выполнить под него механические размеры вибратора. Тогда потери мощности сигнала будут минимальными.

Особенности конструкции рефлектора

В качестве экрана может работать любая металлическая пластина. Его можно вырезать ножницами из жести или болгаркой из старой алюминиевой кастрюли либо вообще изготовить из куска фанеры или картона и обклеить фольгой. Разницы большой не будет. Лишь бы он перекрывал идущие с любой стороны помехи.

Мы предлагаем использовать для антенны Харченко ненужный DVD диск. Его одна сторона покрыта алюминиевой фольгой и отлично справится с отражением волн. К тому же он обладает эстетичным видом и значительно упрощает работу.

Нам потребуется только смазать его клеем и закрепить на торце вставки — крышки от пластиковой бутылки, отрегулировав удаление вибратора от рефлектора добавлением дополнительных шайб или срезанием излишней толщины.

При сборке обращайте внимание на параллельность плоскостей вибратора и рефлектора

Сборка 3G- антенны для 2100 МГц

Для сборки нужно:

• медная фольга толщиной 0,3-0,5 мм
• стержень м6-м10 с резьбой не менее 45 см
• 12 гаек для диаметра стержня
• Коаксиальный кабель — 2 шт по 10 метров
• Адаптер для пигтейлов — 2 шт
• ТВ розетки — 2 шт
• Отвертка со сверлом
• Паяльник
• Ножницы
• Плоскогубцы

Также вам понадобится точная линейка, маркер и изолента.

Шаг №1 – подготовка элементов для антенны

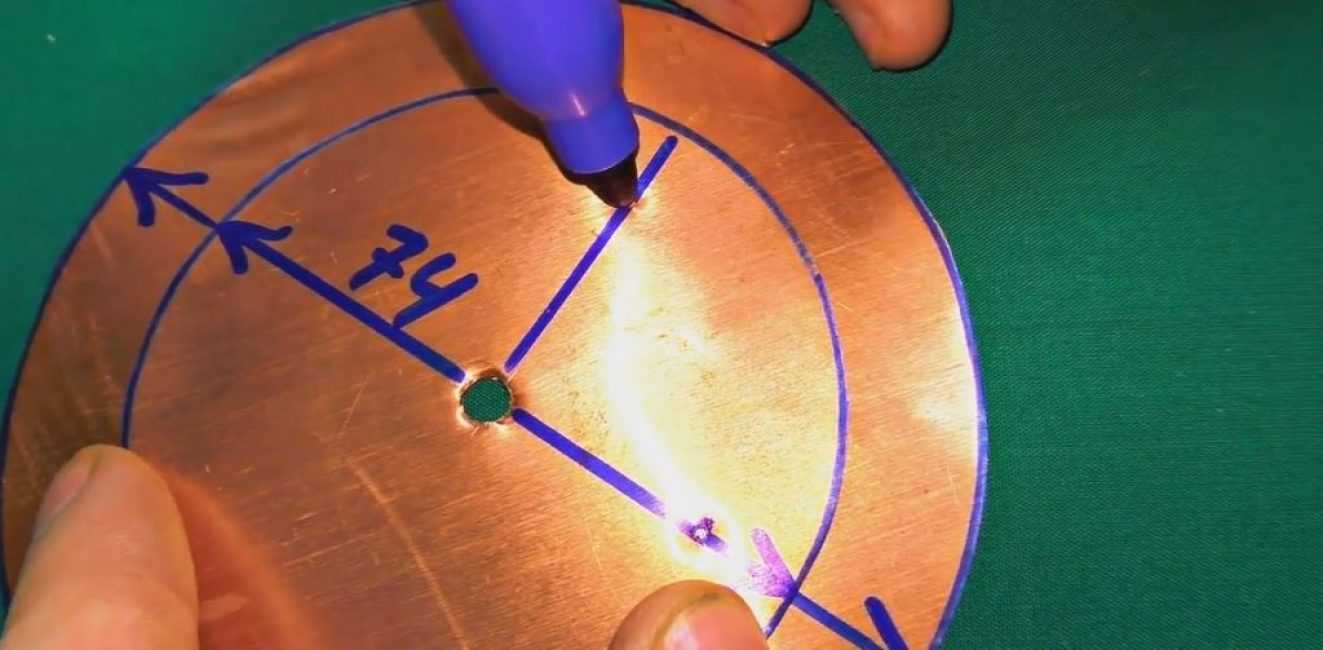

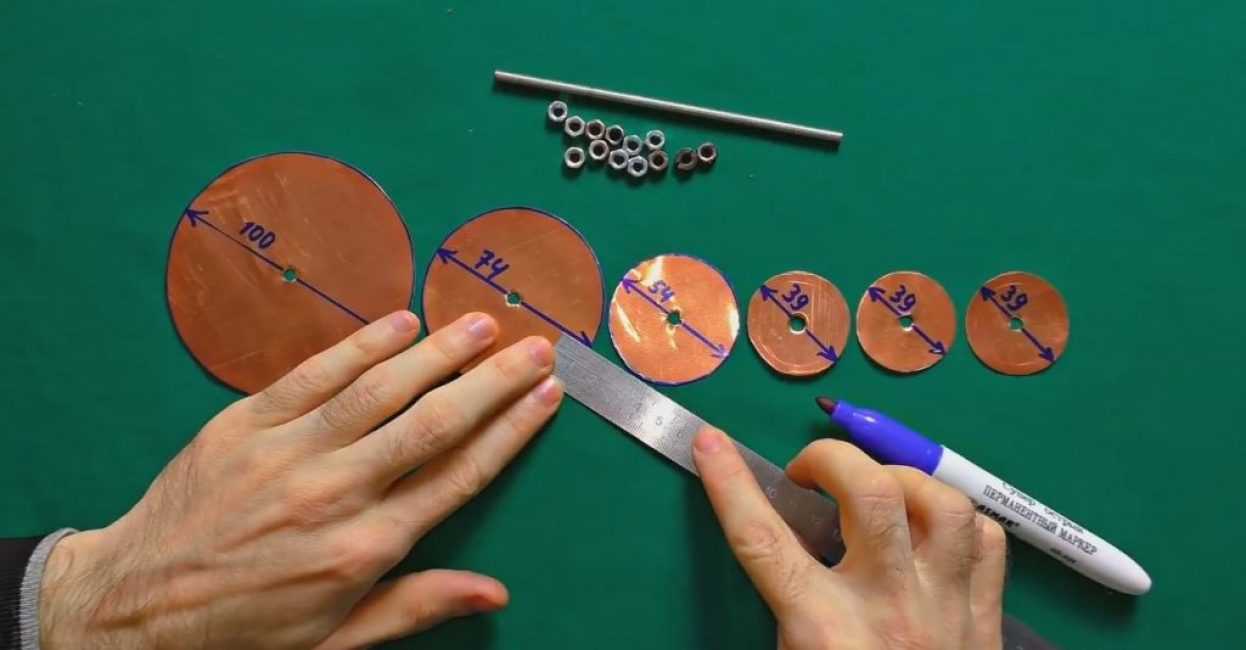

Чтобы точно вырезать круги правильной геометрической формы, нужно сначала отцентровать заготовку, т.е просверлить центры кругов, и отметить их циркулем.

Медная фольга хорошо режется обычными ножницами. Размеры берем по схеме на картинке ниже.

Точность с погрешностью не более 1 мм

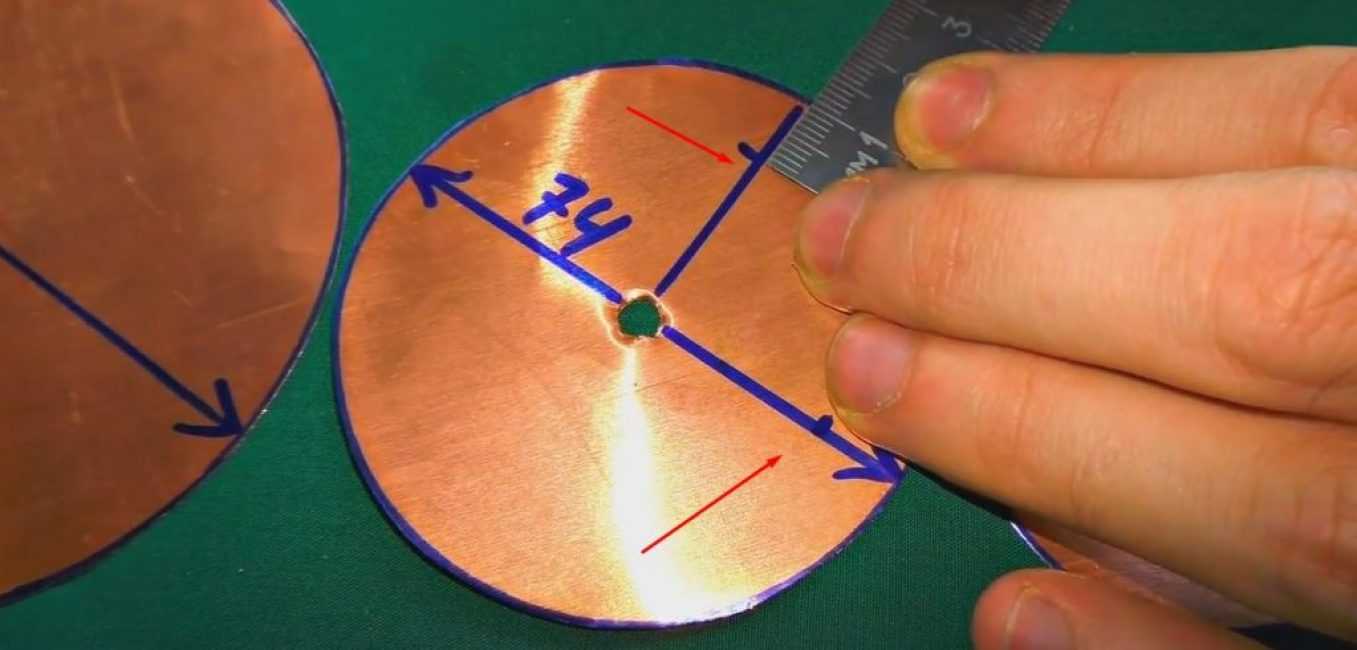

Затем отметьте точки подключения антенны коаксиальными кабелями. Для этого размечаем предпоследний круг R74 – от круга отступаем 11 мм. Такие отметки нужно делать по 2 штуки, при этом они должны быть строго перпендикулярны по радиусу.

11мм — 2 шт., строго перпендикулярно по радиусу

С помощью отвертки сверлим в круге R74 отверстия для центральной жилы коаксиального кабеля (2 мм). Затем накладываем этот круг на кружок R100, и через отверстия маркером делаем отметки для отверстий для крепления кабеля ТВ.

Легче отметить на месте

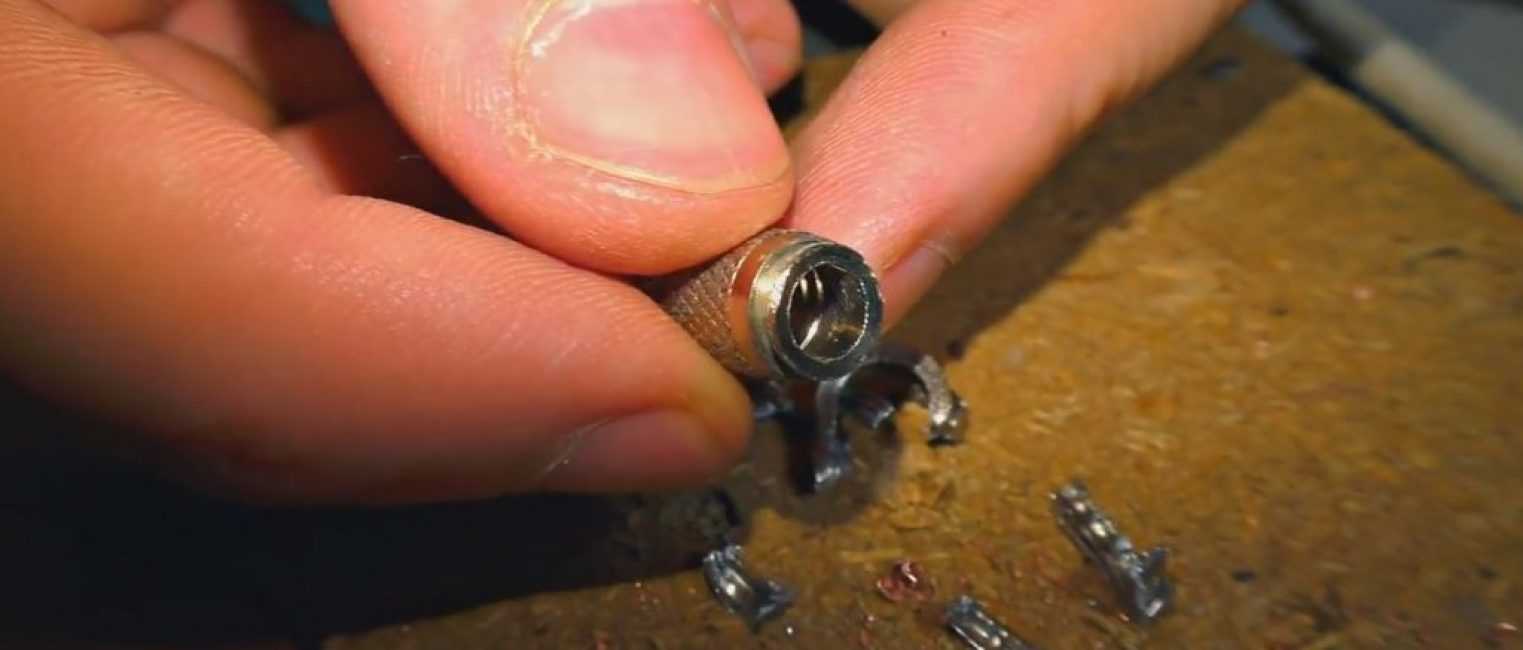

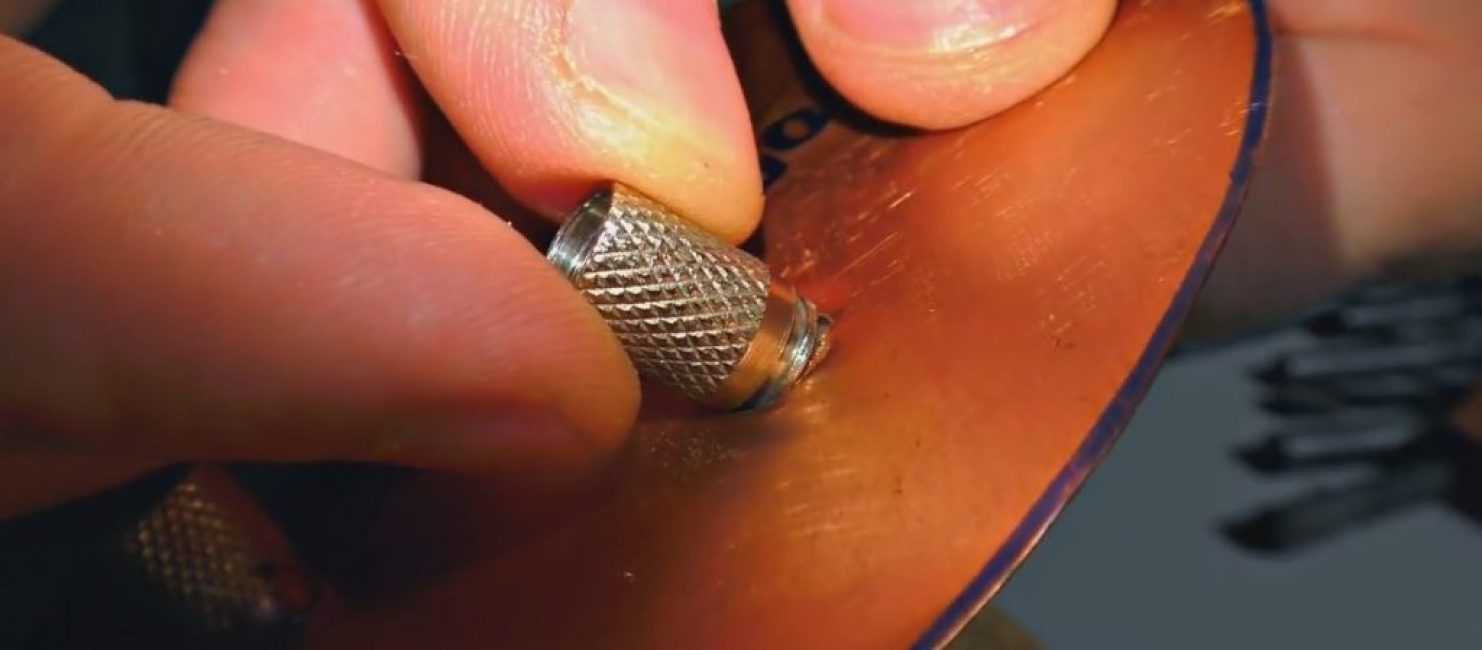

Сверлим R100 и вкручиваем коннекторы в полученные отверстия как показано на картинке ниже.

Излишки от контакта удаляются

Закрепляем контакты по кругу R100

Шаг №2 – сборка антенны

Мы стараемся не делать ошибок

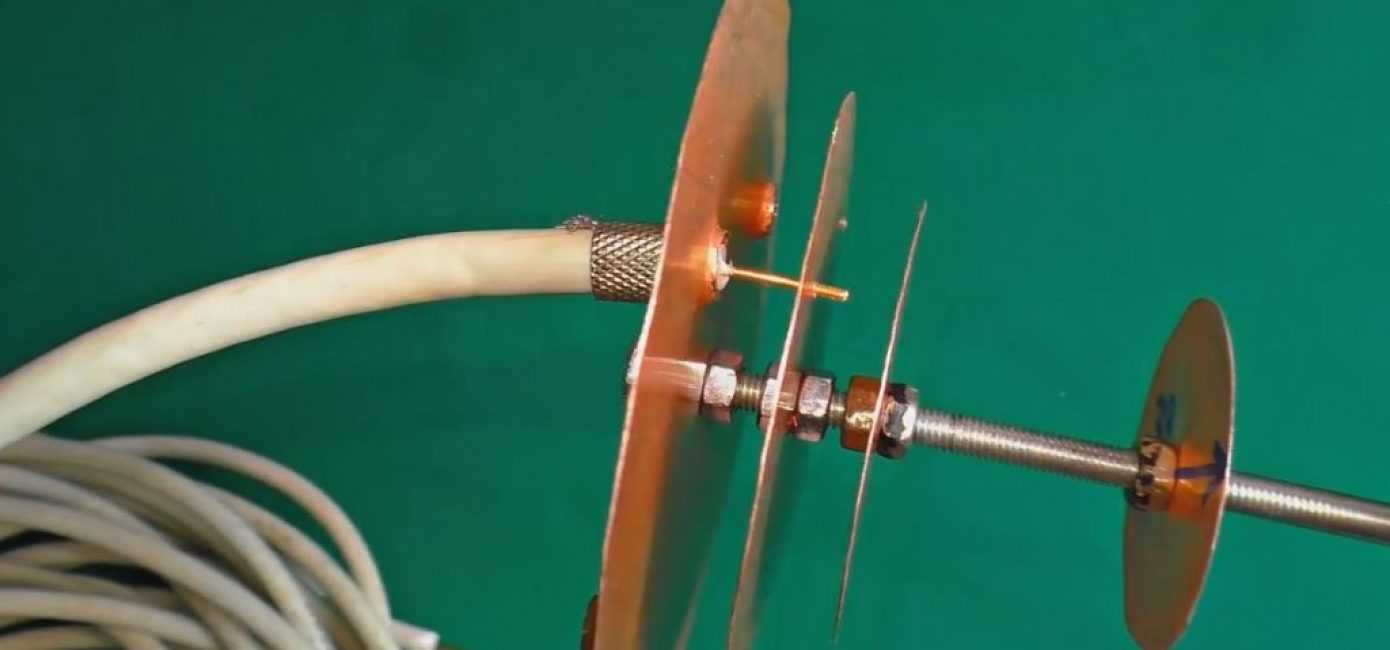

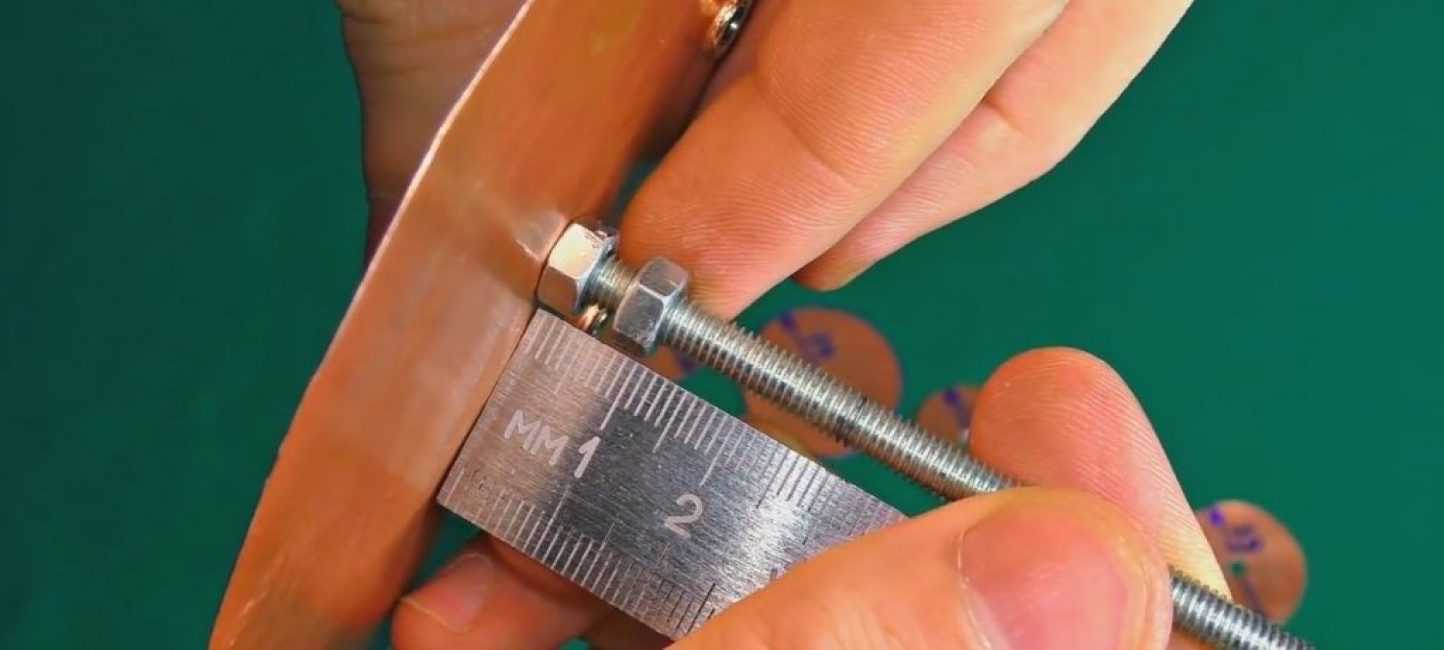

С помощью двух гаек закрепляем круг R100 на стержне в соответствии с размерами, указанными на изображении выше. Не забудьте гайки, как затянуть.

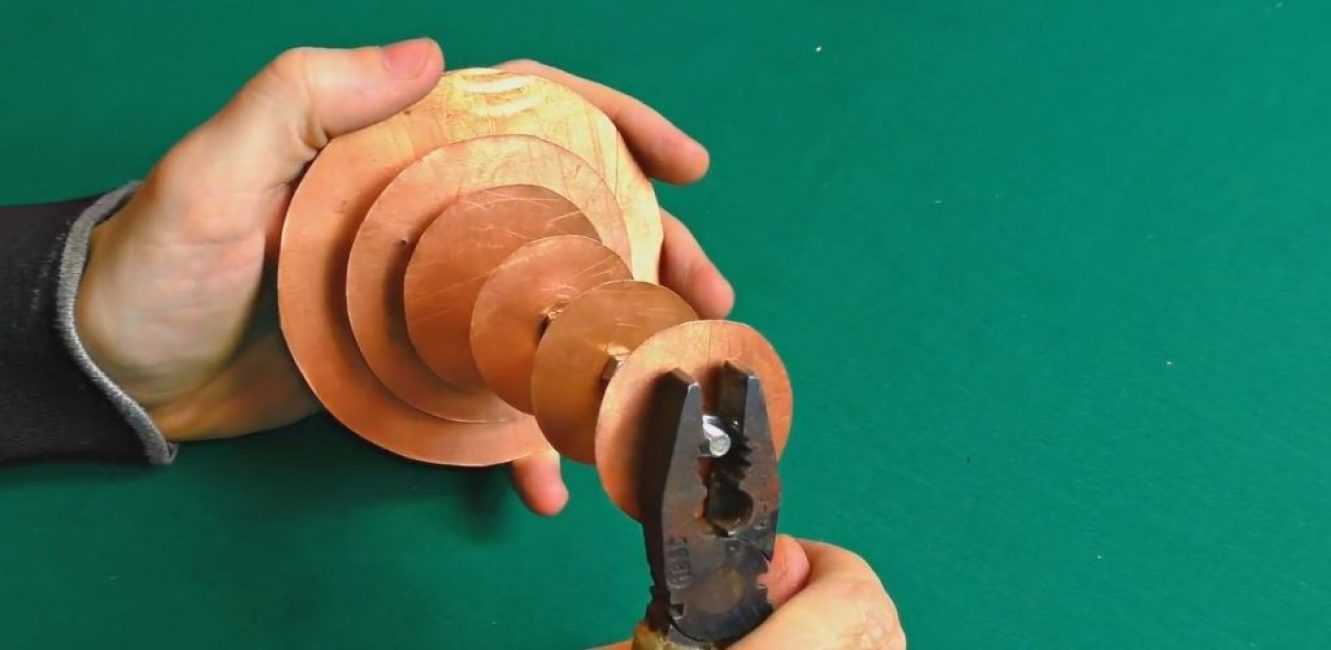

Затяните концевую гайку

Всю конструкцию собираем аналогичным образом.

Шаг №3 – подключение антенны к адаптеру

Ставим кабели на место

Зачищаем концы коаксиальных кабелей. Вставляем в подготовленные контакты. Центральные жилы кабелей должны входить в отверстия (2 мм) в круге R74.

Немного флюса и припоя

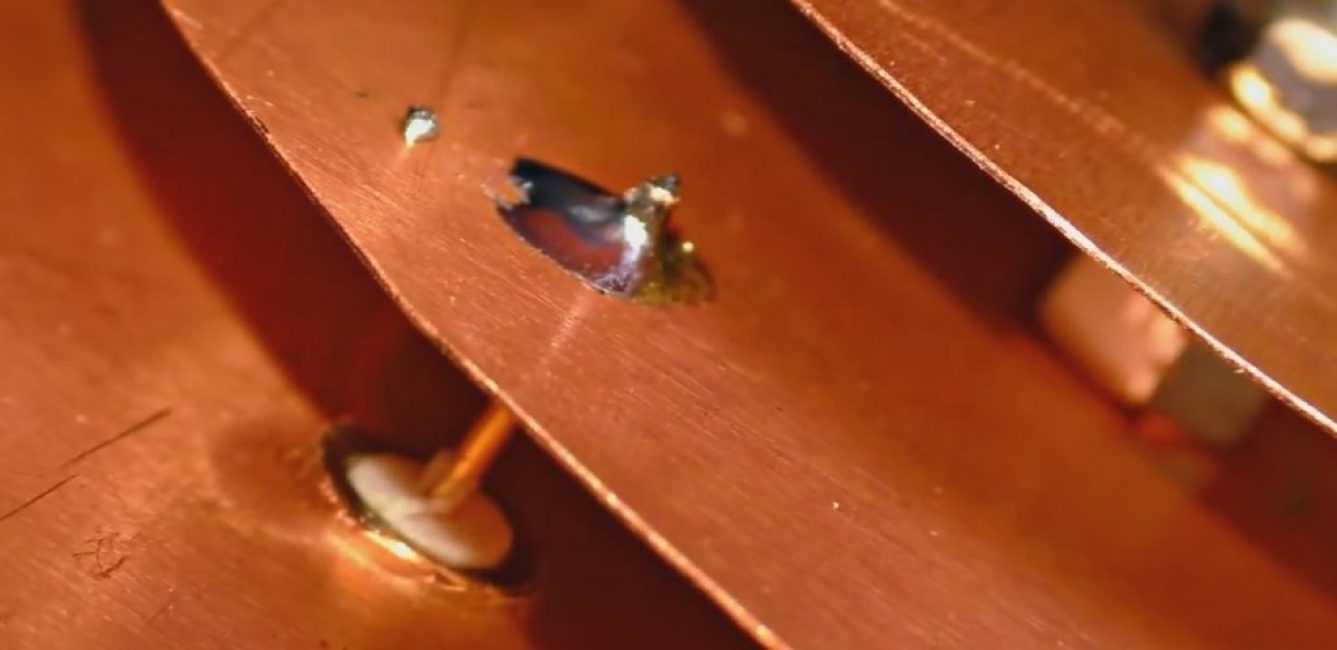

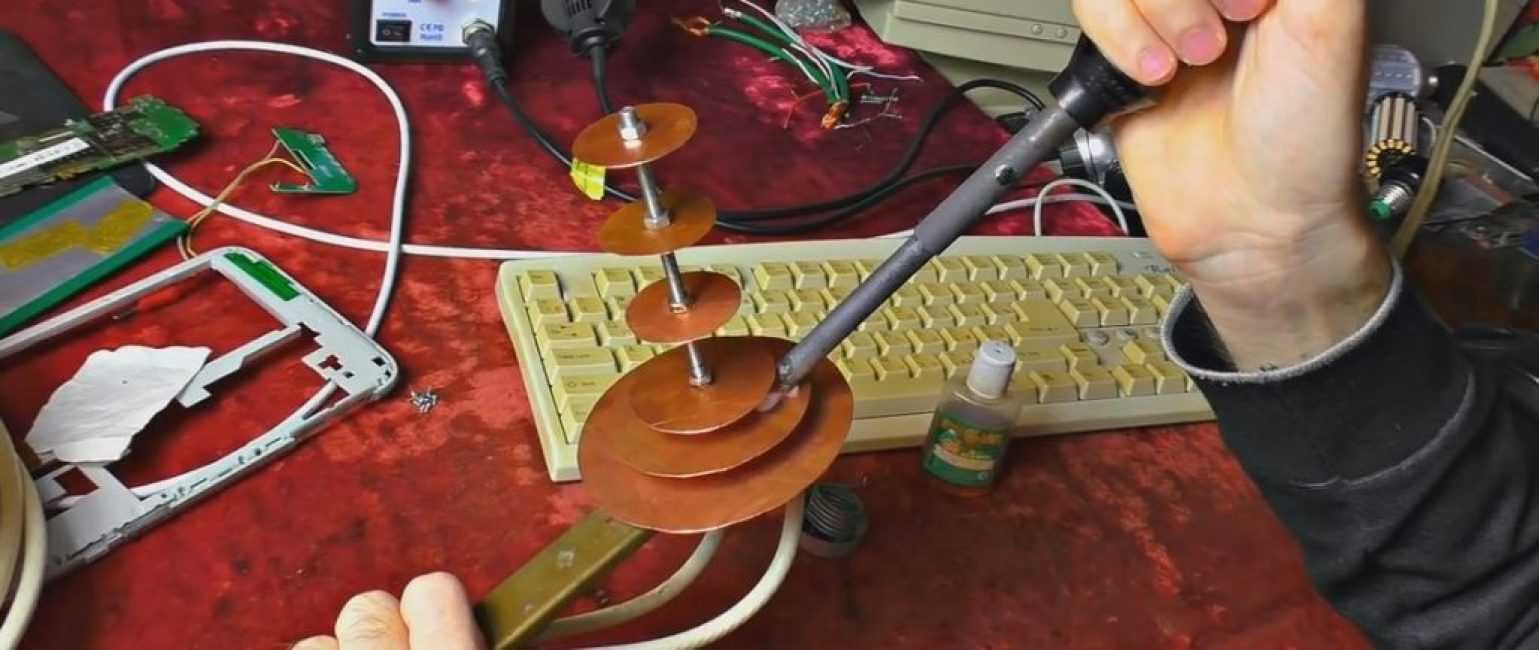

Припаиваем центральные жилы ко второму кругу (R74).

Концы центральной жилы сгибать нельзя — может произойти потеря мощности антенны.

Оставляем как есть

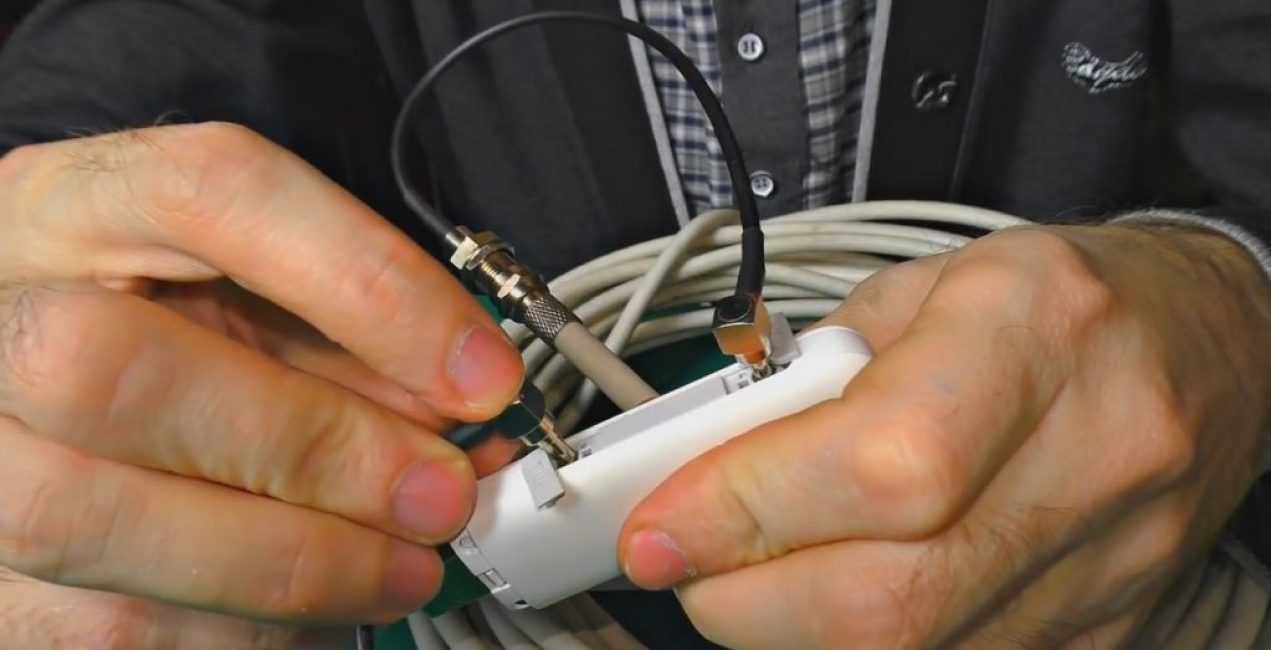

Антенна готова, осталось только подключить ее к переходнику. Для этого мы используем переходники Pigtail.

Адаптер косички

Как проверить силу сигнала 3G модема

Когда вы настраиваете антенну 3G модема, важно знать, насколько сильным является сигнал вашего модема. Слабый сигнал может привести к низкой скорости интернета, прерыванию связи и плохому качеству сигнала

В этом разделе вы узнаете, как проверить силу сигнала 3G модема.

1. Проверьте индикатор сигнала: большинство 3G модемов имеют индикатор сигнала, который показывает, насколько сильным является сигнал. Обычно присутствуют несколько индикаторов, отображающих количество полос (или сигнальных столбцов), которые указывают на силу сигнала. Более полные полосы или столбцы указывают на более сильный сигнал.
2. Используйте программное обеспечение модема: многие 3G модемы поставляются с программным обеспечением, которое позволяет вам проверить силу сигнала. Запустите программное обеспечение и найдите раздел «Состояние сигнала» или что-то подобное. В этом разделе вы можете увидеть информацию о силе сигнала и других параметрах связи.
3. Используйте стороннее программное обеспечение: если ваш модем не поставляется с программным обеспечением для проверки сигнала, вы можете воспользоваться сторонним программным обеспечением. Существует множество программ, которые могут сканировать доступные сети и показывать информацию о силе сигнала.
4. Проверьте скорость интернета: сильный сигнал обычно коррелирует с высокой скоростью интернета. Если у вас нет специального программного обеспечения для проверки сигнала, вы можете проверить скорость своего интернет-соединения с помощью онлайн-тестов скорости. Если скорость интернета очень низкая, это может быть признаком слабого сигнала.

Имейте в виду, что сила сигнала 3G модема может изменяться в зависимости от множества факторов, таких как удаленность от ближайшей базовой станции, преграды (такие как стены и здания), электромагнитные помехи и другие факторы

Важно регулярно проверять силу сигнала и, при необходимости, принимать меры для улучшения качества связи

Какую лучше выбрать

Выбор зависит от конкретных потребностей пользователя. Если на сравнительно небольшом расстоянии от дома расположены несколько базовых станций, то есть смысл немного переплатить и выбрать секторную или широкодиапазонную антенну. Если количество вышек небольшое и расположены они на большом расстоянии, то более всего подойдет направленное в одну сторону устройство.

Существует несколько видов усилителей сигнала для мобильной сети. Некоторые устройства способны работать только в одном направлении, другие — сразу в нескольких. Отличаются они как дальностью работы, так и некоторыми другими возможностями. Конечный выбор зависит от требований пользователя.

Крепление и настройка

Как усилить сигнал модема Yota 4G LTE своими руками

Обратите внимание! Перед установкой активной 3G антенны необходимо определить направление, куда следует нацеливать антенну. Если недалеко от дома видна сотовая вышка, это не значит, что ее нужно направлять именно в эту сторону. Эта вышка может оказаться не того оператора, и тогда сигнал будет низкий

Выбирать направление нужно исходя из уровня сигнала. Чтобы это сделать, нужно подключить антенный усилитель 3G к модему, модем к ноутбуку, и начинать поворачивать антенну на 10-15 градусов. Таким образом можно определить то положение, при котором сигнал будет наилучший. Надо его запомнить и устанавливать антенну именно в эту сторону

Эта вышка может оказаться не того оператора, и тогда сигнал будет низкий. Выбирать направление нужно исходя из уровня сигнала. Чтобы это сделать, нужно подключить антенный усилитель 3G к модему, модем к ноутбуку, и начинать поворачивать антенну на 10-15 градусов. Таким образом можно определить то положение, при котором сигнал будет наилучший. Надо его запомнить и устанавливать антенну именно в эту сторону

Если недалеко от дома видна сотовая вышка, это не значит, что ее нужно направлять именно в эту сторону. Эта вышка может оказаться не того оператора, и тогда сигнал будет низкий. Выбирать направление нужно исходя из уровня сигнала. Чтобы это сделать, нужно подключить антенный усилитель 3G к модему, модем к ноутбуку, и начинать поворачивать антенну на 10-15 градусов. Таким образом можно определить то положение, при котором сигнал будет наилучший. Надо его запомнить и устанавливать антенну именно в эту сторону.

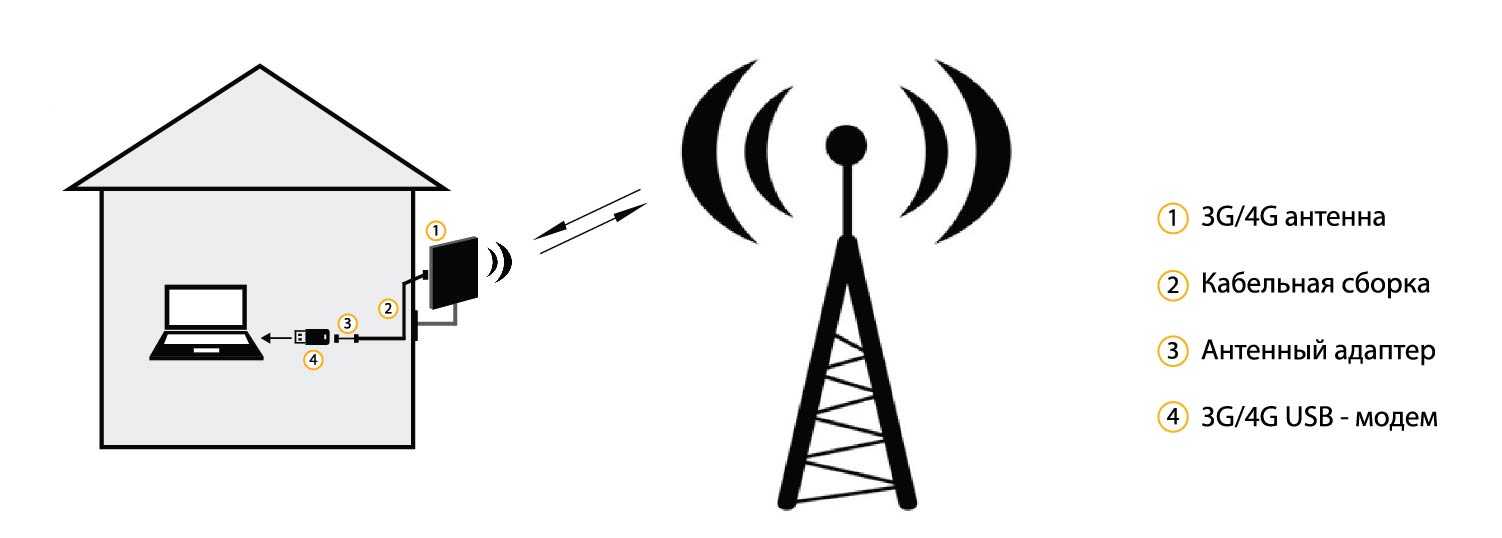

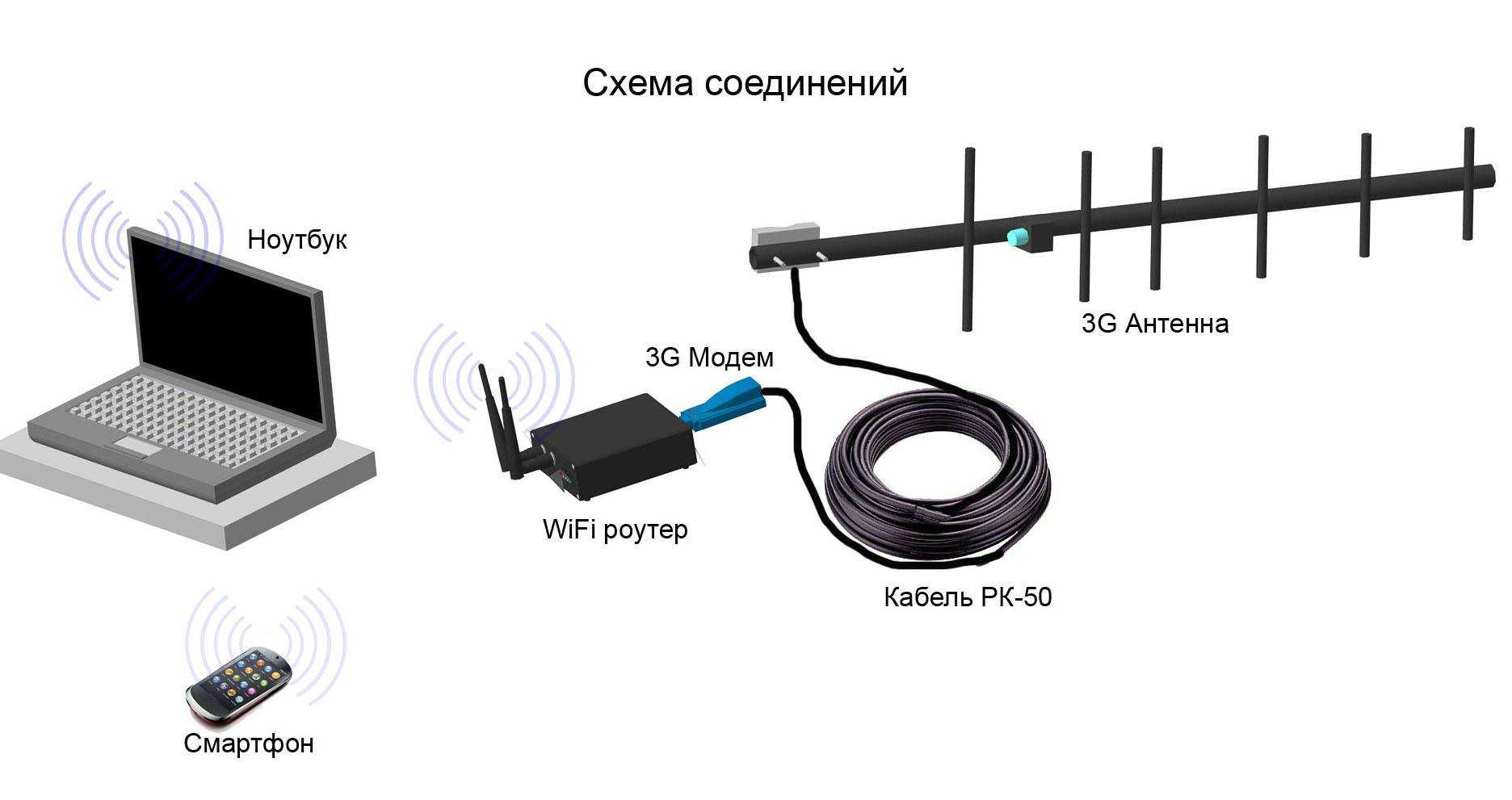

Механизм подключения внешних антенн к модему

При помощи чего можно установить усилитель 3G сети? При выборе способа крепления наибольшей популярностью пользуются два метода:

На мачту. Такой способ подойдет тем, у кого уже установлена мачта для приема ТВ-сигнала, на нее же можно закрепить и 3G-антенну. Если с уровнем связи совсем плохо, тогда тоже потребуется мачта, чтобы устройство располагалась выше уровня крыши дома.

На настенный кронштейн. Этот способ более предпочтителен, если у пользователя мобильного интернета два или больше этажей в доме. Нужно найти точку на стене с максимально возможной высотой и закрепить на ней кронштейн. Можно применить кронштейн для крепления спутниковых тарелок.

Как решить проблему с «Принудительным выбором частоты»

В пригородных регионах, в особенности в непосредственной близости к крупному населенному пункту, провайдер может использовать множество частот LTE, при этом показатели скорости могут быть совершенно разными. Из-за того, что большинство новых модемов находятся в «Авто» режиме, устройство может беспорядочно переключаться между доступными диапазонами, производить переподключение к разным вышкам, страдает скорость и качество сигнала. Чтобы решить эту проблему, можно замерить скорость во всех доступных диапазонах при помощи простого перебора, после нахождения наиболее оптимальной необходимо зафиксировать устройство именно на ней.

Итог

Какое же заключение можно выработать из всего вышесказанного? Самый лучший вид интернет-связи – это кабельный. Он более надежный, стабильный, скоростной и предоставляет большие возможности. Но одна беда – его нельзя взять на дачу или в путешествие.

В дороге или на отдыхе хорошим вариантом будет мобильный интернет. Однако не все могут себе позволить широкоэкранные коммуникаторы и смартфоны, чтобы было удобно просматривать любые страницы Всемирной паутины. Поэтому как альтернатива кабельному интернету и мобильному была придумана связь через специальные модемы.

Они хороши там, где нет кабельного интернета, но есть желание просматривать веб-ресурсы на нормальном экране. Такой 3G-модем, отзывы о котором чаще всего указывают на недостаточную мощность, обладает тоже своими недостатками.

Казалось бы, берется модем и едешь куда хочешь – везде будет доступ к интернету. Оказалось, что это не совсем так. Когда ты находишься в городе или возле него, где покрытие сети стабильно и устойчиво, то практически не замечаешь его проблем, что и отмечают пользователи. Но стоит уехать на несколько десятков километров от базы источника, как тут же проявятся все его минусы, главным из которых будет слабый и прерывающийся сигнал связи. Поэтому многие умельцы сами придумали и другим советуют спасать положение самодельным приспособлением, известным как внешняя 3G-антенна для USB-модема, отдавая ему предпочтение из-за дешевизны и более хорошего качества, чем у покупных антенн.
