Модуль памяти ddr3

Главные отличия памяти ddr3 и ddr4

Содержание

Два основных фактора, влияющих на скорость ПК, — это хранилище (твердотельные накопители или жесткие диски) и оперативная память. Больше оперативной памяти улучшает производительность ПК не только для сложных приложений, таких как игры, но и для более распространенных приложений, таких как веб-браузеры. DDR3 была гигантским скачком по сравнению со своей предшественницей DDR2, и это сравнение показывает, верно ли это и для DDR4.

Стандарт DDR4 предлагает более высокую плотность модулей, лучшую надежность, более высокую скорость передачи и пониженное напряжение, тем самым обеспечивая повышенную скорость и лучшую энергоэффективность. Это также стандарт, разработанный с расчетом на будущее; Например, он поддерживает трехмерное наложение кристаллов со сквозными кремниевыми переходными отверстиями (TSV), что позволяет увеличить плотность модуля за счет наложения до 8 кристаллов. Но на практике пользователи могут не заметить заметной разницы в производительности при использовании доступных сегодня модулей оперативной памяти DDR4.

Совместимость[]

Файл:DDR Memory Comparison.svg

Сравнение планок памяти DDR, DDR2 и DDR3 по внешнему виду.

Модули DIMM с памятью DDR3, имеющие 240 контактов, не совместимы с модулями памяти DDR2 ни электрически, ни механически. Ключ расположен в другом месте, поэтому модули DDR3 не могут быть установлены в слоты DDR2, сделано это с целью предотвращения ошибочной установки одних модулей вместо других и их возможного повреждения вследствие несовпадения электрических параметров.

В переходный период производители выпускали материнские платы, которые поддерживали установку и модулей DDR2, и DDR3, имея соответствующие разъёмы (слоты) под каждый из двух типов, но одновременная работа модулей разных типов не допускалась.

Какую оперативную память вы используете?

Что вы используете в своей сборке ПК? Удалось ли вам перейти на DDR4 или вы все еще используете DDR3? Расскажите нам в разделе комментариев ниже!

Мы можем получать комиссию за покупки по нашим ссылкам. Узнать больше.

Все, что вам нужно знать об Age of Empires 4

Наконец-то вышла Age of Empires 4, и поклонники стратегий в реальном времени с головой окунулись в нее. Вот что вам нужно знать об играх, когда они выходят на сцену RTS.

Обязательные игры для Xbox, которые выйдут в 2022 году и позже

Что ждет Xbox Series X, Xbox Series S и Xbox One в будущем? Вот самые масштабные и яркие игры, которые мы с нетерпением ждем.

Выпущено обновление Surface Duo за март 2022 г.: вот что нового

Исходный разблокированный Microsoft Surface Duo получает обновление за март 2022 г. Хотя в нем не так уж много нового, он повышает стабильность работы устройства.

Эти диски отлично работают с Synology DS419slim NAS

Это диски, которые вы хотите установить в Synology DS419slim.

До того, как DDR4 вышла на сцену, DDR3 была основной оперативной памятью, когда речь шла о потребностях в памяти. Однако, как только Hynix объявила, что разработала первый в мире модуль высокой плотности 128 ГБ на основе 8 ГБ DDR4, DDR3 медленно, но верно начала падать в рейтинге. DDR3 быстро опередила, превзошла цену и в целом превзошла превосходную технологию, которой была оснащена DDR4. И хотя сейчас почти все выбирают DDR4 вместо DDR3, все еще остается несколько вопросов по этой теме без ответов.

В следующей статье мы обсудим все основные различия между DDR3 и DDR4. Это все, от цены до скорости и всего, что между ними.

Итак, имея это в виду, давайте сразу приступим к делу!

MTps по сравнению с МГц

Чтобы избежать путаницы, стоит уточнить разницу между MTps и МГц. Некоторые компании рекламируют ОЗУ в MTps, а другие — в МГц.

MTps (миллионы мегапередач в секунду) измеряют скорость шины и канала на основе эффективных циклов в секунду. МГц (мегагерц в секунду) измеряет скорость передачи устройства в один миллион циклов в секунду.

Как правило, оперативная память DDR измеряется в MTps, тогда как SRAM (статическая оперативная память) измеряется в МГц, поскольку она не может выполнять более одной операции в секунду. Оперативная память DDR3, работающая на частоте 1066,6 МГц, будет представлена ​​как DDR3 2133. Поскольку DDR ​​или двойная скорость передачи данных означает, что в ОЗУ одновременно выполняются два процесса, частота 1066,6 МГц удваивается, что соответствует 2 133 МТ/с.

По сути, МГц и MTps — это одно и то же, но важно знать, как производитель представляет свои измерения

Алгоритм обновления

Алгоритм обновления, если говорить проще, определяет, сколько раз ваша оперативная память обновляется, чтобы гарантировать, что она не простаивает слишком долго.В более старой оперативной памяти DDR3 использовались 2 разных алгоритма; AR (автоматическое обновление) и SR (самообновление). Он будет переключаться между ними в зависимости от сценария и степени нагрузки на систему. Однако DDR4 использует только автоматическое обновление, что означает, что оно будет активно обновляться, чтобы убедиться, что новая информация не ожидает обработки. Благодаря тому, что оперативная память DDR4 потребляет гораздо меньше энергии, у разработчиков появилась возможность использовать исключительно дополненную реальность, что позволило создать гораздо более эффективный продукт.

DDR3 против DDR4: какая оперативная память подходит геймерам больше?

Процессоры Intel поколения Skylake сделали модули памяти стандарта DDR4 доступнее. Теперь быстрая оперативная память перестала быть прерогативой энтузиастов. Но действительно ли DDR4 – лучше?

Кто хочет самостоятельно собрать себе компьютер с процессором производства компании Intel или модернизировать уже имеющийся, сталкивается с важным вопросом: DDR3 или DDR4? Актуальное поколение процессоров Skylake с сокетом LGA1151 поддерживает оба типа памяти. Что может подойти вам — зависит от материнской платы. Мы взяли две практически идентичные системы и сравнили их друг с другом с помощью бенчмарков. Единственным различием был тип оперативной памяти.

DDR3 и DDR4: преимущества и недостатки

Оперативная память стандарта DDR4 не так уж и нова. Некоторые материнские платы (Socket 2011-3) поддерживают его уже на протяжении несколько лет, и в настоящее время такие платы начального уровня вы можете приобрести по ценам, начинающимся примерно от 3800 рублей.

DDR4 отличается от DDR3 «плотностью» чипа, тактовой частотой и напряжением: теоретически DDR4 может адресовать больше Гбайт памяти и достигать более высоких тактовых частот. Однако тайминги у DDR4, как правило, выше, чем у DDR3. Суть вот в чем: для геймеров такой важный параметр, как латентность памяти, рассчитывается исходя из таймингов и тактовой частоты. Чем меньше латентность, тем быстрее система передает данные из памяти. Таким образом, более высокая тактовая частота DDR4 по сути противопоставляется лучшим таймингам DDR3. По этой причине на практике DDR3 может быть быстрее DDR4.

Какие тайминги у вашей оперативной памяти, можно узнать, как правило, посмотрев на числа после аббревиатуры «CL» (Column Address Strobe Latency) — чем они меньше, тем лучше.

Тестируемая система

Название продукта Категория Цена, руб.
Palit Geforce GTX 750 Ti KalmX 2GB Графическая карта 9500
Intel Core i3-6100 Процессор 8900
Gigabyte GA H110M-DS2 DDR4 Материнская плата (DDR4) 3800
Gigabyte GA H110M-DS2 DDR3 Материнская плата (DDR3) 3800
Seasonic S12II-430 Bronze Блок питания 3800
Toshiba Q300 120GB Накопитель SSD 3350
Zalman T3 Mini Корпус 1750
Windows 10 Pro 64Bit Операционная система 2700
Kingston VALUERAM 4GB DDR4-2133 Память DDR4 1400
Samsung PC3-10600U 4GB DDR3-1.333 Память DDR3 1900

В теории наша планка памяти DDR3 с ее короткими таймингами, несмотря на меньшую тактовую частоту, должна быть чуть-чуть быстрее, чем DDR4. Как оказалось, в данном случае тип памяти почти никак не повлияет на игры: результаты как синтетических бенчмарков (3DMark), так и подсчета частоты обновления картинки в игре, оказались практически одинаковыми. В системных тестах (PCMark) небольшие различия есть. Cinebench 15 показал прибавку примерно на 15 fps при использовании DDR4.

DDR3 против DDR4

DDR3 vs. DDR4
Бенчмарк
Результат (DDR3, 4Гбайт, 1.333 МГц CL9)
Результат (DDR4, 4Гбайт, 2.133 МГц CL15)
Cinebench 15 OpenGL
98,27 кадров в секунду
113,13 кадров в секунду
PCMark 7
6.320 баллов
6.443 баллов
PCMark 8
4.811 баллов
4.817 баллов
3DMark Cloud Gate
13.174 баллов
13.387 баллов
3DMark Fire Strike
3.965 баллов
3.977 баллов
DiRT Rally
26 кадров в секунду
26 кадров в секунду
Ashes of the Singularity
15 кадров в секунду
15 кадров в секунду
DX11 Feature Test Single-thread
1.105.063 Draw calls
1.427.945 Draw calls
DX12 Feature Test
7.645.525 Draw calls
8.142.534 Draw calls

Что происходит?

В DX11 Feature Test память DDR4 прибавляет количество Draw Calls ощутимо — при DX12 на 6,5 %, при DX11 аж на 29,21 %. Feature-Test должен показывать, насколько эффективен API DirectX. Для этого ведется проверка — сколько инструкций процессор может отправить в течение одного периода к графической подсистеме. Высокое значение означает, что CPU не замедляет работу GPU.

На момент проведения теста мы не можем назвать преимущества DDR4 над DDR3 какими-то особенными. Поскольку мы протестировали только одну аппаратную комбинацию, предположим, что контроллер памяти процессоров более эффективно работает со стандартом DDR4. Это явление мы будем более внимательно исследовать с другими планками памяти стандартов DDR3 и DDR4.

Чем отличается DDR3 от DDR4?

Вы, скорее всего, знаете, что оперативная память развивается не так быстро, как процессоры. Новое поколение процессоров выходит практически каждый год, а вот оперативная память DDR3 прочно оккупировала рынок уже с далекого 2007 года. Точнее в 2007 она появилась, а в 2010 вытеснила DDR2. Теперь давайте поговорим про основные отличия памяти DDR4 от предыдущего поколения.

Технически, конечно же, новое поколение оперативной памяти более совершенно (спасибо кэп =D ). Во-первых, снижено энергопотребление (и теплоотдача соответственно). Планка памяти DDR3 имела напряжение 1,5-2 Вольта, а у DDR4 напряжение снижено до 1,05-1,2 Вольта. Хотя это больше ощутимо для серверов, чем для домашних зверьков. Во-вторых, увеличен частотный диапазон. DDR3 работал на частотах от 800Мгц до 2933Мгц, а DDR4 начинает диапазон на частоте 2133Мгц и заканчивает пока на 4400Мгц, но, видимо, это еще не предел. Судите сами, насколько значительнее будет разница в производительности такой памяти.

DDR4 – от 2133 до 4400Мгц+

DDR2 Vs DDR3 Vs DDR4 RAM

DDR2

Credit: Amazon

DDR2 is a double data rate RAM interface that superseded the original DDR SDRAM specifications and is also superseded by the DDR3.

On top of double pumping ( transferring data on the rising and falling edges of the bus clock signal ), DDR2 also has got a higher bus speed and requires lower power by running the internal clock at half the speed of the data bus.

When you combine all the two factors above, you produce a total of four data transfers per internal clock cycle.

Since the DDR2 internal clock runs at half the DDR external clock rate, DDR2 memory operating at the same external data bus clock rate as DDR results in DDR2 being able to provide the same bandwidth but with higher latency.

Similarly, DDR2 RAM operating at twice the external data bus clock rate as DDR may provide twice the bandwidth with the same latency.

The most popular DDR2 RAM modules are at least twice as first as the best-rated DDR memory modules.

DDR3

DDR3 stands for Double data rate type three. The dynamic RAM came into first use in 2007 and superseded the DDR2 RAM interfaces.

The RAM type is commonly known for its high bandwidth ( double data rate). It is the higher synchronous dynamic RAM to DDR and DDR2 and predecessor to the DDR4.

DDR3 SDRAM is neither forward nor backward compatible with any earlier type of random-access memory (RAM) because of different signaling voltages, timings, and other factors.

The major difference between DDR3 over its predecessor, DDR2 RAM, is its capability to transfer data at twice the rate ( eight times the speed of its internal memory arrays), which enables higher bandwidth or peak data rates.

Power consumption of individual SDRAM chips varies based on many factors, including speed, type of usage, voltage, among others.

DDR3 memory reduces 40% power consumption compared to predecessor DDR2 modules, allowing for lower operating currents and voltages (1.5 V, compared to DDR2`s 1.8 V or DDR`s 2.5 V).

Similar to the increased operation frequencies, decreased heat production, and high latency and increased bandwidth, the width of the prefetch buffer is increased with each successive standard of modern DDR SDRAM modules. As the case, DDR3 is much faster than all its predecessors (DDR1 and DDR2)

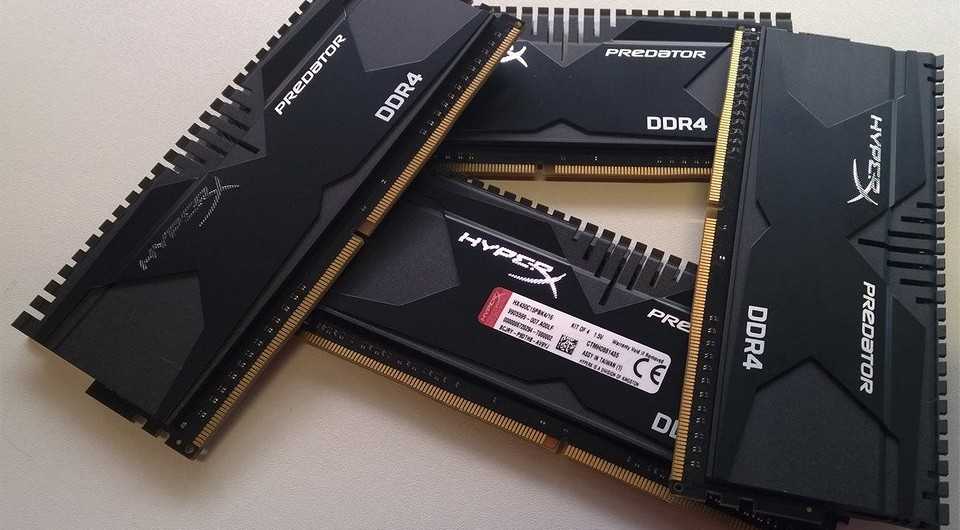

DDR4 RAM

DDR4 is a short abbreviation of double data rate fourth memory interface. The DDR4 RAM supersedes all the other SDRAM interfaces ( to mention DDR1, DDR2, and DDR3 ).

The DDR4 memory was first released to the market in 2014 and it’s one of the latest dynamic variants, of which some have been in existence since the 1970s.

The DDR4 RAM has got a higher speed successor compared to DDR2 and DDR3 technologies. DDR4 memory is not compatible with any earlier type of random-access memory (RAM) due to different signaling voltages, physical interface, and other factors.

The main difference of the DDR4 over its predecessor, DDR3, includes higher module density and lower voltage requirements, coupled with higher data rate transfer speeds. The DDR4 standard allows for DIMMs (dual in-line memory module) of up to 64 GiB in capacity, compared to DDR3’s maximum of 16 GiB per DIMM.

Power consumption often increases with speed, the reduced voltage allows higher speed operation without unreasonable power and cooling requirements.

The DDR4 consumes minimum voltage between 1.2V and 1.4V with a frequency between 800 and 2133 MHz (DDR4-1600 through DDR4-4266) as compared to voltage requirements of 1.5V or 1.6V and frequencies between  between 400 and 1067 MHz of DDR3.

DDR3 против DDR4

Эта статья представляет вам сравнение между DDR3 и DDR4, подчеркивая важные различия между обеими RAM. Однако, прежде чем углубляться в разницу между DDR3 и DDR4, давайте посмотрим на характеристики обеих RAMS. Фактически, DDR, что означает Двойная скорость передачи данных, это спецификация, используемая для RAM. DDR4 является преемником DDR3 и, следовательно, включает улучшения в таких факторах, как энергопотребление, размер, скорость и эффективность. DDR4, выпущенная в этом году, пока не пользуется большой популярностью на рынке, но в следующем году она скоро превзойдет DDR3. ОЗУ DDR4 потребляют меньше энергии, чем DDR3, но их скорость намного выше. Кроме того, разрешенная плотность памяти выше в DDR4. Физическая длина DDR3 и DDR4 одинакова, но они не имеют обратной совместимости, поскольку стандарт отличается. Следовательно, выемка в DDR3 и DDR4 находится в разных местах, и модуль DDR4 не будет вставлен в разъем DDR3 и наоборот.

DDR4 vs DDR3

DDR4 being the successor of DDR3 has various improvements. The speed or the frequency of the RAM modules have been much increased in DDR4 giving better transfer rate. A DDR4 module can have a size of 16 GB while this limited to 8 GB for DDR3. However, the power consumption of DDR4 is much less with a 1.2 V voltage used instead of 1.5 V. Therefore, it would be much power efficient providing better battery life for mobile devices. DDR4 memory modules are not compatible with DDR3 slots and vice versa hence the slot on the motherboard determines which type of RAM must be fixed. Currently, the board manufacturers use DDR3 slots but , in the next years, it will transform to DDR4.

Images Courtesy:

1. DDR3 via Pixabay

2. Transcend_DDR400_TS64MLD64V4J By Solomon203 (Own work) , via Wikimedia Commons

Конкуренты Hynix

Помимо SK Hynix, производством HBM-памяти с 2016 г. занимается другая южнокорейская корпорация – Samsung. Первый HBM2-продукт Samsung выпускался под маркой Flarebolt. В начале 2018 г. свет увидел второе поколение восьмигигабайтной HBM2, выпущенной Samsung под брендом Aquabolt. Память обеспечивала в 9,6 раза более высокую производительность по сравнению с тогдашней производительностью DRAM (GDDR5).

Наконец, в марте 2019 г. Samsung анонсировала самую быструю на тот момент HBM2-память. Скорость передачи данных новинки под маркой Flashbolt составила 3,2 Гбит/с на контакт, что было на 33% быстрее памяти предыдущего поколения. Пропускная способность достигала 410 ГБ/с. Поставки Flashbolt начались в феврале 2020 г.

Американская Micron в марте 2020 г. сообщила о планах до конца года стать третьим производителем HBM.

В чем разница между DDR3 и DDR4?

• DDR4 является преемником DDR3.

• DDR3 была представлена ​​еще в 2007 году, а DDR4 — в 2014 году.

• DDR3 поддерживает плотность памяти только до 8 ГБ, но DDR4 поддерживает плотность памяти до 16 ГБ.

• Скорость или частота оперативной памяти DDR4 намного выше, чем частота модулей DDR3. Это делает DDR4 намного быстрее, обеспечивая лучшую скорость передачи.

• DDR3 работает при напряжении 1,5 В, а DDR4 работает при меньшем напряжении, которое составляет 1,2 В, что делает ее более энергоэффективной.

• Существует специальная версия как DDR3, так и DDR4, называемая стандартом низкого напряжения, которая использует меньшее напряжение, следовательно, меньшую мощность. Стандарт низкого напряжения DDR3 использует 1,35 В, а для DDR4 — 1,05 В.

• Модули DDR3 имеют только 240 контактов, а модули DDR4 имеют 288 контактов.

• И DDR3, и DDR4 имеют модуль меньшего размера, известный как SO-DIMM, используемый для мобильных устройств, таких как ноутбуки. SO-DIMM DDR3 имеет 204 контакта, а SO-DIMM DDR4 — 260 контактов.

• Модули памяти DDR3 несовместимы со слотами DDR4, а модули DDR4 не совместимы со слотами DDR3.

• Вырез в модулях DDR3 и DDR4 размещен в разных местах, чтобы их нельзя было по ошибке зафиксировать в неправильных слотах.

• DDR3 поддерживает только 8 банков внутренней памяти, но DDR4 поддерживает 16 банков памяти.



DDR3

DDR4

Представлено в 2007 2014
Плотность памяти До 8 ГБ До 16 ГБ
напряжение 1,5 В 1,2 В
Напряжение (стандарт низкого напряжения) 1,35 В 1,05 В
Поддерживаемая частота (МГц) 800, 1066, 1333, 1600, 1866, 2133 1600, 1866, 2133, 2400, 2667, 3200
Внутренние банки 8 16
Нет контактов 240 288
Количество контактов (SO-DIMM) 204 260

Резюме:

Общие различия между DDR3 и DDR4

Тип подключения:

DDR3 и DDR4 отличаются физическими разъемами и размещением контактов. DDR3 использует 240-контактный разъем, в то время как DDR4 использует 288-контактный разъем. Эти различия в разъемах означают, что память DDR3 и DDR4 физически несовместимы между собой, и модули одного типа не могут быть установлены в слоты другого типа.

Частота работы:

DDR4 обеспечивает более высокую частоту работы по сравнению с DDR3. DDR3 позволяет работать с частотой до 2133 МГц, в то время как DDR4 может работать с частотами до 3200 МГц. Это означает, что DDR4 обеспечивает более быструю передачу данных и более высокую производительность в сравнении с DDR3.

Плотность памяти:

DDR4 имеет более высокую плотность памяти по сравнению с DDR3. Это означает, что модули DDR4 могут содержать больше памяти на одном модуле. Более высокая плотность памяти позволяет использовать больше оперативной памяти в системе, что может повысить ее производительность в задачах, требующих большого объема памяти.

Напряжение:

DDR4 работает с более низким напряжением, чем DDR3. Стандартное напряжение для DDR4 составляет 1,2 В, в то время как для DDR3 оно составляет 1,5 В. Более низкое напряжение позволяет уменьшить энергопотребление системы и снизить тепловыделение.

Модульная организация:

DDR4 имеет другую организацию модуля по сравнению с DDR3. DDR3 использует ранее применявшуюся организацию модуля с 8 банками памяти, в то время как DDR4 использует организацию модуля с 16 банками памяти. Более высокое количество банков памяти в модулях DDR4 позволяет более эффективное использование памяти и повышает скорость доступа к данным.

Совместимость и совместимые платформы

Одно из главных различий между DDR3 и DDR4 заключается в их совместимости с различными платформами.

DDR3 была разработана для использования в системах, основанных на процессорах Intel Core i серии второго поколения и AMD процессорах различных поколений. Эта память поддерживает различные частоты, начиная от 800 МГц и до 2133 МГц.

DDR4, в свою очередь, была создана для работы с более новыми платформами. Эта память совместима с процессорами Intel Core i серии пятого поколения и более поздних моделей, а также с процессорами AMD поколений Ryzen и APU серии Bristol Ridge и выше. DDR4-память имеет большую ширину канала и поддерживает более высокие частоты, начиная от 2133 МГц и до 3200 МГц.

Итак, если вы планируете апгрейдить существующую систему, вам, скорее всего, потребуется DDR3. Однако при выборе новой платформы рекомендуется использовать DDR4 для получения лучшей производительности и энергоэффективности.

Новый «рекордсмен»

Южнокорейская SK Hynix начала массовое производство оперативной памяти с высокой пропускной способностью стандарта High Bandwith Memory 2 (HBM2E).

Компания-разработчик называет новинку «самым скоростным решением на базе DRAM в отрасли», а также подчеркивает, что продукт был запущен в серию в рекордные сроки – с момента первого анонса старта разработки и до начала массового производства прошло 10 месяцев.

По данным официального сайта SK Hynix, новая память поддерживает пропускную способность свыше 460 ГБ/сек при наличии 1024-разрядной шины, каждая линия которой работает на скорости 3,6 Гбит/сек. Для сравнения: подобная пропускная способность в теории позволяет передавать 124 полнометражных фильма в формате FullHD (примерно 3,7 ГБ каждый) в секунду.

SK Hynix начала производство высокоскоростной памяти HBM2E

Технология TSV (Through Silicon Via) позволяет объединить в стеке до восьми микросхем емкостью 16 Гбит, то есть максимальный объем памяти HBM2E составляет 16 ГБ. Это вдвое больше по сравнению с технологией предыдущего поколения – HBM2.

SK Hynix также отмечает низкий уровень энергопотребления изделием, однако конкретных численных данных на этот счет не приводит.

Память с такими характеристиками, по мнению производителя, заинтересует разработчиков решений в сфере искусственного интеллекта, в том числе ускорителей глубокого машинного обучения, и высокопроизводительных вычислений. Кроме того, ожидается, что HBM2E-память пригодится при создании экзаскалярного суперкомпьютера или компьютера экcафлопсного уровня, который выведет на новый уровень научные и прикладные исследования, в том числе в сферах климатологии, биомедицины и изучения космоса.

Технологический прогресс

В сфере компьютерных технологий одним из важных аспектов технологического прогресса является развитие оперативной памяти. С каждым годом появляются новые стандарты оперативной памяти, которые обеспечивают более высокую скорость работы и большую емкость.

DDR3

DDR3 – это третье поколение двухканальной оперативной памяти для компьютеров, которое было выпущено в 2007 году. Основным отличием DDR3 от предыдущих поколений является повышенная пропускная способность – до 2133 МГц. Это позволяет обеспечить более высокую скорость и производительность компьютера.

DDR4

DDR4 – это четвертое поколение оперативной памяти для компьютеров, которое было выпущено в 2014 году. Отличительной особенностью DDR4 является еще более высокая пропускная способность – до 3200 МГц. Кроме того, DDR4 имеет более низкое энергопотребление и более высокую емкость по сравнению с DDR3.

Таким образом, технологический прогресс в сфере оперативной памяти привел к появлению более быстрых, емких и энергоэффективных модулей DDR4

При выборе оперативной памяти для компьютера важно учитывать требования системы и цены на модули, чтобы получить оптимальную производительность и функциональность

DDR3 и DDR4 — в чем разница?

Первое и наиболее очевидное различие между оперативной памятью DDR3 и DDR4 заключается в узлах на штифтах. DDR3, когда он был представлен еще в 2007 году, появился на столе с 240-контактным разъемом, который был разработан для материнских плат старшего поколения. Однако, когда появился DDR4 (7 лет спустя), он больше не использовал тот же 240-контактный узел.Разработчики выбрали более крупный штифтовый узел 288, который хорошо виден при визуальном сравнении двух элементов.

См. изображение ниже

Итак, что это означало для людей, желающих приобрести обновленную оперативную память? Что ж, в конечном итоге это означало, что оперативная память DDR4 не будет совместима с материнской платой DDR3. Это, в свою очередь, означало, что любой, кто захочет перейти с DDR3 на DDR4, ляжет на дополнительные расходы. Раздражает.

С другой стороны, длина двух разъемов DDR совсем не изменилась — по-прежнему составляет примерно 133 мм. Это означает, что разработчикам пришлось уменьшить зазор между каждым контактом на 0,15 мм, чтобы разместить дополнительные 48 контактов, которые делает DDR4. использование. Высота между двумя модулями (при снятом радиаторе) также различается чуть более чем на миллиметр. Но с постоянно меняющимися радиаторами, которые производители выпускают в наши дни, для нас, потребителей, это не имеет значения.

Не обращая внимания на внешний вид, давайте рассмотрим некоторые технические различия, разделяющие ОЗУ DDR3 и DDR4.

Память памяти (ROM у RAM)

В процессе загрузки компьютера при прохождении процедуры Power-On Self-Test (POST) система узнает, какие модули памяти установлены и какие у них параметры. Кто им это сообщает?

Давайте присмотримся к модулю Crucial Value DDR4 CT8G4DFS8213. Примерно в середине платы, аккурат над вырезом разъема примостилась небольшая микросхема. Разберемся, для чего она нужна.

SPD

Небольшой чип – это SPD (Serial Presence Detect), который хранит информацию о параметрах модуля памяти. Производители тестируют каждую микросхему, проверяя, на какой частоте и с какими таймингами можно получить стабильную работу. Затем чипы со сходными характеристиками собираются вместе и устанавливаются на DIMM модуль.

Частоты работы, тайминги, данные о производителе и некоторая другая информация – все хранится в этой маленькой микросхеме, и все это считывается в процессе запуска компьютера до загрузки операционной системы. Эта информация позволяет точно настроить режим обмена с RAM.

В определенной мере данную микросхему можно сравнить с BIOS материнской платы, правда, с большими ограничениями по объему информации и узкой направленностью для обслуживания исключительно данного DIMM.

XMP

Многие модели RAM имеют также поддержку XMP. Это разработанный Intel стандарт работы памяти Extreme Memory Profile (XMP). Как можно догадаться из названия, это некий «экстремальный» режим работы модуля. Так и есть, по сути, это выполненный уже на заводе разгон, которым можно и нужно воспользоваться. В результате увеличится частота памяти, изменятся тайминги, напряжение питания.

Правда, при соблюдении некоторых условий:

  • Материнская плата имеет возможность использования XMP профиля.
  • Процессор поддерживает необходимую скорость работы.

Профиль XMP необходимо вручную включить в BIOS материнской платы. По умолчанию установленный DIMM будет работать на некоей штатной частоте, скажем, 2 133 МГц, 2 400 МГц и т. п. Например, комплект из двух модулей Ballistix BL2K8G26C16U4R в штатном режиме работает на частоте 2 666 МГц с таймингами 19-19-19-43, а при активации XMP получаем уже 3 200 МГц при таймингах 16-18-18-36 при напряжении питания 1.35 В.

Значения профиля XMP прописаны в той же микросхеме, что и SPD. При этом никто не запрещает самостоятельно поэкспериментировать с параметрами RAM – изменить частоту, увеличить/уменьшить основные задержки, поиграться с напряжением. Естественно, это на ваш страх и риск с шансом на нестабильную работу, синие экраны и прочие подобные «удовольствия».

Опять-таки при условии, что материнская плата позволяет вручную изменять эти параметры, т. е. в ней используются чипсеты с поддержкой разгона памяти. У AMD это X570, B550, а у Intel это можно делать на Z590, W580, H570, B560.

Получить данные об установленных модулях памяти в вашей систем можно, если в командной строке ОС Windows ввести:

Вы получите информацию об установленных DIMM. Правда, для DDR4 параметр MemoryType скорее всего отобразит 0.

Benchmarks

While benchmarks are never a true testament of real world performances, they do tend to give some idea about it. We ran a couple of tests to compare the DDR3 RAM vs DDR4 RAM using Handbrake, Adobe Premier, and the PCMark scores.
Handbrake 0.10.2 High Profile Benchmark – Lower is better

Apart from the 2133 Mhz clock speed, the DDR4 seems to be consistently faster across the board, although its advantage does wane fairly early on. The difference isn’t staggering, but it’s measurable.

Adobe Premiere CC Encode Benchmark – Lower is better

The same trend occurs with Adobe Premiere CC and Adobe Media Encoder, though more pronounced. The DDR4 does outperform the predecessor, but the difference isn’t that huge.
PCMark 8 Adobe Suite – Higher is better

Finally, in the PCMark 8’s Adobe Suite, the DDR4 is consistently faster and continues to scale up gradually with each speed grade. While the difference between DDR3-2133 and DDR4-2133 is very low, just a single boost up to the next frequency for DDR4 turns the tables around.

Что такое оперативная память?

Люди, читающие это, вероятно, уже знают, что такое ОЗУ, но для тех, кто не знает, в простейшей форме, ОЗУ (оперативное запоминающее устройство) — это физическое оборудование внутри вашего компьютера, которое временно хранит информацию. Информация, хранящаяся в оперативной памяти, может быть записана и прочитана в любое время и в любом порядке, а это означает, что более быстрая оперативная память, естественно, будет иметь более высокую производительность при обработке данных.

Оперативная память DDR3 — это третья версия того, что теперь известно как SDRAM (синхронная динамическая оперативная память). Однако после анонса DDR4 в 2014 году мы стали свидетелями резкого падения продаж памяти DDR3 по всем направлениям.

Как и большинство новых технологий, оперативная память DDR4 обладает рядом интересных новых функций и улучшений по сравнению с предыдущей версией. Он предлагает гораздо более высокую скорость, большую емкость и (в целом) лучшее качество сборки.

Имея это в виду, давайте подробнее рассмотрим некоторые наиболее сложные различия между двумя модулями ОЗУ.

Примечания[]

  1. Шаблон:Cite news
  2. Шаблон:Cite web
  3. Samsung First With Lower Cost, Power Saving 30nm DDR3 DRAM — PCWorld
  4. Samsung представляет первые в мире 30-нанометровые микрочипы DDR3 DRAM — Железо и гаджеты — Оперативная память — Компьюлента
  5. Шаблон:Cite web
  6. Немного о себестоимости и другой пользе от внедрения DDR3L-RS // Overclockers.ru, 6.01.2013
  7. https://www.synopsys.com/Company/Publications/DWTB/Pages/dwtb-ddr4-bank-groups-2013Q2.aspx «When the original SDR (single data rate) SDRAM was introduced, there was no need for a prefetch. Every time a column cycle was executed, it accessed one word of data, and that was pushed out of the SDRAM. … DDR3’s prefetch of eight»
  8. Шаблон:Cite web «используемые 200-МГц микросхемы должны передавать по 8 бит данных за каждый «свой» такт. Т.е. ширина внутренней шины данных микросхем памяти окажется уже в 8 раз больше по сравнению с шириной их внешней шины. Очевидно, такая схема передачи данных с рассмотренным преобразованием типа «8-1» будет называться схемой «8n-предвыборки» (8n-prefetch). »
  9. Шаблон:Cite news
  10. Шаблон:Cite news

Эффективность и энергопотребление

DDR4 использует более современную архитектуру, которая позволяет достичь более высокой пропускной способности и улучшенной производительности

Это позволяет более быстро передавать и обрабатывать данные, что особенно важно для современных вычислительных систем

Однако не только скорость является преимуществом DDR4. Они также работают с ниже напряжением, что позволяет снизить энергопотребление

Это особенно важно для ноутбуков и мобильных устройств, где продолжительное время работы без подзарядки является важным фактором

DDR4 также обладает более низкой задержкой, что позволяет оперативно обрабатывать данные и сокращает время ожидания

Это особенно важно для игровых систем, где каждая миллисекунда имеет значение

Таким образом, хотя DDR4 требует новых материнских плат и процессоров, они предлагают значительные преимущества в эффективности работы и энергопотреблении по сравнению с DDR3. Это делает DDR4 отличным выбором для тех, кто стремится к более быстрой и энергоэффективной системе.

Refresh Algorithm

Refresh algorithm, in simpler terms, refers to how many times your RAM refreshes itself to ensure it isn’t idling too long. Older DDR3 RAM made use of 2 different algorithms; AR (automatic refresh) and SR (self-refresh). It would switch between the two depending on the scenario and how much stress was being applied to the system. However, DDR4 only uses automatic refresh meaning it will actively refresh to make sure no new information is waiting to be processed. With DDR4 RAM consuming much less power, it paved the way for developers to make use of AR solely – providing a far more efficient product.

Понравилась статья? Поделиться с друзьями:
Jsk-oren
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
