Что такое vrm и как они влияют на производительность процессора?

Что такое VRM?

Твердые конденсаторы рядом с дросселями материнской платы Z370. Радиатор покрывает систему VRM с помощью MosFET и его контроллера.

VRM является аббревиатурой от « Модуль регулятора напряжения » или « Модуль регулирования напряжения » и представляет собой электронный компонент, который позволяет с большей или меньшей эффективностью регулировать напряжение, подаваемое в электронной схеме и в корпусе под рукой. к процессору и памяти, и в меньшей степени, другие компоненты.

Материнская плата питается от источника ATX, который в соответствии со стандартом и спецификацией питает один или несколько шин питания напряжением 12 В, 5 В и 3, 3 В. В прошлом процессоры и другие компоненты использовали эти напряжения непосредственно для питания, но последние поколения значительно снизили свое входное напряжение, чтобы уменьшить потребление, быть более термически эффективными и, следовательно, требуют меньшего рассеяния.

В настоящее время легко увидеть процессоры, работающие с напряжениями ниже напряжения холостого хода и чуть выше 1, 2 В, когда они развивают свой полный потенциал. В настоящее время все платы подают на процессор напряжение 12 В с выделенными разъемами, и оттуда оно регулируется в соответствии с функциональными требованиями процессора.

Хорошая регулировка напряжения (напряжения) необходима для обеспечения стабильности работы процессора, постоянно потребляющего достаточную энергию

Это важно для разгона, поскольку меньшее напряжение (vdroop), чем необходимо, означает нестабильную работу и большее напряжение, чем необходимо, может привести к выработке тепла, неприемлемой для системы охлаждения, и, следовательно, к нестабильности или катастрофическим сбоям, которые, к счастью, обычно Современные процессоры защищены (в некоторой степени)

Некоторые современные процессоры решили передать управление VRM внутри инкапсуляции процессора, чтобы иметь более эффективную модель и чтобы за работу отвечал сам процессор, процессоры Haswell работали таким образом, называя себя iVRM (Integrated VRM), но Более поздние модели Intel пренебрегали этим типом дизайна, полагаясь на традиционную внешнюю модель VRM на материнской плате. Skylake и более поздние модели вернулись к внешней модели.

Назначение VRM зоны на материнской плате

При работе процессора требуется стабильное и качественное электропитание. VRM зона обеспечивает это, преобразуя входящее напряжение от источника питания в безопасное и стабильное напряжение, подходящее для работы процессора. Она также контролирует и регулирует напряжение в соответствии с требованиями процессора в различных режимах работы.

Назначение VRM зоны на материнской плате состоит в следующих основных функциях:

1. Поставка стабильного электропитания процессору.
2. Регуляция и контроль напряжения в соответствии с требованиями процессора.
3. Защита процессора от возможных сбоев и повреждений, связанных с электропитанием.
4. Повышение энергоэффективности и производительности системы.

Таким образом, VRM зона на материнской плате является важным компонентом, обеспечивающим надежную и стабильную работу процессора. Без качественной VRM зоны процессор может работать некорректно или даже повреждаться в результате неправильной подачи электропитания

При выборе материнской платы важно обратить внимание на качество и возможности VRM зоны для обеспечения стабильной работы всей системы

Регулировка напряжения питания

Такое понятие означает возможность контролировать и регулировать напряжение, подаваемое на процессор. Напряжение питания является важным параметром для стабильной работы процессора, и его корректная настройка имеет большое значение для системы в целом.

Зона VRM (Voltage Regulator Module) на материнской плате предназначена для обеспечения стабильного и надежного питания процессора. Она включает в себя множество компонентов, таких как фазовращатели, конденсаторы и контроллеры. Благодаря VRM зоне, процессор получает оптимальное напряжение питания в соответствии с его требованиями и рабочими нагрузками.

Регулировка напряжения питания осуществляется с помощью специального программного обеспечения или биоса материнской платы. Пользователь может настроить определенные значения напряжения, чтобы достичь наилучшей производительности и энергоэффективности системы. При правильной настройке можно добиться стабильной работы процессора даже при высоких нагрузках и предотвратить возможные проблемы, такие как перегрев или снижение производительности.

Стабилизация электрического тока

Стабилизация тока необходима для обеспечения надлежащей работы различных компонентов материнской платы. В VRM зоне происходит преобразование высокого напряжения поступающего со стороны блока питания в низкое напряжение, необходимое для питания процессора и других компонентов. Это происходит благодаря использованию специальных компонентов, таких как транзисторы, индуктивности и конденсаторы, которые работают вместе, чтобы осуществить преобразование напряжения.

Основная задача стабилизации тока заключается в поддержании постоянного и стабильного напряжения для каждого компонента компьютера

Это важно, потому что неправильное или нестабильное напряжение может привести к сбоям системы, перегреву компонентов и даже их поломке. Зона VRM, оснащенная необходимыми элементами, позволяет установить оптимальное напряжение для каждого компонента на материнской плате, обеспечивая надежную и стабильную работу компьютера

Пора включаться

Очевидно, что выбор блока питания требует много усилий, и это важное решение при сборке нового ПК. Но, потратив немного времени заранее, чтобы убедиться, что ваш блок питания обеспечивает компоненты вашего ПК надежным, стабильным и безопасным питанием, вы сэкономите огромное количество времени в долгосрочной перспективе и поможет сделать ваш ПК лучше и эффективнее

машина.

На что обратить внимание при покупке блока питания для компьютера. Последнее обновление: 2 марта 2022 г

Последнее обновление: 2 марта 2022 г.

При сборке компьютера многие упускают из виду важность выбора хорошего блока питания. Обычно это происходит потому, что это не очень интересно или не дает очевидных преимуществ конечному продукту

Однако хороший блок питания не только обеспечивает электричеством вашу систему. Он может подавать чистое и стабильное напряжение, чтобы избежать сбоев системы. Блок питания должен обеспечивать достаточное количество сока для работы компьютера. Выбор правильного блока питания для вашего компьютера может избавить вас от головной боли в будущем. Использование неподходящего источника питания может не только сократить срок службы компонентов, но и повредить их. Предположим, блок питания не может справиться с нагрузкой всех компонентов в вашей сборке. В этом случае могут возникнуть сбои, зависания, потеря данных или отказ компонентов.

Качественный блок питания (БП) необходим для создания надежного компьютера, который прослужит долго.

Если вы собираете новый ПК или заменяете существующий блок питания и не знаете, как выбрать хороший блок питания, соответствующий вашим потребностям, то это руководство для вас.

Ознакомьтесь с моими рекомендуемыми блоками питания ниже.

Профилактика блока питания

Как и со всеми другими компонентами, БП нуждается в периодической чистке. Со временем, вентилятор собирает большое количество пыли, а потому, эффективность его охлаждения снизится. Охлаждение этого компонента – важная часть. Желательно, пылесосить его и чистить его от пыли каждые полгода-год. Тогда стабильность обеспечена.

Кроме этого, стоит следить, чтобы вентилятор вращался свободно и ему ничего не мешало. Иногда создаются различные проблемы ввиду того, что кулер заедает – он не может по каким-либо причинам создавать поток воздуха. Такое решается регулярной смазкой механизма вращения, а также размещением компьютера в хорошо проветриваемом помещении, чтобы не давать вентилятору забиваться большим количеством пыли.

Также, если расположить системный блок на заземленной линии, не перегружать сеть другими приборами, то шанс сбоев во время работы понизится.

Питание

Для обеспечения материнской платы и многих подключенных к ней устройств необходимыми напряжениями, блок питания (PSU, Power Supply Unit) имеет несколько стандартных разъёмов. Главным из них является 24-пиновый разъём ATX12V версии 2.4.

Выдаваемые напряжения зависят от блока питания, но промышленными стандартами являются напряжения +3,3, +5 и +12 вольт.

Центральный процессор основную часть питания берёт с 12-вольтных контактов, но для современных мощных систем этого недостаточно. Чтобы эту проблему решить, предусмотрен дополнительный 8-пиновый разъем питания, несущий ещё четыре 12-вольтных линии.

Цветная маркировка проводов от блока питания позволяет определить, где какой провод. Но на разъёме материнской платы никаких маркировок нет. Ниже приведена распиновка обоих разъёмов на плате:

Линии +3,3, +5 и +12В обеспечивают питанием различные компоненты самой материнской платы, а также процессор, DRAM и любые устройства, подключенные к разъемам расширения, таким как порты USB или слоты PCI Express. Все, что использует порты SATA, требует электропитания непосредственно от блока питания, а слоты PCI Express не могут предоставить своим устройствам более 75 Вт. Если какому-то устройству недостаточно этой мощности (например, многим видеокартам), то его тоже следует запитать напрямую с блока питания.

Но есть более серьезная проблема, чем наличие достаточного количества линий 12В: процессоры на этом напряжении не работают.

К примеру, процессоры Intel, совместимые с нашей материнской платой Asus Z97, имеют рабочее напряжение от 0,7 до 1,4 вольт. Это не фиксированное напряжение, потому что для экономии энергии и уменьшения нагрева современные процессоры умеют регулировать входное напряжение в зависимости от своей нагрузки. При простое процессор может отключиться,

потребляя при этом менее 0,8 вольт. А затем, при полной нагрузке всех ядер, потребление возрастет до 1,4 или более вольт.

Блок питания предназначен для преобразования переменного тока сети (110 или 220 В, в зависимости от страны) в фиксированные напряжения постоянного тока, поэтому нужны дополнительные элементы цепи для регулировки этих фиксированных напряжений. Они так и называются – модули регулирования напряжения (VRM, Voltage Regulation Modules) и их легко можно найти на любой материнской плате.

Каждый VRM (выделен красным) обычно состоит из 4 деталей:

  • 2 мощных управляющих MOSFET-транзистора (синим);
  • 1 дроссель (фиолетовым);
  • 1 конденсатор (жёлтым). Глубже познакомиться с их работой можно на Wikichip, мы лишь кратко рассмотрим несколько моментов. Каждую VRM принято называют фазой, и чтобы обеспечить достаточное питание современному процессору, таких фаз необходимо несколько. К примеру, наша материнская плата имеет 8 VRM, называемых 8-фазной системой.

VRM обычно управляются специальной микросхемой, которая переключает модули в соответствии с требуемым напряжением того или иного устройства. Такая микросхема называется многофазным ШИМ-контроллером; Asus называет ее EPU (Energy Processing Unit). Транзисторы и чип довольно сильно нагреваются при работе, поэтому часто оснащаются общим радиатором для отвода тепла. Даже стандартный процессор, такой как Intel i7-9700K, может потреблять ток более 100А при полной загрузке. VRM очень эффективны, но они не могут изменять напряжение без некоторых потерь. Нетрудно догадаться, куда лучше всего положить тост, если у вас сломался тостер.

Снова взглянув на полную фотографию нашей платы, можно увидеть и пару модулей VRM для DRAM, но так как там нет таких напряжений, как на ЦП, эти VRM греются не сильно и в радиаторе не нуждаются.

Working of the Voltage Regulatory Module

Now that you have the general concept of each VRM component, let’s see how the buck converter works to step down voltage and distribute power efficiently. I will use bullet points to make this easier to understand:

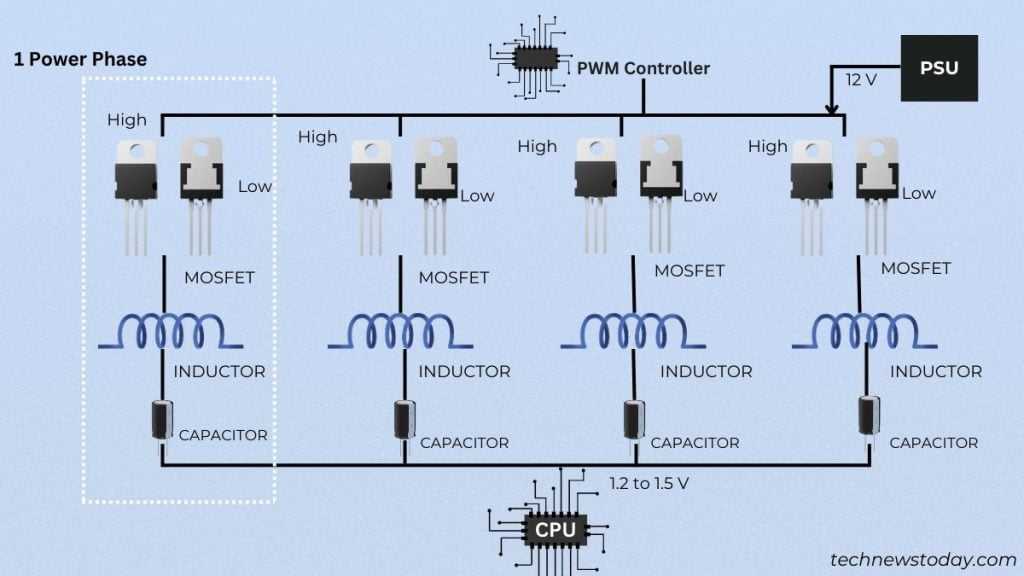

Illustration: General Working of Motherboard VRM

  • First, the raw voltage (12 V) reaches the MOSFET.
  • The primary or high-side switch closes the circuit. This means the electricity is now passed to the choke.
  • Here, the supplied power is filtered, and the coils are charged. Once the inductor fully charges, its output will have the same voltage as the input. And the energy is stored in a magnetic field.
  • It’s the PWM Controller that instructs the choke to discharge the right amount of voltage (1.2 to 1.5 V) to the CPU. This lasts as long as the circuit remains closed. The same goes for RAM (1.2 to 1.4 V).
  • As soon as the circuit is open, the voltage starts to drop. But keep in mind that when the high-side switch is open, the low-side remains closed, and vice versa. If both open, the magnetic field may collapse, damaging the CPU’s life permanently. This completes the first round.
  • Since the CPU will take a large amount of power, the choke may lack electricity for the next round. That’s when capacitors come into play, which were storing small amounts of charges in the previous steps.
  • The same energy is used to charge the inductors and this is how the CPU/RAM receives clean and consistent voltage.
  • To provide more stable power, several such circuits are connected. This is what we call a multiphase VRM.

Характеристики блока питания

Мощность, Вт

Является главным параметром компьютерного блока питания. Желательно использовать БП с запасом мощности, чтобы обеспечить максимально эффективную работу системы под нагрузкой. Более мощные блоки питания обладают хорошей силой тока по линии 12 вольт, что исключает «просадки» в моменты пикового потребления энергии процессором или видеокартой.

Разъемы блока питания (стандарты ATX12V, EPS12V)

ATX12V (версия 1.3, устаревшая) – стандарт включает в себя разъёмы: 20-pin для питания материнской платы; 4-pin для питания процессора; molex-коннектор (4-pin) для питания: жесткого диска, оптического привода; floppy-коннектор (4-pin) для питания флоппи-дисковода.

ATX12V (версия 2.0 и выше) – стандарт используется в настоящее времени и включает в себя разъемы: 24-pin для питания материнской платы; 4+4-pin для питания процессора; molex (4-pin) для питания системы охлаждения, 15-pin SATA для питания: жесткого диска, оптического привода; 6-pin PCI-E и/или 8-pin PCI-E для дополнительного питания видеокарты.

EPS12V (версия 2.9 и выше) – стандарт, разработанный для серверного сегмента. Но несмотря на это, данную маркировку можно найти практически на любом компьютерном блоке питания, который обладает мощностью от 500 Ватт и имеет разъем 8-pin для питания процессора. Связано это с тем, что производители стараются подчеркнуть надежность своего БП.

Охлаждение блока питания

На данный момент, компьютерные блоки питания оснащаются вентиляторами 120 — 140 мм. Именно такой диаметр обеспечивает наилучшее охлаждение и низкий уровень шума в сравнении с кулерами 80 мм, которые имели место быть в устаревших моделях БП.

Также существуют компьютерные блоки питания без вентиляторов. Для рассеивания тепла в таких моделях применяются радиаторы. Плюс таких БП — бесшумность. Недостаток — ограничение по мощности (около 600 Вт).

Блок питания (БП) – обязательная составная часть любого компьютера, обеспечивающая электроэнергией все его устройства.

Собирая компьютер, блок питания можно приобрести отдельно, или же вместе с корпусом системного блока (когда БП продается как его часть). Последний вариант выгоден в денежном плане, но подходит только для офисных и других маломощных компьютеров

Для игровых же машин и компьютеров, предназначенных для серьезной работы, блок питания лучше покупать отдельно, уделив достаточное внимание его соответствию требованиям видеокарты, процессора и других внутренних устройств

О том, какие характеристики блока питания необходимо учитывать при его выборе, и пойдет речь в статье.

Эффективность блока питания имеет значение

Мощность — это лишь один из показателей производительности блока питания. Другим является рейтинг эффективности, который является мерой того, сколько мощности постоянного тока он отправляет на ПК и сколько теряется в основном на тепло. Эффективность важна, потому что от нее зависит, сколько вы потратите на поддержание работоспособности вашего ПК.

В качестве примера рассмотрим ПК, которому требуется мощность 300 Вт. Если вы используете блок питания с КПД 85%, ваш ПК будет потреблять около 353 Вт входной мощности от вашей энергетической компании.С другой стороны, блок питания с эффективностью всего 70% будет потреблять от стены 428 Вт мощности. Выбор более эффективного блока питания сэкономит вам деньги на ежемесячных счетах за электроэнергию.

В то же время блок питания с более высоким рейтингом эффективности позволит вашему компьютеру работать с меньшим охлаждением. Каждый компонент ПК выделяет некоторое количество тепла, и это, как правило, снижает производительность. Более эффективный блок питания будет рассеивать меньше тепла, что означает более тихую работу системы благодаря вентиляторам, которым не нужно работать так быстро или долго, а также повысить надежность и увеличить срок службы.

Что такое сертификация 80 PLUS? эм>

При поиске блоков питания вы обнаружите, что многие из них имеют этикетки сертификации 80 PLUS. 80 Plus — это программа сертификации, которую производители могут использовать для обеспечения определенных гарантий того, что их блоки питания будут соответствовать определенным требованиям эффективности. Сертификация 80 PLUS имеет различные уровни, от базовой сертификации до уровня Titanium, а блоки питания оцениваются независимыми лабораториями для обеспечения следующих уровней эффективности для потребительских 115-вольтовых систем питания:

% номинальной нагрузки 10% 20% 50% 100%
80 ПЛЮС 80% 80% 80%
Бронза 80 PLUS 82% 85% 82%
80 PLUS Silver 85% 88% 85%
80 PLUS Gold 90% 87%
80 PLUS Platinum 90% 92% 89%
титан 80 PLUS 90% 92% 94% 90%

Когда вы покупаете блок питания в Newegg, вы можете выбрать фильтр по уровню сертификации 80 PLUS. Это упрощает настройку именно того уровня эффективности, которого вы хотите достичь на своем новом ПК.

Определение и назначение

Согласно техническому определению, блок питания — это электрическое устройство, предназначенное для формирования напряжений питания. БП — вторичный источник электропитания.

Открываем техдокументацию и читаем. Вторичный источник электропитания преобразует параметры электроэнергии основного источника электроснабжения, например, промышленной сети в электроэнергию с параметрами, необходимыми для работы вспомогательных устройств.

Делаем вывод: назначение блока питания — обеспечение устройств, работающих от электроэнергии, напряжением с заданными параметрами, необходимыми для их функционирования.

Как VRM улучшает производительность?

Цель VRM — обеспечить чистую и надежную электроэнергию. Тем не менее, даже базовый VRM может обеспечить достаточную производительность для поддержания ЦП среднего уровня на штатных скоростях. При разгоне или превышении пределов компонентов качество VRM становится более важным.

Любителям разгона следует искать VRM, состоящий из надежных компонентов. Если его компоненты дешевы, они могут не обеспечивать достаточное напряжение под нагрузкой, вызывая неожиданные отключения. Наиболее изменчивые компоненты — конденсаторы и дроссели.

Ищите герметичные конденсаторы. Они часто продаются под такими названиями, как «Японские конденсаторы», «Темные конденсаторы» или «Твердые конденсаторы». Высокий разгон также потребует лучших дросселей. Вы можете найти их под названиями суперферритовые дроссели (SFC) или «дроссели из высококачественного сплава»

Также обратите внимание на радиаторы над некоторыми или всеми полевыми МОП-транзисторами — если возможно, с ребрами

Кроме того, те, кто использует процессоры с более высокой мощностью, такие как Threadripper, должны убедиться, что они получают VRM хорошего качества на своих материнских платах

Многие производители готовы к использованию Threadripper в этом отношении, но с процессорами, которые потребляют много энергии, очень важно убедиться, что вы можете получать чистую мощность как можно чаще

Напряжение 5 В Standby: поддержка режима ожидания

Напряжение 5 В Standby — одно из напряжений, которое поддерживается блоком питания компьютера. Это напряжение обеспечивает работу режима ожидания (standby), который позволяет компьютеру переходить в низкопотребляющий режим, когда он не используется.

Напряжение 5 В Standby обычно предоставляется непрерывно, даже когда компьютер полностью выключен. Оно позволяет поддерживать некоторые функции, такие как прослушивание сигнала включения (power-on signal), который может быть отправлен по сети или с помощью пульта дистанционного управления. Также оно обеспечивает питание для некоторых компонентов, таких как USB-порты, которые могут использоваться для зарядки мобильных устройств или подключения периферийных устройств.

Напряжение 5 В Standby обычно имеет небольшую мощность, поэтому его использование не влияет на энергопотребление компьютера в режиме ожидания. Оно является надежным и стабильным и может использоваться в течение длительного времени без перегрева или повреждения блока питания.

Напряжение 5 В Standby — важный элемент блока питания компьютера, который обеспечивает поддержку режима ожидания и позволяет использовать некоторые функции даже при полном выключении компьютера.

Супервизор

Микросхема обеспечивает функционирование основных защит в блоке (превышения выходных напряжений, превышение выходного тока и прочее), управляет включением и выключением блока по сигналам с материнской платы.

Теперь вы представляете, как обстоит дело со схемотехникой в наши дни. А что нас ждет в будущем? В мае 2020 года компания Интел выпустила новый ATX12VO (12 V Only) Desktop Power Supply Disign Guide в котором описывает совершенно новые БП: у блока осталось только одно напряжение — 12 В. Нужные напряжения будет преобразовывать материнская плата. Дежурный источник питания с напряжения 5 В перейдет на 12 В. При этом размеры блоков АТХ остаются такими же. Это сделано для того, чтобы сохранить совместимость со старыми корпусами. Правда, пока производители не торопятся переходить на этот формфактор.

Участвует в любой системе VRM

Система регулирования напряжения (VRM) требует нескольких важных элементов, особенно складов, где энергия накапливается перед прохождением фильтра, который является самим регулятором напряжения. Эта задача выполняется инструкторами, которые представляют собой те небольшие склады, которые используют MosFET, с воротами, которые позволяют пропускать соответствующее напряжение по требованию заказчика, в данном случае — процессору.

VRM состоит из следующих элементов:

MosFETs ICC Драйвер Конденсаторы Дроссели или Удары

Мы обсуждали, что процессор сообщает системе MosFET, какое напряжение он хочет в любое время, поскольку теперь напряжения могут быть переменными, и для этого ему требуется контроллер, который сообщает MosFET, какое напряжение он должен пропустить. Это делается с помощью «Драйвер IC» или «Драйвер IC».

Многие производители сконцентрировали контроллеры ИС на самих MosFET в решениях, называемых цифровыми VRM или высокоэффективными VRM, поскольку концентрация позволяет увеличить число фаз, эффективность и, по логике, тепло, выделяемое этими элементами, что является Логично, что они достаточно чувствительны к теплу, но также, в зависимости от качества, хорошо подготовлены к работе при высоких температурах.

Дроссели — это другие основные электронные компоненты в любой системе VRM. Эти типы элементов служат именно для преобразования сигналов переменного тока в постоянный ток. Он состоит из спирали, которая проходит через намагниченное ядро, и хотя они являются проводниками обоих типов токов, их реактивное сопротивление вызывает значительное уменьшение прохождения переменного тока. Качество материнской платы для разгона во многом зависит от их качества.

В этой материнской плате Gigabyte Aorus с чипсетом X470 мы можем сосчитать 8 шоков с легированными сердечниками, которые образуют 8 фаз питания. Основные компоненты VRM, MosFET и их цифровые контроллеры находятся под алюминиевыми радиаторами, соединенными тепловой трубкой.

Для каждой фазы, которую мы видим на пластине, мы можем подсчитать удушение, фактически, это наиболее видимый элемент в этом типе установки, и много раз мы путаем их с самими MosFET, но это, без сомнения, будут те, которые скрыты Под радиатором, который обычно устанавливают все материнские платы для своих систем питания процессора. Ключ к стабильности лежит в них и в качестве всех компонентов вокруг них, включая количество слоев печатной платы, поэтому ничто не может быть оставлено на волю случая.

Как выбрать материнскую плату с оптимальным VRM

Когда вы выбираете материнскую плату для своего компьютера, важно обратить внимание на параметры VRM (Voltage Regulator Module). VRM отвечает за подачу правильного напряжения на процессор и другие компоненты системы. Необходимо выбрать материнскую плату с оптимальным VRM, чтобы обеспечить стабильную и надежную работу компьютера

Необходимо выбрать материнскую плату с оптимальным VRM, чтобы обеспечить стабильную и надежную работу компьютера.

Вот несколько ключевых факторов, которые следует учитывать при выборе материнской платы с оптимальным VRM:

Фазы питания VRM: Чем больше фаз питания, тем более эффективным и стабильным будет VRM. Хорошие материнские платы обычно имеют 8-16 фаз питания

Если вы планируете разгонять процессор или использовать его для интенсивных задач, рекомендуется выбрать материнскую плату с более высоким количеством фаз питания.
Тип фаз питания: Существует несколько типов фаз питания, включая аналоговые и цифровые
Цифровые фазы питания обычно более эффективны и точны в подаче напряжения, поэтому рекомендуется выбирать материнские платы с цифровыми фазами питания.
Охлаждение VRM: Важно обратить внимание на систему охлаждения VRM. Если VRM перегревается, это может привести к понижению производительности и повреждению компонентов
Проверьте, есть ли на материнской плате радиаторы и вентиляторы для охлаждения VRM.
Марка и модель материнской платы: Некоторые производители материнских плат известны своим качеством и надежностью

Исследуйте репутацию различных марок и моделей материнских плат, чтобы выбрать ту, которая соответствует вашим потребностям и требованиям.

Не забывайте, что выбор материнской платы должен быть согласован с остальными компонентами вашего компьютера, такими как процессор, оперативная память и видеокарта. Убедитесь, что материнская плата с оптимальным VRM совместима со всеми остальными компонентами, чтобы обеспечить стабильную работу вашего компьютера.

Преимущества выбора материнской платы с оптимальным VRM:
Преимущество
Описание

Стабильность работы
Система питания VRM обеспечивает стабильное напряжение для работы процессора и других компонентов, что позволяет избежать сбоев и перегрева.

Более высокая производительность
Качественный VRM может обеспечить достаточно энергии для процессора, что в свою очередь повышает производительность системы в целом.

Возможность разгона
Оптимальный VRM позволяет разгонять процессор до более высоких частот, что может быть полезным для геймеров и энтузиастов.

Оптимальные температуры VRM

Температура VRM – важный параметр, который влияет на стабильность работы процессора и в целом на производительность всей системы. Оптимальные температуры VRM зависят от конкретной модели материнской платы и процессора.

В среднем, оптимальная температура VRM составляет около 50-70 градусов Цельсия. Если температура превышает эти значения, то это может привести к понижению стабильности работы системы, возникновению проблем с производительностью или даже к перегреву и выходу из строя компонентов.

Для поддержания оптимальной температуры VRM рекомендуется использовать хорошо продуманную систему охлаждения, например, вентиляторы или радиаторы. Это позволит предотвратить перегрев компонентов и обеспечит долгую и надежную работу системы.

Важно отметить, что температура VRM может быть значительно выше во время интенсивной работы компьютера, например, во время игровых сессий или других процессоро-загруженных задач. Однако, даже в таких случаях, температура VRM должна оставаться в пределах безопасных значений, определенных производителем

Защита от перегрева (OTP)

Как следует из её названия (OTP – Over Temperature Protection), защита от перегрева выключает блок питания, если температура внутри его корпуса достигает определённого значения. Ей оснащены далеко не все блоки питания.

В блоках питания можно увидеть термистор, прикреплённый к радиатору (хотя в некоторых БП он может быть припаян прямо к печатной плате). Этот термистор соединён с цепью управления скоростью вращения вентилятора, он не используется для защиты от перегрева. В БП, оборудованных защитой от перегрева, обычно используется два термистора – один для управления вентилятором, другой, собственно для защиты от перегрева.

Напряжение 3,3 В Standby: поддержка функций включения питания и ведения журнала ошибок

В блоке питания компьютера одной из важных характеристик является напряжение 3,3 В Standby. Это напряжение постоянного тока, которое поддерживается даже когда компьютер находится в режиме ожидания или выключен.

Напряжение 3,3 В Standby необходимо для поддержки функций включения питания и ведения журнала ошибок. Когда компьютер находится в режиме ожидания, сигналы включения питания поступают на специальные контроллеры, которые отвечают за включение системы при получении соответствующего сигнала. Напряжение 3,3 В Standby питает эти контроллеры, чтобы они могли выполнять свои функции даже в режиме ожидания.

Кроме того, напряжение 3,3 В Standby также используется для поддержки функций ведения журнала ошибок. Во время работы компьютера, если происходит какая-либо ошибка, система может сгенерировать сообщение об ошибке и записать его в журнал. Напряжение 3,3 В Standby питает контроллеры, которые отвечают за ведение журнала ошибок, и позволяет им выполнять свои функции даже при выключенной системе.

Наличие напряжения 3,3 В Standby в блоке питания компьютера обеспечивает надежную работу функций включения питания и ведения журнала ошибок, что важно для обеспечения стабильной и безопасной работы компьютерной системы

Описание VRM зоны на материнской плате

VRM зона является одной из самых важных частей материнской платы, так как от нее зависит эффективная работа и стабильность питания процессора. VRM зона состоит из нескольких элементов, включая:

  • DC-DC преобразователь — отвечает за преобразование постоянного напряжения (от блока питания) в переменное напряжение, необходимое для работы процессора;
  • Модули питания — предназначены для обеспечения стабильного и надежного питания процессора;
  • Модули управления — отвечают за контроль и регулировку напряжения, сигнализацию о проблемах и защиту от перегрева.

VRM зона должна быть охлаждаемой, так как при работе процессора эти компоненты нагреваются. Для охлаждения VRM зоны на материнской плате устанавливаются радиаторы или вентиляторы.

Особенно важно отметить, что VRM зона должна быть достаточно мощной для обеспечения требуемого питания процессора. В противном случае, нерегулярные напряжения могут привести к нестабильной работе компонентов, перегреву и сбоям системы

Функциональное назначение VRM зоны

VRM зона на материнской плате выполняет важную функцию в работе компьютера. VRM (Voltage Regulator Module) отвечает за стабильность и регулировку напряжения, поступающего на процессор. Что бы процессор мог работать стабильно и эффективно, требуется оптимальное энергопитание. Именно это задача VRM.

Зона VRM состоит из нескольких компонентов, включая конденсаторы, катушки, микросхемы и регулирующие модули, которые совместно обеспечивают стабильное напряжение для процессора.

VRM зона контролирует и регулирует напряжение с помощью электронных компонентов, которые осуществляют преобразование напряжения от источника питания к необходимому процессору. Это позволяет процессору работать с высокой стабильностью и эффективностью.

VRM зона также предоставляет защиту от перенапряжения и перегрузки, что помогает предотвратить повреждение процессора при непредвиденных ситуациях. Благодаря этому, VRM зона играет важную роль в обеспечении надежной работы компьютера.

В целом, VRM зона является неотъемлемой частью материнской платы, которая обеспечивает оптимальное энергопитание процессора и защищает его от перегрузки. Это позволяет максимально использовать потенциал процессора и обеспечивает стабильность работы компьютера в целом.

Структура VRM зоны на материнской плате

Структура VRM зоны обычно включает следующие основные компоненты:

  1. Модули питания – это компоненты, отвечающие за поставку электропитания на процессор. Они преобразуют напряжение из источника питания материнской платы (обычно это блок питания компьютера) в оптимальное для работы процессора.
  2. Фазированный контроллер питания – это специальный чип, который регулирует работу модулей питания. Он определяет, сколько фаз необходимо активировать для обеспечения нужного напряжения процессора в зависимости от его нагрузки.
  3. Дроссели и фильтры – это компоненты, которые позволяют сгладить колебания напряжения и шумы на выходе модулей питания. Они предотвращают проникновение помех в питание процессора, что может негативно сказаться на его работе.
  4. Радиаторы и тепловые трубки – VRM зона на материнской плате часто снабжена радиаторами и тепловыми трубками для охлаждения. Это необходимо, чтобы предотвратить перегрев компонентов VRM и обеспечить их надежную работу.

Вместе эти компоненты VRM зоны обеспечивают стабильное и эффективное питание процессора, что важно для его нормальной работы
