Как установить и снять кулер на процессоре

Снимаем кулер с процессора – виды креплений вентилятора и их особенности

Разборка системного блока с целью произведения технического обслуживания процедура порой сложная. Особенно если речь заходит о снятии кулера с процессора. Сама процедура достаточно простая, но в процессе могут возникнуть сложности, особенно с разными видами креплений.

Процедура снятия

Если откинуть возможные нюансы, речь о которых пойдет далее, то процедура не кажется такой уж и сложной

Следует только помнить о том, что все действия следует проделывать осторожно. Основным правилом разборки всегда является: «не пытаться прикладывать усилий, особенно если «железо» сопротивляется им»

Следование такому правилу позволит избежать ненужных механических повреждений. Чтобы снять кулер с процессора потребуется:

Выключить компьютер.
Отключить сетевой фильтр и кабели питания.

Важно! Не лишним будет дать компьютеру постоять 10 минут перед дальнейшей разборкой. Это связано сразу с двумя факторами: нагрев и остаточный заряд в конденсаторах

Первое просто неприятно. Второе может причинить ощутимый вред пользователю и даже комплектующим, при плохой изоляции блока питания.

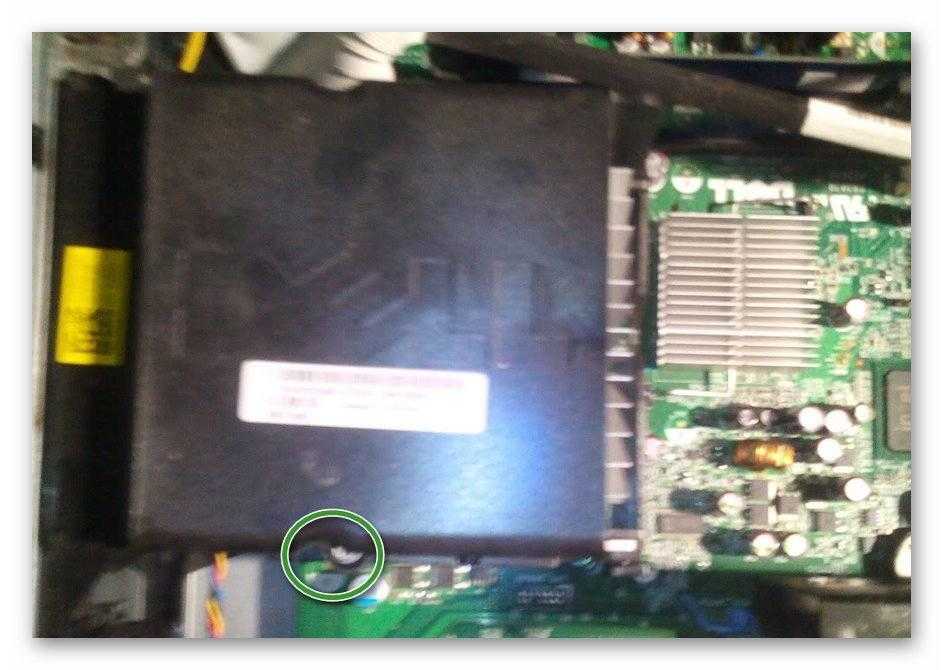

Выкрутить болты на корпусе. Для удобства в понимании они показаны на изображении. Следует иметь в виду, что выкручивать нужно именно правую крышку (если смотреть сзади, соответственно левую – если смотреть на системный блок спереди). Противоположная зафиксирована сильнее (нередко даже припаяна к корпусу).
Если ключ (зелёный овал на изображении выше) по каким-то причинам загнут, то это единственный момент, когда можно взять плоскогубцы или любой подручный инструмент и причинить компьютеру механические повреждения.

Отключаем провода внутри

Особенно важно отключить коннектор, отмеченный фиолетовым. Распознать аналогичный коннектор независимо от формы легко: он выходит из вентилятора (кулера, отмечен красным).

Примечание! В целом полностью отключать провода и вынимать оперативную память для снятия кулера с процессора не обязательно, но для первых 10-15 снятий это обязательно. Чтобы руки привыкли к операции и не могли причинить вред окружающим компонентам.

Снять сам вентилятор охлаждения вместе с радиатором с процессора. Практически всегда они поставляются в сборе и снимаются тоже вместе.

Процедура снятия кулера с процессоров AMD или Intel зависит от способа его реализации и может потребовать, как минимальных усилий, так и огромных физических затрат. Каждый из случаев рассмотрим отдельно.

Крепление кулера

Креплением определяется какой алгоритм дальнейших действий следует применить. Крепиться вентилятор охлаждения может следующими способами:

защёлки (разнотипные);
шурупы;
пазы;
гибридные варианты.

Поэтому рассмотрим каждый из типов отдельно с упоминанием необходимых инструментов.

Защёлки

Защелки считаются распространённым вариантом для кулеров на сокете 775 (Intel), хотя встречаются и в других спецификациях. На защёлки крепятся бюджетные вентиляторы. Эти защёлки и являются главным уязвимым местом для таких охладительных систем.

Чтобы снять кулер с процессора на защелках, потребуется повернуть против часовой стрелки 4 механизма (необходимо сделать поворот на ¼ круга). Взявшись за железную часть потянуть кулер.

Если защёлки обломаются (они очень нежные и усилие для открытия граничит с усилием для разлома) лучше обратиться в сервисный центр. Без должного опыта снять или установить обратно кулер с повреждённой защёлкой почти невозможно.

Шурупы

Для снятия такой системы охлаждения потребуется отвёртка (крестовая или соответствующая типу шурупа). Либо альтернативный инструмент вроде тонких плоскогубец, чтобы выкрутить шуруп

Проявляя благоразумие и осторожность можно справиться и ножом, рискуя меньше, чем при открытии защёлок голыми руками

Выкручиваются 4 болта (они при этом не вынимаются из корпуса вентилятора), после чего освобождённый элемент можно спокойно снять.

Способ крепления характерен процессорам AMD и их системам охлаждения. Выглядит конструкция следующим образом и отличается рычагом:

Это рычаг потребуется повернуть, чтобы освободить систему охлаждения, после чего её можно вытянуть.

Комбинированный способ

Комбинированные системы креплений встречается в так называемых брендовых компьютерах, где защёлка сочетается с болтами (реже встречается всё и сразу). Система охлаждения при этом сделана максимально простой и от того меньше подвержена повреждениям при разборке.

Алгоритм разборки при этом повторяет действия для каждого из соответствующих типов. Соблюдается порядок: сначала шурупы, потом защёлки.

Системы жидкостного охлаждения снимаются значительно сложнее. При этом для каждой модели процедура уникальна, поэтому описать общую процедуру не представляется возможным.

Лучший кулер

Таким образом, лучший кулер для процессора – это тот, за которым регулярно ухаживает пользователь. Деталь должна быть своевременно очищена и смазана. Эти процедуры обеспечат надежную и комфортную работу вентилятора практически любой модели.

Что же касается конкретных характеристик лучшего кулера, так большинство деталей сегодня изготавливаются с подобными параметрами, особенно это характерно для вентиляторов. Конечно, бывают «игровые» модели, которые обеспечивают хорошее охлаждение, но их использование целесообразно только при высокой нагрузке на процессор: требовательных играх, работе с несколькими массивными программами одновременно, сложной обработке аудио или видео. Если говорить о производителях, то высоким качеством отличаются товары таких брендов, как Cooler Master, DeepCool (отличный выбор — модель Deepcool Lucifer V2), Thermaltake (к примеру, Thermalright Macho Rev.A), Zalman (например, модель Zalman CNPS12X).

Как разобрать компьютерный вентилятор? Когда компьютер становится все громче, стоит заменить или отремонтировать вентилятор в блоке питания и на процессоре (и, возможно, на графике). Мы покажем, как разобрать старые ветряные мельницы, давая им вторую жизнь.

Почему компьютерный вентилятор такой шумный? Чаще всего увеличение шума связано с загрязнением, накопленным на лопастях. Чем толще слой грязи, тем больше сопротивление воздуху, что приводит к увеличению объема шума. Другая причина – люфт оси. Третья – высохла смазка. При чистке или для смазки нужно уметь правильно разобрать кулер.

Как это сделать? В 99% случаев для этого достаточно обычной отвертки и нескольких минут веселья. Только с блоком питания у вас должна быть еще минута, чтобы снять крышку с него, потому что сначала вам нужно повернуть его, отвинтить болты, а затем вытащить из него вентилятор. Я думаю, что каждый может справиться с этим без малейшей проблемы

Работа начинается с наклеек на вентиляторе. Наклейка скрывает резиновую заглушку, которую вам нужно чем-то поддеть и вытянуть. Крошечные плоские отвертки или иглы сделают свою работу под вашим руководством. Под заглушкой вы увидите ось, к которой прикреплены лопасти. Ось находится в самом конце и закреплена специальным штифтом, посредством которого лопасть не выпадает из вентилятора.

Вкладка может быть изготовлена из пластика или металла и имеет форму кольца. Используем отвертку, чтобы поддеть ее. Вопреки внешнему виду, удаление этого устройства не так просто и требует некоторой точности. Места для маневра мало, и все это скользко (буквально).

После вытаскивания оси с лопастями мы можем легко отделить детали от остальной части вентилятора.

Как выбрать кулер для процессора?

Приобретать систему охлаждения по остаточному принципу – распространенная ошибка. Мощный CPU без хорошего кулера при значительных нагрузках способен быстро сломаться. Помимо бюджета требуется учитывать массу нюансов, связанных с моделью процессора, комплектацией, выполняемыми задачами, размерами корпуса. Советы, как подобрать кулер для процессора:

Учитываем стандарт крепления, кулер обязательно должен подойти под сокет установленной материнской платы.
Габариты кулера для процессора – башенные модели охлаждающих систем могут не поместиться в узком корпусе.
Кулер для процессора должен нормально становится на плату, не мешая работе остальных узлов. Например, неправильно подобранные модели с габаритными радиаторами нередко перекрывают соседние слоты оперативной памяти.
Расчетная тепловая мощность вашего CPU должна быть равной или в 2 раза меньшей показателя теплоотвода TDP системы охлаждения.
Уровень шума вентиляторов влияет на комфортную работу.
Кулер для процессора с более высокими показателями TDP будет работать меньше времени в сравнении с маломощными устройствами, которым придется обдувать CPU при полной нагрузке.
Суперкулеры для разогнанных процессоров оснащены тепловыми трубками в количестве более 5 шт. Их делают двухсекционными с несколькими вентиляторами.
Контактная поверхность на подошве башенных систем должна быть ровной и отшлифованной.
Подсветка и декоративный кожух вентилятора – играет чисто декоративную роль.

Рейтинг кулеров для процессора

При комплектации собственного компьютера помимо основных характеристик охлаждающей системы желательно во внимание принимать и компанию производителя. Для примера предлагаем ознакомиться с ТОПовыми кулерами для процессоров нескольких последних лет:

Кулер для процессора Zalman CNPS10X Performa+ – уже не новая, но проверенная и популярная модель от корейского бренда. Охлаждение воздушное, радиатор алюминий-медь, частота вращения 900~2,000 ±10%, установлены подшипники скольжения. Славится бесшумной работой.

Master Air MA410P – оснащен вентилятором 120 Air Balance, имеет увеличенную площадь основания, 4 тепловые трубки, 56 пластин, ресурс подшипника 160000 ч.

Master Hyper 212 EVO – башенный кулер, радиатор на 57 пластин общей площадью 6400 см², совместимость со всеми платформами.

Noctua NH-D15 – двухсекционный австрийский кулер, вес с вентиляторами более 1 кг, высота 160 мм, два вентилятора диаметром 120 мм, крепление универсальное, рекомендуется для геймерских компьютеров.

DARK ROCK PRO 4 – премиумный кулер, TDP до 250 Вт, уровень шума 24 дБ, 7 медных тепловых трубок, гидродинамический подшипник.

Разъем для подключения вентиляторов

	Кулер № 1	Кулер № 2
Разъем для подключения вентиляторов	3-pin	4-pin

Как видим из таблицы: у первого, более дешёвого кулера — разъём 3-pin, у второго, более дорогого — 4-pin.

Визуальное отличие разъёма 3-pin от 4-pin

На обоих видах подключений (3-pin и 4-pin) скорость вращения вентилятора может регулироваться автоматически материнской платой в зависимости от температуры процессора. Но делается это разными методами. При работе с 3-х пиновыми кулерами материнская плата должна поддерживать регулировку оборотов посредством снижения и увеличения напряжения. При работе с 4-х пиновыми кулерами регулировка оборотов осуществляется с помощью ШИМ.

Если вы приобретаете кулер с 4-pin подключением и на вашей материнской плате также есть разъём для подключения кулера 4-pin — то можете быть уверены, что регулировка оборотов вентилятора будет производиться автоматически. Если же вы приобретаете кулер с 3-pin подключением и подключаете его к разъёму 4-pin на материнской плате, то здесь могут возникнуть нюансы. Как и говорилось выше, для автоматического управления оборотами 3-пинового кулера материнская плата должна уметь регулировать обороты посредством уменьшения и увеличения напряжения. Если материнская плата этого не умеет — то кулер будет всегда молотить на 100%, при этом он будет издавать больше шума, а подшипник вентилятора быстрее будет изнашиваться.

В общем, перед покупкой 3-пинового кулера для материнской платы с 4-пиновым подключением вентиляторов стоит сначала убедиться, что материнская плата сможет автоматически регулировать обороты на 3-пиновом кулере. Обычно при такой возможности в BIOS есть отдельный специальный пункт меню, который называется примерно так: «CPU Smart FAN Mode» или как-то аналогично. В нём можно переключать автоматический режим работы вентилятора — Voltage (регулировка оборотов с помощью повышения и понижения напряжения) или PWM (регулировка оборотов с помощью ШИМ).

Также есть умельцы, которые переделывают 3-пиновые кулера в 4-пиновые для тех материнских плат, которые не умеют регулировать обороты вентилятора с помощью понижения/повышения напряжения. На YouTube есть много подобных видео.

Как снять кулер с процессора AMD не повредив процессор

Как снять кулер с процессора — кулер это сочетание вентилятора и радиатора выполняющих функцию воздушного охлаждения центрального процессора в компьютере. При неисправности кулера процессор быстро нагреется от выделяемой им мощности, вследствие чего может выйти из строя. Поэтому, каждому пользователю необходимо уметь правильно снимать кулер с процессора, при этом ничего не повредив.

Общая информация

В современных компьютерах имеется несколько категорий кулеров с разными системами крепления. Здесь представлен их перечень:

Фиксирование с помощью винтов. В этом случае кулер прикрепляется к теплоотводу с использованием специальных винтов со шлицем под небольшую отвертку.

Крепление с помощью особого фиксирующего механизма, установленного на основании радиатора. Скрепленное таким образом оборудование легко снимается и устанавливается. При его снятии понадобится просто отодвинуть защелки немного в сторону.

Еще одна конструкция крепящего механизма выполнена с использованием паза. Демонтировать кулер также достаточно легко, всего-навсего нужно сдвинуть рычаг в сторону. В некоторых конструкциях крепления для действий с рычагом предусмотрена специальная скрепка находящаяся в комплекте с кулером. Также можно воспользоваться отверткой.

Есть виды кулеров, которые изготовлены монолитно с радиатором, и многие не знают как снять кулер с процессора. В этом случае нужно будет снимать радиатор вместе с вентилятором. Как правило, вариант демонтажа этого компонента становится понятным при первом осмотре.

В том случае, когда вы выполняете работу в персональном компьютере, то целесообразно расположить корпус системного блока в горизонтальной плоскости. Так как в таком положении удобнее работать и исключается возможность случайного выпадания из слотов компонентов. Обязательно уберите всю накопившуюся пыль внутри корпуса!

Теперь последовательность шагов при демонтаже кулера:

Первым делом отсоединяется провод питающего напряжения от вентилятора

Для этого нужно осторожно извлечь провод из соответствующего коннектора. В отдельных моделях он отсутствует, так как питающее напряжение подается на разъем в которое устанавливается радиатор и кулер

Далее демонтируем радиатор вместе с вентилятором. Отверткой освободите винты и отложите их в сторону. После снятия винтов, беретесь одной рукой за радиатор и легким движением вправо-влево, а затем вверх снимаете теплоотвод вместе с вентилятором. Если крепление выполнено с помощью рычага или защелок, то всего лишь отведите их в сторону и извлеките радиатор.

Когда радиатор не поддается снятию, то скорее всего теплопроводная паста на процессоре от высокой температуры высохла и образовала своеобразную накипь. Вот именно эта накипь и не дает свободно отделится радиатору от процессора. Чтобы насильно не вырывать теплоотвод, а извлечь его более щадящим способом, для этого нужно место соединения теплоотвода с процессором хорошо прогреть феном.

Материал основания

	Кулер № 1	Кулер № 2
Материал основания	алюминий	медь

Как видим, в первой дешёвом кулере основание выполнено из алюминия, в более дорогом варианте — из меди. Медь лучше алюминия отводит тепло, поэтому она предпочтительнее в конструкции кулера, особенно в основании. Часто встречаются промежуточные варианты, когда основание выполнено частично из алюминия и частично из меди. При этом происходит прямой контакт крышки процессора с тепловыми трубками.

Все кулеры представлены в перевёрнутом виде – контактной площадкой к верху

Считается, что лучшее основание — полностью из меди (тепло более равномерно распределяется по всем трубкам). Но на самом деле можно купить и добротные варианты кулеров с основанием «алюминий / медь», нужно лишь учитывать один нюанс. Дело в том, что сам кристалл процессора гораздо меньше, чем видимая его часть — крышка. Вот как выглядит процессор в привычном нам виде с крышкой, а также после скальпирования (после снятия крышки).

Фото процессора Intel Core i7-8700K

Как видим, сам кристалл гораздо меньше крышки. При работе процессора греется именно кристалл, через термоинтерфейс (термопасту или жидкий металл) тепло переходит на крышку, а от крышки через термоинтерфейс на кулер. Поскольку кристалл находится в середине, то главное, чтобы медь на основании кулера, в первую очередь, хорошо контактировала именно с серединой процессора. А теперь давайте сравним два основания «алюминий / медь».

Вид снизу – двухтрубочные кулера прямого контакта

Первый вариант основания, где трубки находятся ближе друг к другу, является более предпочтительным выбором, т.к. контакт меди с крышкой происходит ближе к середине процессора, прямо над кристаллом. Во втором же случае большая часть кристалла процессора будет контактировать с алюминием, а не с медными трубками, КПД такого решения будет ниже. Поэтому, рекомендуем выбирать варианты кулеров, где трубки на основании находятся ближе к центру.

Некоторые кулера «классической» конструкции также имеют медное основание, цена на них немного выше, но и справляются с охлаждением процессора они немного лучше, по заявлению производителей.

Медное основание в кулере обычной конструкции

При выборе основания также обращайте внимание на размер контактной площадки, у некоторых недорогих моделей площадка очень маленькая (пример ниже). Контакт с крышкой процессора будет не по всей её площади, а значит и отвод тепла менее эффективный

Вид снизу кулера с маленькой контактной площадкой

Как снять кулер с радиатора процессора

Кулеры на радиаторы процессора, как правило крепятся двумя способами: — с помощью защелок и винтов.

Как снять кулер с процессора закрепленного с помощью защелок

После того, как радиатор снят, необходимо открепить от него кулер и очистить ребра радиатора от пыли. Кулер тоже нужно почистить от пыли и в случае необходимости смазать подшипники графитной смазкой.

Для снятия кулера с радиатора, нужно отжать отверткой с плоским жалом, расположенные диаметрально противоположно две довольно тугие защелки.

Как снять кулер с процессора закрепленного с помощью винтов

На некоторых современных материнских платах радиатор процессора крепится с помощью четырех длинных винтов, способом, описанным выше при модернизации крепления.

Плата не деформируется, но в случае необходимости смазать шумящий кулер приходится снимать и радиатор, так как кулер к радиатору закреплен с помощью общих винтов.

Для удобства установки кулера и радиатора на винтах сделаны проточки в которых фиксируются фигурные стопорные шайбы, и для того, чтобы снять кулер для смазки сначала необходимо их снять.

Для этого нужно разместить радиатор с кулером на краю стола таким образом, чтобы вин мог свободно двигаться вдоль оси, не упираясь в поверхность стола. Далее нужно наложить на винт деревянный брусок или фанеру, чтобы не испортить резьбу, и молотком нанести несколько ударов.

При снятии шайб надо быть внимательным, чтобы не улетели пружины, а то придётся их потом долго искать. Кулер снят и можно приступать к его очистке от пыли и смазке.

Установка кулера на радиатор производится в обратном порядке. На винты надеваются пружины, они продевается через крепежные отверстия кулера и радиатора. Далее на винты надеваются стопорные шайбы и сажаются на прежнее место.

Чтобы надеть фиксирующую шайбу на винт нужно подобрать отрезок трубки или гайку, которая свободно надевается на всю длину винта.

Далее тиски нужно отрегулировать таким образом, чтобы между их губками было расстояние чуть больше, чем диаметр винта. Ударами молотка по головке винта забивают его в стопорную шайбу, пока она не сядет в проточку.

Если тисков под рукой нет, то можно взять трубку или несколько гаек. Длина трубки или суммарная толщина гаек должна быть чуть больше, чем длина винта от начала резьбы до проточки.

Можно на винты не надевать фиксирующие шайбы, но в таком случае устанавливать радиатор с кулером на процессор будет очень неудобно.

Радиатор процессора и кулер собраны и осталось только установить их на процессор материнской платы, не забыв равномерно размазать по поверхности процессора и радиатора старую термопасту (если она не засохшая) или нанести свежую.
