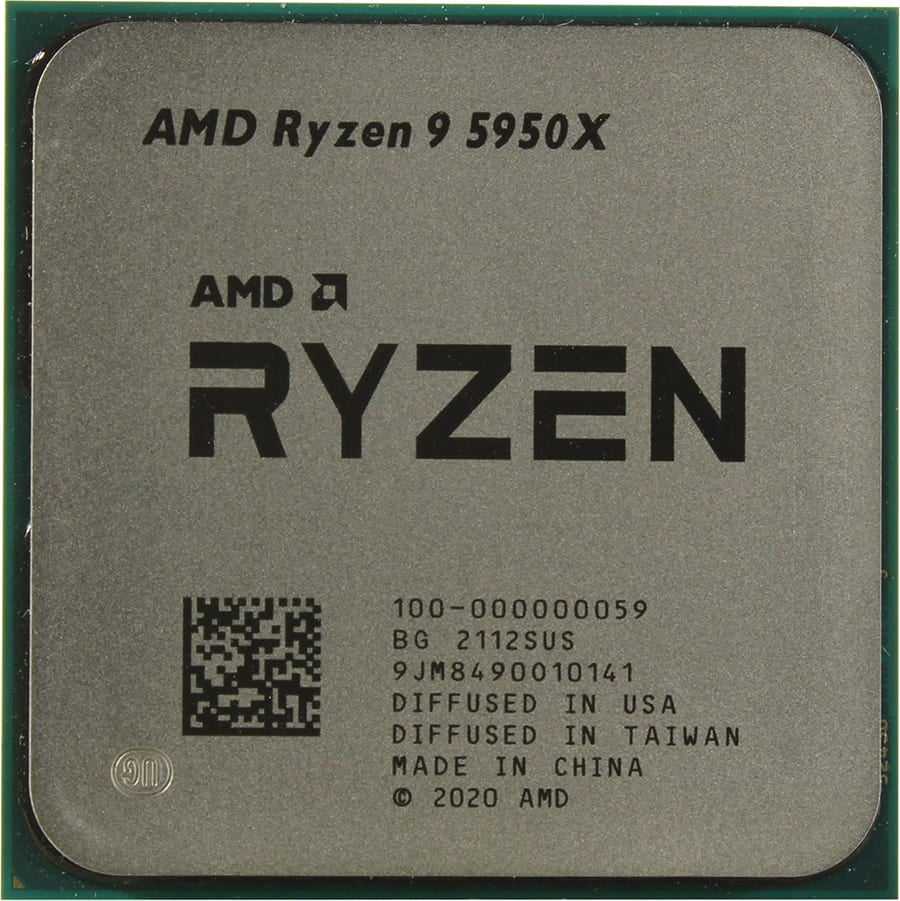

Материнские платы для Ryzen 9 5950X
16 ядер, 32 потока. Снова те же цифры по потреблению и токам, а именно: в стоке PPT = 105 Вт, PPT = 142 Вт при бусте, TDC = 95 А и EDC = 140 А.
Для работы процессора в стоке можно использовать те же платы, что и в прошлом разделе, но рассмотрим другие варианты. Снова минимально 6 линий питания и без радиаторов, естественно, уже и не обходится.
- MSI B450-A PRO MAX. Включает в себя 6 линий питания, состоящих из 6 фаз. Пиковое потребление — 184 А, TDC в районе 140 А. О данной плате мы говорили, когда рассматривали платы для разгона 5600x. В данном же случае, конечно, мы тоже можем воспользоваться разгоном, но «выжать все соки» скорее всего будет проблематично в связи с перегревом зоны питания.
- ASUS TUF B450-PRO GAMING состоит из 10 линий питания, 6 фаз. По сравнению с конкурентом мы получаем аналогичное пиковое потребление, которое находится на отметке порядка 184 А, при этом TDC находится на уровне 160 А благодаря более массивным радиаторам в зоне питания. Разгонять процессор мы также можем, но стоит следить за температурой зоны питания материнской платы.
В разгоне примем следующие лимиты: TDC = 260 A и EDC = 300 А. Достаточно большие значения, в разгоне 16 ядер хотят больше тока, чем 12. Рассматривать будем минимум 12 линий питания, которые смогут дать нам необходимые значения, не перегреваясь при этом.
- MSI MAG B550 Tomahawk. 12 линий питания, 7 фаз. Мощные мосфеты на линиях питания, не самые лучшие, но и не самые плохие радиаторы. При этом пиковое потребление ~ 360 А, а TDC ~ 300 А. Всё же радиаторы не особо массивные, но количество линий это несколько компенсирует. Мы имеем небольшой запас по току, поэтому разгон фактически для нас не ограничен.
- ASUS ROG STRIX B550-F GAMING. У платы 14 линий питания, которые состоят из 6 фаз, достаточно интересная схема питания. В данной плате 4 фазы, которые распределены на 3 линии каждая. Радиаторы достаточно массивные, хотя это всё также алюминиевые «бруски». В целом оценить пиковое потребление достаточно сложно и будем рассчитывать на те же 360 А, что у конкурента и аналогичное значение TDC ~ 300 А.
- GIGABYTE B550 AORUS ELITE AX V2. 14 линий питания, состоящих из 8 фаз. В данном случае схема питания не настолько заморочена, как у ASUS, но при этом у нас в наличии большее количество фаз, а пиковое потребление находится в районе 350 А, TDC ~ 310 А. В очередной раз GIGABYTE встречает нас не самыми лучшими радиаторами в данной ценовой категории, но это не помешает справиться с 5950x.
И посмотрим на 2 платы, которые также имеют огромный запас и будут использованы, скорее всего, только энтузиастами. Конечно, можно также использовать плату из раздела 5900x, а конкретно ASUS ROG STRIX B550-XE GAMING WIFI, но чтобы нам не повторяться мы остановимся на других. Первой будет плата от GIGABYTE:
GIGABYTE B550 AORUS Master. 16 линий питания, 16 фаз. Здесь пиковое потребление находится на отметке 980 А, а также плата с такими радиаторами должна справиться с TDC ~ 980 А. В данной модели используются настоящие радиаторы с несколькими пластинами, стоящими в ряд. Кроме этого в плате используется тепловая трубка для соединения двух радиаторов в зоне питания. К сожалению, на текущем снимке её не видно, но если посетить сайт производителя, то увидите, как она расположена. Данное решение должно обеспечить полную отдачу тока без каких-либо ограничений и нагревов.
Вторая плата из раздела с огромным запасом от MSI. У неё есть небольшие минусы, которые для некоторых будут достаточно весомыми, а именно: отсутствие подсветки и наличие всего двух разъёмов под оперативную память. Количество разъемов под оперативную память также бывает равно 4, но для этого придётся найти в продаже модель MSI MEG B550 UNIFY без приписки X, что сделать достаточно сложно.
MSI MEG B550 UNIFY-X. В своём составе имеет 16 линий питания, состоящих из 16 фаз. У данной платы какое-то запредельное значение пикового тока в районе 1260 А, TDC примерно равен 1260 А. Конечно, в сравнении с GIGABYTE уровень радиаторов несколько хуже. Да, радиаторы массивные, да, у нас есть тепловая трубка, но опять алюминиевые «бруски». Конечно, с таким количеством фаз прогреть данный радиатор становится какой-то запредельной задачей, но если всё же получится достигнуть порога 100 градусов при разгоне процессора, то ждём у нас в Discord канале, чтобы запечатлеть данный момент.
Внутреннее устройство
Давайте поразглядываем плату чуть внимательнее.
Система питания процессора
Система питания – 9-фазная, по схеме 6+3, собранная на чипе Intersil ISL95712. Все фазы идентичны и состоят из мосфетов Nikos PK618BA, с максимально допустимым током 59 А и рабочей температурой до 150°C, и PZ0903BK.
Шесть фаз идут на процессор, но это не «настоящие» фазы. ISL95712 может работать в максимальной конфигурации 4+3, т. е. 4 на CPU и 3 на SoC. Фактический режим работы – 3+3, без использования удвоителя.
Пары PK618BA просто объединены и подключены к контроллеру. Остальные три фазы, в которых можно найти драйверы ISL6625 – это питание VCore и 2 на SoC.
Система питания памяти – двухфазная, с использованием Richtek RT8120.
Все силовые элементы (за исключением питания модулей DIMM) закрыты радиаторами, что позволяет не бояться перегрева. Правда радиаторы довольно высокие, и могут появиться сложности с установкой некоторых процессорных систем охлаждения.
Разъемы PCI-Express
Размещение PCI-E слотов выполнено весьма грамотно. Один из PCI-E x1 расположен перед слотом для видеокарты, так что он останется свободным даже при установке графической платы с самым массивным радиатором.
Впрочем, и второй аналогичный разъем скорее всего останется доступным при использовании видеокарты с двухслотовой СО. Сам же разъем для «видео», как и полагается, имеет металлическую «броню» и все его 16 линий подключены непосредственно к процессору. Второй полноразмерный PCI-E слот имеет только 4 линии.
В целом все разумно и удобно.
Накопители
ASRock Fatal1ty B450 Gaming K4 имеет 6 разъемов SATA для подключения накопителей. Четыре из них обслуживаются чипсетом, и еще два – контроллером ASMedia ASM1061.
Помимо этого, на плате имеются два разъема M.2. Первый подключен непосредственно к процессору и предназначен для SSD с интерфейсом PCIe x4. Второй – к чипсету, может использоваться для накопителей SATA и PCIe x2 и делит линии с разъемами SATA3_3 и SATA4_4.
Это значит, что при установке в этот M.2 накопителя указанные два разъема SATA будут отключены. Аналогично и в обратную сторону – если накопитель подключен к какому-либо из этих двух SATA коннекторов, то второй M.2 будет отключен.
Вот только есть один нюанс. 4 порта SATA расположены параллельно плате, а два – перпендикулярно. Казалось бы, при использовании M.2 накопителя логично ожидать, что именно эти два вертикальных разъема и будут отключены – ан нет, деактивируется пара из расположенных вдоль.
Похожая ситуация с разделением ресурсов и с первым M.2. При его использовании разъем PCI-E4 (второй полноразмерный разъем) будет отключен.
Аудиокарта
Это, наверное, одна из немногих областей, где производитель явно сэкономил. Используется далеко не топовый кодек — Realtek ALC892. Естественно, присутствует изоляция аудиотракта от остальных частей материнской платы, а также установлены специализированные электролитические конденсаторы.
USB, LAN и проч.
Сетевой чип — Realtek RTL8111H. Проверенное решение, хотя кому-то наверняка хотелось бы увидеть тут чип от Intel или Killer. Тем не менее, расстраиваться нечему. Гигабитная сеть есть, и не хуже, чем у других.
Чип Pericom PI3EQX обслуживают порты USB 3.1 на задней панели, а ASMedia ASM1543 – для поддержки Type-C.
Для работы используемого устаревшего разъема D-SUB (VGA) установлен чип Realtek RTD2168. Для RGB подсветки применяется контроллер nuvoton N76E885AT, а чип, помеченный 232GG, обеспечивает работу имеющегося COM-порта.
Что касается подключения вентиляторов, то на плате есть 5 разъемов. Один – процессорный, рассчитанный на нагрузку 1 А, четыре остальных – универсальные, с максимальным допустимым током 2 А.
Важные детали
Почему так мало плат от ASUS, как примеров? ASUS — тоже отличные платы, но их стоимость не всегда соответствует характеристикам. Данные платы, особенно в средней и максимальной категории, могут отличаться аудио SupremeFX S1220A, дополнительными разъемами, платами расширениями, которые конкуренты обычно не предлагают.
Материнские платы ASRock не рекомендуются к использованию в максимальных категориях для процессоров 5900x и 5950x по причине того, что стабильность питания, а также величина Vdroop для старших процессоров не дотягивает до конкурентов, хотя ASRock уверяет, что всё согласно спецификаций питания от Intel на процессорах AMD, что само по себе звучит странно. В некоторых платах B450 много ограничений в BIOS, в особенности по шагу напряжения для питания оперативной памяти, поэтому если будет желание купить другую плату не из списка, то необходимо быть достаточно внимательными. Конечно, это всё не означает, что платы плохие, но это может стать некоторым ограничением для использования в руках энтузиастов. Для обычных пользователей или того, кто не гонится за предельными разгонами данный платы — отличный выбор.
Внешний вид BIOS. По внешнему виду рекомендаций никаких не будет. Это выбор каждого, кому-то нравится стиль MSI, а другие люди не переносят GIGABYTE.
Ниже можно примерно увидеть, как выглядит BIOS у разных производителей.
GIGABYTE
ASUS
MSI
ASROCK
BIOSTAR
По материнским платам Gigabyte старайтесь избегать плат с двойными BIOS (Dual BIOS, можно увидеть в спецификации на сайте производителя) в случае, если планируется заниматься разгоном, в связи с тем, что переключения с основного BIOS на резервный придётся видеть часто в период настройки системы, что будет доставлять дискомфорт и добавит несколько ненужных действий. В большинстве случае восстановить BIOS не составляет никакого труда, а если у платы есть функция FlashBack, то тем более
Кроме этого с осторожностью выбирайте платы Gigabyte на чипсетах b450, в них отсутствует регулировка LLC, поэтому они больше подойдут для категории минимум.
В статье не рассмотрено плат BIOSTAR по причине того, что достать их достаточно непросто, особенно в России. В остальном это платы со средним питанием VRM.
Закономерный вопрос, а где платы x570? В статье их нет, т. к. платы B550 в большинстве случаев мощнее, чем x570 за аналогичный бюджет. Платы на B550 удовлетворят потребности любого пользователя, если только не рассматривается покупка платы для определённых задач, связанных с большим количеством линий PCIE 4.0.
В примерах материнских плат для каждой из категорий отсутствует рассмотрение аудио, Ethernet, количество портов и прочее, данный выбор должен сделать каждый для себя сам. Это очень специфичные потребности. Нам же главное понимать, что процессор будет уверенно работать на выбранной материнской плате без каких-либо ограничений или перегревов зоны питания.
На этом, пожалуй, всё. Выбора много, выбор разный, не всегда оправданный за свою стоимость. С другой стороны, маркетинговым отделам тоже надо работать. Мы же на основе таких не сложных критериев подберём себе материнскую плату под свой процессор.
Особенности совместимости чипсета AMD B450 с процессорами AMD
Чипсет AMD B450 является одним из популярных чипсетов компании AMD для материнских плат. Он предлагает широкий спектр возможностей и отличается высокой степенью совместимости с процессорами AMD.
Определяющей особенностью чипсета AMD B450 является его совместимость с процессорами AMD Socket AM4. Благодаря этой совместимости, пользователи могут выбирать из большого количества процессоров, включая последние модели, такие как Ryzen 5000-й серии. Таким образом, владельцы материнских плат на базе чипсета AMD B450 получают доступ к самым современным решениям процессоров от AMD.
Однако стоит отметить, что для работы с некоторыми процессорами AMD требуется обновление BIOS материнской платы. Так как чипсет AMD B450 выпущен до выхода процессоров 4-й серии Ryzen, некоторые материнские платы могут не иметь последней версии BIOS, которая поддерживает эти процессоры. Поэтому перед покупкой процессора 4-й серии Ryzen необходимо убедиться, что материнская плата поддерживает эту модель и имеет актуальную версию BIOS.
Совместимость чипсета AMD B450 с процессорами AMD также предоставляет возможность апгрейда системы без необходимости замены материнской платы. При этом пользователи могут выбирать из широкого ассортимента процессоров, чтобы получить требуемую производительность и функциональность. Это делает чипсет AMD B450 привлекательным решением для тех, кто планирует обновить свою систему в будущем.
В заключение, чипсет AMD B450 обладает широкой совместимостью с процессорами AMD и предоставляет возможность выбора из множества процессоров, включая последние модели Ryzen. Однако, перед покупкой процессора, следует убедиться в совместимости с материнской платой и ее актуальной версии BIOS.
Рекомендации по покупке новой материнской платы и процессора
При выборе новой материнской платы и процессора для вашего компьютера, важно учесть ряд факторов, которые помогут вам сделать правильный выбор. Перед покупкой рекомендуется ознакомиться с некоторыми рекомендациями:. 1
Совместимость: Проверьте, поддерживает ли выбранная вами материнская плата выбранный процессор. Убедитесь, что у них совпадают тип сокета и поддерживаемые поколения процессоров
1. Совместимость: Проверьте, поддерживает ли выбранная вами материнская плата выбранный процессор. Убедитесь, что у них совпадают тип сокета и поддерживаемые поколения процессоров.
2. Бюджет: Определите свой бюджет
Различные процессоры и материнские платы имеют разные цены, поэтому важно определить, сколько вы готовы потратить на каждый компонент
3. Назначение: Учтите предполагаемое использование вашего компьютера. Если вы планируете использовать его для игр или других ресурсоемких задач, необходимо выбрать более мощный процессор и материнскую плату.
4. Дополнительные функции: Рассмотрите доступные функции и особенности каждой модели материнской платы. Некоторые предлагают встроенные видеокарты, возможность подключения двух или более видеокарт для увеличения производительности, а также дополнительные разъемы для устройств расширения.
5. Бренд и отзывы: Исследуйте различные бренды материнских плат и процессоров и прочитайте отзывы от пользователей. Популярные и надежные бренды часто предлагают более стабильные и надежные продукты.
6. Будущие обновления: Подумайте о возможности обновления вашей системы в будущем. Выберите материнскую плату, которая поддерживает последние технологии и имеет достаточно разъемов для подключения новых устройств.
Следуя этим рекомендациям, вы сможете выбрать подходящую комбинацию материнской платы и процессора, которая удовлетворит ваши требования и обеспечит стабильную работу вашего компьютера.
Причины конфликта процессора и материнской платы
Существует несколько причин, по которым процессор может не подойти к материнской плате:
1. Сокет несовместимости: каждый процессор имеет определенный сокет, который соответствует определенной материнской плате. Если сокеты не совпадают, процессор не сможет подключиться к материнской плате. Например, если у вас есть процессор с сокетом LGA1151, а материнская плата имеет сокет AM4, они не будут совместимы.
2. Технические характеристики: кроме сокетов, процессор и материнская плата должны быть совместимы по другим характеристикам, таким как поддержка конкретного поколения процессоров, тип оперативной памяти, количество слотов PCI Express и т.д. Если характеристики не совпадают, возникает конфликт.
3. Несоответствие BIOS: для правильной работы процессора и материнской платы, BIOS должна быть обновлена до последней версии и иметь поддержку конкретного процессора. Если материнская плата имеет устаревшую версию BIOS или не поддерживает выбранный процессор, возникнут проблемы.
Для решения конфликтов процессора и материнской платы можно предпринять следующие шаги:
1. Проверьте сокеты: убедитесь, что процессор и материнская плата имеют совпадающие сокеты. Если они не совпадают, вам придется выбрать другой процессор или материнскую плату.
2. Сравните технические характеристики: проверьте, поддерживает ли материнская плата выбранный процессор по другим характеристикам, таким как поддержка памяти, количество слотов PCI Express и т.д. Если характеристики не совпадают, вам придется выбрать другой процессор или материнскую плату.
3. Обновите BIOS: скачайте последнюю версию BIOS для вашей материнской платы с сайта производителя и обновите его. Убедитесь, что новая версия BIOS поддерживает ваш процессор. Обратитесь к руководству пользователя для получения инструкций по обновлению BIOS.
4. Проконсультируйтесь с производителем: если у вас все еще возникают проблемы совместимости, свяжитесь с производителем вашего процессора и/или материнской платы для получения дополнительной поддержки и рекомендаций.
Что такое совместимость процессора и материнской платы?
Процессор и материнская плата взаимодействуют друг с другом, поэтому несовместимость между ними может стать преградой для скоростной и стабильной работы компьютера. В основе совместимости лежат несколько факторов, которые нужно учитывать при выборе компонентов для сборки или обновления ПК.
Вот некоторые факторы, определяющие совместимость процессора и материнской платы:
Сокет: Сокет обозначает физический интерфейс, который соединяет процессор и материнскую плату. У каждого процессора и материнской платы есть свой уникальный сокет, который определяет их совместимость. Например, процессор с сокетом LGA1151 подойдет только к материнской плате с таким же сокетом.
Чипсет: Чипсет – это набор микросхем на материнской плате, который обеспечивает связь между процессором и остальными компонентами системы. Чипсет также может ограничивать совместимость с определенными процессорами. Например, материнская плата с чипсетом Intel Z270 будет совместима с процессорами Intel Core i7 шестого и седьмого поколения, но не совместима с процессорами AMD.
Мощность и энергопотребление: Процессоры имеют определенные требования к питанию, и материнская плата должна быть способной обеспечить необходимую электрическую мощность. Если материнская плата не может обеспечить достаточное энергопотребление, процессор может не работать или работать нестабильно.
Важно тщательно исследовать и проверить совместимость процессора и материнской платы перед их приобретением. Производители компонентов обычно предоставляют списки совместимых продуктов на своих веб-сайтах, где можно проверить совместимость перед покупкой
ASUS PRIME B450M-A II
С микро-ATX форм-фактором, материнская плата идеально подходит для компактных сборок. Комплектация включает заглушку тыловых портов корпуса, 2 кабеля SATA и упаковку винтов для M.2. Плата отлично подойдет тем, кто собирает недорогой компьютер в компактном форм-факторе.
Что до производительности и поддерживаемых процессоров: материнка обеспечивает выдающуюся производительность благодаря поддержке процессоров AMD 3rd/2nd/1st Gen Ryzen/2nd, 1st Gen Ryzen со встроенной графикой Radeon Vega Graphics/Athlon with Radeon Vega Graphics. С четырьмя слотами под DDR4 DIMM памятью, поддерживающими ECC/non-ECC режим, и возможностью работы в двухканальном режиме, материнская плата обеспечивает максимальную частоту памяти до 4400 МГц и объем до 128 ГБ. Слоты PCI-E 3.0 x1 и x16, а также возможность установки M.2 (PCIe 3.0/SATA) накопителей обеспечивают гибкость в расширении системы. Этого должно хватить для недорогой, но производительной машины.
Сетевые возможности включают контроллер Ethernet Realtek RTL8111H с скоростью 1000 Мбит/с. Звуковая система HDA с 7.1 звуковой схемой, разработанная Realtek, обеспечивает высококачественное аудио. ASUS PRIME B450M-A II поддерживает RAID 0, 1, 10 для SATA устройств и обладает удобствами, такими как поддержка UEFI, двухканальный режим памяти и подсветка. На материнке есть такие интерфейсы: USB 2.0 и USB 3.2 Gen1, а также разъемы DVI, HDMI, LAN RJ-45, PS/2 и VGA на задней панели. Внутренние разъемы включают COM-порт, разъемы RGB и поддержку PCI-E 3.0. В целом, это набор стандартных возможностей для любой современной материнской платы.
Плюсы и минусы
Многие выделяют материнскую плату как хороший выбор в диапазоне цена-качество, подчеркивая ее приемлемую стоимость при наличии широкого функционала;
По отзывам пользователей, на материнскую плату легко устанавливаются любые совместимые комплектующие;
Хорошая система пассивного охлаждения;
Удобный интерфейс БИОС, есть возможности для разгона.
Нет встроенного Wi-Fi модуля, но можно купить и подключить специальный адаптер;
Нет поддержки SLI/CrossFire — у вас не получится эффективно использовать более 1 видеокарты;
Слабая поддержка RAID, но на обычных пользователях это никак не отразится.
Итог:
Цена-качество: 10/10
Производительность: 8/10
Подключение и разъемы: 8/10
Сетевые возможности: 8/10
Звуковые возможности: 7/10
ASUS PRIME B450M-A II оценивается как отличная материнская плата с хорошим соотношением цена-качество, подходящая для бюджетных сборок. Она предоставляет функционал для широкого круга пользователей, хотя более продвинутые потребители могут рассмотреть другие, более дорогие модели с дополнительными возможностями.
Explaining DIMM slots, M.2 slots, form factor, etc.
Form factor – There are three main motherboard form factors: ATX, Micro ATX (mATX), and Mini-ITX. They differ in dimensions, with the Mini-ITX being the most compact of the three, followed by mATX and ATX as the largest form factor. Check out our motherboard form factor guide if you want to learn more.
DIMM Slots – Dual in-line memory module, or DIMM, is used for housing RAM sticks. These slots are commonly known as memory slots or RAM slots. Consumer motherboards top out at four DIMM slots, while HEDT (high-end desktop) boards can have eight in total. Server motherboards can come with even more DIMM slots.
M.2 Slots – M.2 standard was developed with many different uses in mind. These days, however, M.2 slots are mainly used for storage devices and wireless adapters. And when we talk about the number of M.2 slots, we only count slots capable of hosting storage devices (SSDs).
SATA III Ports – SATA (serial advanced technology attachment) is an ancient but still quite popular interface made for storage devices. These days SATA III (the latest revision of the standard) is used by HDDs and SATA-based SSDs. SATA SSDs are a good bit slower than NVMe SSDs. Note that M.2 SSDs with SATA speeds aren’t the same as SATA SSDs. The first group uses the M.2 form factor, while the second group uses the 2.5” form factor.
Purchases through our links may earn us a commission.
Решение проблемы несовместимости
Если вы столкнулись с проблемой несовместимости видеокарты и материнской платы, не отчаивайтесь. Есть несколько способов, как можно решить эту проблему:
-
Проверьте физическую совместимость: Убедитесь, что видеокарта соответствует слоту и форм-фактору материнской платы. Проверьте информацию о максимальном размере и типе видеокарты, поддерживаемой вашей материнской платой в ее руководстве или на официальном сайте производителя.
-
Обновите BIOS: Если ваша материнская плата поддерживает обновление BIOS, проверьте, есть ли доступные обновления. Иногда, обновление BIOS может добавить поддержку новых системных функций и устройств, включая видеокарты.
-
Проверьте требования к системе: Видеокарты обычно имеют минимальные требования к системе. Убедитесь, что ваша система соответствует этим требованиям. Например, требуется определенный блок питания или количество мощности, чтобы видеокарта работала правильно.
-
Получите консультацию специалиста: Если вы не уверены в своих способностях справиться с проблемой самостоятельно, можно обратиться к профессионалам. Консультация производителя компьютера или сервисного центра может помочь найти решение для вашей конкретной ситуации.
Не забывайте, что несовместимость видеокарты и материнской платы является относительно редким явлением. Большинство компонентов, выпущенных сейчас, должны быть совместимы между собой
Однако, важно провести исследование и проверку, прежде чем сделать окончательный выбор
В итоге, несовместимость видеокарты и материнской платы может быть вызвана несколькими факторами
Важно проверять физическую совместимость, обновлять BIOS и убедиться, что система соответствует требованиям видеокарты. Если возникают сложности или сомнения, всегда можно обратиться к профессионалам для получения консультации
Надеемся, что эта статья поможет вам решить возможные проблемы несовместимости при выборе видеокарты для вашего компьютера.
- Еду в Москву в командировку, подскажите, что там с погодой?
- Сколько сейчас примерно стоят курсы итальянского языка?
- А где Ваша.. . не пропадала?)))
- КАК ВЕНИКОМ ПРИКИНУТЬСЯ (ежели по форме Я почти колобок)
- Где найти друзей для игр?
- Как получить гражданство РФ, состоя в браке с русским?
- Хочу родить ребенка? Что будет с беременностью? Кто родится? Подскажите, уважаемые гадалки!
- Планете грозит уничтожение — вы должны её спасти
Процессоры Ryzen для Socket AM4
| Модель | Цена на Aliexpress | Ядра (Потоки) | Базовая частора (ГГц) | Кэш L2 (на ядро) | Кэш L3 |
| AMD Ryzen 3 1300X | 4 (4) | 3.5 | 512 KB | 8 MB | |
| AMD Ryzen 3 Pro 1300 | 4 (4) | 3.5 | 512 KB | 8 MB | |
| AMD Ryzen 3 1200 | 4 (4) | 3.1 | 512 KB | 8 MB | |
| AMD Ryzen 3 Pro 1200 | 4 (4) | 3.1 | 512 KB | 8 MB | |
| AMD Ryzen 5 1600X | 6 (12) | 3.6 | 512 KB | 16 MB | |
| AMD Ryzen 5 1600 | 7 600 руб. | 6 (12) | 3.2 | 512 KB | 16 MB |
| AMD Ryzen 5 Pro 1600 | 6 (12) | 3.2 | 512 KB | 16 MB | |
| AMD Ryzen 5 1500X | 4 (8) | 3.5 | 512 KB | 16 MB | |
| AMD Ryzen 5 Pro 1500 | 4 (8) | 3.5 | 512 KB | 16 MB | |
| AMD Ryzen 5 1400 | 4 (8) | 3.2 | 512 KB | 8 MB | |
| AMD Ryzen 7 1800X | 8 (16) | 3.6 | 512 KB | 16 MB | |
| AMD Ryzen 7 1700X | 10 000 руб. | 8 (16) | 3.4 | 512 KB | 16 MB |
| AMD Ryzen 7 Pro 1700X | 8 (16) | 3.4 | 512 KB | 16 MB | |
| AMD Ryzen 7 1700 | 9 000 руб. | 8 (16) | 3.0 | 512 KB | 16 MB |
| AMD Ryzen 7 Pro 1700 | 8 (16) | 3.0 | 512 KB | 16 MB | |
| AMD Ryzen 3 2300X | 4 (4) | 3.5 | 512 KB | 8 MB | |
| AMD Ryzen 5 2500 | 4 (8) | 3.6 | 512 KB | 8 MB | |
| AMD Ryzen 5 2600E | 6 (12) | 3.1 | 512 KB | 16 MB | |
| AMD Ryzen 5 PRO 2600 | 6 (12) | 3.4 | 512 KB | 16 MB | |
| AMD Ryzen 5 2600 | 10 000 руб. | 6 (12) | 3.4 | 512 KB | 16 MB |
| AMD Ryzen 5 2600X | 6 (12) | 3.6 | 512 KB | 16 MB | |
| AMD Ryzen 7 2700E | 8 (16) | 2.8 | 512 KB | 16 MB | |
| AMD Ryzen 7 PRO 2700 | 8 (16) | 3.2 | 512 KB | 16 MB | |
| AMD Ryzen 7 2700 | 12 000 руб. | 8 (16) | 3.2 | 512 KB | 16 MB |
| AMD Ryzen 7 PRO 2700X | 8 (16) | 3.6 | 512 KB | 16 MB | |
| AMD Ryzen 7 2700X | 15 000 руб. | 8 (16) | 3.7 | 512 KB | 16 MB |
| AMD Ryzen 5 3500 | 6 (6) | 3.6 | 512 KB | 16 MB | |
| AMD Ryzen 5 3500X | 6 (6) | 3.6 | 512 KB | 32 MB | |
| AMD Ryzen 5 3600 | 15 000 руб. | 6 (12) | 3.6 | 512 KB | 32 MB |
| AMD Ryzen 5 Pro 3600 | 6 (12) | 3.6 | 512 KB | 32 MB | |
| AMD Ryzen 5 3600X | 16 000 руб. | 6 (12) | 3.8 | 512 KB | 32 MB |
| AMD Ryzen 7 Pro 3700 | 8 (16) | 3.6 | 512 KB | 32 MB | |
| AMD Ryzen 7 3700X | 19 000 руб. | 8 (16) | 3.6 | 512 KB | 32 MB |
| AMD Ryzen 7 3800X | 8 (16) | 3.9 | 512 KB | 32 MB | |
| AMD Ryzen 9 3900 | 12 (24) | 3.1 | 512 KB | 64 MB | |
| AMD Ryzen 9 Pro 3900 | 12 (24) | 3.1 | 512 KB | 64 MB | |
| AMD Ryzen 9 3900X | 38 000 руб. | 12 (24) | 3.8 | 512 KB | 64 MB |
| AMD Ryzen 9 3950X | 16 (32) | 3.5 | 512 KB | 64 MB | |
| AMD Ryzen 5 5600X | 21 000 руб. | 6 (12) | 3.7 | 512 KB | 32 MB |
| AMD Ryzen 7 5800X | 26 000 руб. | 8 (16) | 3.8 | 512 KB | 32 MB |
| AMD Ryzen 9 5900X | 43 000 руб. | 12 (24) | 3.7 | 512 KB | 64 MB |
| AMD Ryzen 9 5950X | 60 000 руб. | 16 (32) | 3.4 | 512 KB | 64 MB |
Инструкция по проверке совместимости
Проверка совместимости материнской платы и процессора является важным шагом при сборке компьютера или обновлении существующего. Неправильный выбор может привести к некорректной работе системы или даже невозможности запуска компьютера. В этой инструкции мы расскажем, как провести проверку и выбрать совместимые компоненты.
1. Определите сокет процессора
Первым шагом является определение сокета процессора. Сокет — это физическое соединение между процессором и материнской платой. Существует множество различных сокетов, и каждый процессор поддерживает только определенный сокет. Обычно информацию о сокете можно найти на сайте производителя процессора или в его технической документации.
2. Проверьте поддерживаемые сокеты материнской платы
После определения сокета процессора необходимо проверить совместимость сокета с материнской платой. В большинстве случаев информацию о поддерживаемых сокетах можно найти на сайте производителя материнской платы или в ее технической документации. Если информации нет, можно воспользоваться поиском в Интернете или обратиться к технической поддержке производителя.
3. Учтите поддержку памяти и других характеристик
Помимо сокета, также необходимо учесть поддержку памяти и других характеристик процессора. Например, процессор может поддерживать определенный тип памяти (DDR3, DDR4 и т.д.), а материнская плата — только определенные частоты памяти
Также стоит обратить внимание на поддержку оверклокинга и других функций, если они важны для вас
4. Учтите форм-фактор материнской платы
Еще одним важным моментом при выборе совместимой материнской платы и процессора является совместимость по форм-фактору. Форм-фактор определяет размеры и расположение различных компонентов на плате. Наиболее распространенные форм-факторы — ATX и Micro-ATX
Важно выбрать материнскую плату, совместимую с вашим корпусом
5. Учтите требования к питанию
Наконец, перед покупкой совместимых компонентов стоит учесть требования к питанию
Некоторые процессоры требуют более мощного блока питания, поэтому важно проверить совместимость с блоком питания, который вы планируете использовать
При выборе материнской платы и процессора всегда стоит проверять их совместимость, чтобы убедиться, что они будут работать стабильно и без проблем. Следуя этой инструкции, вы сможете правильно подобрать совместимые компоненты и избежать неприятных ситуаций в будущем.
AMD CPU Socket AM3 (Launched in 2009)
Socket AM3 motherboards are compatible with the following AMD CPUs:
|
Phenom II (K10) |
Sempron — 130, 140, 145, 150, 180, 190Phenom II X2 — 511, 521, 545, 550, 550 BE, 555 BE, 560 BE, 565 BE, 570 BE (BE = Black Edition)Phenom II X3 — 700e, 705e, 710, 715 BE, 720, 720 BE, 740 BE (BE = Black Edition)Phenom II X4 — 650T, 805, 810, 820, 830, 840, 840T, 850, 900e, 905e, 910, |
|
Athlon II (K10) |
Athlon II — 160u, 170uAthlon II X2 — 210e, 215, 220, 235e, 240, 240e, 245, 245e, 250, 250e, 250u, 255, 260, 260u, 265, 270, 270u, 280Athlon II X3 — 400e, 405e, 415e, 420e, 425, 425e, 435, 440, 445, 450, 455, 460Athlon II X4 — 600e, 605e, 610e, 615e, 620, 620e, 630, 635, 640, 645, 650 |
While AM3 motherboards do not officially support the newer AM3+ CPUs (Vishera, Zambezi), some motherboard manufacturers have released BIOS update that allow their AM3 motherboards to work with AM3+ CPUs.
If your motherboard has a AM3 AMD CPU socket, then check out the manufacturer’s website to see they have added AM3+ CPU support for your specific motherboard model.
Recommended Motherboard CPU Combos
Budget Computer: AMD Athlon 3000G CPU + Gigabyte B450M DS3H Motherboard
Mid Range Computer: AMD Ryzen 5 3400G CPU + Gigabyte B450M Aorus M Motherboard
Gaming Computer: AMD Ryzen 5 3600 CPU + Asus AM4 TUF Gaming X570-Plus Motherboard
Home Theater PC: AMD Ryzen 3 3200G CPU + Gigabyte B450 I Aorus Pro Wi-Fi Motherboard
CPU GUIDE
- What is a CPU and What Does It Do?
- Recommended Motherboard CPU Combos
- Intel CPU Socket Types
- AMD CPU Socket Types
- How to Check CPU Temperature
- Intel CPU Temperatures — Idle, Load, Max Temps
- AMD CPU Temperatures — Idle, Load, Max Temps
- What is CPU Thermal Paste?
- How to Apply CPU Thermal Grease
- How to Install a CPU
- How to Install a CPU Heatsink Fan
Разгон
Как следует из имеющихся на данный момент обзоров, процессор AMD Ryzen 7 2700X стабильно смог работать с множителем 42 и поднятым на 0.15-0.2 В напряжением на частоте порядка 4.2 ГГц на всех ядрах.
И все же, в данном случае разгон – это скорее бонус ко всем другим достоинствам данного чипсета
Если оверклокинг для вас – все, то для этого наверняка будет выбираться топовое железо, причем это касается не только «матери», но необходим качественный блок питания, специально подобранный комплект памяти, особое внимание следует уделить охлаждению
Если же возможность получить от имеющихся компонентов чуть больше, чем написано в спецификациях, и рекорды вас не интересуют, то тут Gigabyte B450 Aorus Pro вряд ли разочарует.
Заключение. Gigabyte B450 Aorus Pro, обзор очень достойной модели
Возвращаясь к сравнению с конкурирующей платой MSI B450 TOMAHAWK можно заметить, что хотя данные модели, использующие чипсет B450 – это материнские платы среднего и, скорее всего, наиболее востребованного класса, все же наличие «Pro» в названии действительно означает чуть более продвинутые возможности.
Насколько они важны – решать будет каждый самостоятельно. Нужен ли второй M.2, насколько актуально наличие радиаторов для твердотельных накопителей, устанавливаемых в этот разъем, действительно ли необходима более продвинутая аудиокарта и т. д? Это как раз те вопросы, которые, скорее всего, и будут определять выбор.
Можно сказать определенно, что какой-либо заметной разницы в производительности между B450 и X470 нет, и если одной видеокарты более чем достаточно, то аргументами в пользу старшего, и более дорого, чипсета может стать только наличие большего количества линий интерфейса PCI-Express и, потенциально, чуть лучшие возможности получить несколько десятков дополнительных мегагерц при разгоне.
Говоря о Gigabyte B450 Aorus Pro, по возможностям она чуть более функциональна, чем упоминавшаяся MSI. Скорее всего, это отразится и на цене. В продаже их еще нет, но на зарубежных ресурсах я встречал упоминания, что за MSI B450 TOMAHAWK просят порядка 109$, а цена на данную плату от Gigabyte должна быть порядка 120$. Думаю, вполне адекватная разница.
Есть ли смысл переплачивать – все зависит от требований и желаний
Важно то, что Gigabyte B450 Aorus Pro не разочарует
