Обозначение цепей питания в иностранных материалах

Каждый человек увлекающийся электроникой сталкивается с материалами иностранного происхождения. И будь то схема электронного устройства или спецификация на чип, там могут встречаться множество различных обозначений цепей питания, которые вполне могут ввести в замешательство начинающего или незнакомого с этой темой радиолюбителя. В интернете достаточно информации чтобы внести ясность в этот вопрос. Далее кратко изложено то что было найдено о происхождении обозначений и их применении.

VCC, VEE, VDD, VSS — откуда такие обозначения? Обозначения цепей питания проистекают из области анализа схем на транзисторах, где, обычно, рассматривается схема с транзистором и резисторами подключенными к нему.

Напряжение (относительно земли) на коллекторе (collector), эмиттере (emitter) и базе (base) обозначают VC, VE и VB. Резисторы подключенные к выводам транзистора обозначим RC, RE и RB. Напряжение на дальних (от транзистора) выводах резисторов часто обозначают VCC, VEE и VBB. На практике, например для NPN транзистора включенного по схеме с общим эмиттером, VCC соответствуют плюсу, а VEE минусу источника питания. Соответственно для PNP транзисторов будет наоборот.

Аналогичные рассуждения для полевых транзисторов N-типа и схемы с общим истоком дают объяснение обозначений VDD и VSS (D — drain, сток; S — source, исток): VDD — плюс, VSS — минус.

Обозначения напряжений на выводах вакуумных ламп могут быть следующие: VP (plate, anode), VK (cathode, именно K, не C), VG (grid, сетка).

Как написано выше, Vcc и Vee используются для схем на биполярных транзисторах (VCC — плюс, VEE — минус), а Vdd и Vss для схем на полевых транзисторах (VDD — плюс, VSS — минус).

Такое обозначение не совсем корректно, так как микросхемы состоят из комплементарных пар транзисторов. Например, у КМОП микросхем, плюс подключен к P-FET истокам, а минус к N-FET истокам. Тем не менее, это традиционное устоявшее обозначение для цепей питания независимо от типа проводимости используемых транзисторов.

Для схем с двух полярным питанием VCC и VDD могут интерпретироваться как наибольшее положительное, а VEE и VSS как самое отрицательное напряжение в схеме относительно земли.

Для микросхем питающихся от одного или нескольких источников одной полярности минус часто обозначают GND (земля). Земля может быть разной, например, сигнальная, соединение с корпусом, заземление.

Вот перечень некоторых обозначений (далеко не полный).

Обозначение	Описание	Заметки
GND	Земля (минус питания)	Ground
AGND	Аналоговая земля (минус питания)	Analog ground
DGND	Цифровая земля (минус питания)	Digital ground
VccVddV+VS+	Плюс питания(наибольшее положительное напряжение)
VeeVssV-VS−	Земля, минус питания(самое отрицательное напряжение)
Vref	Опорное напряжение(для АЦП, ЦАП, компараторов и др.)	Reference (эталон, образец)
Vpp	Напряжение программирования/стирания	(возможно pp = programming power)

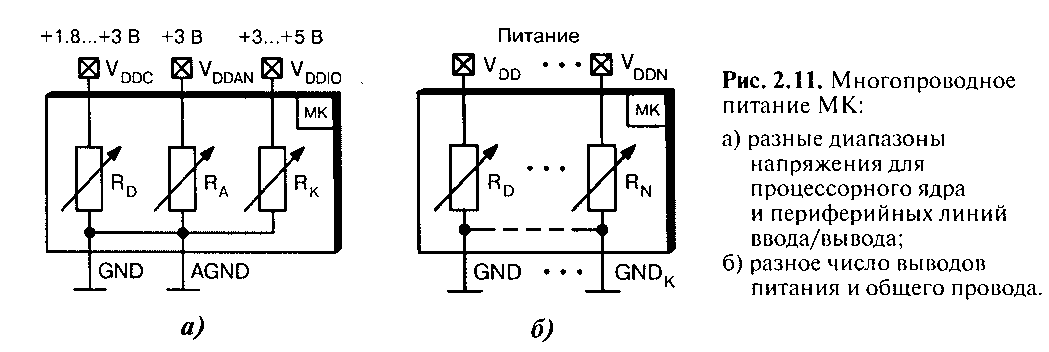

VCOREVINT	Напряжение питания ядра(например, в ПЛИС)	Core (ядро) Internal (внутренний)
VIOVCCIO	Напряжение питания периферийных схем(например, в ПЛИС)	Input/Output (ввод/вывод)

Как видно, часто обозначения образуются путём добавления слова, одной или нескольких букв (возможно цифр), которые соответствуют буквам в слове отражающем функцию цепи (например, как Vref).

Иногда обозначения Vcc и Vdd могут присутствовать у одной микросхемы (или устройства), тогда это может быть, например, преобразователь напряжения. Так же это может быть признаком двойного питания. В таком случае, обычно, Vcc соответствует питанию силовой или периферийной части, Vdd питанию цифровой части (обычно Vcc>=Vdd), а минус питания может быть обозначен Vss.

Совмещение в современных микросхемах различных технологий, традиции, или какие-то другие причины, привели к тому, что нет чёткого критерия для выбора того или иного обозначения. Поэтому бывает, что обозначения «смешивают», например, используют VCC вместе с VSS или VDD вместе с VEE, но смысл, обычно, сохраняется — VCC > VSS, VDD > VEE. Например, практически повсеместно, можно встретить в спецификации на микросхемы серии 74HC (HC = High speed CMOS), 74LVC и др., обозначение питания как Vcc. Т.е. в спецификации на CMOS (КМОП) микросхемы используется обозначение для схем на биполярных транзисторах.

Текстов какого либо стандарта (ANSI, IEEE) по этой теме найти не удалось. Именно поэтому в тексте встречаются слова «может быть», «иногда», «обычно» и подобные. Несмотря на это, приведённой информации вполне достаточно, чтобы чуть лучше ориентироваться в иностранных материалах по электронике.

Роль GND в электрической цепи

В электронных схемах и системах, связанных с электрическими цепями, GND (англ. «Ground») является одним из наиболее важных понятий. GND обозначает общую точку отсчета потенциала, или физический контакт, который играет роль точки отсчета для напряжения. Этот контакт является точкой отсчета для всех остальных контактов и проводников в цепи.

В качестве общей ссылочной точки, GND часто используется для определения нулевого потенциала и отсчета напряжений. Таким образом, например, напряжение на других контактах и проводниках может быть измерено относительно GND. В системах с одной точкой, таких как характерные схемы, GND позволяет создать отсчетный пункт для всех других напряжений и тока в системе.

GND выполняет несколько ключевых функций в электрических цепях:

1. Нулевой потенциал: GND устанавливает точку отсчета для напряжений. В цепях с постоянным током, напряжение GND считается равным нулю, а другие напряжения измеряются относительно него. На практике это значит, что все потенциалы и напряжения в цепи определяются относительно потенциала GND.
2. Электрический контур: GND является общей точкой между источником питания и нагрузкой, создавая электрический контур. Контур образуется путем соединения положительного и отрицательного выводов источника питания с контактами GND и других элементов цепи. Это позволяет циркулировать току и передавать энергию по всей цепи.
3. Заземление: GND может использоваться для связи электронных компонентов и систем с физическим землей. Заземление обеспечивает безопасность и предотвращает нежелательные эффекты, такие как статический электрический разряд или помехи в электрических цепях.
4. Уровень отсчета: GND служит уровнем отсчета для цифровых сигналов. Он определяет минимальный и максимальный уровни напряжения, которые представляют логические 0 и 1 соответственно. В цифровых схемах GND принимается за логический 0, а положительное напряжение — за логическую 1.

Важно отметить, что в схемах, где GND выполняет роль отсчетного уровня, это не обязательно означает физическое подключение к земле. Вместо этого GND может просто служить общей точкой отсчета в контексте электрической цепи

Таким образом, GND играет критическую роль в создании электрических цепей и систем. Он предоставляет точку отсчета для напряжения, обеспечивает закрытый контур для электрического тока, связывает компоненты с физическим землей и определяет уровень отсчета для цифровых сигналов. Без GND электрическая цепь не будет работать должным образом.

Где используется обозначение gnd на электрической схеме?

Обозначение GND (от английского слова Ground) используется на электрических схемах для обозначения земли. Земля – это общий порт, который связывает все устройства в электрической системе и играет важную роль в электрической цепи.

GND встречается на практически всех схемах электронных устройств, включая платы Arduino, Raspberry Pi, схемы усилителей и других электронных устройств. Без земли электрические устройства не могут работать, поэтому правильное подключение к земле является важным шагом в разработке электронных схем.

Обычно обозначение GND на схеме имеет следующий вид:

• Шрифтом – GND или знаком стрелки, направленной вниз
• Контактные площадки, обозначенные знаком «-» или полоской внизу

Пример обозначения GND на схеме:

Использование правильной земли в электрической схеме помогает предотвратить несчастные случаи, связанные с электрическим током. Также обозначение GND используется для последовательного соединения компонентов и установления их потенциальной разности, что облегчает проектирование и тестирование электронных схем.

Gnd и звуковые искажения

Неправильная работа провода Gnd может привести к звуковым искажениям, которые могут быть слышны на выходе. Эти искажения могут проявляться в виде шума, треска, шуршания или буксования звука.

Одной из причин звуковых искажений, связанных с проводом Gnd, является его плохое качество. Если провод не обеспечивает надлежащую заземление или имеет высокое сопротивление, то это может привести к неправильной работе сигнала и искажению звука.

Также, причиной звуковых искажений может быть смещение провода Gnd. Если он не правильно подключен или имеет нестабильное соединение с землей, то это может вызвать искажение звука на выходе.

Чтобы избежать звуковых искажений связанных с Gnd, рекомендуется проверить состояние провода и убедиться, что он надежно подключен и обеспечивает низкое сопротивление. Также, для устранения возможных проблем, можно воспользоваться экранированными кабелями для подключения звуковых источников.

Роль Gnd в схеме компьютера

Gnd (земля) является одним из наиболее важных элементов в схеме компьютера. Она отвечает за создание электрической нейтральности и устранение разности потенциалов между компонентами.

Основная функция Gnd — обеспечение общего электрического потенциала между различными компонентами компьютера. Подключение всех компонентов системы к заземлению позволяет установить общий уровень потенциала и минимизировать влияние электростатического заряда и помех на работу компонентов.

В схеме компьютера Gnd представлена специальной линией на материнской плате. Она обычно обозначается символом G или имеет отдельное поле с надписью Gnd. Все элементы компьютера, такие как центральный процессор, оперативная память, жесткий диск и другие устройства, подключены к этой линии заземления.

Важно отметить, что при подключении компонентов к Gnd необходимо соблюдать правильную полярность. Неправильное подключение может привести к возникновению электрических разрядов и повреждению компонентов

Одним из примеров применения Gnd является защита компьютера от скачков напряжения. Если в сети происходит скачок напряжения, заземление позволяет разрядить его через землю, предотвращая повреждение компонентов.

Также Gnd выполняет роль защиты от статического электричества. Человеческое тело может накопить статический заряд, который при контакте с компонентами компьютера может привести к их повреждению. Заземление позволяет разрядить статическую энергию, предотвращая негативные последствия.

В целом, роль Gnd в схеме компьютера заключается в обеспечении безопасной и стабильной работы всех компонентов. Отсутствие или неправильное подключение заземления может привести к нестабильной работе компьютера, повреждению компонентов и снижению их срока службы.

Защита от перегрузки и короткого замыкания

Когда электронические устройства работают, они могут столкнуться с перегрузкой или коротким замыканием, что может привести к нежелательным последствиям, таким как повреждение компонентов или пожар. Чтобы предотвратить это, многие устройства имеют встроенную защиту от перегрузки и короткого замыкания.

Входы и выходы на электронных устройствах, такие как Vcc, GND и Out, играют важную роль в защите от перегрузки и короткого замыкания. Эти входы и выходы связаны с различными компонентами внутри устройства, которые могут принимать или выдавать электрический сигнал.

Например, Vcc — это источник питания, который обеспечивает электроэнергией устройство. Если Vcc перегружен, то может произойти сбой в работе устройства. Грубо говоря, это происходит, когда в устройство поступает слишком много электроэнергии, и его компоненты не могут справиться с обработкой.

GND является заземляющей точкой устройства, т. е. ее «нулевым» уровнем напряжения. Ее функция заключается в том, чтобы защитить устройство от перенапряжения. Когда происходит короткое замыкание, что может быть вызвано, например, неисправной проводкой или компонентом, GND может помочь застрявшему току выбраться из устройства и избежать значительных повреждений.

Out — это выход из устройства, который направляет сигнал во внешний мир. Он также играет роль в защите устройства, потому что, если слишком много тока направляется через выход, это может повредить устройство. В этом случае защита от перегрузки и короткого замыкания может отключить выход устройства, чтобы предотвратить его поломку.

Значение GND для безопасности

GND (от англ. Ground, земля) представляет собой точку отсчета или нулевой потенциал в электрической схеме. Но помимо своей основной функции, GND также играет важную роль в обеспечении безопасности.

Подключение GND имеет несколько ключевых задач, связанных с обеспечением безопасности:

Предотвращение электрического удара: GND производит заземление электрической схемы, что позволяет отводить электрический ток, прошедший через организм человека и создающий опасность. Заземление позволяет избежать электрического удара и повышает безопасность эксплуатации электрических устройств и систем.
Снижение электростатического заряда: GND также используется для снижения накопления электростатического заряда на поверхности устройств и оборудования. Это позволяет предотвратить случайные разряды электричества, которые могут повредить электронные компоненты и привести к неисправностям.
Разделение потенциалов: GND используется для разделения потенциалов в различных частях электрической схемы

Это важно для предотвращения возникновения нежелательных токов или короткого замыкания, которые могут привести к повреждению электроники или вызвать пожар.

Важно отметить, что правильное подключение GND является неотъемлемой частью общего подхода к безопасности электрических схем и систем. Неправильное подключение или отсутствие GND может привести к серьезным последствиям, включая возникновение пожара, поражение электрическим током или повреждение электроники

При работе с электротехническими устройствами и схемами всегда следует учитывать важность правильного подключения GND и соблюдения правил безопасности, чтобы обеспечить максимальную защиту от возможных опасностей

Что такое Gnd на материнской плате?

Gnd (земля) — это один из основных проводников на материнской плате компьютера. Он является точкой отсчета для остальных проводов и выполняет ряд важных функций.

Первая и основная функция Gnd — это обеспечение точки отсчета для напряжений в системе. Вся система компьютера заземлена относительно Gnd. Это позволяет точно измерять и контролировать напряжения на различных элементах материнской платы и обеспечивает правильную работу всей системы.

Вторая функция Gnd — это защита от статического электричества. Когда пользователь касается компонентов материнской платы или подключает к ней другие устройства, статическое электричество может накопиться на их поверхности. Заземление через Gnd позволяет разрядить это статическое электричество, предотвращая его перенос на материнскую плату и другие компоненты системы.

Третья функция Gnd — это установление общей нейтральной точки для сигналов. Вся передача информации между компонентами материнской платы осуществляется с помощью электрических сигналов. Провода, по которым происходит передача сигналов, имеют две составляющие — положительную и отрицательную. Gnd служит общей нейтральной точкой для отрицательной составляющей сигналов, обеспечивая их правильную передачу и интерпретацию соответствующими компонентами.

Таким образом, Gnd на материнской плате является важным элементом, обеспечивающим правильную работу компьютера. Он обеспечивает точку отсчета для напряжений, защищает систему от статического электричества и обеспечивает правильную передачу сигналов между компонентами материнской платы. Без Gnd корректная работа компьютера была бы невозможна.

Земля для картошки и морковки

Одна из причин, по которой заземление — такая запутанная тема, может являться тот факт, что этим термином постоянно злоупотребляют. В зависимости от контекста оно может означать слегка разные, но связанные вещи. Это та причина, по которой некоторые инженеры не любят этот термин и используют сленговое слово из подзаголовка выше. Чтобы понять, что такое заземление, давайте вначале познакомимся с цепью возврата тока, а уже тогда затем мы легко разберемся и с заземлением.

Рисунок 1. Каждая рабочая электрическая цепь представляет собой замкнутый контур,
в котором обязательно должен быть обратный путь источнику тока

На рисунке 1 показана очень простая цепь. Как вы можете видеть: ток вытекает из батареи, течет через резистор, через светодиод, а затем втекает обратно в батарею. Чтобы любая электрическая цепь работала, она должна быть замкнутой, в ней обязательно должен быть обратный путь, по которому ток может вернуться к источнику. Вне зависимости от того, насколько сложной становится схема, на печатной плате для нее всегда есть или дорожка (дорожки) или слой, которые выступают в роли пути возврата тока назад к источнику.

Практически во всех электрических схемах эти цепи возврата имеют общее название «земля». Проблема здесь заключается в том, что термин «земля» также используется для указания базисной точки схемы. В большинстве случаев земля и базисная точка совпадают (см. рисунок 2) и все понятно, но бывает и по-другому (см. рисунок 3). Базисная точка нужна потому, что в цепи нет такого напряжения, которое было бы равно нулю абсолютно. Напряжение всегда измеряется относительно того или иного базисного узла схемы. Напряжение, то есть разность потенциалов в ветви цепи возврата тока, не обязательно должно быть равно нулю. На самом деле, с теоретической точки зрения, любой узел в цепи может выступать в качестве базисного. Тем не менее, по тем или иным причинам, о которых мы поговорим позже, одни узлы лучше подходят для этого, чем другие. Мы уверены, вы уже начали догадываться, как все усложняется – один и тот же термин используется для определения двух разных понятий.

Рисунок 2. Базисная точка и цепь возврата тока –

это один и тот же узел, очень естественно и типично

Рисунок 3. Базисная точка и цепь возврата тока не совпадают,
в сложных цепях это может превратиться в сущий кошмар

Сложные схемы могут содержать множество цепей возврата тока, и иногда некоторые из них могут подключаться РАЗНЫМ землям. Что это значит? Вам, наверное, интересно, как это может быть, ведь несколькими абзацами ранее мы говорили, что все цепи возврата тока в конце концов возвращают ток к источнику, и здесь, должно быть, есть какое-то противоречие. Взгляните на рисунок 4 – сейчас мы вместе разберемся в этом.

Рисунок 4. Различные участки схемы имеют разные земли,
но все они в конце концов ведут к источнику тока

На рисунке 4 вы можете видеть, по крайней мере, три различные земли: аналоговая земля (AGND), цифровая земля (DGND) и общая земля (GND) (Хотим сразу оговориться – схема, приведенная выше, собрана в системе проектирования и приведена с целью наглядной демонстрации различных цепей возврата тока. Эта схема в действительности не рабочая).

Обратите внимание — три различные земли служат для возврата тока к источнику, в реальной цепи это допустимо. Тем не менее, зачем мы разделили землю, если в конце концов они все ведут к одному источнику? Быстрый ответ – во время проектирования печатной платы, сгруппировав цепи возврата тока и снабдив каждую группу своей землей, мы можем изолировать помехи от токов одних цепей от других

Например, токи в цепи, подключенной к земле AGND, протекают только через компоненты, подключенные к этой земле. В схемах такой конструкции токи разных цепей взаимодействуют друг с другом только у источника. Используя наши предыдущие определения, мы можем видеть, что все цепи возврата ведут к источнику, просто их расположение было тщательно спроектировано для того, чтобы обеспечить некую помехоустойчивость между тремя цепями.

Земля, шасси и сигнальное заземление — одни и те же яйца, только в профиль

Вооружившись новыми определениями, давайте проанализируем наиболее часто используемые «земли» и тогда мы поймем, что все они работают примерно одинаково, но в зависимости от конкретного применения их называют по-разному.

Заземление на шасси

Так называют заземление, когда речь идет о металлическом корпусе устройства, который берут за базисную точку электрической цепи. Это может быть кузов автомобиля (см. рисунок 6), стиральной машины и любого другого устройства, которое имеет электропроводящий корпус. Одна из причин использования шасси корпуса и земли в качестве базисных точек – это безопасность. Наши тела почти всегда имеют потенциал такой же, как у земли (или почти такой же). Представьте на мгновение, что вы собираетесь постирать белье. Внутри вашей стиральной машины вся электроника подключена к шасси (заземление на шасси), а шасси подключены к заземляющему контакту сетевой розетки (заземление на землю). Что произойдет, если высокое сетевое напряжение в стиральной машине вдруг попадет за шасси? Ответ показан на рисунке 7.

Рисунок 6. Минусовая клемма аккумулятора подключена к корпусу автомобиля.
Точка подключения определяет базисный узел всей электроники вашего автомобиля

Рисунок 7. Если заземление на землю и заземление шасси соединены вместе, то цепь возврата тока не проходит через человеческое тело, обеспечивая вашу безопасность

Как вы можете видеть, при использовании заземления на землю и заземления на шасси цепь возврата тока гарантированно не проходит через человеческое тело в случае касания корпуса неисправной стиральной машины. Опять же, если мы рассматриваем пути возврата тока, то можно увидеть, что в этом примере заземление на шасси и заземление на землю образуют путь к источнику переменного тока. Такое подключение помогает избежать разности потенциалов вашего тела и корпуса стиральной машины, которая может привести к возникновению электрического тока через ваше тело. Давайте повторим сценарий еще раз. Что произойдет, если по той или иной причине шасси стиральной машины в следствие ошибки проектирования не подключены к земле? На рисунке 8 показаны неприятные последствия этого.

Рисунок 8. Соединение с землей нарушено, вы стали частью цепи возврата тока

В этом сценарии вам уже не повезло, так как из-за того, что соединение с землей нарушено, единственная доступная цепь возврата переменного тока теперь ВЫ. В этом сценарии как только вы коснетесь корпуса стиральной машины, вы получаете удар электрическим током. Что еще хуже – как правило, сила тока недостаточна для срабатывания защитного автомата, и вы можете быть подвергнуты воздействию тока в течение долгого времени. Мудро выбрав базисные узлы, можно использовать цепи возврата тока так, чтобы они защищали вас. Как вы уже поняли, название этих узлов «земля» вносит путаницу в понимание, как работают меры по обеспечению безопасности.

Подключение оперативной памяти

Мы разобрались, куда подключать провода на материнской плате, и в том, что оперативная память просто вставляется в разъемы и не требует подключения через провода. На вашей плате есть 2-4 гнезда для ОЗУ

Вставляйте память туда (обратите внимание, там есть защита от неправильной вставки) и немного придавливайте. Звук щелчка будет означать, что память стала на свое место

Ну вот и все, теперь вы знаете, как правильно подключить провода к материнской плате, и сможете сделать это самостоятельно. Добавим, что разработчики стараются делать свое «железо» максимально удобным для подключения. Поэтому у вас обязательно получится собрать этот «конструктор», ведь даже при желании, вы не сможете подключить неправильные провода в неправильные гнезда. От этого есть надежная защита.

Автор статьи: Шилин Алексей

Всем привет! В этой статье я наглядно покажу как правильно подключать кнопки (POWER, RESET) и устройства передней панели (F_PANEL, F_AUDIO и F_USB). Дело не хитрое, но стоит Вашего внимания.
В начале пару советов:
Разберу наглядно данное дело на старенькой материнской плате от фирмы Gigabyte модель GA-945GCM-S2C. Сразу скажу – Схемы подключения рисовал исключительно для данной статьи и на конкретном примере, цвета проводов у Вас будут отличаться. Главное понять и смысл подключения и воплотить (проверить) на своём ПК.

На этой картинке отображены разъёмы материнской платы для подключения коннекторов.

В основном (бывают исключения) под разъёмами мелким шрифтом написаны порядок подключения коннекторов и полярность. В моём случае указано:

PWR_LED (три разъемчика) – индикация включенного компьютера;

+PW- (PWRSW) – кнопка включения питания ПК;

-RES+ (RESET) – кнопка для перезагрузки ПК;

+HD- (IDE_LED, HDD_LED) – светодиод обращения к жесткому диску;

+SPEAK- (SPEAKER) – тот самый сигнал(ы), который издаёт компьютер при включении, если обнаружена ошибка.

Коннекторы выглядят так (см. скрины)

К каждому коннектрору подходят два провода:

POWER LED (зеленый, белый);

H.D.D. LED (желтый, белый);

POWER SW (черный, белый);

RESET SW (оранжевый, белый);

SPEAKER (черный, красный).

В данном случае белые это минус «-» или Ground (земля) , а цветные «+». У коннектора SPEAKER (черный, красный) – чёрный «+», а красный «-«. Чтобы определить полярность коннекторов, достаточно его перевернуть на тыльную сторону – видим на против одного проводка маленький чёрный треугольник – это «+».

Переходим к следующему этапу, подключение передних дополнительных USB – разъёмов и картридера в разъёмы F_USB2 и F_USB1 (разницы нет, но лучше начинать по порядку). Если уже коннектор «спаянный», т.е. все проводки собраны в одну колодку – процесс значительно упрощается.

Просто подключаем этот «большой» коннектор состоящий из: восьми проводков, одного пустого и одного запаянного разъёма (всего десять) таким образом, чтобы ПУСТОЙ разъемчик совпал с ЗАПАЯННЫМ гнездом в коннекторе. (см. скрины)

А, вот если у Вас пучок проводов как на картинке – нарисую наглядную схемку:)

Здесь мы видим: POWER (Питание – 2 шт.), GND (Ground – «земля» 2шт.), D3+ (плюс), D3- (минус) на один порт usb и D2+ (плюс), D2- (минус) на другой порт. Как Вы уже догадались, два коннектора POWER идентичны и их можно менять местами между собой, так же как и GND. Главное не перепутать местами POWER и GND.

Так теперь осталось разобраться с подключением F_AUDIO разъемов для микрофона и наушников.

Опять же, если Вам повезло и от передней панели идёт большая колодка с 10-ью гнездами, просто вставляем (тут точно не ошибетесь). У меня случай поинтереснее. ) А, именно такие коннекторы: SPK R (выход правого канала на переднюю панель), SPK L (выход левого канала на переднюю панель), MIC (выход микрофона на переднюю панель) и GND.

Вот и всё подключено

Спасибо за внимание, удачи

Если у Вас отличаются провода, названия коннекторов (колодок) и тд. и тп. не ленитесь, скачайте с официального сайта производителя Вашей материнской платы мануал (руководство) и там 99% найдёте схемы подключения всех F_PANEL, F_AUDIO и F_USB.

Черный экран windows 7 – Узнайте как избавиться от черного экрана Windows 7.
Восстановление windows 7 – Как произвести восстановление системы Windows 7.
Как активировать windows 7 – Как легально активировать windows 7.

Зная как подключить правильно материнскую плату, вы сможете избежать таких необратимых процессов, как ее порча и выход из строя ее некоторых элементов, из-за того что провода системного блока были не правильно подключены.

И чтобы этого не произошло, в этой статье мы подробно разберем, как подключить материнскую плату правильно, чтобы ее не сжечь.

Для чего нужен контакт GND VBAT?

Контакт GND VBAT (заземление VBAT) является одним из основных контактов на электронных устройствах, таких как микроконтроллеры, определенные датчики и другие устройства. Он играет ключевую роль в обеспечении надежности и безопасности работы устройства.

VBAT обозначает напряжение питания резервной батареи (в основном используется в электронных часах, электронных системах хранения данных и других приборах с резервным питанием). В случае сбоя основного питания устройства, резервная батарея поддерживает работу устройства до восстановления основного питания или позволяет устройству перейти в безопасный режим.

Но для корректной работы резервной батареи необходимо иметь точную ссылку на заземление (GND). GND VBAT соединяет негативный полюс батареи с общим питанием устройства. Таким образом, GND VBAT обеспечивает одну из ключевых точек заземления для резервного питания устройства.

Подключение резервной батареи через контакт GND VBAT позволяет устройству продолжать свою работу в автономном режиме в случае прерывания основного питания и может быть важным фактором для сохранения данных, обеспечения безопасности, а также предотвращения потерь в работе устройства в случае сбоев в электропитании.

Одна земля на всех

параллельный порт

В любой схеме весь ток должен возвращаться на землю, но каждый контакт имеет ограничения по току. Поэтому разумно сбалансировать количество линий для сигнала с количеством линий GND для обратного тока. В идеале, сколько сигнальных проводников, столько должно быть общих проводников, тогда каждый из них работает как витая пара, не влияя на другие.

Лучше много тонких проводов GND, чем один толстый. Для цифровых данных это позволяет сгладить взаимное влияние сигналов и улучшить качество передачи информации

Соединение с корпусом

Землёй называется провод, соединяющий минусовой вывод электрического элемента (например, электромагнита) с корпусом изделия, в котором он установлен. Положительный вывод электрического элемента может соединяться, к примеру, с источником питания, образуя замкнутый контур, по которому потечёт ток. Землёй может быть не только провод, но и корпус самого электроэлемента. Например, анодный вывод диода 2Д203А1, на который накручивается гайка.

Исторически сложилось так, что использовать в качестве минусового провода корпус изделия было экономически обосновано экономией материалов, в том числе дорогостоящих проводников, и с целью уменьшения массы изделия. Это решение было настолько простым и рациональным, удобным в использовании, что термин сохранился в практической электротехнике до настоящего времени.

Сигнальная земля

Сигнальная земля — узел цепи, относительно которого отсчитываются потенциалы сигналов в схеме. Соответственно, сигналы подаются в схему (и снимаются со схемы) таким образом, что один вывод источника (приёмника) сигнала подключен к сигнальной земле.

Виртуальная земля

В электронных схемах могут существовать такие узлы, потенциал которых равен потенциалу земли, при том, что они не имеют короткого соединения с землёй. Узел, обладающий такими свойствами, называют виртуальная земля. Классическим случаем виртуальной земли является инвертирующий вход операционного усилителя, включенного как инвертирующий усилитель.

Принцип работы провода Gnd

В автомобильной электрической системе, провод Gnd используется для создания общей точки отсчета потенциалов. Он соединяет различные компоненты системы с заземлением автомобиля. Он служит для обеспечения безопасности работы электрической системы автомобиля и минимизации шумов и помех.

Принцип работы провода Gnd заключается в том, что он создает путь наименьшего сопротивления для тока. При подключении устройства, такого как магнитола, к заземлению автомобиля через провод Gnd, он позволяет минимизировать разность потенциалов между устройствами и предотвращает возникновение нежелательных электрических шумов.

Провод Gnd обычно имеет черный цвет, чтобы отличить его от других проводов. Он подключается к металлическому каркасу автомобиля или специальной точке заземления.

Важно правильно подключить провод Gnd при установке магнитолы в автомобиль. Это поможет устранить шумы и помехи, а также обеспечит стабильную работу магнитолы

Примечание: Перед подключением провода Gnd, рекомендуется ознакомиться со схемой подключения и инструкцией производителя магнитолы.

Подключение автомагнитолы типа ISO

Когда все необходимые инструменты готовы к работе, можно приступать к подключению. Далее мы рассмотрим, как правильно подключить автомагнитолу с разъемом ISO. В этом нам поможет специальная схема, на которой можно увидеть какие провода за что отвечают и куда идут. Так, например, на левой части схемы изображено подключение питания автомагнитолы, а справа вывод на динамики.

Начнем с подключения питания, так как именно на этом этапе допускается большинство ошибок. За питание автомагнитолы отвечают три провода, каждый из которых выполняет конкретную функцию.

Желтый провод на 12В

Именно этот провод является основным, так как он отвечает не только за питание встроенного усилителя, но и за сохранение настроек автомагнитолы. При его подключении необходимо использовать предохранитель на 10 ампер, а примерная длина провода должна составлять 30 см. Помимо этого, очень часто встречаются желтые провода с маркировкой B+, BU или BATT. Их также можно использовать.

Красный провод ACC

Данный провод отвечает за управление питанием автомагнитолы. Проще говоря, питание будет подано на магнитолу только в том случае, когда ключ в замке зажигания занял нужное положение. Наверняка вы не раз замечали, что при повороте ключа в положение ACC в автомобиле запускается печка, прикуриватель, магнитола и другие приборы.

Черный провод GND

Провод с маркировкой GND подключается к минусовой клемме автомобильного аккумулятора. Некоторые автолюбители предпочитают подключить его к кузову автомобиля, но это актуально лишь в тех случаях, когда автомагнитола имеет небольшую мощность

Также очень важно при подключении GND провода на кузов автомобиля, тщательно почистить место соединения, обеспечив таким образом хороший контакт

Когда автомагнитола обеспечена питанием можно переходить к выводу на динамики. Для этого также существуют специальные провода, которые прокладываются к той или иной колонке:

1. Front Left (FL) – передний левый динамик
2. Front Right (FR) – передний правый динамик
3. Rear Left (RL) – задний левый
4. Rear Right (RR) – задний правый

Стоит отметить, что некоторые автомагнитолы имеют не только провода типа FL, FR и так далее, но и так называемые, разъемы тюльпаны. Если ваши динамики оснащены разъемами подобного типа, вы можете использовать для подключения именно их. В другом случае нужно знать, какие еще провода за что отвечают.

Белый провод ANT

Провод с данной маркировкой отвечает за управление автомагнитоле антенной. В зависимости от качества сигнала он подает питание на внутреннюю активную антенну или на включение наружной антенны.

Провод с маркировкой ILL (Illumination)

Цвет этого провода может различаться в зависимости от производителя. Чаще всего это светло-розовый или желтый вариант его исполнения. Провод с маркировкой ILL подключается к габаритным огням, на плюс. Несложно догадаться, что он отвечает за подсветку автомагнитолы.

MUTE

Отвечает за отключение звука при нажатии кнопки.
