Лучшие небольшие игровые материнские платы 2023 года: выбор для intel и amd

Материнские платы с чипсетом B450

ASRock B450M-HDV R4

На следующей строчке рейтинга лучших материнских плат на сокете АМ4 находится ASRock B450M-HDV R4.0. Здесь можно установить 64 Гб ОЗУ DDR4, что весьма неплохо для конструкции с габаритами 230х201 мм. На выбор пользователей предлагается 2 слота расширения PCI-E x1 или PCI-E x16. Совместимость с NVMe позволяет устанавливать скоростные SSD-диски с форм-фактором 2242, 2260 или 2280.

Из интересных особенностей серии упоминается использование аудиоконденсаторов ELNA, обеспечивающих топовое звучание. Вдобавок, здесь используется чипсет аудиоадаптера Realtek ALC887, который встречается на более флагманских материнках. Кстати, сетевой чипсет тоже поставляется компанией Realtek и выдает до 1 Гбит/с пропускных способностей.

Надежность 8.1

Функциональность, 7.6

Оценка редакции 7.9

Итого 7.9 Продолжает подборку материнских плат АМ4 модель ASRock B450M-HDV R4.0, которая соответствует популярному форм-фактору Micro-ATX и рассчитана на сборку компактного ПК.

Плюсы и минусы

Хорошая подсистема энергоснабжения на чипах Sinopower
Упрощенная настройка при первом включении
Сочетание качества и доступной стоимости
Поддержка твердотельных дисков NVMe
Разгон ОЗУ до 3200 МГц

Всего 2 слота под оперативку

Мне нравитсяНе нравится

ASRock B450M PRO4-F R2

Если вам нужен недорогой вариант материнской платы на базе чипсета В450, присмотритесь к ASRock B450M Pro4. Это недорогая серия, которая участвует в рейтинге лучших материнских плат на сокете АМ4 потому, что неплохо проявляет себя при работе с многоядерными «камнями» АМД.

Это сделано с целью защиты от перегрузки контроллера RAM. Сбалансированное распределение ресурсов, интеллектуальный выбор приоритетов для конкретной задачи, отличная система охлаждения со встроенной помпой для воздухозабора – все это делает материнку отличным решением в своем ценовом классе.

Как отмечают пользователи, даже при существенном разгоне чипсет не подвергается перегреву. Да, здесь есть минимальные ограничения в настройке БИОС, но базовые конфигурации доступны в полном объеме, поэтому плата быстро адаптируется к задачам конкретного юзера.

Надежность 8.5

Функциональность 7.6

Оценка редакции 8.3

Итого 8.1 Производитель позаботился о наличии 4 слотов для ОЗУ с предельным значением 64 Гб. Присутствует зона для разгона ОЗУ, при условии, что будет использована два слота.

Плюсы и минусы

Оптимальный набор интерфейсов
Совместимость с помпой и дополнительными вентиляторами
Невысокая стоимость
Возможность обслуживания многоядерных «камней» АМД

Ограничения настройки BIOS

Мне нравится1Не нравится

ASUS PRIME B450M-A II

Десятое мместо рейтинга лучших материнских плат на сокете АМ4 2024 года занимает ASUS PRIME B450M-A II. В устройстве отлично совмещаются доступный ценник, передовые инженерные решения и зазор на будущий апгрейд. Речь идет о платформе с форм-фактором Micro-ATX и габаритными размерами 244х244 мм. Заявлена возможность работы с 4 планками оперативной памяти формата DDR4 с максимально допустимым объемом 128 Гб. Твердотельные носители подключаются через M.2 или порты SATA 3 (их здесь шесть штук).

Присутствует зазор для разгона ОЗУ или частоты процессора. Дополнительным плюсом является облегченный монтаж и настройка аппаратных компонентов, а также простая их замена в будущем при желании обновить «железо». Покупатели отмечают, что чипсет остается холодным даже при критических нагрузках. Это является заслугой усовершенствованного охлаждения с управлением через фирменный софт.

Надежность 9

Функциональность 8.9

Оценка редакции 8.8

Итого 8.9 Материнка оптимальна для многопоточной работы, т.к. она умеет сбалансированно распределять ресурсы.

Плюсы и минусы

Бюджетный ценник
Хорошее охлаждение
Облегченная установка и замена комплектующих
Нормальный уровень разгона оперативки

Форм-фактор подходит не всем

Мне нравитсяНе нравится

Частые вопросы о материнских платах AM4

Что такое материнская плата AM4?

AM4 – это процессорный разъём PGA, разработанный специально для всех процессоров AMD с микроархитектурой Zen, Zen+, Zen 2, Zen 3 и Excavator. По сути, если вам нужна игровая сборка AMD, вам понадобится материнская плата с разъёмом AM4.

Запущенный в сентябре 2016 года, он был разработан как универсальный сокет для новых процессоров, делающий предыдущие форматы AM3+, FM2+ и FS1b избыточными. Благодаря поддержке как одноканальной, так и двухканальной памяти DDR4 он смог конкурировать с усовершенствованными сокетами Intel.

В настоящее время существует три серии чипсетов под эгидой AM4, всего восемь вариантов, но для игр вам, скорее всего, нужно будет выбирать только между двумя сериями.

Серия X, обычно встречающаяся в высокопроизводительных платах, предназначенных для игр со сверхнизкой задержкой, является вариантом премиум-класса.

Серия B более удобна для потребителя и благодаря своей доступности является наиболее популярным выбором для стандартных игровых сборок.

Сохранится ли AM4 в будущем?

AM4 до сегодняшнего дня был абсолютной рабочей лошадкой. Он поддерживает больше процессоров, чем вы могли представить.

Но, как бы мы ни были благодарны за верную службу AM4, многие из нас задаются вопросом, сколько энергии у него осталось. Конечно, AMD не планирует вечно выпускать обратно совместимые процессоры.

AMD уже выпустила процессоры Zen 4 вместе с новыми материнскими платами с сокетом AM5.

Это не означает, что AM4 не рассчитан на будущее. Качественная установка AM4 по-прежнему будет поддерживать все игры класса AAA, запланированные к выпуску в обозримом будущем, просто она не сможет вместить новые процессоры AMD. Пока AMD полностью не прекратит производство процессоров AM4, вам не о чем беспокоиться.

2017 год

Socket SP3 —  это LGA процессорный разъем для серии процессоров Epyc, поддерживающий архитектуры Zen- и Zen-2. Представлен 20 июня 2017 года.

Так как Socket SP3 по размерам идентичен Socket TR4 и Socket sTRX4, пользователи могут использовать системы охлаждения с перечисленных сокетов

Это SoC (система на кристалле) — что означает что большинство необходимых для обеспечения полной функциональности системы функций (например: PCI Express, контроллеры SATA и т.д.), полностью интегрированы в процессор, что устраняет необходимость размещения набора микросхем на плате.

Socket TR4  — тип разъёма от AMD для семейства микропроцессоров Ryzen Threadripper, представленный 10 августа 2017 года. Физически очень близок к серверному разъёму AMD Socket SP3, однако несовместим с ним.

Socket TR4 стал первым разъёмом типа LGA для потребительских продуктов у компании AMD (ранее LGA применялся ею в серверном сегменте, а процессоры для домашних компьютеров выпускались в корпусе типа FC-PGA).

Сокет поддерживает процессоры с 8—32 ядрами и предоставляет возможность подключения оперативной памяти по 4 каналам DDR4 SDRAM. Через сокет проходит 64 линии PCI Express 3 поколения (4 используются для чипсета), несколько каналов USB 3.1 и SATA.

Использует чипсет X399 поддерживает процессоры сегмента HEDT (High-End Desktop) стоимостью 500—1000 долл. Процессоры, использующие TR4:

• AMD Ryzen Threadripper (август 2017)
  • Threadripper 1950X (16 ядер) 32 потока, кэш L3=32 МБ, TDP=180 Вт.
  • Threadripper 1920X (12 ядер) 24 потока, кэш L3=32 МБ, TDP=180 Вт.
  • Threadripper 1900X (8 ядер) 16 потоков, кэш L3=16 МБ, TDP=180 Вт.
• AMD Ryzen Threadripper 2 (август 2018)
  • Threadripper 2990WX (32 ядра) 64 потока, кэш L3=64 МБ, TDP=250 Вт.
  • Threadripper 2970WX (24 ядра) 48 потоков, кэш L3=64 МБ, TDP=250 Вт.
  • Threadripper 2950X (16 ядер) 32 потока, кэш L3=32 МБ, TDP=180 Вт.
  • Threadripper 2920X (12 ядер) 24 потока, кэш L3=32 МБ, TDP=180 Вт.

Использует сложный многостадийный процесс монтажа процессора в разъём с применением специальных удерживающих рамок: внутренней, закрепленной защелками к крышке корпуса микросхемы, и внешней, закрепляемой винтами к сокету. Журналисты отмечают очень большой физический размер разъёма и сокета, называя его самым большим форматом для потребительских процессоров. Из-за размера ему требуются специализированные системы охлаждения, способные отводить до 180 Вт (до 250 Вт в случае процессоров с суффиксом WX).

Сокет AM3+: поддержка старых процессоров Phenom и Athlon

Основное отличие сокета AM3+ от предыдущих версий заключается в его улучшенной механике и электрической цепи питания. Это позволяет сокету AM3+ обеспечивать более стабильную работу при установке старых процессоров.

Сокет AM3+ поддерживает процессоры AMD Phenom II и AMD Athlon II, которые были выпущены до появления нового поколения процессоров AMD. Это означает, что пользователи, у которых имеются старые процессоры, могут без проблем установить их на материнские платы с сокетом AM3+.

Благодаря поддержке старых процессоров Phenom и Athlon, сокет AM3+ является отличным выбором для тех, кто хочет обновить свою систему, не приобретая новый процессор. Однако стоит отметить, что использование старых процессоров может ограничить возможности системы и ее производительность.

Таблица ниже представляет полный список процессоров, поддерживаемых сокетом AM3+:

Серия	Модель	Ядер	Частота	Кэш	Технология производства	Мощность
Phenom II	955	4	3.2 ГГц	8 МБ	45 нм	125 Вт
Athlon II	X4 645	4	3.1 ГГц	4 МБ	45 нм	95 Вт
Phenom II	X4 965	4	3.4 ГГц	8 МБ	45 нм	125 Вт
Athlon II	X3 450	3	3.2 ГГц	1.5 МБ	45 нм	95 Вт

Таблица демонстрирует разнообразие процессоров, доступных для установки на сокет AM3+. Более подробные технические характеристики каждого процессора можно найти на официальном сайте AMD или в документации к материнской плате.

DTX

Форм-факторы DTX и Mini-DTX представлены компанией AMD в начале 2007 года. Их размеры составляют 8 × 9,6 дюйма (203 × 244 мм) и 8 × 6,7 дюйма (203 × 170 мм). Ориентированы на построение компактных, тихих, энергоэффективных недорогих компьютерных мультимедийных систем HTPC.

DTX является открытым стандартом и имеет полную совместимость со стандартом ATX по размерам крепления и разъемам питания. К недостаткам этого стандарта можно отнести ограниченные возможности расширения из-за наличия всего лишь 2-х слотов — 1x PCI и 1x PCIe и применения только низкопрофильных карт. Также предусмотрены слоты для ExpressCard.

ПРИЧИНЫ ИЗБЕГАТЬ

Посмотрите, это так мало! У форм-фактора ITX есть преданные поклонники, и ASRock A520M ITC/ac определенно так думает. С постоянно растущей интеграцией функциональности в набор микросхем действительно нет необходимости в нескольких слотах PCIe, как это было в прошлые годы. Нужно ли обычному геймеру более одного слота для видеокарты? Если на плате есть Wi-Fi, LAN, USB 3.0 и приличный звук, большая часть базовых компонентов покрыта.

Бюджетный чипсет AMD для материнских плат Ryzen, A520, в значительной степени ускользнул от внимания. В то время как материнские платы B350 и B450 в основном рассматривались как модели начального уровня, A320 строго считалась абсолютно бюджетной. Представление  материнских плат B550, и связанное с ними движение вверх в цене оставили большую дыру на рынке стоимостью менее 100 долларов. Введите A520. Если у вас более ограниченный бюджет и вас не волнует PCIe 4.0 или поддержка разгона, предлагаемая B550, то материнские платы A520 могут быть именно тем, что вам нужно.

Есть дешевые и есть дешевые, но приличная плата A520 может более или менее делать все, что плата вдвое дороже.

Вишенка на торте — поддержка AMD Ryzen 5000 ЦП серии и Ryzen 4000 и APU 5000. Объедините процессор Zen 3 с материнской платой, такой как эта ASRock A520M ITX/ac, и вы сможете создать доступную и компактную систему, которая сможет превзойти сопоставимую систему Intel в любой рабочей нагрузке.

Задний ввод-вывод довольно стандартный, с шестью портами USB, состоящими из двух портов 2.0 и четырех портов 3.1 Gen 1. Мы хотели бы видеть восемь на всех платах, кроме самых дешевых, но маленький ASRock вряд ли одинок. Мы рады видеть, что и HDMI 2.1, и Display Port 1.4 означают, что правильные 4K/60Hz с Renoir APU будут выполнимы.

Звук ASRock A520M немного разочаровывает, но это то, с чем бюджетные платы часто идут на компромисс. Геймер, слушающий сжатые звуковые ресурсы в игре, вероятно, не будет менее погруженным, но вы все равно можете выбрать внешний ЦАП, если захотите его позже в жизни.

Как мы часто говорим, производительность современных материнских плат обычно находится в пределах стандартной погрешности. Если мы видим выброс, это часто может быть связано с агрессивным многоядерным турбо-режимом или даже с температурой окружающей среды, влияющей на тактовую частоту графического процессора. ASRock показал себя, как и ожидалось. Мы отметили, что производительность хранилища у Samsung 970 Pro была высокой.

У маленького ASRock A520M ITX/ac есть все необходимое, и он хорошо послужит вам в качестве основы бюджетной игровой системы. Он использует сильные стороны платформы Ryzen и добавляет некоторую уверенность в будущем. Поклонники ITX, которые ищут недорогой вариант AMD Ryzen, должны иметь его в своем списке.

Прочтите наш полный обзор ASRock A520M ITX/ac.

Лучшие материнские платы Micro ATX AM4

# 5. ASRock X570M Pro4

Набор микросхем: X570 | Поддержка разгона: Да | Порты SATA: 8 | Места M.2: NVMe 2 Gen4 | Слоты RAM: 4 | Максимальная скорость RAM: 4200 МГц | Слоты PCIe: 2 x16, поколение 4; 1 поколение 4 x1 | Беспроводная технология: Н/Д | Освещение: Н/Д

• Отличные цены на функции
• Высокая разгонная способность ЦП и ОЗУ
• Два слота NVMe!

СМОТРЕТЬ ЦЕНУ В AMAZON

Теперь у нас есть ASRock X570M Pro4 , который мы выбрали для лучшей материнской платы Micro ATX AM4 в целом. Неудивительно, что он оснащен набором микросхем X570 и использует этот набор микросхем для достижения всего, чего вы ожидали. Поддержка твердотельных накопителей NVMe Dual Gen 4, отличная скорость ОЗУ и множество слотов PCI Express 4.0 x16.

Мы даже не можем снизить цену на эту, она на самом деле меньше 200 долларов, что редко для карты X570. Хотя он не предлагает никаких толстых дополнений, таких как встроенная беспроводная связь, нам трудно винить его, когда он обеспечивает все функции производительности, которые мы хотим от X570 по более низкой цене. В худшем случае вам придется покупать USB-адаптер Wi-Fi для беспроводного подключения, это не имеет большого значения, верно?

Вердикт: лучшая материнская плата Micro ATX AM4

ASUS PRIME B550M-A WIFI II

Материнская плата ASUS PRIME B550M-A WIFI II позиционируется в среднем ценовом сегменте, выполнена в формате mATX, оснащена чипсетом AMD B550. Будет оптимальной для сборки средних по производительности ПК. Оснащена беспроводным модулем Wi-Fi, Bluetooth. Встроена светодиодная подсветка.

На плате предусмотрено 4 слота под установку планок ОЗУ типа DDR4, работающих на тактовой частоте 4866 МГц. Реализован двухканальный режим работы. Максимально поддерживается объём до 128 Гб. Благодаря функции XMP пользователь сможет подобрать оптимальные режимы работы ОЗУ для достижения желаемого уровня быстродействия.

Для установки видеокарты есть слот PCI-E 4.0, работающий в режиме 16х. Также поддерживается использование встроенных в процессор видеочипов. На материнской плате предусмотрены разъёмы D-Sub, DVI, HDMI.

На плате расположены 2 порта М.2 и 4хSATA 3.0. Для подключения внешних устройств предусмотрены порты TPM, 3xUSB.

Плюсы и минусы

Встроенная качественная звуковая карта Realtek с поддержкой 7.1-канального режима;
Широкий набор портов для подключения внешних устройств;
Питание материнской платы от стандартного АТХ разъёма, а также дополнительного разъёма 8 pin;
Стильный современный внешний вид, встроенная подсветка;
Встроены модули беспроводной связи Wi-Fi, Bluetooth;
Возможность подключения модуля TPM;
Высокое качество сборки;
Официальная гарантия 3 года.

Небольшой радиатор охлаждения на чипсете, который является эффективным только при использовании ПК в стандартном режиме без разгона.

Итого: Очень достойная в плане быстродействия, функциональности и широких возможностей подключения различных устройств. Качество сборки отличное, дизайн современный. Будет гармонично смотреться даже в корпусе с прозрачными стенками.

BTX (Balanced Technology eXtended)

Стандарт BTX был предложен Intel в конце 2004 года. По их мнению он должен был заменить устаревающий ATX. Новый формат был создан для решения появившейся тогда проблемы отвода большого количества тепла от процессоров Pentium 4. В 2006 году Интел отказалась от этой затеи, в пользу более энергоэффективных решений и остановило разработку компонентов для новых систем. Это послужило началом конца форм-фактора BTX.

И хотя такие крупные компании как Gateway, Dell, Fujitsu-Siemens долго выпускали компьютеры собственной сборки в этом формате, широкого распространения он не получил.

Изменения в компоновке BTX включают небольшие размеры МП, лучшее размещение компонентов для контроллеров ввода-вывода на задней панели и лучшего охлаждения.

Форм-фактор	Размеры материнской платы	Количество слотов расширения
BTX	267 × 325 мм	7
micro BTX	267 × 264 мм	4
nano BTX	267 × 224 мм	2
pico BTX	267 × 203 мм	1

Особенность форм-фактора BTX – это расположение материнской платы с левой стороны корпуса. Слоты памяти и слоты расширения поменялись местами, что позволяет основным комплектующим (процессору, графическому контроллеру и северному и южному чипсету) использовать один и тот же воздушный поток, что снижает количество вентиляторов, необходимых для охлаждения и уменьшает шум.

Плюсы и минусы

Удобное расположение комплектующих для их качественного охлаждения
Более компактные размеры

Не совместимость с АТХ
Отказ Intel от поддержки

Материнские платы с чипсетом X570

ASUS TUF GAMING X570-PLUS (WI-FI)

При подборе материнской платы под чипсет X570 сложно не заметить продвинутую серию ASUS TUF GAMING X570-PLUS (WI-FI) с интегрированным интерфейсом беспроводной связи Wi-Fi и совместимостью с многоядерными CPU. Модель в рейтинге лучших материнских плат на сокете АМ4 занимает девятое место.

Плата может работать с оперативной памятью объемом до 128 Гб. Для этого можно установить 4 планки по 32 Гб в каждый из слотов. Возможности разгона модулей памяти весьма неплохие. То же самое касается разгона ЦПУ. Платформа рассчитана на выполнение ресурсоемких задач, где требуются повышенные вычислительные мощности. В ходе тестов и различных испытаний модель показала стабильные пропускные способности и отсутствие перегрева отдельных компонентов.

Инженеры марки ASUS уделили вопросу охлаждения особое внимание, организовав мощную систему на базе радиатора с увеличенной площадью рассеивания тепловой энергии в зоне слота М.2 и чипсета. Надежность 8.2

Функциональность 8.6

Оценка редакции 8.4

Итого 8.4 Линейка отличается продуманной настройкой программного обеспечения, которое равномерно разделяет расход системных возможностей, исходя из поставленных приоритетов конкретного софта

Плюсы и минусы

Улучшенная система охлаждения
Поддержка разгона оперативки
Возожность установки 128 Гб RAM
Оптимизация приложений для управления системами

Нет индикаций кодов ошибок

Надежность 8.2

Функциональность 8.6

Оценка редакции 8.4

Итого 8.4 Линейка отличается продуманной настройкой программного обеспечения, которое равномерно разделяет расход системных возможностей, исходя из поставленных приоритетов конкретного софта.

Плюсы и минусы

Улучшенная система охлаждения
Поддержка разгона оперативки
Возожность установки 128 Гб RAM
Оптимизация приложений для управления системами

Нет индикаций кодов ошибок

Мне нравится1Не нравится

MSI MPG X570 GAMING PLUS

Продукт попал в рейтинг лучших материнских плат на сокете АМ4 из-за сбалансированной цены и приемлемого потенциала будущего апгрейда. Неудивительно, почему марка MSI уже не один год подряд является одним из лидеров индустрии игрового «железа». Эту платформу можно использовать для совместной работы даже с флагманскими «камнями» Ryzen с разгоном ОЗУ до 4400 МГц.

Конфликты между аппаратными комплектующими и программным обеспечением не проявляются. Подсистема электропитания тоже выглядит продуманной

Но важно не забывать об использовании для сборки корпуса тонкого текстолита с хрупкими крепежными элементами. В связи с этим некоторые юзеры упоминают случаи покупки бракованных изделий

Надежность 7.5

Функциональность 8.3

Оценка редакции 8

Итого 7.9 Из важных фишек упоминается наличие активного охлаждения зоны VRM, что исключает перегрев компонентов при максимальном разгоне.

Плюсы и минусы

Расширенный рабочий диапазон оперативной памяти
Совместимость с флагманскими CPU
Наличие двух слотов для графических адаптеров
Поддержка до 128 Гб оперативной памяти

Незамечены

Мне нравитсяНе нравится

ASRock X570 Pro4

Седьмое место рейтинга лучших материнских плат на сокете АМ4 досталось ASRock X570 Pro4. При сборке игрового или рабочего ПК многие пользователи даже не рассматривают вариант материнки с компактным форм-фактором. Поэтому продукт серии ASRock X570 Pro4 отлично подходит под их запросы, т.к. выполнен в полноформатном исполнении. Допустимый объем ОЗУ составляет 128 Гб при возможности использования 4 планок по 32 Гб каждая.

В устройстве применяется активная система теплоотвода с полноразмерными радиаторами на разных цепях. Также производитель позаботился о надежных материалах и современных компонентах, распределяющих питание равномерным образом. Сами контакты обладают усиленной защитой от коротких замыканий. А чтобы регулярно получать свежие обновления ПО, производитель предлагает фирменный магазин приложений.

Надежность 9.2

Функциональность 9.3

Оценка редакции 9.1

Итого 9.2 Материнская плата неплохо взаимодействует со скоростными SSD-дисками из-за сдвоенного разъема М.2. Таким образом пропускные способности возрастают примерно в 2 раза.

Плюсы и минусы

Расширенный набор функций и возможностей
Большой срок службы
Продуманная система теплоотвода
Большое количество разъемов и портов

Не самая качественная адаптация BIOS под русский язык

Мне нравится1Не нравится

1999 год

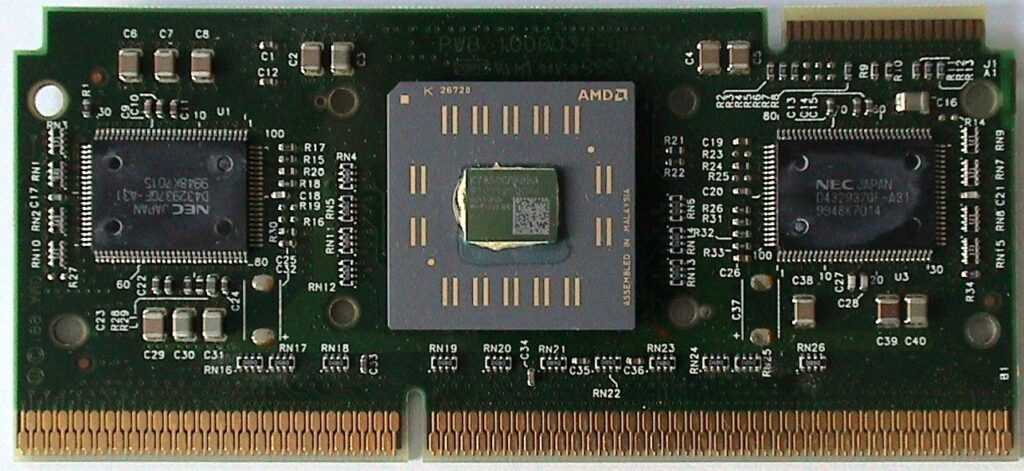

Интерфейс Slot A был представлен компанией AMD 23 июня 1999 года вместе с первыми процессорами Athlon, для которых он предназначался.

Появление этого интерфейса было связано в первую очередь с необходимостью ускорения работы процессора с кэш-памятью второго уровня относительно систем на платформе Super Socket 7, не допуская при этом значительного повышения стоимости производства процессоров (применяемый в то время 250 нм техпроцесс не позволял интегрировать кэш на ядро процессора без значительного увеличения стоимости производства). Наилучшим на тот момент решением оказалось размещение процессора и микросхем кэш-памяти на процессорной плате, находящейся в картридже. Процессор в таком корпусе помещался в щелевой разъём с 242 контактами, располагавшимися с обеих сторон разъёма в два ряда, асимметрично разделённый ключом, предотвращавшим неправильную установку процессора.

Для упрощения производства системных плат для процессоров Athlon Slot A был сделан механически совместимым с популярным разъёмом для процессоров Intel — Slot 1, что позволяло производителям использовать один и тот же разъём на системных платах для процессоров Pentium III и Athlon. Электрически разъёмы Slot A и Slot 1 несовместимы. Различна также нумерация выводов разъёма.

В конце 1999 года процессоры Athlon были переведены на 180 нм техпроцесс, а в начале 2000 года получили интегрированный кэш второго уровня, что позволило отказаться от использования процессорной платы и картриджа. На смену разъёму Slot A пришёл гнездовой разъём Socket A.

Что такое выводы на ЦП и почему они важны?

Выводы на самом деле образуют электрическое соединение с материнской платой. Они используются не только для питания ЦП, но и для обеспечения пути ввода и вывода данных.

Каждый штифт выполняет определенную функцию и облегчает выполнение различных операций.

Все микросхемы, микропроцессоры и центральные процессоры имеют определенную схему PINOUT. Схема выводов по существу показывает соответствующую функцию каждого контакта.

Например, на изображении выше показана схема выводов микросхемы счетчика декад. На самом деле она не считает декады; он работает как счетчик, используемый для подсчета от 0 до 10 для различных устройств.

Обратите внимание, что все контакты пронумерованы. Эти номера можно использовать для обозначения соответствующих им функций, представленных в отдельной таблице

Так, например

• Выводы с 1 по 7 и с 9 по 11 являются выходными.
• Контакт 8 предназначен для заземления в электрическом соединении для обеспечения отрицательного соединения.
• Контакт 16 подает напряжение. Это положительный терминал

Это всего лишь очень простой пример того, что означают выводы на простой ИС. С микропроцессором или центральным процессором все становится намного сложнее.

Ниже показана схема контактов процессора LGA1150 (процессоры Intel 4-го поколения).
