Система питания материнских плат Intel и ее охлаждение
У материнских плат Intel LGA 1200 все проще и сложнее одновременно. Проще потому, что для разгона вам придется ориентироваться лишь на платы с чипсетом Z490, которые стартуют сейчас с цены в 11 300 рублей.
А сложнее — потому что даже восьмиядерный Core i7-10700K, судя по обзорам, в разгоне до 5000 МГц легко доходит до уровня энергопотребления в 190–200 ватт в синтетических тестах, а если к тому же используются команды AVX2, то и до 250 ватт. Такие уровни энергопотребления накладывают серьезные требования на VRM материнской платы и не все начальные модели на Z490 чипсете выдержат такую нагрузку долговременно и без перегрева.
А если вы выбираете десятиядерный Core i9-10900K, который в разгоне до 4900–5000 МГц в тестах с инструкциями AVX2 может потреблять и более 300 ватт, то как начальная плата лучше подойдет GIGABYTE Z490 AORUS ELITE AC.
Чипсеты
Каждая из представленных плат построена на своем, уникальном наборе логики. Плата ASUS P5N32-SLI Premium создана на чипсете NVIDIA nForce 590 SLI Intel Edition. Своему рождению он обязан платформе AM2. Уже впоследствии NVIDIA решила адаптировать рассматриваемый набор под процессоры Intel. В отличие от чипсета NVIDIA nForce 570 SLI, предназначенного для бытового использования, более продвинутый NVIDIA nForce 590 SLI рассчитан непосредственно на энтузиастов. Пользователю доступны 48 линий PCI Express, распределяемых между 9 устройствами (в случае с двумя PCI-Ex16-слотами – по 16 линий на каждый), и технология NVIDIA SLI. Данный чипсет поддерживает 6 накопителей формата SATA и 2 винчестера
PATA. Плюс звук IHDA (Azalia), 10 USB-портов и два гигабитных ethernet-контроллера.
Отличительной особенностью чипсета Intel P965, на котором построена плата ASUS P5B Deluxe, является поддержка частоты FSB 800 МГц и фирменной технологии ускорения памяти Intel Fast Memory Access. Данный набор логики был специально разработан для платформ Intel Core 2 Duo. Новые платы на основе более раннего чипсета Intel 975X также поддерживают процессоры Intel Core 2 Duo. Надо отметить, что этот чипсет, несмотря на возраст, так и остался топовым и для разгона подходит лучше. Северный мост Intel P965 официально поддерживает память формата DDR2-800 и с удовольствием работает с памятью DDR2-1066, причем гораздо стабильнее, чем ранние версии Intel 975X – они официально поддерживают только
формат DDR2-667. Хотя отметим, что многие производительные решения дают пользователю возможность выбрать и более высокие рабочие частоты.
Вернемся же к Intel P965. В отличие от 975X, инженеры не сделали разделения графического интерфейса PCI Express x16 на два x8 для поддержки технологии ATI CrossFire. Ориентация на массового пользователя также сделала свое дело – набор Intel P965 даёт меньшую производительность в некоторых приложениях по сравнению с предшественником Intel 975X, в чем ты сможешь убедиться в ходе тестирования. Тем не менее, северный мост Intel P965 обеспечивает поддержку одного порта PCI Express x16, а южный отвечает за работу 10 портов USB, 6 линий PCI-E, 6 портов SATA-II и одного гигабитного сетевого контроллера. Конкретно о достоинствах упомянутых чипсетов мы поговорим подробнее в процессе описания самих
плат и схемы разгона.
Чипсеты и возможности BIOS материнских плат Intel LGA 1200
У материнских плат под процессоры Intel, как обычно, все просто — нужен разгон, покупай плату на Z-чипсете. Младшие чипсеты: H410, B460 и H470 не поддерживают разгон ни процессора, ни ОЗУ. Управление множителем процессора на этих чипсетах заблокировано. Единственный официальный способ увеличения производительности — занижение таймингов ОЗУ.
Но неофициальный способ есть и его использовали почти все производители материнских плат. Этот способ опирается на увеличение лимитов мощности PL1 и PL2, которые обычно ограничивают процессор при работе под нагрузкой. Лимит мощности PL1 часто соответствует официальному TDP процессора, а PL2 — максимально допустимому пределу энергопотребления, за который процессор не может выйти при кратковременной нагрузке.
Время, которое процессор может работать, превышая лимит PL1, но не выходя за лимит PL2, называется Tau и у процессоров Comet Lake-S с индексом «K» составляет 56 секунд.
Каждый производитель материнских плат позволяет по-своему настраивать данные лимиты на материнских платах с младшими чипсетами. У ASRock данная технология называется Base Frequency Boost и повышает P1 до 125 Вт. MSI повышает PL1 еще больше, доводя его до уровня PL2, равным 225 Вт. Для включения этой функции у MSI надо изменить Base Frequency Boost.А у ASUS эта функция называется ASUS Performance Enhancement.
Увеличение этих лимитов позволяет процессору работать на гораздо более высокой частоте под серьезными нагрузками, получая увеличения производительности, к примеру, на 35 % в Cinebench R20. Этот способ повышает нагрев и энергопотребление процессора, поэтому прежде, чем его использовать, нужно убедиться, что и охлаждение процессора и системы питания материнской платы выдержит такие нагрузки.
Учитывая, что старшие процессоры Comet Lake-S отличаются немаленьким энергопотреблением и довольно высокой частотной формулой, некоторым пользователям может хватить и такого, довольно простого и безопасного разгона.
Но если вы намерены штурмовать частоты в 5000 МГц по всем ядрам, а дополнительно использовать и высокочастотную ОЗУ, то вам не обойтись без хорошей платы на Z490 чипсете, где нет никаких ограничений в разгоне и процессора, и ОЗУ. А разгон ОЗУ сегодня очень благоприятно отражается на производительности современных многоядерных процессоров в играх и в рабочих задачах.
Несколько советов по разгону материнских плат на процессорах Intel (775 и 1156)
Разгон стремится работать процессор на более высокой частоте, чем продаваемый. Теперь частота процессора получается из так называемой базовой частоты на материнской плате, называемой FSB на платформе 775 t BCLK на платформе 1156.
Частота процессора получается следующим образом:
Частота ЦП = Базовая частота х Коэффициент ЦП
Соотношение процессоров теперь можно снизить, но, как правило, увеличить нельзя (за исключением некоторых высокопроизводительных процессоров Socket 775 или суффикса сокета 1156K от Intel и Black Edition от AMD).
Классическое решение для разгона BIOS обычно это увеличение базовой частоты (FSB или BCLK в зависимости от платформы).
К сожалению, увеличение базовой ставки без осторожности влияет на другие компоненты, такие как Оперативная память или карты расширения, потому что многие элементы рассчитываются исходя из этой базовой частоты:
Частота RAM = базовая частота x коэффициент RAM.
Кроме того, процессор может работать нестабильно, и во избежание этого вам нужно увеличить его напряжение, называемое Vcore или напряжением процессора, согласно Bios. Необходимо установить частоту определенных элементов и постепенно установить единственную переменную, чтобы знать, откуда происходит блокировка ПК.
Этот метод под названием «Пошаговый» излишне беспорядочный и требует много времени. Поэтому есть разные решения для его упрощения. Теперь посмотрим, как сэкономить время.
Тестирование производительности и стабильности системы после разгона ОЗУ
После каждой подстройки оперативной памяти в биосе (то есть после разгона) сохраняйте настройки биоса и запускайте систему. Если система запустилась, это уже хорошо, если нет – компьютер перезагрузится с заводскими настройками. А если компьютер совсем не включается, то настройки можно сбросить вручную, замкнув на материнской плате контакт Clear CMOS (JBAT1) любым металлическим предметом или перемычкой.
После этого вам нужно будет проверить систему на стабильность, запустив один из специальных тестов (например, в AIDA64 или Everest) или запустив игру, которая может хорошенько нагрузить систему. Если компьютер не выключается, не перезагружается, не выдает ошибку, не зависает и не появляется синий экран смерти, значит, эти настройки разгона оперативной памяти вам подошли.
Отсеивайте те комбинации настроек, при которых компьютер работает нестабильно. А те, которые работают стабильно, проверяйте на производительность и сравнивайте.
Можно использовать многочисленные бенчмарки (в том числе встроенными в AIDA64 или Everest) и проверять с какими настройками сколько баллов наберет ваша система. А можно использовать старый добрый архиватор. Создайте папку для теста, накидайте в нее всякого хлама (файлы среднего и маленького размера) и заархивируйте ее архиватором. При этом засеките, сколько времени на это уйдет. Победит, конечно же, та настройка, при которой архиватор справится с тестовой папкой максимально быстро.
Тестирование моей оперативной памяти в бенчмарке Everest’a
Подготовка к разгону
Перед началом разгона материнской платы следует провести следующие процедуры:
- Проверить систему охлаждения. Предварительно следует убедиться в исправности вентиляторов и теплоотводящих элементов, чтобы избежать перегрева системы.
- Обновить BIOS. В случае необходимости нужно обновить версию BIOS, чтобы повысить стабильность системы и увеличить шансы на успешный разгон.
- Изучить характеристики комплектующих. Необходимо знать наиболее подходящие настройки для каждого компонента системы, чтобы достичь максимальной производительности и избежать возможных проблем.
После проведения этих процедур можно приступать к разгону материнской платы. Но перед этим необходимо убедиться в наличии достаточного запаса энергии, так как разгон может потребовать значительной мощности и способен повредить комплектующие системы. Проверить запас питания можно с помощью программного обеспечения или отдельным прибором.
Дополнительная производительность с MSI Memory Try It!
Если вас не устраивает разгонный функционал XMP, то выжать больше производительности из оперативной памяти поможет функция Memory Try It!
Memory Try It! предлагает более сотни профилей с разгонными настройками для различных чипов ОЗУ от таких производителей как: Samsung, Hynix, Micron и тд. С помощью функции Memory Try It! Вы можете разогнать память, используя более высокие частоты и более жесткие временные интервалы, чем при использовании XMP. Вам всего лишь нужно выбрать желаемые профили и проверить стабильность работы системы. Если все работает стабильно, то можно попробовать выбрать профили с более высокими частотами и более жесткими интервалами, продолжив до тех пор, пока не будут достигнуты максимальные показатели, при которых система будет сохранять стабильность.
▲ Выжать больше производительности из оперативной памяти можно с помощью Memory Try It!
▲ Memory Try It! предлагает оптимизированные профили для разгона ОЗУ
▲ Настроить параметры профилей в Memory Try It! можно вручную.
Профили Memory Try It! позволяют вам производить настройки параметров вручную благодаря чему можно достичь небывалого уровня разгона оперативной памяти. Например, взяв набор ADATA DDR4-3200, мы обнаружили, что он стабилен с профилем “DDR4-3600 CL16-20-20-38”. Затем, мы продолжили увеличивать тайминги и обнаружили, что система остается стабильной при значении DDD4-3600 CL14-16-16-28. В результате нам удалось существенно снизить задержку с 55нс до 47.7нс и получить дополнительный прирост FPS в районе 2-5% по сравнению с DDR4-3200 XMP.
▲ Благодаря Memory Try It!, Вы можете разогнать память, используя более высокие частоты и более жесткие временные интервалы, чем при использовании XMP
▲ Уровень задержки DDR4-3600 CL14-16-16-28 меньше, чем у XMP DDR4-3600 CL17-21-21-39
▲ GTA 5 – Вы можете попробовать выжать больше FPS, используя профили Memory Try It!
▲ При настройках профиля DDR4-3600 CL14-16-16-28 вы получите 5% прирост в FPS по сравнению с DDR4-3200 XMP.
▲ Forza Horizon 4 – Вы можете попробовать выжать больше FPS, используя профили Memory Try It!
Разгон ASUS P5N32-SLI Premium
Четырехканальный стабилизатор напряжения использует четыре конденсатора по 1000 мкФ каждый, не считая одиннадцати (!) кондеров по 821 мкФ. Помимо этого, устройство снабжено стабилизатором напряжения памяти – пять конденсаторов по 820 мкФ и два по 471 мкФ. Отметим также и качественные электролитические конденсаторы от Sanyo. Полевые транзисторы охлаждаются массивными радиаторами, которые с помощью теплопроводящих труб соединены с мостами чипсета. В комплекте с устройством поставляются вентиляторы в количестве двух штук – мы не забыли воспользоваться и их услугами при разгоне. Надо сказать, что вентиляторы обязательны к установке при использовании системы водяного охлаждения. Дело в том,
что при полном отсутствии каких бы то ни было воздушных потоков в зоне питания, силовые элементы моментально перегреваются.
Разгонные фишки и прочие оверклокерские принадлежности пользователь может найти в меню Advanced. Однако даже при обновлении BIOS’а платы функция изменения множителя процессора так и не появилась. Напряжение на процессоре пользователь может менять вплоть до порога 1.7 В с шагом 0.0125 В. Наш камень работал на пиковом напряжении стабильно и без сбоев. При повышении частот FSB до уровня 450 МГц плата отказалась работать, однако повышение частоты по шине PCI Express всего на 10 МГц сделало свое дело. Благодаря этому мы смогли поднять частоту еще на 45 МГц – в итоге стабильная частоты работы FSB платы ASUS P5N32-SLI Premium составила 495 МГц (495 x 10 = 4950 МГц) при напряжении 1.4 В на шине.
Вообще, мы могли увеличить напряжение на FSB с шагом 0.1 В до уровня 1.415 В, однако плата отказывалась работать при таких условиях.
Резюме:
Чем же можно резюмировать эту статью. Первое, что я хочу вам сказать – разгон оперативной памяти – это не так уж и просто. И, если вы прочитали даже 20 статей на эту тему – это еще не означает, что вы знаете, как разогнать оперативную память.
Второе – разгон оперативной памяти не повысит производительность вашей системы так же сильно, как разгон процессора, если только вы не обладатель процессора AMD Ryzen. В случае с этой линейкой процессоров от компании AMD, скорость оперативной памяти очень сильно влияет на быстродействие процессора. Это обусловлено принципиально новой архитектурой процессора, в которой кэш память процессора оказалась слабым звеном.
ОЗУ не самая дорогая вещь в компьютере. Вот и подумайте, может быть вам лучше не разгонять, а просто увеличить оперативную память в компьютере?
В любом случае, удачи вам в экспериментах и делитесь своими результатами, нам тоже интересно!
Изменение параметров в BIOS Z370

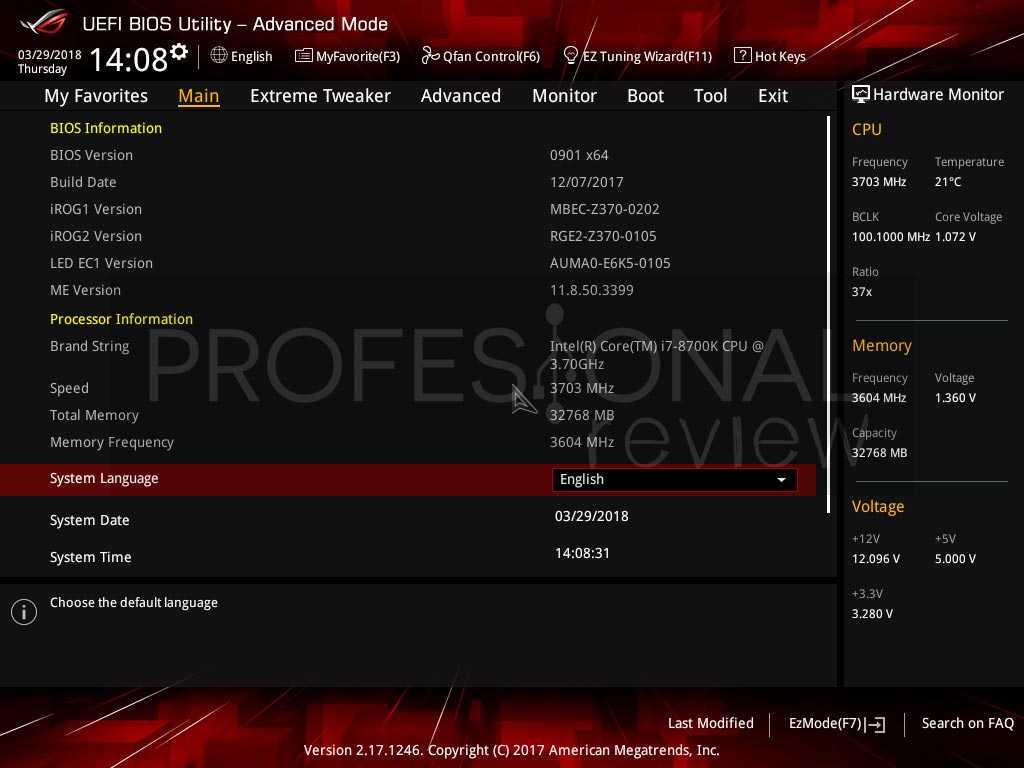

Чтобы войти в BIOS нашей материнской платы, мы будем нажимать клавишу F2 или DELETE на нашей клавиатуре, как только мы нажимаем кнопку питания на нашем компьютере. Оказавшись внутри, должен появиться такой экран, и если появится другой, нажатие F7 переведет вас в расширенный режим ? Мы будем искать 5 ГГц с первой попытки, в случае, если это невозможно, мы снизим частоту: 4, 9 ГГц или 4, 8 ГГц. Удачи с вашим процессором!

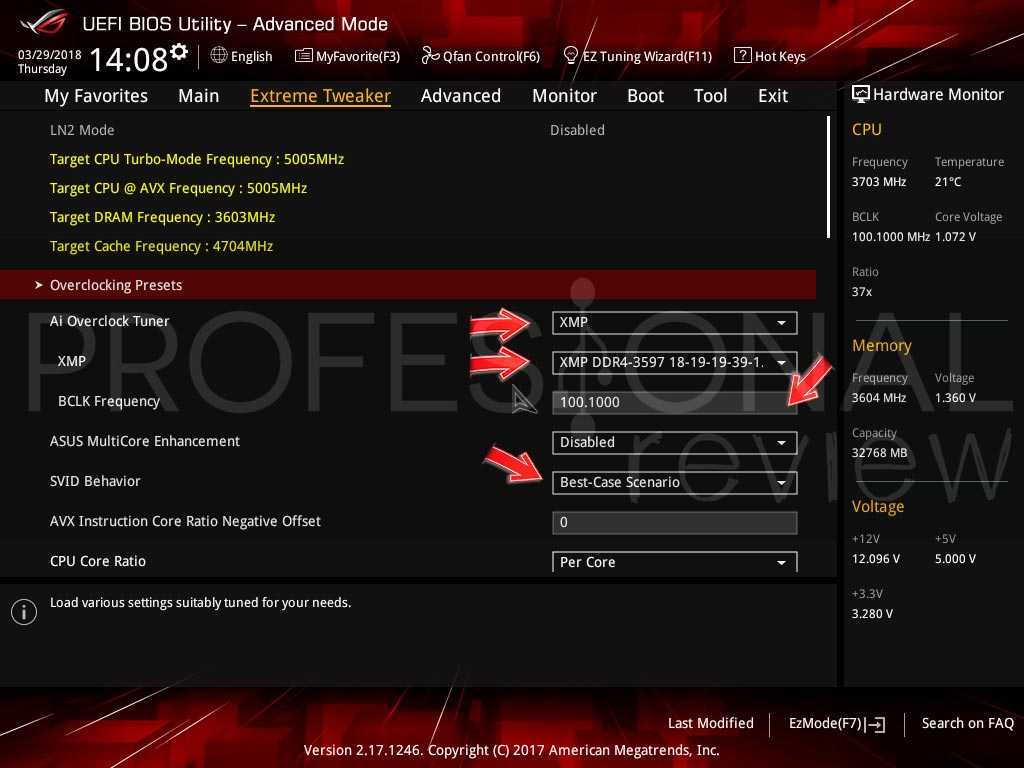

В разделе Extreme Tweaker мы установим следующие настройки:
Ai Overclock Tuner: Мы активируем профиль XMP.
Автоматически появится несколько профилей, в нашем случае XMP DDR4-3597 18-19-19-39?

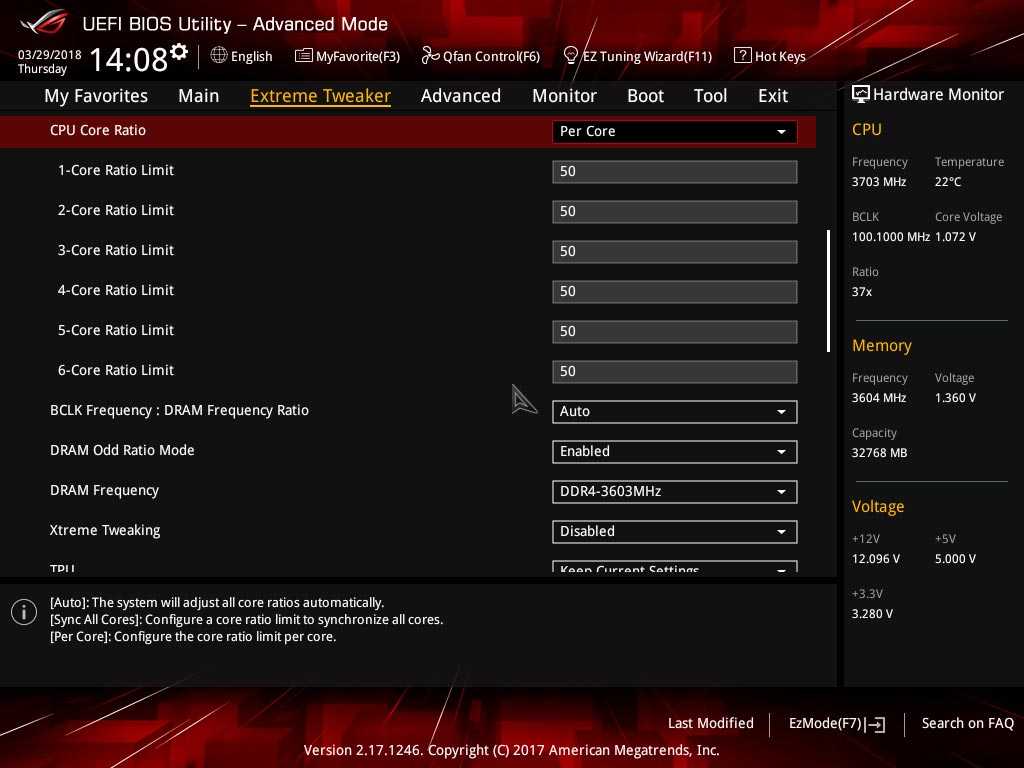

Соотношение процессорных ядер: мы можем выбирать между ядрами и всеми ядрами. Я всегда вкладывал это во все, но на этот раз я решил оставить все выделенное в 50 вручную. Наличие одного и того же значения дает нам один вариант, равный другому. Частота BCLK: Коэффициент частоты DRAM мы выберем Авто. DRAM Выбор нечетного режима включен. Частота DRAM: Мы оставим 3603 МГц (в вашем случае появится максимальная частота, которую ваша RAM может иметь под вашим профилем. Xtreme Tweaking мы выбираем Disabled TPU, мы выбираем Keep Current Settings

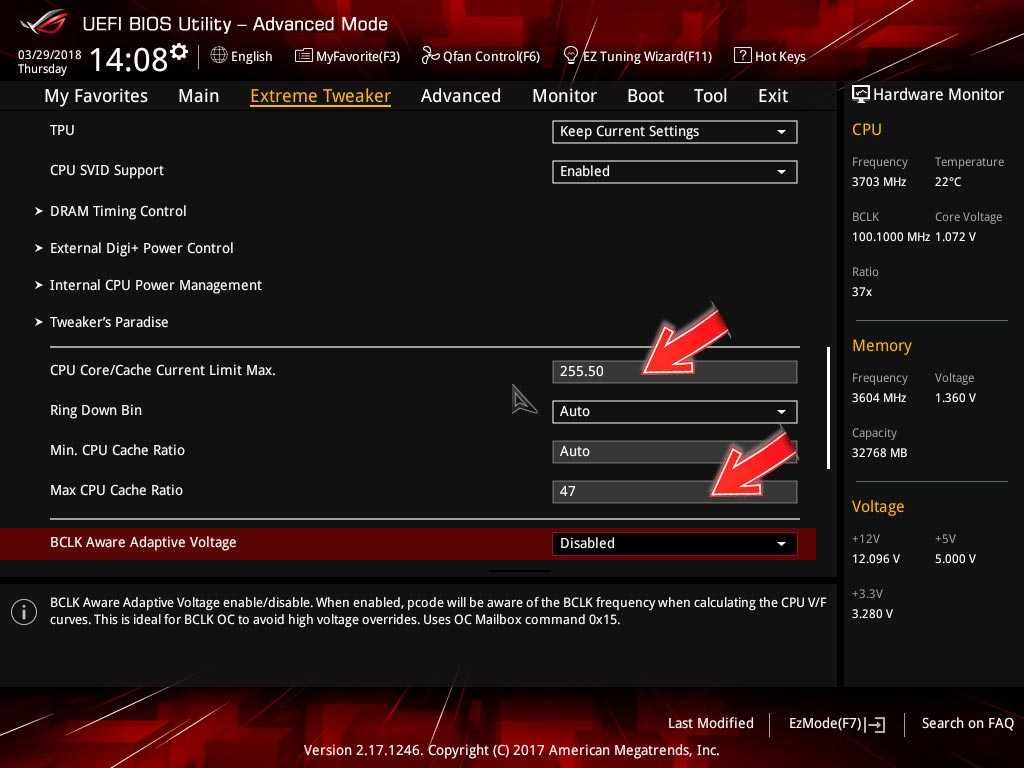

Поддержка CPU SVID мы оставим в Включенном. Максимальное ограничение тока ядра процессора / кэша Мы напишем максимальный предел 255.50 (очень важны эти данные). Ring Down Bin, мы будем держать его в Авто. Минимальный коэффициент кэширования процессора мы оставим по умолчанию в Auto. Max CPU Cache Ratio оставим кеш на 47, больше чем это значение, мы сомневаемся, что он стабилен. BCLK Aware Adaptive Voltage, мы оставим его отключенным.

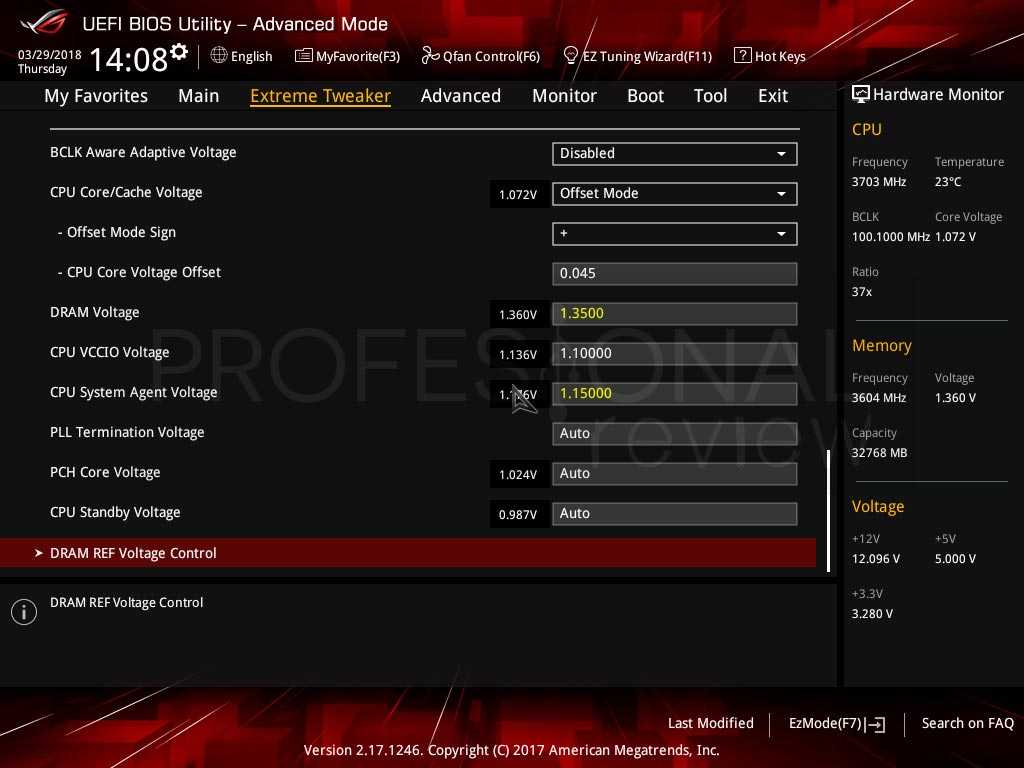

Напряжение ядра процессора / кэша. У нас есть три варианта: ручной (он всегда будет работать на 100% в состоянии покоя и полностью), смещение и адаптивность, которые очень похожи и работают очень хорошо в состоянии покоя Мне лично очень нравится Offset Mode, поэтому мы выберем этот. Знак офсетного режима выберем +. Смещение напряжения ядра процессора. Сначала мы наберем 0.035, хотя мой процессор не был стабильным, и мне пришлось подняться до 0.045. Эти данные являются приблизительными, поэтому они будут зависеть от вашего стабильного процессора, вам придется поиграть со смещением напряжения ядра процессора и калибровкой линии нагрузки процессора. Напряжение DRAM: по умолчанию выбрано 1, 35, но мы можем увеличить его до 1, 36 В в случае, если на нашей материнской плате есть какой-то vdroop. Напряжение CPU VCCIO наберем 1.10000 Напряжение CPU System Agent напишем 1.15000

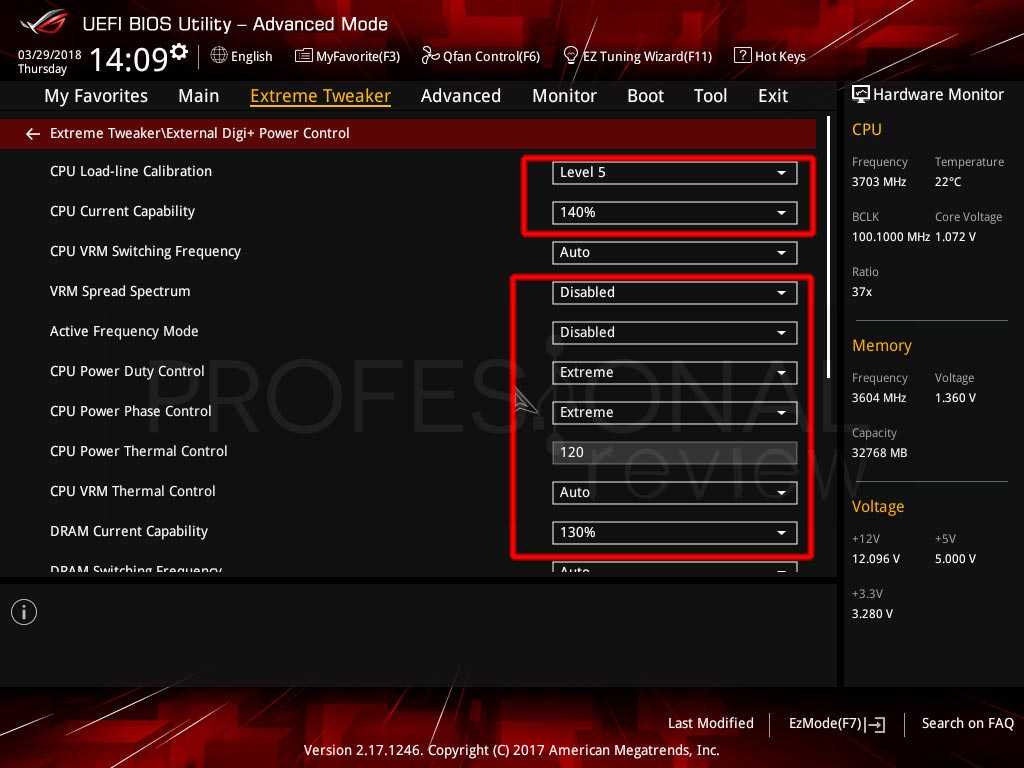

CPU Load-Line Calibration мы оставим на уровне 5 или 4. Это будет зависеть от того, что мы поставим, это будет больше или меньше напряжения в секции смещения. Текущая загрузка процессора составит 140%. Частота переключения CPU VRM мы сохраним в значение Auto. Расширение спектра VRM, которое мы отметим в активном частотном режиме, оставим его в режиме контроля мощности процессора и в фазе управления мощностью процессора, выберем контроль температуры процессора VRM, оставим его в параметре DRAM Current Capability, это необязательно, но если у вас есть быстрые воспоминания, я советую оставить его на уровне 130%.

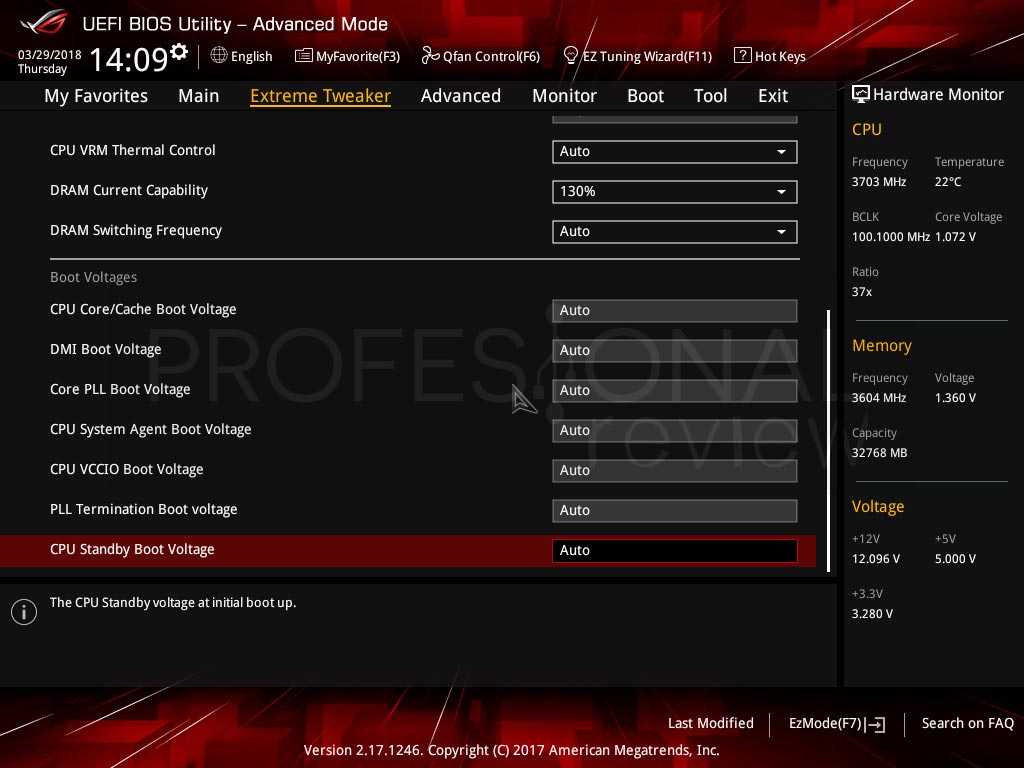

Остальные опции Extreme Tweaker остаются стандартными. Я оставляю все скриншоты для вас, чтобы служить 100% ссылкой.
Устали? У нас есть последняя тяга… Терпение! Эти параметры также очень важны:

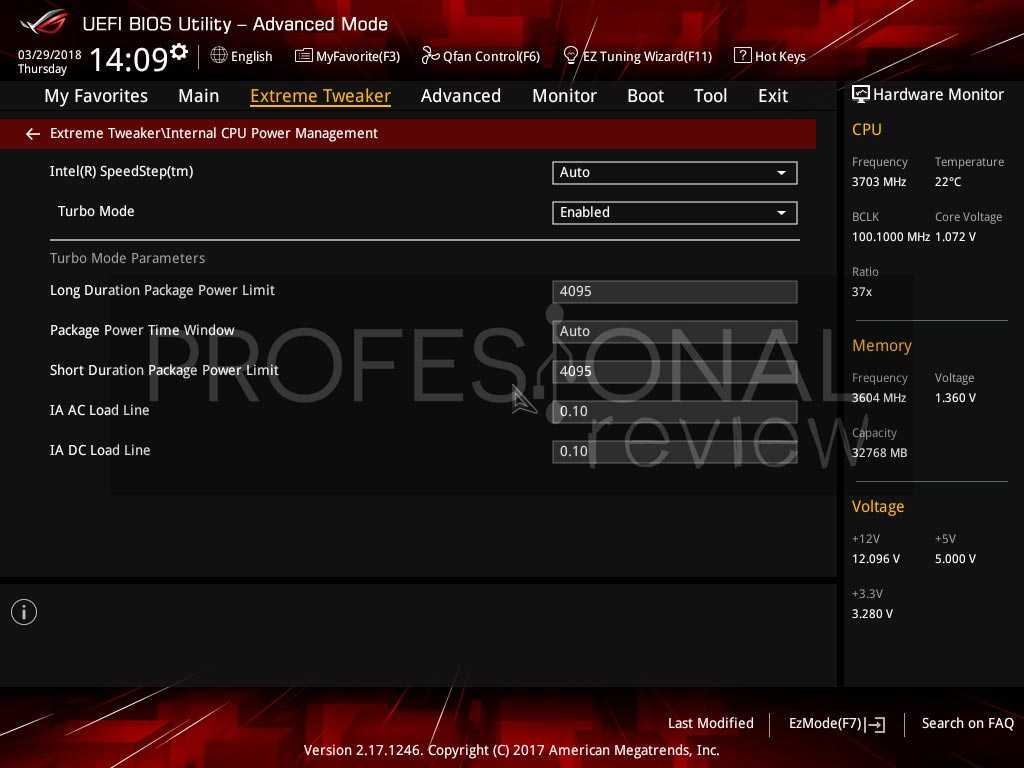

Предел мощности пакета с длительным сроком службы -> 4095 Предел мощности пакета с коротким сроком действия -> 4095 ВА Линия нагрузки переменного тока -> 0, 01 ВА Линия нагрузки постоянного тока -> 0, 01
После выбора нам нужно будет только выйти, сохранить изменения и перезагрузить компьютер.
Принцип работы
Как и большинство других устройств персонального компьютера, центральный процессор имеет определенное рабочее напряжение электропитания. И на многих, хотя и далеко не на всех материнских платах этот параметр работы ЦП может быть изменен пользователем. Для этой цели и предназначена опция BIOS CPU Voltage.
Данная функция будет чрезвычайно полезной при мероприятиях по разгону центрального процессора. Как правило, для разгона процессора применяется метод увеличения тактовой частоты шины FSB, однако при этом иногда может потребоваться и увеличение напряжения процессора.
Рассмотрим подробнее варианты, которые могут встретиться пользователю в опции. Значение Auto позволяет установить стандартное для определенной модели процессора показание Вольт. Аналогичную функцию выполняют и варианты By CPU Default, Startup, Disabled, Normal, No.
Выбор значения Manual позволяет пользователю установить необходимую величину. Иногда вариант Manual отсутствует, а пользователь может сразу же установить нужное ему напряжение. Процесс установки значений напряжения в разных BIOS может выглядеть по-разному – пользователь может напрямую установить нужное ему значение, введя его в текстовое поле, или установить значение, увеличивая параметр на фиксированную величину при помощи клавиш + и -. Иногда есть возможность выбрать параметр из предложенного BIOS списка. Наконец, выбор нужного параметра может быть организован в виде ввода величины, на которую напряжение будет превышать стандартное значение. Величина напряжения обычно указывается в вольтах или милливольтах. Часто в опции указывается также минимальный и максимальный возможный показатель.
Недостатки автоматического разгона
Очевидно, что нет ничего идеального.
Во-первых, автоматический разгон не работает, потому что это кофе без кофеина. Например, в моем случае у меня есть MSI B350 с Ryzen 1600, который имеет домашнюю частоту 3, 2 ГГц. Я могу войти в имеющуюся у меня материнскую плату MSI и включить Game Boost, которая представляет собой облегченную ОС. Таким образом, он идет от 3, 2 ГГц до 3, 4 ГГц, что явно недостаточно для OC .
Само собой разумеется, что материнская плата изменяет напряжения и определенные значения для достижения увеличения на 200 МГц, поэтому я собираюсь потратить больше энергии, а изменения производительности я даже не замечу. Возможно, есть определенные пластины, которые делают эту работу лучше, но разница не будет заметна.
Во-вторых, стабильный и проверенный ручной разгон всегда лучше
Почему? Потому что всегда лучше выполнять пользовательскую настройку, потому что есть несколько факторов, которые материнские платы не принимают во внимание, такие как:. Если мы используем радиатор лучше, чем большинство пользователей
Если в нашем доме намного жарче, чем в Мичигане. Если у нашей коробки или башни лучше вентиляция, чем у большинства. Инженер устанавливает последовательные напряжения, и они обычно высоки для процессора быть стабильным Лучше всегда делать это вручную
Если мы используем радиатор лучше, чем большинство пользователей. Если в нашем доме намного жарче, чем в Мичигане. Если у нашей коробки или башни лучше вентиляция, чем у большинства. Инженер устанавливает последовательные напряжения, и они обычно высоки для процессора быть стабильным Лучше всегда делать это вручную.
Как видите, речь идет не об изменении некоторых значений и все, а о полной пробной версии и ошибках. Все ОК отмечены в основном температурой и стабильностью. Многие факторы отличаются по температуре, например, упомянутые выше. Короче говоря, с ручным разгоном мы получаем большую производительность.
Наконец, этот автоматический OC не всегда так безопасен. Это правда, что мы не потеряем стабильность, но я поставлю вас на следующий перекресток: ОК — это оружие, которое никому не может попасть в руки. OC очень полезен и имеет отличную функцию, но только если вы знакомы с этой техникой.
Можно поставить автоматический OC для тех, кто не знает, как это сделать, но какой у них радиатор? В какие видеоигры они играют? Как они используют ПК?
Если у них нет хорошего радиатора, автоматическая ОС может отнять у процессора много времени. Причина в том, что, в конце концов, мы затягиваем процессор сильнее, а он нагревается сильнее, чем следует. Не просто любой радиатор работает. Если они играют в видеоигры, которые используют много процессора, у них могут быть проблемы со стабильностью. Существует игра под названием Tarkov, которая ужасно использует процессор, сильно нагружая процессор. Это приводит к очень высоким температурам. Играть в Minecraft — это не то же самое, что играть в игры такого типа. Если они ставят много рабочей нагрузки или нет. Если пользователь, который выполняет Auto OC и постоянно рендерит, загружает работу на ПК, у него могут возникнуть проблемы.
В итоге:
Кастом разгон лучше. У нас есть много руководств, которые могут служить ссылками. Автоматический разгон плохо оптимизирует производительность.
Какую производительность я могу разогнать на моем процессоре?

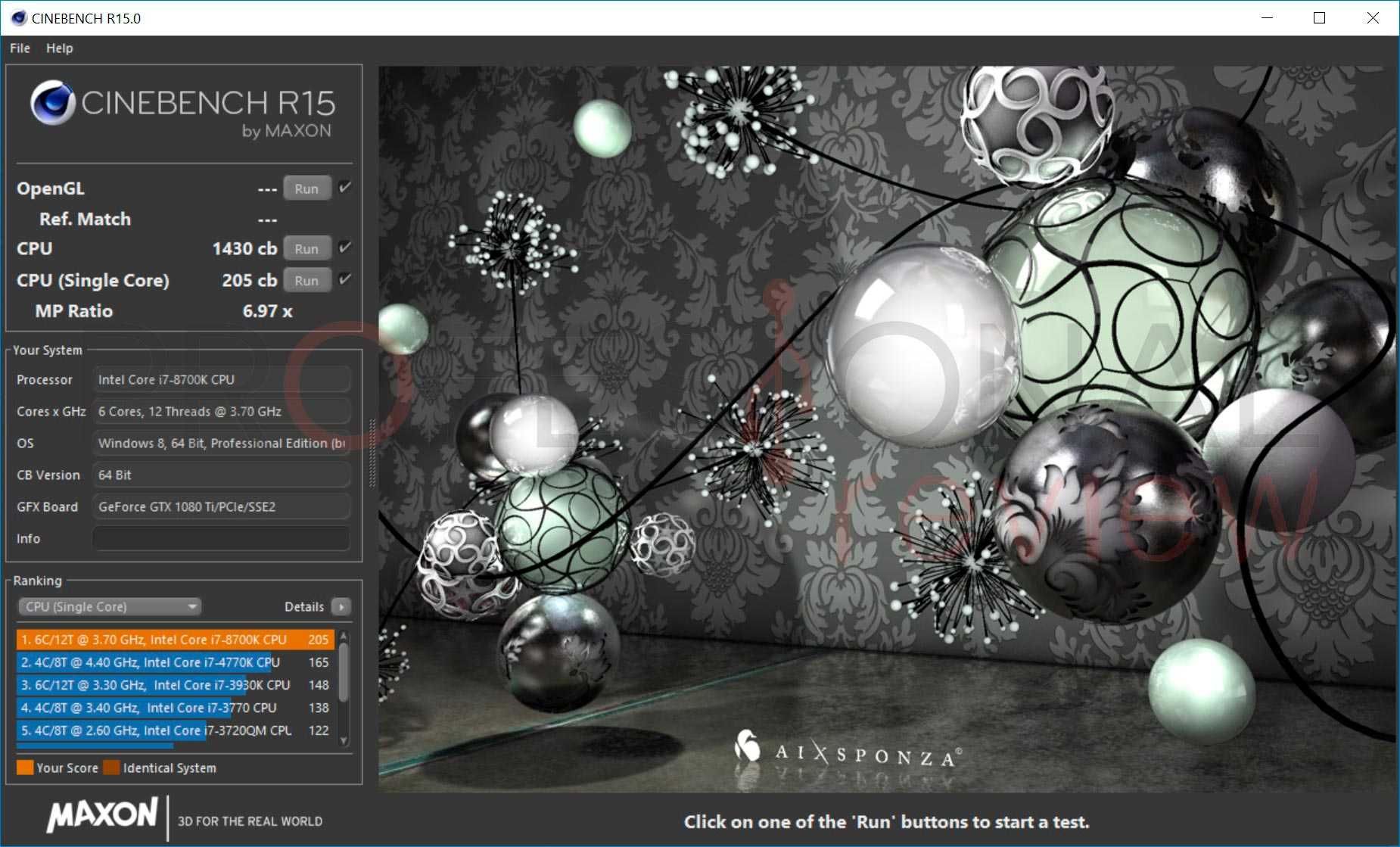

Теперь я оставляю вам несколько тестов производительности, чтобы вы могли увидеть отличия Cinebench R15 от стандартного процессора по сравнению с процессором на 5 ГГц и оперативной памятью на 3600 МГц.

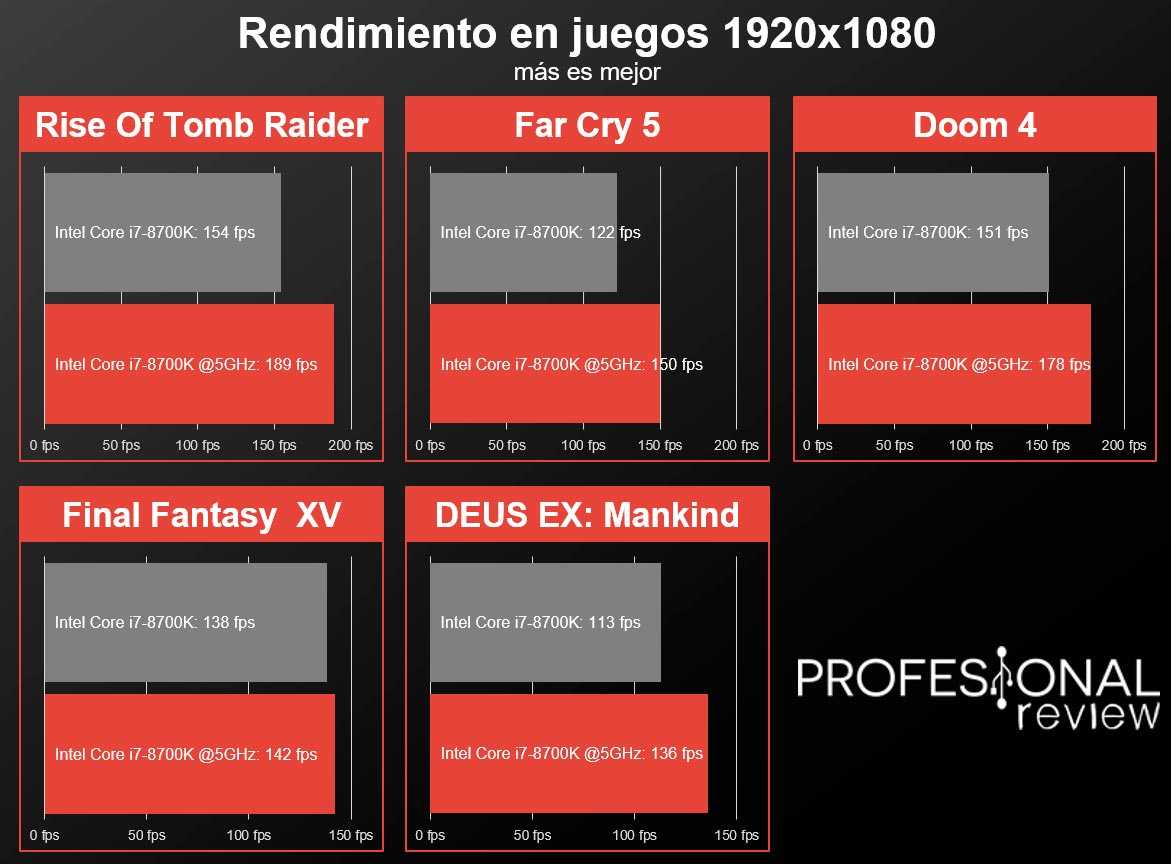

Впечатляет? А в играх? Есть ли улучшения? Мы протестировали 5 наших игр на нашем стенде, и результаты вас удивят.
Как мы видим, различия весьма интересны в 1920 x 1080 (в более высоких разрешениях это менее заметно), и если у вас есть delid, у вас будет чудовищный процессор, который действительно того стоит. Надеюсь, это руководство поможет вам и прежде всего потерять страх перед разгоном . Помните, что вы всегда должны делать это с головой.
Автоматический разгон
Опытные «оверклокеры» не рекомендуют пользоваться услугами функциями авторазгона, которые присутствуют на многих современных материнских платах, но это хорошее начало для самых зеленых в этом отношении пользователей. Например, технология Precision Boost Overdrive (PBO) позволят временно повышать частоту ядер процессора во время разнообразных нагрузок, но не выше частот, указанных на упаковке самого процессора.
Авторазгон полезен прежде всего для тех пользователей, которые не хотят особо рисковать, пытаясь собственноручно подобрать частоты и вольтаж. Авторазгон — это безопасный способ выжать дополнительную производительность из своего ЦП, не выходя за рамки параметров, которые были заданы самими AMD. Исходя из этого, авторазгон, технически, не считается разгоном как таковым.
Теперь же давайте поговорим о реальном разгоне…
Правильный выбор форм-фактора
Изначально правильный выбор форм-фактора, избавит вас, в будущем от множества проблем. На данный момент наиболее популярными форм-факторами материнских плат, являются ATX и его урезанный вариант – Micro-ATX.
Очень важен тот факт, что форм-фактором определяется дальнейшая расширяемость системы. Форм-фактор Micro-ATX обычно оснащен меньшим количеством слотов расширений PCI и PCI-E под видеокарты и дополнительные устройства. Также, зачастую, такие материнские платы имеют в своем распоряжении всего два разъёма для установки модулей памяти, что значительно ограничивает наращивание оперативной памяти, как количественно, так и относительно вопросов связанных с удобством. Но главное преимущество у Micro-ATX кроется в цене. Выходя из описания этих двух стандартов, можно утверждать, что Micro-ATX позиционируется как бюджетное решение для компактных офисных и домашних систем.
Немаловажным является размер, который как раз вытекает из форм-фактора. Платы ATX гораздо габаритнее, нежели их «Micro-братья», поэтому следует учитывать размеры корпуса в соотношении с размером материнской платы.
Более подробно относительно форм-факторов и их особенностей будет описано в отдельной статье.
Внешние разъёмы
Достаточно важным является наличие тех или иных разъёмов на задней панели материнской платы
Также важно их количество
Если взять во внимание порты USB, то их должно быть, скажем так, – не мало, так как туда, в большинстве случаев, подключается мышь, клавиатура, веб-камера, принтер, сканер и большое множество других устройств
Следует обратить внимание на аудио разъёмы интегрированной звуковой карты: их может быть либо три, либо шесть. Три разъёма достаточно для стандартной схемы: микрофон, наушники и сабвуфер
Если же вы планируете использовать многоканальную акустику, то вам необходимо смотреть в сторону материнских плат с 6-ю разъёмами. Но даже если вы на данный момент не планируете приобретение такой акустики, то разъёмы не помешают, а на будущее могут очень пригодится. А для офисных и бюджетных систем 3 аудио разъёма хватит с головой.
В дополнение может пригодиться два LAN-разъёма, для этого на плате должны быть распаяны два сетевых контроллера. Но для большинства пользователей одного сетевого разъёма будет предостаточно.
Что такое разгон?
Разгон означает « по часам » или « по часам ». Это методика , целью которой является достижение максимально возможной частоты или тактовой частоты процессора. Другими словами, мы будем «обманывать» процессор, чтобы он давал больше мощности, чем тот, что он предлагает дома или в стандартной комплектации.
Почему вы хотите получить больше частоты? Потому что производительность нашего ПК сильно возрастает. Процессор работает на частоте 3, 2 ГГц не так, как на частоте 4, 2 ГГц, а разница составляет 1 ГГц, что является резким увеличением.
Априори люди, которые разгоняются, обычно делятся на два типа людей:
Энтузиасты, которые хотят максимальной производительности, поэтому покупают разблокированный процессор, материнскую плату с подготовленным для него чипсетом и подходящим для него рассеиванием воздуха или жидкости. Пользователи со средним оборудованием, которые хотят получить больше производительности, чем должны. Во многих случаях для них нет счастливого конца, потому что они требуют слишком много от процессора, который не слишком подготовлен для этого.
Учитывая выбор, всегда лучше быть первым, потому что с хорошей командой и хорошей подготовкой мы сделаем контролируемый разгон.
Выводы
Подводя итог, можно сказать, что обычному пользователю ПК данный параметр трогать не рекомендуется. Очень легко случайно вывести компьютер из строя несмотря на всю современную защиту. Если же вы решили таки серьёзно заняться разгоном памяти, то прежде, чем это делать, изучите документацию, принципы работы контроллера памяти в процессорах Ryzen.
Разобраться в этом достаточно сложно. И не забывайте самое главное — вы совершаете эти манипуляции на свой страх и риск! Использование возможностей оборудования сверх его норм эксплуатации моментально лишает вас гарантии на него. В этой статье вы узнали ответ на вопрос cpu soc voltage что это, как и зачем его регулировать и что будет, если установить слишком высокое значение.
- https://biosgid.ru/parametry-bios-setup/upravlenie-elektropitaniem/cpu-voltage.html
- http://VirtMachine.ru/cpu-pll-voltage-dram-voltage-nb-voltage-control-chto-eto-za-parametry-v-biose.html
- https://ichip.ru/sovety/ekspluataciya/vyzhimaem-soki-iz-pk-razgon-pamyati-629242
- https://te4h.ru/nastrojka-soc-voltage-dlya-ryzen
- https://helpadmins.ru/cpu-over-voltage-error-kak-ispravit/
Выводы
Рассматриваемые в данном обзоре платы, как нам удалось выяснить, разгоняются, причем достаточно хорошо. Однако стоит отметить, что разгонный потенциал устройства, показанный на практике, не всегда влияет на фактический результат. Устройство ASUS P5B Deluxe показало себя заметно лучше в бытовых тестах, что, на наш взгляд, связано с наилучшей оптимизацией памяти для работы с процессорами Intel Core 2 Duo. А вот девайс под названием ASUS P5N32-SLI Deluxe гораздо лучше работает в игровых приложениях. При этом заметим, что наши результаты могут отличаться от тестов на других платах той же марки по причине производственных погрешностей.
