Как установить процессор на материнскую плату

Рассмотрим основные составляющие кулера

Радиатор распределяет тепло охлаждаемого объекта (процессора) в окружающую среду. Поэтому он должен иметь непосредственный физический контакт с охлаждаемым объектом. Для процесса передачи тепла от процессора к радиатору, площадь контакта должна быть как можно больше. Сторона радиатора, прилегающая к процессору, именуется подошвой (основанием). От ядра тепло проходит к основанию, затем распределяется по всей площади радиатора и рассеивается.

Для изготовления радиаторов кулеров применяют разные материалы.

Алюминий обладает хорошими тепловыми характеристиками, легкий вес и относительно дешево стоит.
Медь намного лучше, чем алюминий проводит тепло,
но дороже стоит и имеет большой вес (такие модели весят около 1 кг).
Некоторые радиаторы делают, комбинируя медные и алюминиевые пластины.

Как правильно установить новый процессор – руководство для начинающих

Вы только что купили новый процессор, новую блестящую материнскую плату, и вам также посчастливилось получить в свои руки новую видеокарту. Замечательно! Но, что дальше?

Берём все новые компоненты и собираем их вместе, чтобы построить новый компьютер. Первое, что вам нужно сделать, это установить процессор на материнскую плату, чтобы оживить ваш компьютер. Установка процессора подобна установке мозгов в ваш компьютер. К счастью, это относительно простая задача, и нет необходимости напрягаться.

Мы здесь, чтобы провести вас через этот процесс, чтобы убедиться, что всё на месте. В этом руководстве мы рассмотрим каждый шаг и объясним, как установить ЦП на материнскую плату.

Предварительное условие: всё, что вам нужно

Если вы решили начать сборку своего ПК, то есть очень большая вероятность, что вы уже подготовили все основные части. Если нет, то сейчас самое время это сделать. Для выполнения шагов, упомянутых в этом руководстве, вам нужны только процессор и материнская плата, но мы собираемся взглянуть на пару других вещей, которые вы, возможно, захотите получить, прежде чем приступить к этому шагу сборки ПК:

Термопаста: вам понадобится термопаста после установки процессора, но хорошо иметь её рядом с собой в процессе.
Процессорный кулер: само собой разумеется, что вам нужен процессорный кулер, чтобы обеспечить поддержание тепловой стабильности процессора. Вам обязательно нужен хоть какой-нибудь кулер для процессора – либо кулер с вентилятором, либо жидкостный кулер. Это не зависит от производителя ЦП, его производительности или поколения ЦП. Процессор не будет работать без кулера и почти сразу выйдет из строя из-за перегрева.
Совместимая материнская плата: не все процессоры работают со всеми материнскими платами, представленными на рынке. Многие ЦП подключаются к разным разъёмам на плате, и для их работы также требуются выделенные и совместимые чипсеты. Например, Intel Core i5-12600K будет работать только с одной из материнских плат Z690, представленных на рынке. Эти материнские платы Z690 имеют новый процессорный разъём LGA 1700 , а также новый набор микросхем Z690 для новых микросхем. Например, для чипов AMD Ryzen серии 5000 требуется процессорный разъём AM4, и они работают только с наборами микросхем X570, B550, B450 и т.д.

Установка ЦП – это операция без инструментов, поэтому вам не нужны никакие инструменты.

Как установить процессор: пошаговое руководство

Примечание. Весь процесс установки ЦП на материнскую плату намного проще, если вы делаете это вне корпуса ПК. Это даёт вам больше места для работы вместо того, чтобы ограничивать себя пространством внутри корпуса. Если вы устанавливаете новый процессор в существующую сборку, мы рекомендуем сначала вынуть материнскую плату.

Первое, что вы видите, когда находите сокет ЦП на материнской плате, – это металлический рычаг рядом с сокетом, прикрепленный к корпусу сокета. Слегка потяните этот рычаг в сторону от гнезда, чтобы поднять его. Рычаг поднимет или освободит металлический корпус или рамку, чтобы открыть свободный сокет.

После правильной установки ЦП должен ровно лежать на сокете, без приложения каких-либо усилий или давления.

Для процессоров AMD процесс установки практически такой же. На материнских платах AMD обычно нет корпуса или металлического каркаса. Поднятие металлического рычага немного сдвинет гнездо. Затем вы аккуратно выравниваете процессор на сокете, чтобы вставить его. Нажмите на металлический рычаг и заправьте его, чтобы зафиксировать чип на месте.

Как установить ЦП – Заключительные мысли

После того, как вы закончите установку ЦП и всех других основных компонентов на материнской плате, включая ОЗУ, SSD, графический процессор и т.д., поместите материнскую плату внутрь корпуса, чтобы продолжить процесс. В конечном итоге, вам придётся нанести термопасту и установить процессорный кулер, прежде чем завершить сборку. Вы можете ознакомиться с эссе о том, как наносить термопасту на процессор, чтобы получить подробное представление об этом.

Мы объяснили шаги, используя процессор Intel Core i5-12600K, но процесс очень похож почти для всех популярных чипов. Он лишь немного отличается для процессоров AMD Threadripper и Intel Xeon, но вы, вероятно, уже знаете, как установить процессор, если имеете дело с этими чипами.

Мы надеемся, что это руководство для начинающих помогло вам понять, как установить процессор на материнскую плату.

Effects of CPU pins sticking through the AM4 Socket

If CPU pins stick through the AM4 Socket, it can have severe consequences. One of the most significant effects is damage to the CPU pins themselves. If the pins are bent or warped, they may not function correctly, leading to reduced performance or complete failure of the processor. This can result in the need for a costly replacement of the CPU.

Another consequence of CPU pins sticking through the AM4 Socket is damage to the motherboard. If the pins are bent or damaged, they can cause permanent damage to the motherboard. In some cases, this can result in the need for a complete replacement of the motherboard, which can be expensive and time-consuming.

Выбираем процессор

Допустим, мы уже разобрались с тем, какой сокет подходит к нашей материнской плате. Теперь остается определиться с выбором процессора

Важно понимать, что если вы собираете ПК с нуля, тогда нужно рассматривать материнские платы под процессор для достижения наибольшей эффективности

Разъём

Сокет — это первое, на что следует обращать внимание. Если вы сделаете ошибку, компонент не будет подходить к вашей материнской плате и придётся возвращаться в магазин

Если вы покупаете новую материнскую плату, следует обратить на более новые модели. Самые популярные сокеты это:

Первые два варианта относятся только к сокетам компании Intel, а последние два — к AMD. Об их отличиях мы поговорим ниже.

Микроархитектура

Современные процессоры развиваются во многих направлениях. В микроархитектуру входит количество ядер, частота, уровень энергопотребления, скорость работы, набор дополнительных технологий и прочее.

Важно покупать такой компонент, который мог бы прослужить долгое время. Если не обращать внимания на все дополнительные характеристики, вполне вероятно что уже через полгода вы поймете, что нужно покупать новый процессор, ведь используемый давно устарел и не справляется

Intel или AMD

На рынке присутствуют процессоры только двух компаний:

Очень сложно говорить в общем какая из компаний лучше. Но есть наглядная статистика, отображающая в каких играх процессоры этих производителей показывают себя лучше всего.

League of Legends;
DOTA 2;
Sniper Elite 4;
Ashes Of The Singularity;
The Evil Within 2.

По словам экспертов, AMD отличается лучшей графической интеграцией и более широкими возможностями для разгона, а вот Intel хорошо справляется с обеспечением дискретной производительностью 3D-графики.

Многие пользователи считают AMD лучшим вариантом за свою стоимость, так как за более низкую цену процессоры этого производителя способны выдавать больший результат. Мы рекомендуем смотреть обзоры конкретных моделей так как только таким образом можно будет понять настоящую производительность компонента.

Количество ядер

Количество ядер отвечает за скорость работы процессора. Однако не всегда больше значит лучше. Нельзя говорить что 8 ядер лучше четырёх или двух.

4 ядра — необходимый минимум для выполнения стандартных задач;
6-8 ядер — оптимальное количество для эффективной работы.

Компьютер с 6-8 ядерным процессором может без проблем одновременно обрабатывать графику, держать в фоновом режиме игры, не зависать при множестве открытых вкладок в браузере и проводить стрим всего этого.
Если вам нужен процессор для игр, подойдёт процессор с 4-6 ядрами с поддержкой Hyper-Threading и высокой тактовой частотой. Для работы с видео, рендеринга 3D-сцен и прочего подойдут модели с большим количеством вычислительных блоков.

Встроенная графика

Если стоит задача сбора бюджетного компьютера исключительно для работы, можно рассматривать вариант покупки процессора с интегрированной графикой. Не стоит рассчитывать на высокую мощность встроенной “видеокарты”, так как большинство игр даже не смогут запуститься. Но такое решение идеально подходит для экономии, ведь покупка дискретной видеокарты может заметно изменить конечную стоимость ПК.

Мы рассмотрели три способа определения сокета на материнской плате. Если один из методов не подходит, тогда необходимо воспользоваться другим

Также мы обратили внимание на основные нюансы при покупке процессора

Это базовые критерии для выбора качественного компонента. Для более подробных деталей рекомендуем ознакомиться с обзорами конкретных моделей, где показывается производительность в различных играх и приложениях.

Как правильно поставить деталь

Устройство монтируется в специальный слот, называемый сокетом. Его сложно спутать с каким-либо другим разъемом: больше ничего подобного на материнке не расположено. У разных модификаций камней, как и у разных брендов, сокеты могут быть разными. Intel сегодня чаще всего использует сокет 1151, AMD — AM4 и иногда еще AM3+.

Учитывайте, что деталь не всегда подходит под конкретный сокет: не совпадает количество и расположение ножек, а также расположение локеров. Это – специальные замки, которые не дают установить деталь неправильно.

Обычно у АМД это небольшой треугольный вырез в верхнем углу, а у Интел пара полукруглых пазов на верхнем торце. При совпадении сокета и процессора, последний устанавливается без видимых усилий.

Часто на материнской плате, слот прикрыт специальной пластиковой заглушкой. Перед ее извлечением нужно потянуть вверх рычажок, который приводит в действие фиксирующую рамку. Это же нужно выполнять и в случае, если заглушка отсутствует.

Перед установкой камня, проверьте состояние ножек: все они должны располагаться перпендикулярно его поверхности и параллельно друг другу.

Вставлять деталь следует аккуратно, не повредив ножки, так чтобы они встали строго в отведенные места и пазы совпали. После этого следует зафиксировать деталь рамкой, опустив рычажок и отведя его за защелку.

Необходимые инструменты для установки процессора Socket AM4

Перед тем как приступить к установке процессора Socket AM4, вам понадобятся следующие инструменты:

1. Отвертка: чтобы открутить крышку сокета AM4 на материнской плате, вам понадобится крестовая отвертка размером #2.

2. Термопаста: для обеспечения эффективного отвода тепла от процессора к системе охлаждения необходимо нанести небольшое количество термопасты на поверхность процессора.

3. Кисточка или салфетка: перед установкой процессора AM4 необходимо тщательно очистить поверхность процессорного сокета и крышку сокета материнской платы от пыли и грязи с помощью мягкой кисточки или салфетки.

4. Антистатический ремешок: чтобы предотвратить повреждение компонентов компьютера от статического электричества, рекомендуется надеть антистатический ремешок на запястье перед началом установки.

Документация: перед установкой процессора Socket AM4, важно ознакомиться с руководством пользователя, приложенным к материнской плате, чтобы изучить особенности установки и совместимость с выбранным процессором

Помимо перечисленных инструментов, также обязательно следует иметь предварительно выбранный и совместимый процессор Socket AM4 и соответствующую материнскую плату.

Какие бывают материнские платы

Материнские платы, как и ПР, имеют свои различия:

По мощности питания;
Сокету;
По чипсету;

Мощность питания некоторых МП не позволяет вам установить процессор, даже если у них присутствуют совместимые сокеты. Обычно такая ситуация наблюдается при попытке установить мощный и производительный ПР, который требует много энергии для нормального функционирования, на бюджетную МП.

Обратите внимание! При попытке установить ПР на МП с разными сокетами, вы с большой долей вероятности повредите компьютер и не добьетесь никаких положительных результатов. Кроме вышеперечисленных отличий, МП имеют еще одну характеристику, которая разделяет их на различные категории – чипсет

Под чипсетом подразумевается набор схем, с помощью которого организуется работ остальных элементов системы. При покупке нового ПР убедитесь, что чипсет МП поддерживает данную модель. Такие ситуации возникают не часто, но лучше перестраховаться, во избежание неприятных неожиданностей

Кроме вышеперечисленных отличий, МП имеют еще одну характеристику, которая разделяет их на различные категории – чипсет. Под чипсетом подразумевается набор схем, с помощью которого организуется работ остальных элементов системы. При покупке нового ПР убедитесь, что чипсет МП поддерживает данную модель. Такие ситуации возникают не часто, но лучше перестраховаться, во избежание неприятных неожиданностей.

Вентиляторы делятся на два типа: радиальные и осевые

В радиальных вентиляторах (бловерах) воздушный поток направлен под углом 90 градусов к оси мотора. В радиальных вентиляторах вместо пропеллера с лопастями крутятся барабаны (крыльчатки). Такой тип вентиляторов требует моторов большей мощности. Поэтому бловеры больше по размерам и дороже стоят. Но радиальные вентиляторы имеют свои преимущества. Воздушный поток в них обладает большей скоростью, меньшей турбулёнтностью и более равномерен.

Вентиляторы еще классифицируют по способу подключения, конструкции подшипников и размерам.

В маркировке вентилятора есть информация о подшипниках:

Sleeve – подшипник скольжения.

Подшипник скольжения представляют собой просто подушку из масла и скользящих материалов. Эти подшипники быстро изнашиваются. Единственное их достоинство – низкая стоимость.

Ball – подшипник качения.

Шариковые подшипники (Ball) более надежны, долговечны, и поэтому в основном они используются для современных кулеров. Это подшипники, состоящие из двух радиальных колец, между которыми расположены мелкие шарики.

Наиболее распространенными размерами вентиляторов являются: 60х60х25, 50х50х10, 45х45х10.

Вентиляторы, по способу подключения разделяют на SMART (подключение через MOLEX Connector) и обычные (подключение через PC-plug коннектор).

Важным параметром вентилятора является уровень производимого им шума. В документации на кулер он обязательно указывается. Для нормальной работы такой шум не должен быть выше 25 дБ.

Частота вращения лопастей – так же является важным параметром. Этот параметр показывает количество оборотов в минуту (Об/мин.). Чем больше этот параметр, тем больше перегоняется воздуха в минуту, но и больше производится шума. В документации указывается количество воздуха, перегоняемого за минуту (CFM). Для питания всех компьютерных вентиляторов используется постоянный ток.

Выбор и покупка совместимой материнской платы для процессора сокет АМ4

Установка процессора в сокет АМ4 требует наличия совместимой материнской платы. При выборе и покупке такой платы необходимо учитывать несколько важных факторов, чтобы обеспечить правильную совместимость и эффективность работы системы. В этом разделе мы рассмотрим основные моменты, которые следует учесть при выборе материнской платы.

1. Сокет AM4: Первым и самым важным критерием выбора является сокет материнской платы. В случае с процессором сокет АМ4, необходимо выбирать материнские платы именно с этим сокетом. Только такая плата будет совместима с выбранным процессором.

2. Чипсет: Вторым критерием является поддерживаемый чипсет материнской платы. Чипсет определяет особенности функционала и возможности платы. Для процессоров сокет АМ4 самым распространенным и хорошо подходящим чипсетом является AMD B450 или AMD X570. Они обеспечивают поддержку всех функций процессора и высокую стабильность работы системы.

3. Форм-фактор: Третьим критерием является форм-фактор материнской платы. Форм-фактор определяет размеры и варианты размещения платы в корпусе компьютера. Процессор сокет АМ4 должен использоваться с материнской платой стандартного форм-фактора ATX или MicroATX.

4. Поддерживаемая память: Четвертый критерий — поддержка нужных параметров памяти. Несколько типов памяти могут быть совместимы с материнской платой, но не все они могут быть использованы с выбранным процессором. Проверьте, чтобы материнская плата поддерживала нужный тип памяти (например, DDR4) и максимальную тактовую частоту, требуемую процессором.

5. Разъемы и слоты: Наконец, убедитесь, что материнская плата предоставляет нужное количество и набор разъемов и слотов, которые вам необходимы. Например, количество портов USB, слотов расширения PCI-E и SATA-портов должно соответствовать вашим требованиям.

При выборе и покупке материнской платы для процессора сокет АМ4, рекомендуется обратиться к официальным сайтам производителей плат и процессоров, чтобы удостовериться в совместимости выбранных компонентов и получить дополнительную информацию о их характеристиках.

Используя эти рекомендации, вы сможете выбрать и приобрести совместимую и качественную материнскую плату для своего процессора сокет АМ4, что обеспечит надежную работу вашей системы.

How to prevent CPU pins from sticking through the AM4 Socket

To prevent CPU pins from sticking through the AM4 Socket, there are several steps you can take. First, it’s essential to ensure that the CPU is correctly installed. When installing the CPU, be sure to align the pins correctly with the holes in the socket. Apply even pressure and ensure that the CPU is fully seated in the socket.

It’s also essential to properly maintain your CPU and AM4 Socket. Keep your computer clean and free of dust, as this can cause overheating, which can lead to warped pins. Additionally, handle your CPU with care and avoid dropping it or applying too much pressure when installing it.

Установка процессора в сокет AM4

1. Что нам понадобится?

Давайте сначала определимся что нам понадобиться:

Материнская плата, использующая AM4, сюда входят материнские платы на чипсетах A350, B350, X370, A450, B450, X470, а также другие, которые, возможно, выйдут в будущем;
Процессор, поддерживающий этот сокет, например, процессор первого или второго поколения Ryzen;
Кулер для процессора — мы будем использовать тот куллер, что поставлялся вместе с процессором по умолчанию;
Тюбик термопасты;
Фигурная отвертка.

Обычно, на кулере уже есть термопаста, но при длительном хранении на складе она может засохнуть или быть нанесенной неравномерно, поэтому лучше нанести свою термопасту отдельно. Но давайте начнем сначала.

2. Подготовка сокета AM4

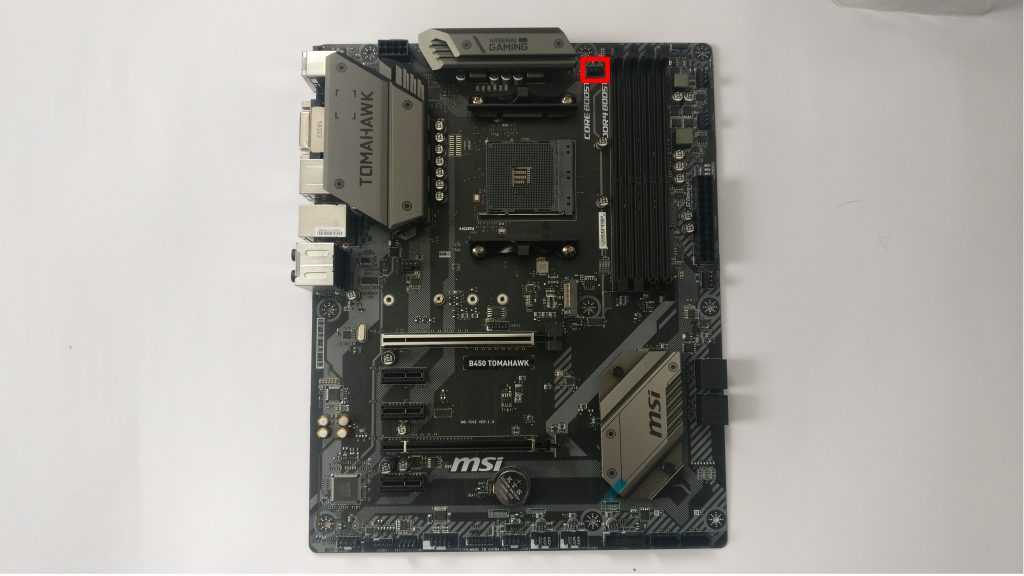

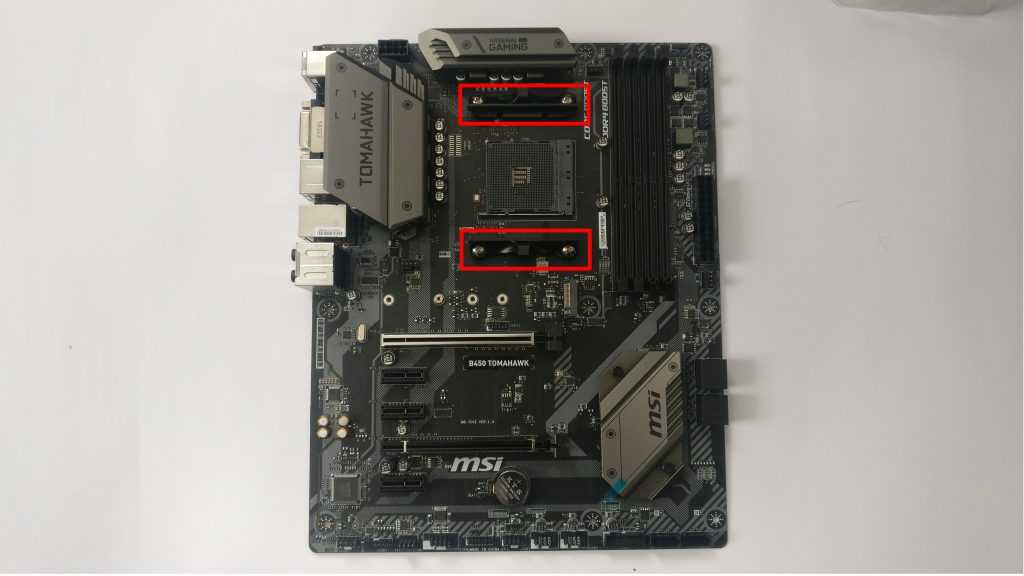

Сориентируйте материнскую плату так, чтобы разъемы задней панели для подключения USB, аудио, сети и других компонентов располагались слева вверху. Сокет материнской платы выглядит следующим образом:

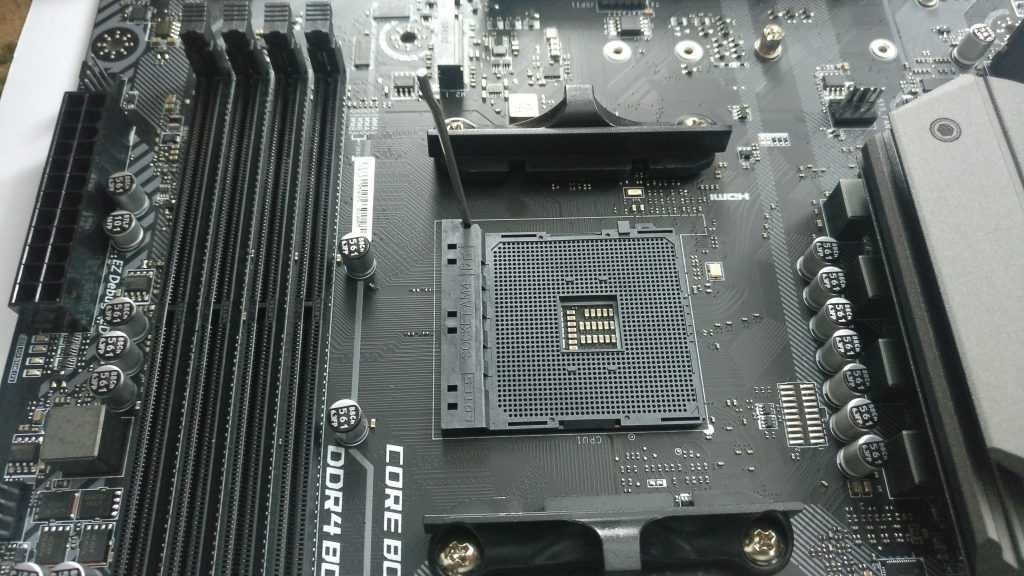

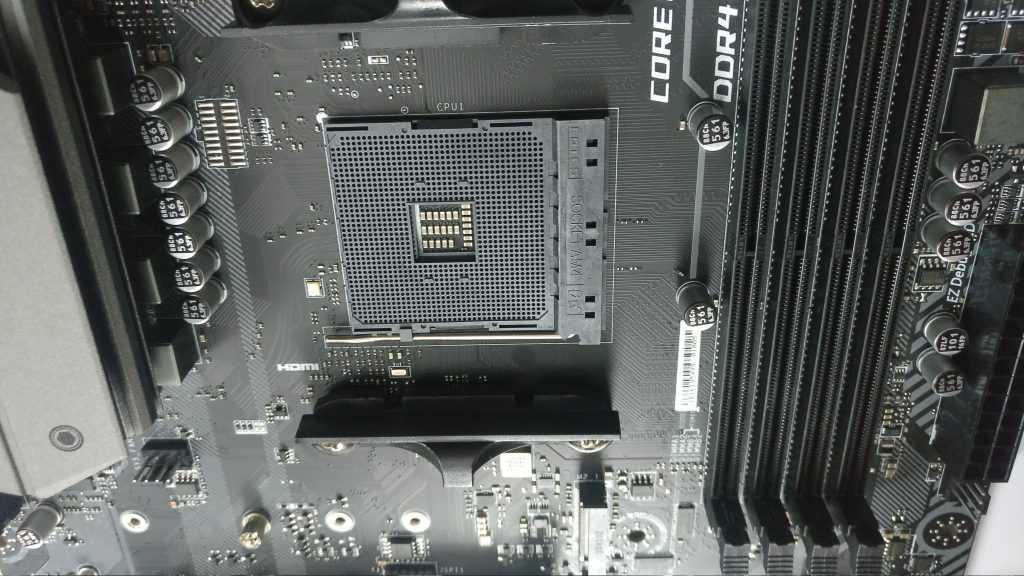

На плате MSI B450 Tomahawk для крепления процессора используется только одна защелка. Она находится внизу сокета. Аккуратно нажмите на нее, отведите немного вниз и поднимите:

3. Подготовка процессора

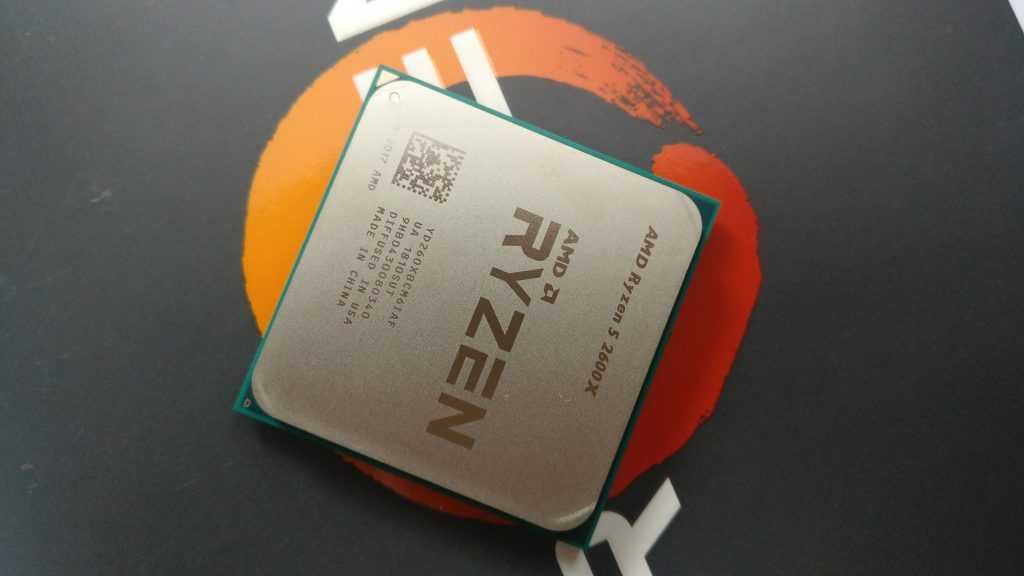

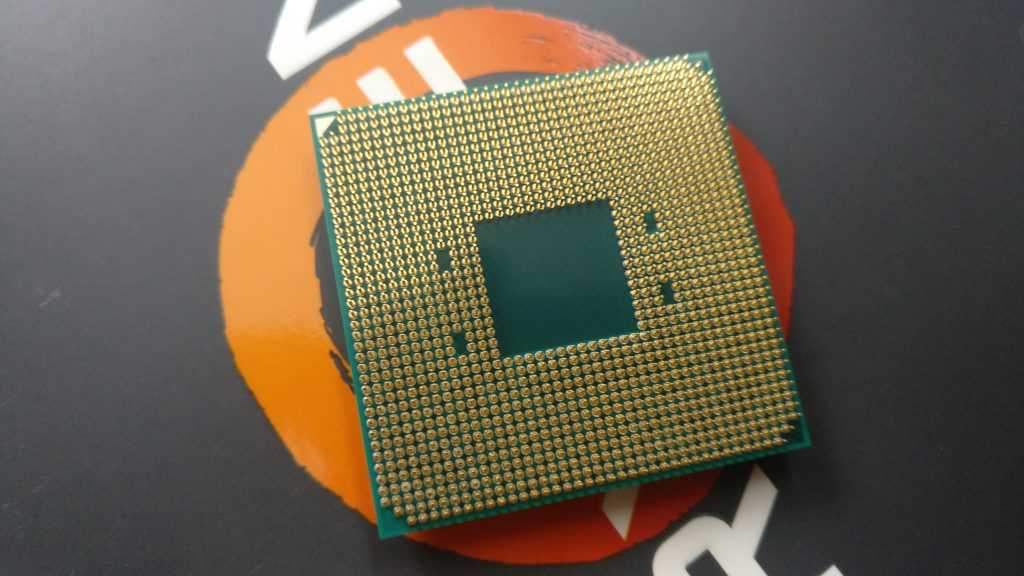

Извлеките процессор из упаковки, убедитесь что с ним все в порядке и все контактные ножки целы:

На процессорах компании AMD есть золотой уголок, на самом корпусе процессора, напротив этого уголка также есть точка. Этот уголок нужен для того чтобы вы могли правильно сориентировать процессор для установки его в сокет.

Все готово, теперь непосредственно установка процессора Ryzen 5.

4. Установка процессора ryzen в сокет

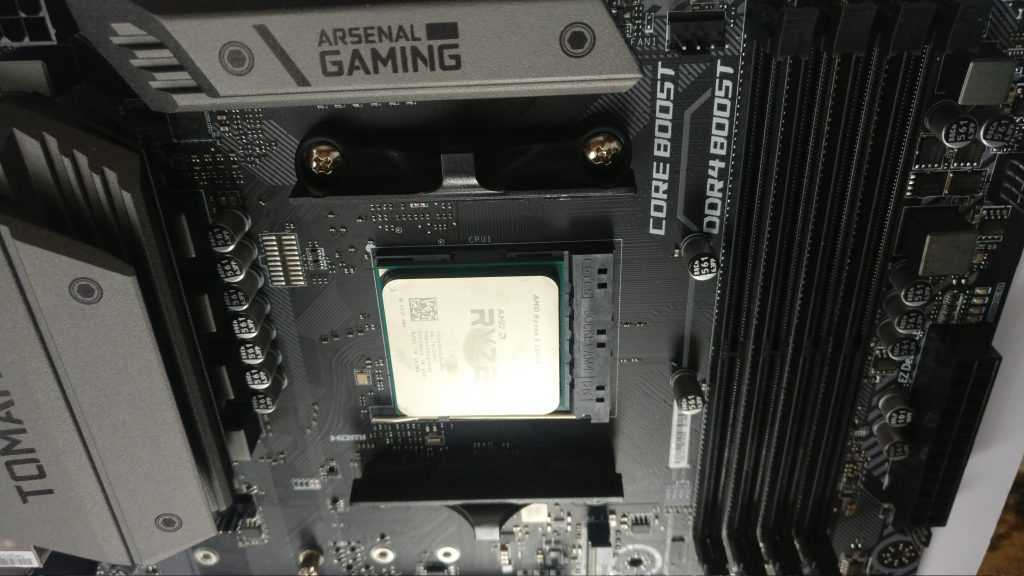

Сориентируйте процессор таким образом, чтобы его золотой уголок совпадал с левым верхним углом сокета материнской платы, затем аккуратно опустите процессор в сокет:

Процессор должен опуститься в сокет сам, никакой силы применять не нужно, если процессор не устанавливается, значит вы делаете что то не так. Когда процессор будет установлен, опустите защелку.

Установка процессора ryzen на AM4 завершена, теперь осталась установка кулера на am4, дальше все проще.

5. Нанесение термопасты на Ryzen

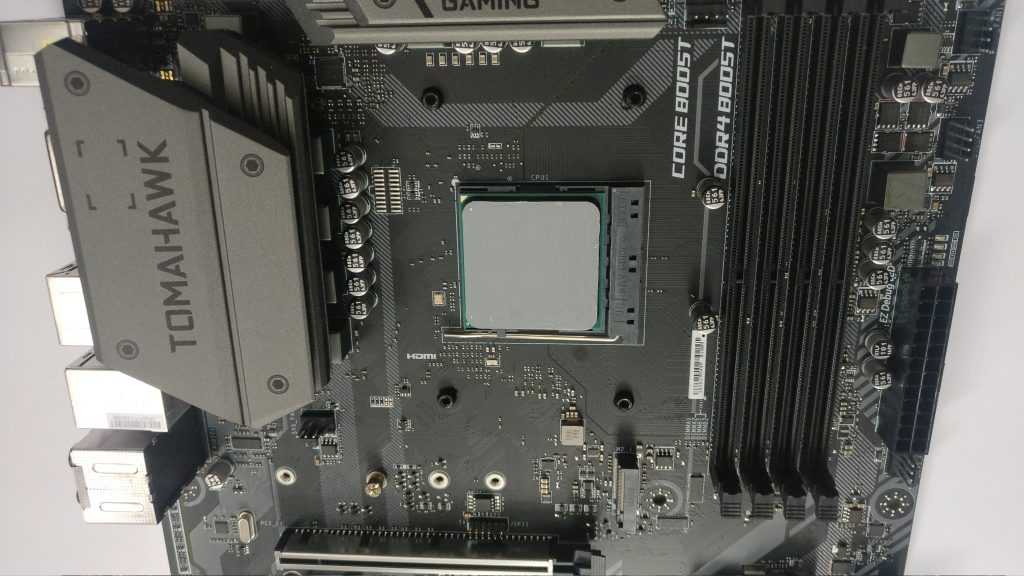

Следующим шагом будет нанести термопасту на процессор. Для этого выдавите немного термопасты на поверхность процессора и распределите ее тонким, равномерным слоем по всей поверхности процессора с помощью специальной лопатки или любого другого кусочка пластика.

6. Установка кулера на процессор Ryzen

Кулер можно установить несколькими способами, в зависимости от строения кулера:

С помощью зажимных болтов;
С помощью специальной защелки.

На материнской плате MSI B450 Tomahawk предусмотрена установка кулера с помощью защелки. Вы устанавливаете кулер на процессор таким образом, чтобы гачечки установленных на плату фиксаторов совпадали с зацепами защелки на кулере, а затем опустите рычаг защелки.

Но кулер, который идет по умолчанию вместе с процессором Ryzen 2600x не имеет механизма защелки, и его нужно будет устанавливать с помощью болтов. Поэтому крепления для защелки с платы нужно отвинтить:

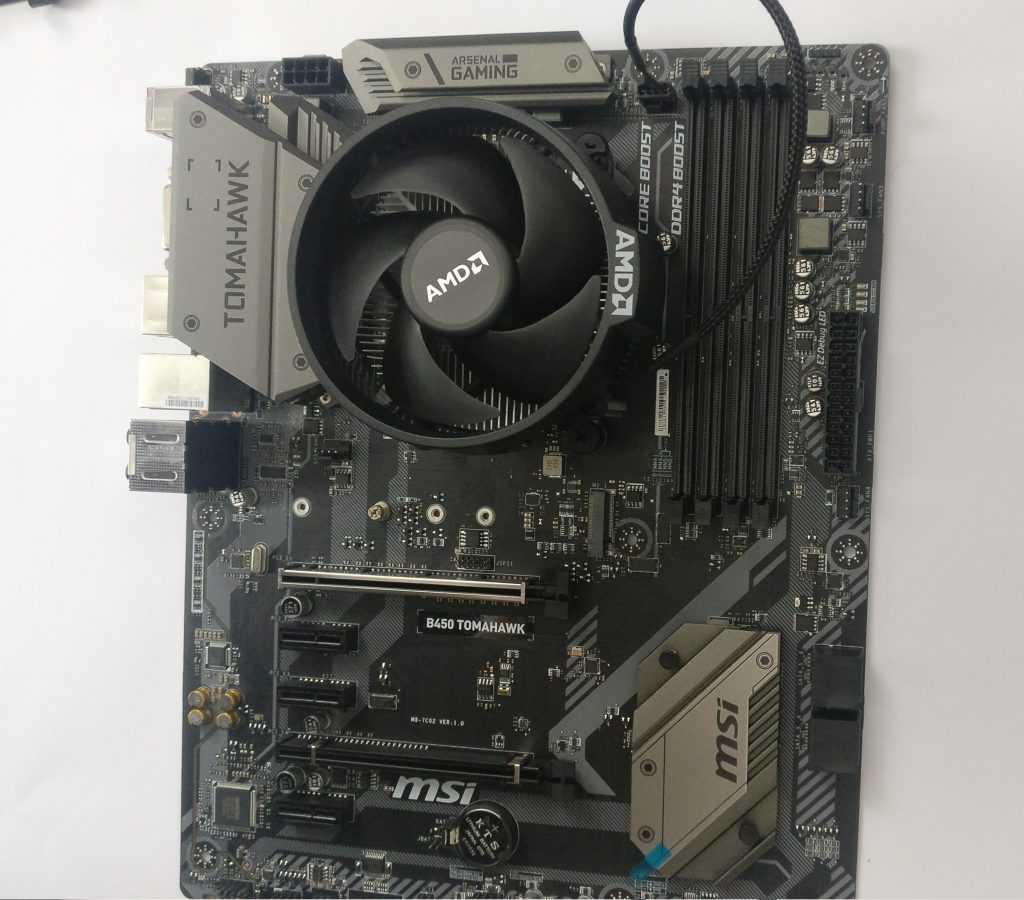

Затем установите кулер так, чтобы отверстия для болтов в корпусе радиатора кулера совпадали с отверстиями на материнской плате, также учитывайте, что питание кулера должно доставать к слоту питания на материнской плате.

Затем аккуратно зажимайте кулер с помощью болтов делая по один-два обороты на каждом болте, чтобы прижать все равномерно. Очень сильно зажимать не нужно, достаточно чтобы теплоотводящая поверхность кулера плотно прилегла к поверхности процессора.

7. Подключение питания кулера

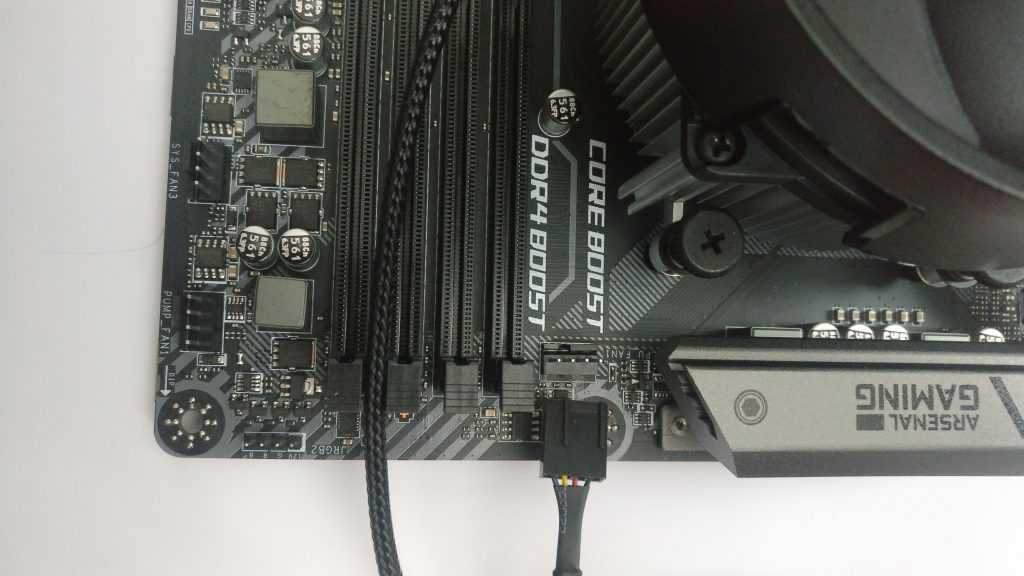

Далее вставьте трехпиновый коннектор питания кулера в специальный разъем на материнской плате, на B450 Tomahawk он находится справа от сокета процессора и подписан как CPU_FAN:

8. Подключение питания процессора

В зависимости от материнской платы питание процессора может выполняться через 4, 6 или 8-пиновый коннектор. Подключите соответствующий провод от блока питания к разъему питания процессора на материнской плате:

Проверка правильности установки процессора сокета AM4

После того как вы установили процессор в сокет AM4, важно проверить правильность его установки, чтобы убедиться, что все выполнилось корректно и система будет работать без проблем. В данном разделе описаны несколько шагов, которые помогут вам проверить правильность установки процессора

1. Проверьте, что процессор правильно вставлен в сокет. Убедитесь, что он плотно и ровно лежит в сокете без видимых зазоров или наклонов. Внимательно проверьте, что все контакты процессора полностью покрыты и соответствуют соответствующим контактам внутри сокета.

2. Проверьте, что процессор соединен с системной платой с помощью соединительного элемента, такого как термопаста. Убедитесь, что термопаста равномерно распределена на поверхности процессора и плотно контактирует с системной платой. Наличие неправильно распределенной или недостаточной термопасты может привести к проблемам с охлаждением и перегреву процессора.

3. Проверьте, что кулер правильно прикреплен к процессору. Убедитесь, что винты или крепежные элементы кулера плотно закреплены и надежно фиксируют его на месте. Корректное крепление кулера гарантирует отсутствие возможных проблем с охлаждением и обеспечивает эффективную работу процессора.

4. Проверьте, что все провода и кабели, связанные с процессором и его охлаждением, правильно подключены к системной плате. Убедитесь, что провода не повреждены, изолированы и надежно закреплены. Неправильное подключение или повреждение проводов может вызвать неполадки и проблемы с работой процессора.

5. Проверьте, что BIOS или UEFI системной платы обнаруживает и правильно распознает установленный процессор. Зайдите в настройки BIOS или UEFI и убедитесь, что процессор указан и распознан корректно. Если процессор не распознается или указан некорректно, возможно, вам потребуется обновить BIOS или UEFI до последней версии.

Важно:
Перед проведением проверки установки процессора, убедитесь, что ваш компьютер выключен и отключен от электропитания.

Если все описанные выше шаги были выполнены правильно, то вы можете быть уверены, что процессор сокета AM4 установлен корректно. Теперь вы готовы приступить к дальнейшей настройке и использованию вашей системы.

Understanding CPU pins

To understand whether CPU pins stick through the AM4 Socket, it’s essential to understand what CPU pins are and their importance. CPU pins are tiny metal connectors that link the processor to the motherboard. They are designed to fit into the holes in the CPU socket, connecting the CPU to the motherboard and enabling communication between the two.

There are different types of CPU pins, but the most common are the PGA (pin grid array) and LGA (land grid array) pins. PGA pins are found on Intel processors, while LGA pins are used on AMD processors. The pins are crucial because they help in establishing an electrical connection between the CPU and the motherboard.
