WS2812B Connection with Arduino

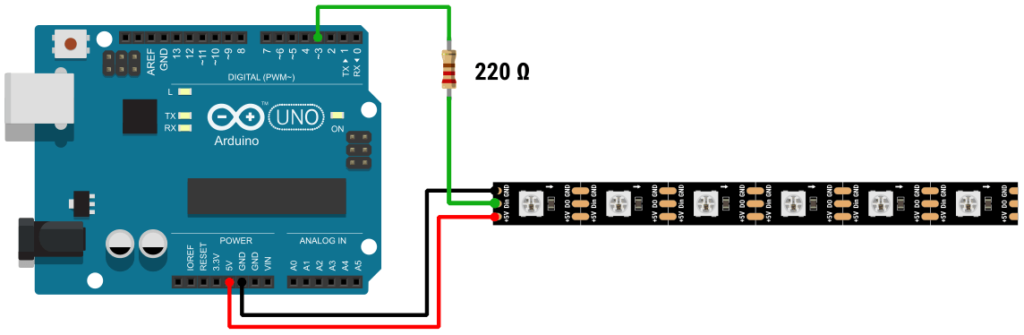

In this example, we will power the WS2812B LED strip using Arduino’s 5v output pin. Here we are using 8 LEDs. You can power up to 10-12 LEDs using Arduino’s 5v output pin. If you want to add more LEDs you should use an external power supply.
Here you can see that we provide a 5v power to the WS2812B RGB LED strip from Arduino. We connect the Arduino’s 5v output pin to the LED strip’s 5v pin and Arduino’s ground to the strip’s ground pin. Then connect the data pin of the LED strip to Arduino pin no 3.

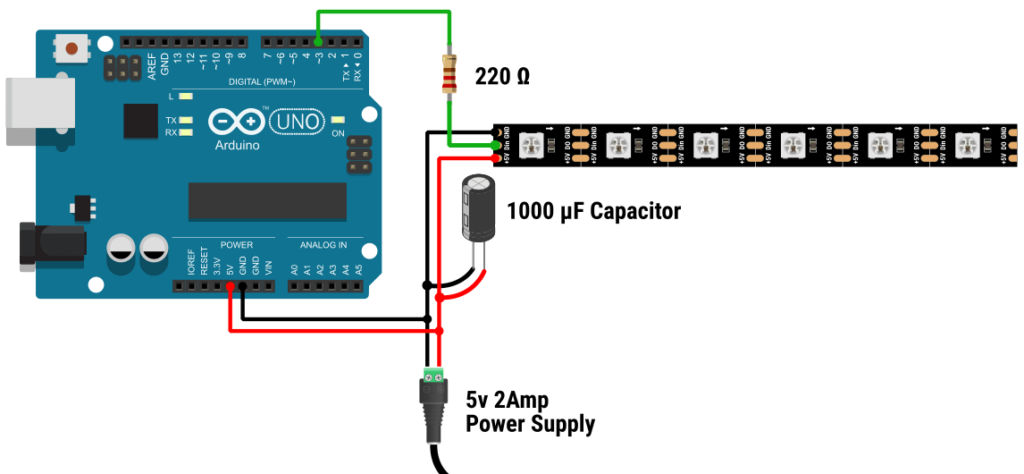

If you are using more than 10-12 WS2812B RGB LEDs you need to connect an external power supply. You can connect it like below.
That’s it, now you can run any code from below.
Примеры применения addressable led stripes
Addressable led стрипы используются во многих различных областях и имеют широкий спектр применения.
Освещение помещений:
Addressable led стрипы могут использоваться для создания амбиентного освещения в помещении. Они позволяют создавать различные цветовые сценарии и эффекты освещения, улучшая атмосферу и настроение.
Декоративное освещение:
Addressable led стрипы могут служить декоративным элементом в интерьере. Их можно использовать для подсветки мебели, полок, картин и других элементов декора.
Addressable led стрипы нашли применение в игровых и развлекательных системах. Они могут использоваться, например, для создания световых эффектов в компьютерных играх или для создания светомузыкальных шоу.
Рекламные и торговые установки:
Addressable led стрипы могут быть использованы в рекламных и торговых установках для привлечения внимания и создания ярких световых эффектов.
Научные исследования:
Addressable led стрипы используются в научных исследованиях для создания особых условий освещения и изучения влияния света на различные процессы и объекты.
Автомобильная и авиационная промышленность:
Addressable led стрипы широко применяются в автомобильной и авиационной промышленности для создания световых сигналов, маркировки и декоративного освещения.
Это лишь некоторые примеры применения addressable led стрипов. Из-за их гибкости и многофункциональности, они находят применение во многих других областях.
ADDR_LED1 на материнской плате
Подключение адресной светодиодной ленты (5v).
Название разьема расшифровывается как Addressable LED Header.
Распиновка разьема ADDR_LED1:
Расположение на материнской плате AsRock:
На материнской плате может располагаться также разьем RGB_LED1 (RGB LED Header) в нескольких количествах. Предназначения — использование стандартной подсветки с потреблением 12 вольт.
Внимательно смотрите требуемое напряжение ленты и разьема на плате. Подключение ленты 5v в разьем 12v выведет устройство из строя.
Пример фирменного софта AsRock для управления подсветкой (включая синхронизацию, изменения цвета, режима):
Порты подключения подсветки разного напряжения:
Значение ADDR LED 1
ADDR LED 1 (Address LED 1) представляет собой светодиод на материнской плате компьютера, который используется для отображения адреса устройства в шине I2C.
Шина I2C (Inter-Integrated Circuit) представляет собой двухпроводную серию для связи между интегральными микросхемами. Каждому устройству, подключенному к шине I2C, присваивается уникальный адрес, который обычно состоит из 7 бит. Адрес LED 1 используется для отображения наличия активного устройства с указанным адресом.
С помощью ADDR LED 1 можно легко определить, есть ли подключенное устройство с заданным адресом и работает ли оно в данный момент. Если светодиод горит, это указывает на наличие активного устройства с соответствующим адресом. Если он не горит, то скорее всего устройство не подключено или неактивно.
ADDR LED 1 может быть полезен при настройке и отладке компьютерной системы. Он позволяет быстро определить, работает ли устройство с нужным адресом, и помогает выявить возможные проблемы с подключением или настройкой.
Использование ADDR LED 1 может быть особенно важным в системах, где подключено большое количество устройств по шине I2C. В таких случаях светодиодная индикация может значительно упростить процесс настройки и обнаружения проблем.
Важно отметить, что назначение и функции ADDR LED 1 могут различаться у разных материнских плат и зависеть от конкретной реализации
Разбираемся в подсветке элементов ПК: RGB, ARGB, FRGB
Компьютер с внутренней подсветкой корпуса выглядит не только оригинально, но даже несколько внушительнее даже при достаточно скромных возможностях.
Что такое RGB-подсветка?
Это комплект 12-вольтовых светодиодов (отдельных или в формате ленты), контролируемых передачей сигнала с компьютера или хаба. Управлять подсветкой можно как вручную (с помощью кнопок, встроенных в хаб или пульт дистанционного управления), так и программой (контроллер синхронизируется с материнской платой через специальное приложение).
Подсветка этого типа поддерживает все основные цвета радуги, но единовременно можно вывести только один оттенок. Также существует возможность «включать черный цвет» (светодиоды полностью отключены). Контроллер способен задавать различные сценарии освещения: статичное свечение и пульсацию, один цвет или последовательную смену оттенков.
Fixed RGB, или FRGB
Это отдельный вид подсветки – статичная разноцветная. Она выдает свечение всей палитры радуги, однако оттенок является фиксированным для каждого светодиода, а вся система не поддается регулировке. Ее визуальный эффект заключается в переходе цвета с каждым шагом по градациям, что в итоге напоминает радугу. FRGB-подсветка подключается к материнской плате через обычные разъемы или электрический соединитель Molex и делит питание с кулером.
Купить подсветку для компьютера предлагает наш онлайн-магазин. В каталоге представлены разнообразные продукты для придания ПК оригинального внешнего вида. Выбрать их помогут наши консультанты.
Роль и назначение
Роль Addr led 1 заключается в том, чтобы указывать состояние адресной линии 1. Состояние этой линии — высокое или низкое напряжение — определяет конкретный адрес устройства на шине данных.
Назначение Addr led 1 включает в себя следующие вещи:
- Помощь в отладке и диагностировании проблем с подключением устройств к шине данных.
- Указание присутствия или отсутствия устройства с определенным адресом на шине данных.
- Поддержка настройки адресов устройств в системе.
Addr led 1 предоставляет информацию о состоянии адресной линии 1, что является важным для правильной работы системы. Если светодиод Addr led 1 не горит или мигает, это может свидетельствовать о проблемах с адресацией устройств или неправильной работе шины данных.
Обратите внимание: название «Addr led 1» может отличаться на разных материнских платах
Важно обратиться к документации или руководству пользователя, чтобы узнать точное название и функции светодиода на конкретной материнской плате
Какие бывают адресные светодиодные ленты
Для управления светодиодами адресных светодиодных лент могут применять чипы WS2811 и WS2812B. Чип WS2811 изготавливается в корпусе DIP-8 или SOP-8, и монтируется непосредственно на светодиодную ленту. Если светодиодная лента рассчитана на напряжение 5В, то такая интегральная микросхема устанавливается рядом с каждым RGB светодиодом. При использовании питания 12В такой чип устанавливается один на три светодиода.
Более современный чип WS2812B настолько маленький, что его размещают непосредственно в корпусе RGB светодиода. Такие светодиоды на ленте размещаются гораздо плотнее и для питания применяется источник 5 В.
В адресных (пиксельных) светодиодных лентах светодиоды подключаются параллельно, при питании от 5В, а вот данные от драйвера к драйверу передаются последовательно. В этом есть одно большое неудобство, если один из ШИМ-регуляторов выйдет из строя, все следующие после него светодиоды перестанут работать. Для решения данной проблемы была выпущена следующая серия чипов WS2813, которые позволяют использовать четвертую дублирующую дорожку для передачи данных. С чипами WS2813 все исправные светодиоды будут работать, даже если в цепи некоторые выйдут из строя.
Адресная лента ws2813
Поэтому прогресс не стоял на месте и позже были разработаны более совершенные ленты – ws2813 (5V), ws2815 (12V).
У таких лент добавлена четвертая дублирующая дорожка. По ней передаются данные, если какой-то из диодов сгорел и вышел из строя.
Как это работает? Сигнал в нормальном состоянии поступает на Data Input (DIN) и выходит с чипа на Data Out (DO). По такой цепочке данные проходят по всей ленте.
Когда первый чип выходит из строя и данные перестают выходить с DO, благодаря дублирующей дорожке сигнал продолжает поступать на разъем BIN.
Второй чип анализирует пропажу сигнала на DIN, но
видит его наличие на BIN и продолжает
работать как ни в чем не бывало.
Самое главное, чтобы при выходе из строя первого диода не
произошло замыкания между VDD и GND.
Ошибка №1
Никогда не используйте подсветку на чипах типа WS2812b при съемке видео.
Если захотите снимать кино или видеоклип с такой
подсветкой, то применяйте только ленту WS2813, не
меньше.

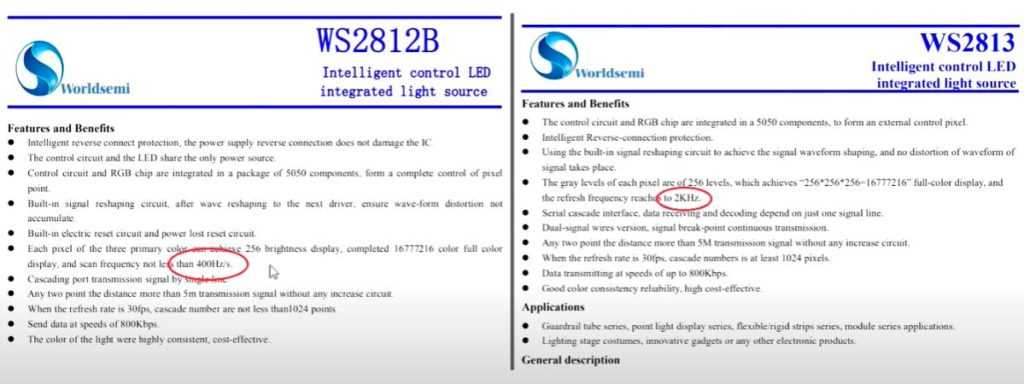

Дело здесь в частоте регенерации. У старых моделей она
всего 400Гц.
Для человеческого глаза это может быть и незаметно, а вот камера вам такой ошибки не простит.
Вот очень наглядный эксперимент с такими светодиодами в динамике. Подключите отрезок ленты с двумя разными чипами и попробуйте помахать ими из стороны в сторону.
Результат на пойманом стопкадре.
Надо заметить, что это всего лишь один подключенный светодиод 2812b и 2813, а не несколько их штук в одном ряду.
Адресный светодиод 1 на материнской плате: особенности работы и применение
Основная особенность Addr led 1 заключается в том, что он подключен к адресной шине материнской платы. Адресная шина, в свою очередь, представляет собой коммуникационную линию, по которой передается адрес информации или команды. Таким образом, светодиод Addr led 1 используется для визуального отображения адресов, передаваемых по адресной шине.
Применение адресного светодиода 1 может быть различным и зависит от конкретной модели материнской платы и ее функциональности. Он может использоваться для отображения текущего адреса в процессе чтения или записи данных, для контроля целостности данных при передаче через адресную шину или для отслеживания работы определенных компонентов системы.
Адресный светодиод Addr led 1 обычно находится на передней панели материнской платы и имеет небольшой размер и яркость. Цвет светодиода также может варьироваться в зависимости от модели материнской платы и производителя. Обычно он имеет зеленый или красный цвет, но могут быть и другие варианты.
Использование адресного светодиода 1 удобно для пользователей и специалистов, так как он предоставляет дополнительную информацию о состоянии системы визуально. Путем наблюдения за миганием или горением светодиода можно определить, происходит ли чтение или запись данных, есть ли проблемы с адресной шиной или работает ли определенное устройство на материнской плате.
Подключение передней панели к материнской плате
Большинство неопытных компьютерных пользователей считают, что подключить переднюю панель корпуса компьютера, на которой находятся кнопки включения и перезагрузки компьютера, а также USB входы и аудио выходы, к материнской плате является сложным и трудно выполнимым занятием.
Но, как часто это бывает, потратив 5 минут на изучение вопроса, все становится понятно и очень даже выполнимо. В данной статье мы рассмотрим последовательность действий, которые необходимо выполнить для успешного и правильного подключения передней панели к к материнской плате, будь это плата фирмы Asus, Gigabyte, Asrock, MSI и других.
FastLED Color Palette

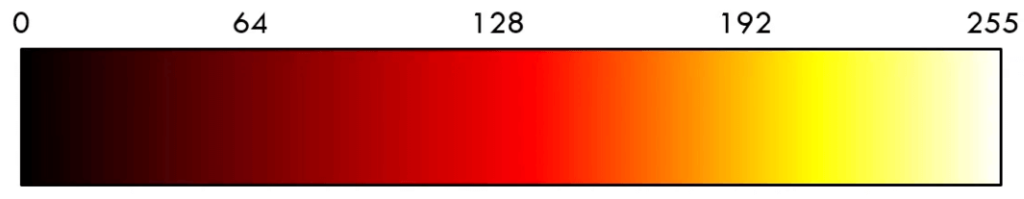

A palette is a lookup table that maps a single number between 0 and 255 to an RGB color. There are two main types of palettes, the older type made from 16 colors, and the newer is gradient.
I find the gradient types are most useful. So we’re going to start with these. We can define a gradient palette with the function shown below.
Let’s look at the second line and you can see it’s made up of four numbers. The first number determines where the color is going to appear in your gradient and The next three numbers are the RGB values of the color that you want at that position.
The first number is zero so this is going to be right at the very start of the gradient. And the next three numbers are 0, 0, 0 so that’s going to be black in that position.
Similarly, you can see at the third line we put a red color (255, 0, 0) at position 128 in the gradient. At the fourth line, we put a yellow color (255, 255, 0) at position 200 in the gradient. And at the last line, we put the full white color (255, 255, 255) at the end of the color palette (position 255).
Now here FirstLED does a great job, it takes the colors and the positions that you specified and it interpolates between them to make you a lovely smooth gradient.
The final color palette will look like this –
Now you can use that color palette in two ways. You can select a color from any position of the palette and use that color or you can use that complete palette to fill the LED strip.
Select a Color from Palette
– this will select the color from the index and fill the LED.So as an example will take the color from position 200 in my palette and fill that color in the fast led of the strip.
The below example will show the complete code.
Filling a number of LEDs with the Palette
You can use this function fill_palette to fill a number of LEDs with the Palette. It takes quite a few arguments.
The first argument is , the array for the LED strip. Then there are a number of LEDs. Put all the LEDs or the number of LEDs you want to fill. will determine the starting point from where you want to pick the color in the palette. So if you put the value 0 it will pick all the colors from 0 to 255 and 100 will pick all the colors from 100 to 255 in the palette. or Increment Index is how much we want to increase the index when we go from LED to LED.Then you need to put the reference palette and the .In the end, you have . The blend type can either be or .
First I will define NUM_LEDS, paletteIndex, and BRIGHTNESS and then use the above line in the loop section to fill the strip.
