What is sata hot plug?

Обмен данными

Что такое SATA? Этот интерфейс имеет последовательный обмен данными с устройствами, накапливающими информацию. Если говорить на примере, то в данный момент SATA используется для подключения жесткого диска к материнской плате.

Этот интерфейс с некоторых пор стал универсальным, поскольку учел ошибки прошлых изобретений и оказался наиболее подходящим для подключения винчестера к системе.

SATA имеет разъем на 7 пинов, в то время как его предшественник PATA имел 40 пинов. В связи с этим, размер интерфейса значительно уменьшился, что повлекло и уменьшение сопротивления воздуха. Таким образом, намного проще стало организовывать систему охлаждения, а воздух, разгоняемый ее кулерами, стал доставать до всех элементов питания.

Еще одной положительной чертой SATA-кабеля стала его устойчивость к многократному подключению. Производители позаботились о том, чтобы питающий шнур имел качественные и крепкие материалы.

Еще одним изменением стал принцип подключения кабелей. Ранее, когда был популярен PATA-интерфейс, подключение осуществлялось попарно. Одним шлейфом можно было объединить два устройства. Сейчас же каждое комплектующее подключается одним кабелем.

Такое изменение повлияло на технологию совместной работы оборудования. Кроме того, значительно уменьшились проблемы при комплектации системы, исчезли неполадки при применении нетерминированных шлейфов.

Конфигурация ведущий / ведомый

SATA также покончила с конфигурацией «ведущий / ведомый» (технически устройство 0 и устройство 1 ), используемой в дисках IDE. При использовании PATA (IDE) для подключения двух жестких дисков к одному каналу требуется, чтобы один был основным, а другой — ведомым. Для оборудования это обычно означало установку правильных настроек перемычек.

Но шина SATA представляет собой последовательную шину точка-точка, что означает, что к каждому каналу может быть подключено только одно устройство. Многие диски SATA могут подключаться к материнской плате через несколько портов, а диск для загрузки указан в настройках BIOS.

The Functionality of SATA Hot Plug

The functionality of the SATA hot plug relies on the combination of compatible hardware, devices, and operating system. Here are the functionalities that are required for the SATA hot plug:

SATA Interface Support: Only the SATA 15-pin power connector interface supports the SATA hop plug. The IDE 1×4-pin conventional power connector interface is not able to support Hot-Plug.

So, if the SATA HDDs provide both SATA 15-pin power connector and IDE 1×4-pin conventional power connector interfaces, then it means it doesn’t allow hot plugs, and hot plugging will cause HDD damage and data loss.

Hardware Support: SATA hot plug requires a motherboard that has hot plug-enabled SATA ports.
Device Support: The SATA devices have to support hot plug functionality. Traditional SATA devices don’t allow hot plug feature but modern SATA drives allow hot plug.
Driver and OS Support: The operating system must have appropriate drivers and support for SATA hot plug. Most popular operating systems, including Windows, macOS, and Linux, offer native support for SATA hot plugs.

Даем определение

SATA это последовательный интерфейс передачи данных между различными накопителями информации, который пришел на смену параллельному интерфейсу АТА.

Начало работ по созданию данного интерфейса было организованно с 2000 года.

В феврале 2000 года, по инициативе компании Intel была создана специальная рабочая группа, в которую вошли лидеры IT технологий тех и теперешних времен: компания Dell, Maxtor, Seagate, APT Technologies, Quantum и много других не менее значимых компаний.

В результате двух годичной совместной работы, первые разъемы SATA появились на системных платах в конце 2002года. Они использовались для передачи данных через сетевые устройства.

А с 2003 года последовательный интерфейс был интегрирован уже во все современные системные платы.

Чтобы визуально ощутить разницу между АТА и SATA посмотрите фото ниже.

Параллельный интерфейс АТА.

Последовательный интерфейс Serial ATA.

Новый интерфейс на программной уровне, совместим со всеми существующими аппаратными устройствами и обеспечиваем более высокую скорость передачи данных.

Как видно из фото выше 7 контактный провод имеет меньшую толщину, что обеспечивает более удобное соединение между собой различных устройств, а также позволяет увеличить количество разъемов Serial ATA на системной плате.

В некоторых моделях материнских плат их количество может достигать аж 6.

Более низкое рабочего напряжение, меньшее количество контактов и микросхем уменьшило тепловыделение устройствами. Поэтому контроллеры портов SATA не перегреваются, а это обеспечивают еще большую надежную передачу данных.

Однако к интерфейсу Serial ATA еще проблематично подключить большинство современных дисководов, поэтому все производили современных системных плат еще не отказались от интерфейса АТА (IDE).

Третья ревизия

SATA 3 также не заставил себя долго ждать и появился уже в 2008 году. Это ревизия обзавелась пропускной способностью в 6 Гбит/с брутто. Помимо того, что новый интерфейс стал работать быстрее, появилось и улучшенное управление питанием. Учитывая ошибки прошлых ревизий, разработчики продумали совместимость всех ранее выпущенных интерфейсов этой серии.

SATA III позже была доработана. Так появилось еще два типа.

SATA Revision 3.1 получила довольно много существенных и не очень изменений. К примеру, появился вариант mSATA для мобильных аппаратов. С новой технологии Zero-power интерфейс перестал требовать энергию в спящем режиме. Также улучшилась производительность твердотельных накопителей, снизилась общая энергия потребления, также появились возможности хост-идентификации.

Далее последовала SATA Revision 3.2. Обычно эту версию также называют Express. В целом, этот интерфейс взаимодействовал с классическим SATA, но несущим интерфейсом в этом случае стал PCI Express, что понятно из названия. Это все повлекло к изменениям в конструкции порта. Новинка получила два расположенных в длину SATA-порта, которые позволили подключать как винчестеры, так и накопители, работающие с SATA Express. Один из разъемов работал при скорости 8 Гбит/с, а второй — 16 Гбит/с.

Вместе с этой ревизией стала известна модификация micro SSD. Она была разработана специально для встроенных накопителей небольшого размера.

Разновидности САТА

С момента выхода (2003 г.) разработка технологии не стояла на месте и выпускались всё более быстрые и стабильные версии. На данный момент существует 6 основных версий, которые широко популярны и востребованы.

Sata

Первую модель, в данный момент встретить в ПК достаточно сложно. Работает на частоте 1.5 ГГц
и имеет пропускную способность в 150 Мб/с
, что не сильно превышает пропускную способность Ultra ATA. Основным преимуществом перед прошлым интерфейсом является последовательная шина, которая обеспечивает большую скорость передачи данных.

Sata 2

SATA 2 вышла на следующий год после выхода первой версии. Частота шины стала 3 ГГц
, а пропускная способность 300 Мб/с
. Использовала чипсет от NVIDIA с названием nForce 4. Визуально выглядит, как и первая версия.

Sata 3

Первая вариация 3 версии появилась в 2008 году. Скорость передачи данных 600 Мб/с
.

В версии 3.1 была улучшена работа с SSD, снижено общее энергопотребление для системы, в которую входят несколько устройств.

Версия 3.2 имеет отличительную особенность — это слияние в PCI Express и Serial ATA названное как SATA Express. Основным является PCI, но программно по-прежнему совместим с Serial ATA. Имеет пропускную способность в 1969 Мб/с
.

Esata

Данная технология используется для подключения внешних устройств, использующих функцию «Hot Swap
». Разъёмы были изменены и теперь несовместимы с стандартным Serial ATA хотя сигнально они идентичны. Также разъёмы стали более прочными, что позволяет сделать больше число подключений/отключений устройств до выхода из строя. Используются два кабеля, один для передачи данных, другой для питания.

Разъем Esata

Отличие Esata и SATA

Power eSATA

Power eSATA (eSATAp) – специально разработан для того, чтобы избавится от двух кабелей требуемых при подключении. Данный интерфейс по одному кабелю передаёт данные и питание, чем упрощает использование.

Msata

Интерфейс, который используется в нетбуках и ультрабуках, заменяя собой более громоздкий разъём предшественника. Пропускная способность 6 Гбит/с
.

SAS

Интерфейс подключения по физическому каналу, аналогу Serial ATA, устройств, которые управляются с помощью набора команд SCSI. Тем самым появляется возможность подключать любые устройства
, которые в управлении используют набор команда SCSI, этому так же способствует обратная совместимость с Serial ATA. Если сравнивать два эти интерфейса, то топология SAS находится на более развитом уровне, что позволяет подключить по двум или более каналам параллельно одно устройство. Первые ревизии SAS и Serial ATA 2 значились как синонимы, но со временем создатели решили, что использование SCSI в ПК нецелесообразно и разделили их.

Hot Plug — что это в биосе?

Приветствую! Чтобы подключить устройство к ПК, имею ввиду внутреннее — нужно выключать комп. Это логично и правильно. Но бывают ситуации, когда нужно заменить например жесткий диск, не выключая компьютер, часто это необходимо в серверах. Оказывается это возможно — нужно просто включить одну опцию!

Hot Plug — что это такое?

Одна из функций режима AHCI, позволяющая подключать устройство SATA не выключая ПК.

Другими словами — горячее подключение.

На практике это означает, что вы можете к работающему ПК подключить жесткий диск и он сразу определится. Выключать комп необязательно. Но существует еще одна функция — Hot Swap, она нужна уже для горячей замены, и возможно для корректной работы этой функции нужно чтобы Hot Plug был включен. Обычно такие функции используются в серверах, потому что там часто нужно на ходу менять жесткие диски не останавливая сам сервер. Это касается как обычных дисков, так и SSD.

Обычному пользователю такая функция не нужна, потому что чтобы подключать при работающем ПК — нужно чтобы он был разобран. То есть иметь прямой доступ к SATA-кабелю да и.. такой необходимости обычно нет у обычных пользователей.

Тем не менее, все таки советую не экспериментировать и если нужно подключить диск — то делать это при выключенном ПК.

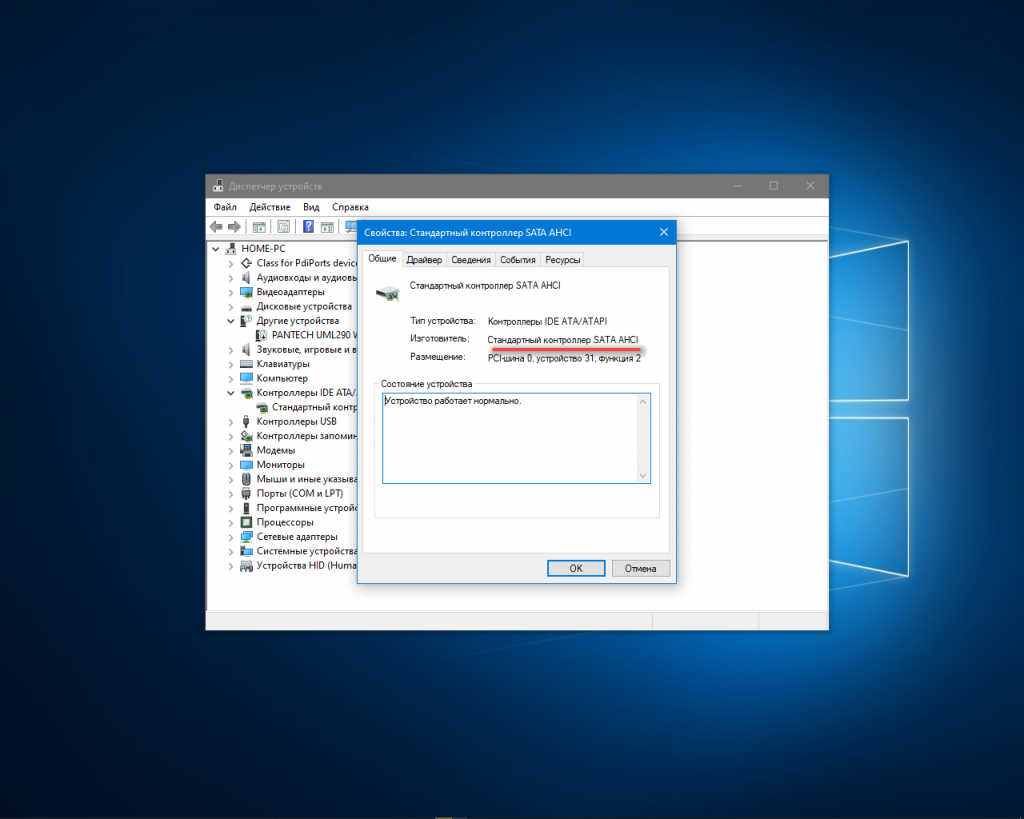

Вообще AHCI — это режим работы SATA-дисков, при котором доступны дополнительные функции типа очередность команд NCQ, Hot Plug.

Хотя, на форуме IXBT пришли к выводу что функцию Hot Plug нужно включать в любом случае, так как это снижает риск подвисания диска. На форуме Overclockers вычитал что для SSD — особенно включать нужно.

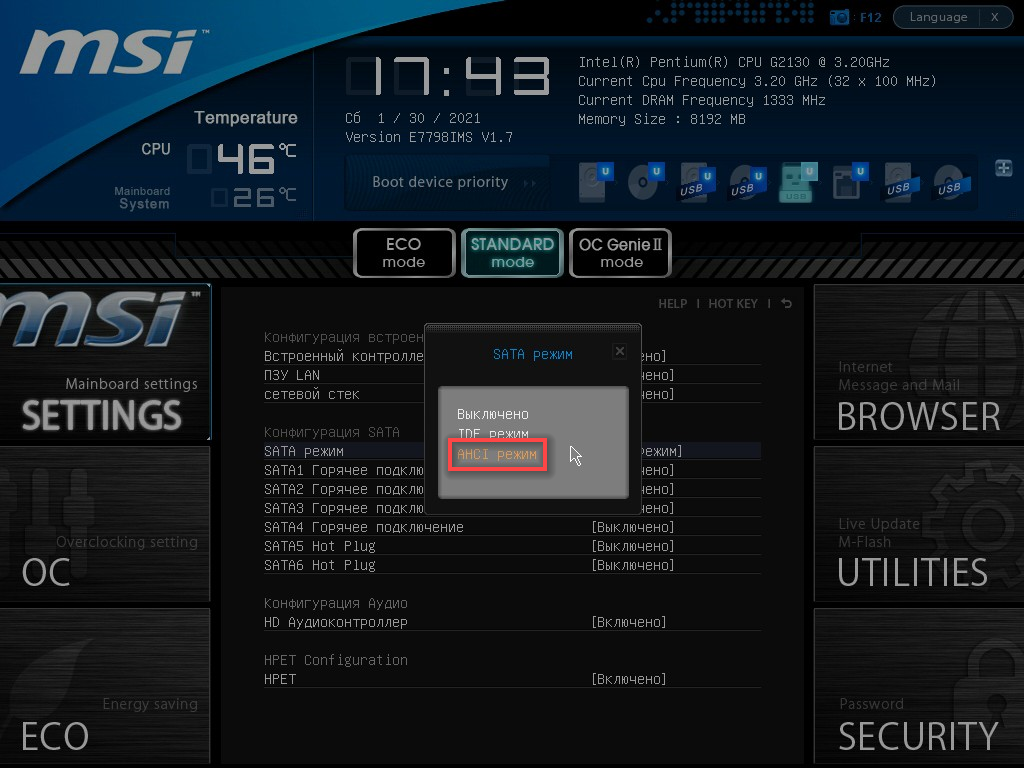

В биосе настройка может быть для каждого порта:

Кстати вот пример специального SSD диска, который можно заменить в ПК как кассету:

Заключение

Hot Plug — опция горячего подключения устройств SATA.
На форумах рекомендуют включать вне зависимости будете вы подключать на горячую или нет.
Возможно для корректной работы также нужно включить Hot Swap.

Что такое hot plug в биосе и для чего он нужен

Hot plug – это функциональность, предоставляемая BIOS (Basic Input/Output System — базовая система ввода/вывода) на материнской плате компьютера. Она позволяет подключать и отключать устройства, такие как жесткие диски, USB-устройства, сетевые карты или видеокарты, в режиме работы компьютера, без необходимости его перезагрузки.

Hot plug приносит значительные преимущества и удобства при использовании компьютера. Так, благодаря этой функции, можно добавлять новые устройства в систему или заменять существующие, не прерывая работу компьютера или сервера. Это особенно востребовано в сфере серверных систем, где непрерывная работа критически важна.

Hot plug исключает необходимость перезагрузки компьютера, что значительно сокращает время простоя и повышает производительность. Это позволяет быстро расширять возможности системы, внедрять новые устройства или проводить обслуживание без остановки работы компьютера или потери данных.

Для использования функции hot plug необходимо, чтобы само устройство и материнская плата поддерживали эту функцию. Для этого устройство должно быть подключено к соответствующему разъему на материнской плате, который поддерживает hot plug. Когда устройство подключается или отключается, BIOS детектирует изменение состояния и обновляет информацию о подключенных устройствах.

Hot plug может использоваться для различных целей. Например, при подключении нового жесткого диска, можно использовать функцию hot plug для расширения общего объема хранения без необходимости перезагрузки. Также, при подключении новой видеокарты, можно сразу приступить к использованию ее возможностей, без остановки системы.

В заключение, hot plug в биосе — это полезная и удобная функциональность, которая позволяет подключать и отключать устройства в системе, без перезагрузки. Она обеспечивает быстрое и простое добавление новых устройств, расширение функциональности и облегчает обслуживание компьютера или сервера.

Переходники SATA

Глядя на широкое разнообразие вариаций SATA и разных его модификаций, становится понятно, что для всего этого добра необходимо покупать переходники. Конечно, адаптеры нужны не всегда. Но есть устройства, которые имеют устаревший тип подключения и требуют соответствующего интерфейса.

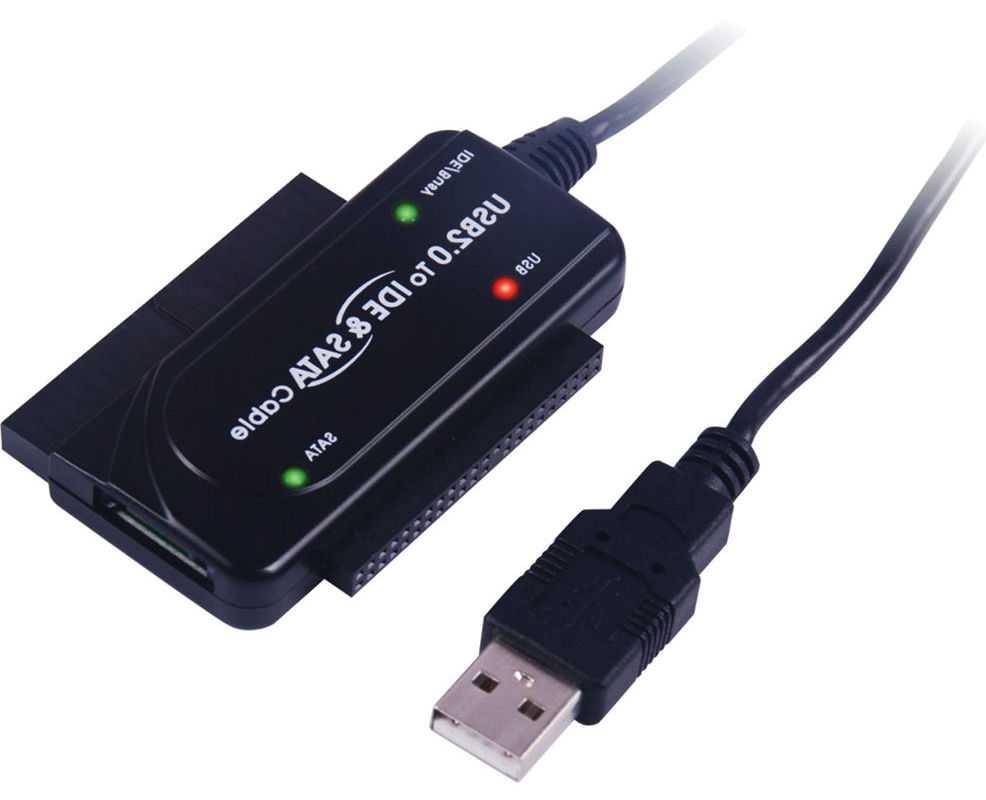

Самым популярным адаптером считается SATA на IDE и наоборот. Поскольку IDE является устаревшей версией, то потребность в переходниках практически отпала. Раньше этот вопрос был актуален, поскольку многие устройства, и материнские платы в том числе, работали с ATA. Сейчас же все оборудование работает на разных ревизиях SATA (преимущественно на третьей), поэтому не требует адаптеров.

Вопрос о переходниках может быть актуальным в случае более современных интерфейсов. Так, некоторые пользователи ищут адаптер mSATA-M.2 или USB-SATA.

Как работает hot plug в биосе на практике

Hot plug – это возможность подсоединения или отсоединения устройств к компьютеру без его предварительного выключения или перезагрузки. Эта функция включена в биосы с целью облегчить процесс подключения и отключения различных устройств, таких как жесткие диски, USB-устройства, сетевые карты, и другие.

Когда hot plug включен, компьютер распознает новое устройство, подключенное к нему, и позволяет пользователю работать с ним без необходимости перезагружать систему. Это особенно удобно при добавлении новых устройств или замене поврежденных компонентов в реальном времени. В данном случае, пользователь может просто подключить новое устройство и начать его использование без прерывания работы остальной системы.

Для работы hot plug, компьютер использует различные протоколы, которые позволяют распознавать подключаемые устройства и взаимодействовать с ними. Например, для подключения жесткого диска компьютер должен использовать протокол SATA или SCSI, а для подключения USB-устройств – протокол USB.

Большинство современных компьютеров поддерживают hot plug, но это может быть также ограничено самим оборудованием. Например, если устройство не имеет возможности hot plug, то его подключение или отключение может потребовать перезагрузки компьютера.

Важно отметить, что при использовании функции hot plug нужно соблюдать определенные меры предосторожности. Например, перед отключением устройства от компьютера, его нужно выключить или корректно отключить в операционной системе, чтобы избежать потери данных или повреждения файловой системы. Кроме того, не все устройства могут быть горячими выпрямляемыми, их перевозможно отключать только после остановки системы

Кроме того, не все устройства могут быть горячими выпрямляемыми, их перевозможно отключать только после остановки системы.

В целом, технология hot plug значительно упрощает процесс подключения и отключения новых устройств к компьютеру, позволяя пользователям быстро и безопасно обновлять и расширять свою систему. Это особенно полезно в случаях, когда требуется множество периферийных устройств или при работе с мобильными устройствами.

Средняя и максимальная емкость SSD и HDD

Всего несколько лет назад между максимальной емкостью HDD и SSD стояла не только числовая, но и технологическая пропасть. Найти SSD, который бы по количеству хранимой информации мог соперничать с HDD было невозможно, но сегодня рынок готов предоставить пользователю и такое решение. Правда, за внушительные деньги.

Максимальная емкость SSD, которые предлагаются для потребительского рынка, составляет 4 ТБ. Подобный вариант в начале июля 2016 года представила компания Samsung. И за 4 ТБ пространства придется выложить $1499.

Базовый объем HDD-памяти для ноутбуков и компьютеров, выпускаемых во второй половине 2016 года составляет от 500 ГБ до 1 ТБ. Аналогичные по мощности и характеристикам модели, но с установленным SSD-накопителем, довольствуются лишь 128 ГБ.

Различия в кабелях и разъемах

Жестким дискам нужен кабель / соединение для данных и один для питания. Parallel ATA допускает длину кабеля данных только до 18 дюймов (457 мм), в то время как SATA допускает длину кабеля до 1 м (3, 28 фута). Кабели eSATA могут быть длиной 2 м.

IDE состоит из 40-контактного разъема, прикрепленного к ленточному кабелю. 80-контактные разъемы также были представлены позже. Разъемы черного цвета в 40-контактном разъеме, в то время как в 80-контактном разъеме они бывают трех цветов: синий — контроллер, серый — ведомый диск и черный — мастер-диск. Каждый кабель имеет два или три разъема, один разъем подключен к интерфейсу, который подключается к компьютерной системе (материнская плата), а другие подключаются к дискам.

SATA состоит из 8-мм пластинчатого разъема на каждом конце, а кабель имеет 7-контактный разъем, 3 заземления и 4 активные линии передачи данных в двух парах. У него есть возможность подключить только один диск, поэтому Serial ATA отключает конфигурации Master / Slave.

Описание

Интерфейс SATA обеспечивает последовательную передачу данных между информационными накопителями. SATA была создана после развития параллельного интерфейса ATA, его еще называют IDE. После создания и тестирования интерфейс SATA отметился хорошими показателями. Это касалось не только передачи данных, но и нового 7 — ми контактного разъема который пришел на смену своему старшему брату 40 — ка разъемном ATA или PATA. Это значительно повлияло на физические показатели.

Уменьшив разъем разработчики соответственно уменьшили и коннектор. Это тоже большой плюс, ведь площадь, которую занимал коннектор предыдущей версии шины, уменьшили минимум в 3 раза. Это позволило лучше охлаждать коннектор и разместить большое их количество на материнской плате. В свою очередь, это позволило создавать подключения многих накопителей отдельно.

SATA отказался от версии подключения PATA (два устройства на один шлейф) и это еще один большой плюс, ведь в таком случае, каждое устройство подключается отдельным кабелем, что забирает проблему задержек, из-за подключения двух устройств и при поломке одного из устройств или неисправность кабеля (что маловероятно), вы не потеряете возможность работы с другим устройством. Во время сборки или разборки вам легко отсоединять разъем от коннектора, что обеспечивает устойчивость к многократным подключениям. Отсутствует конфликт Slave / Master. Кабель этого интерфейса занимает малое пространство, что соответственно дает возможность лучшего охлаждения других устройств компьютера.

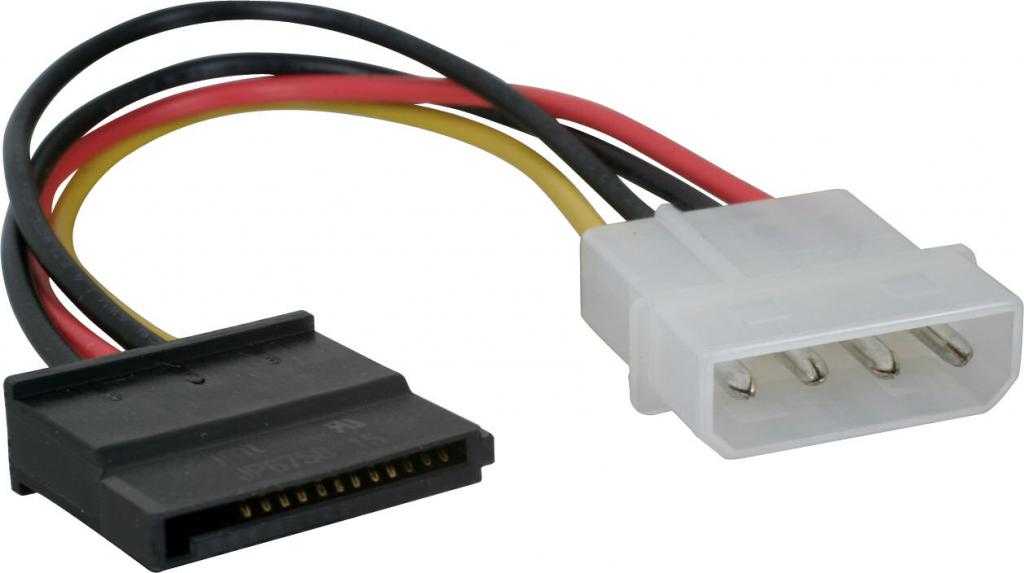

Разъем интерфейса SATA подает 3 различные напряжения питания: + 12В, + 5В, + 3,3В хотя новые устройства могут работать без подачи напряжения + 3,3В. На этом разработчики не перестают нас удивлять. Данный интерфейс имеет возможность похвастаться наличием горячего подключения, что способно обезопасить пользователя от частых поломок. Не все знают, что нельзя отключать электронные устройства при включенным компьютером.

Совместимое оборудование для работы с SATA hot plug

Для корректной работы с функцией SATA hot plug необходимо обладать совместимым оборудованием. В основном, функция SATA hot plug поддерживается современными материнскими платами и жесткими дисками, которые поддерживают стандарт SATA

Важно учитывать, что не все материнские платы и жесткие диски по умолчанию поддерживают функцию hot plug, поэтому перед покупкой оборудования следует обратить внимание на его спецификации и особенности

Большинство материнских плат современных производителей, таких как ASUS, Gigabyte, MSI и другие, обычно поддерживают функцию SATA hot plug

В то же время, важно уточнить, что настройки hot plug должны быть включены в BIOS соответствующей материнской платы. Кроме того, для работы с функцией hot plug также требуется наличие поддержки этой функции в операционной системе

Основные операционные системы, такие как Windows, Linux и macOS, обычно поддерживают функцию SATA hot plug, но все же перед использованием следует убедиться в наличии необходимых драйверов и настроек.

Что касается жестких дисков, то большинство современных моделей, выпущенных после введения стандарта SATA, обычно поддерживают функцию hot plug. Однако, стоит учитывать, что не все модели и производители жестких дисков одинаково поддерживают эту функцию

Перед покупкой жесткого диска рекомендуется обратить внимание на его технические характеристики и совместимость с SATA hot plug

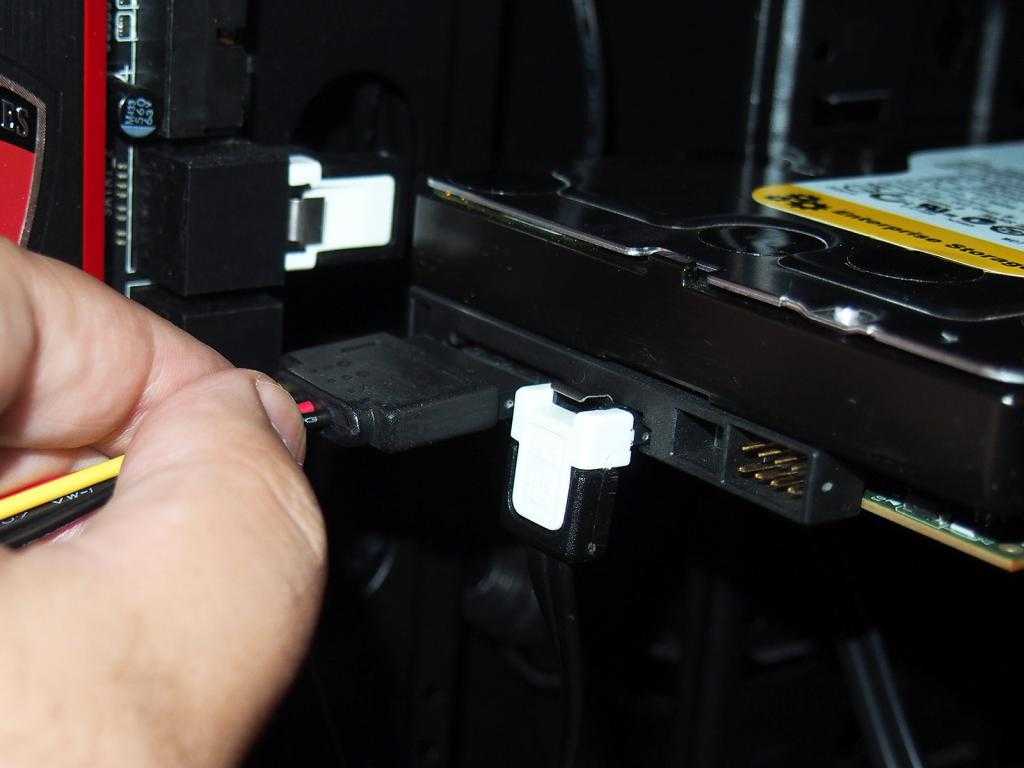

Подключение и отключение устройств в режиме hot plug

Для использования функции hot plug необходимо, чтобы ваша материнская плата и операционная система поддерживали эту функцию

Также не все порты и интерфейсы поддерживают hot plug, поэтому перед подключением устройства важно убедиться в его совместимости

Подключение устройств в режиме hot plug обычно осуществляется следующим образом:

1. Включите компьютер и дождитесь его полной загрузки.

2. Вставьте устройство, которое вы хотите подключить, в соответствующий порт на компьютере.

3. Если операционная система поддерживает hot plug, она должна автоматически определить новое устройство и установить его драйверы. Если этого не происходит автоматически, то вам может потребоваться выполнить дополнительные шаги, такие как установка драйверов вручную или перезагрузка компьютера.

4. После успешного подключения устройства вы можете использовать его в соответствующих приложениях или операционной системе.

Отключение устройств в режиме hot plug также достаточно простое:

1. Убедитесь, что вы завершили все операции или передачу данных с устройством.

2. Если есть возможность, сохраните все рабочие данные в системе или закройте соответствующие приложения.

3. Отключите устройство от компьютера.

4. В случае, если операционная система требует безопасного извлечения устройства перед его отключением, используйте соответствующую опцию в операционной системе.

Важно помнить, что хотплаг поддерживается не всеми устройствами и разъемами, и для некоторых типов устройств может потребоваться дополнительная настройка или установка драйверов. Поэтому, прежде чем использовать функцию hot plug, рекомендуется ознакомиться с документацией вашей материнской платы и операционной системы

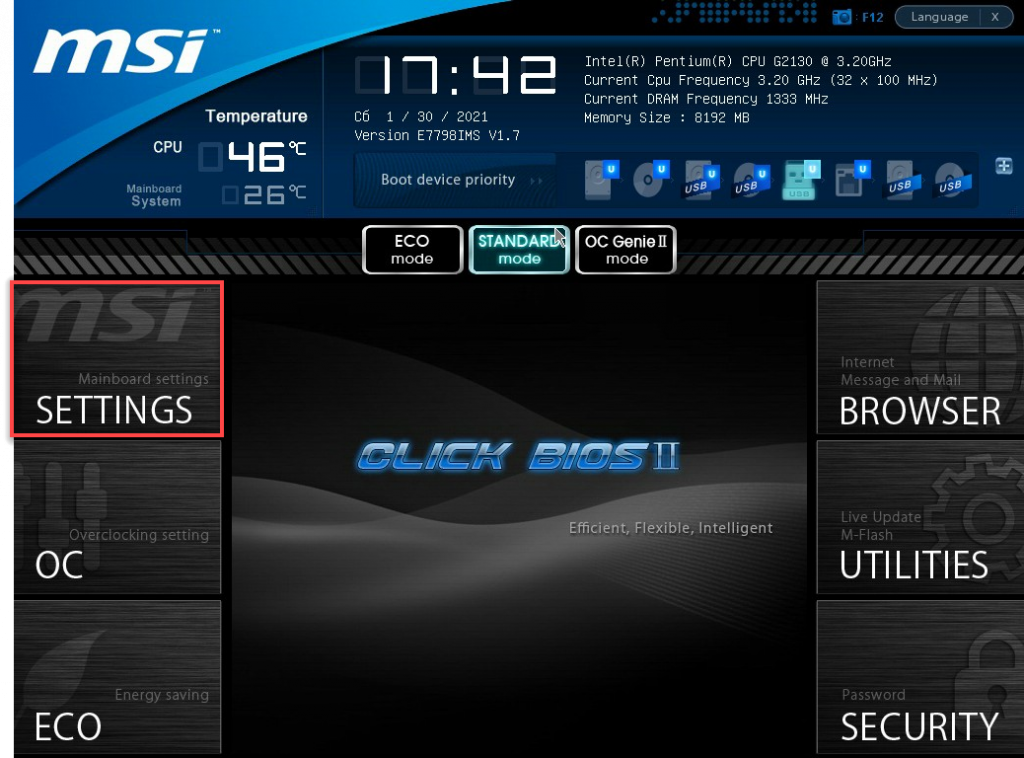

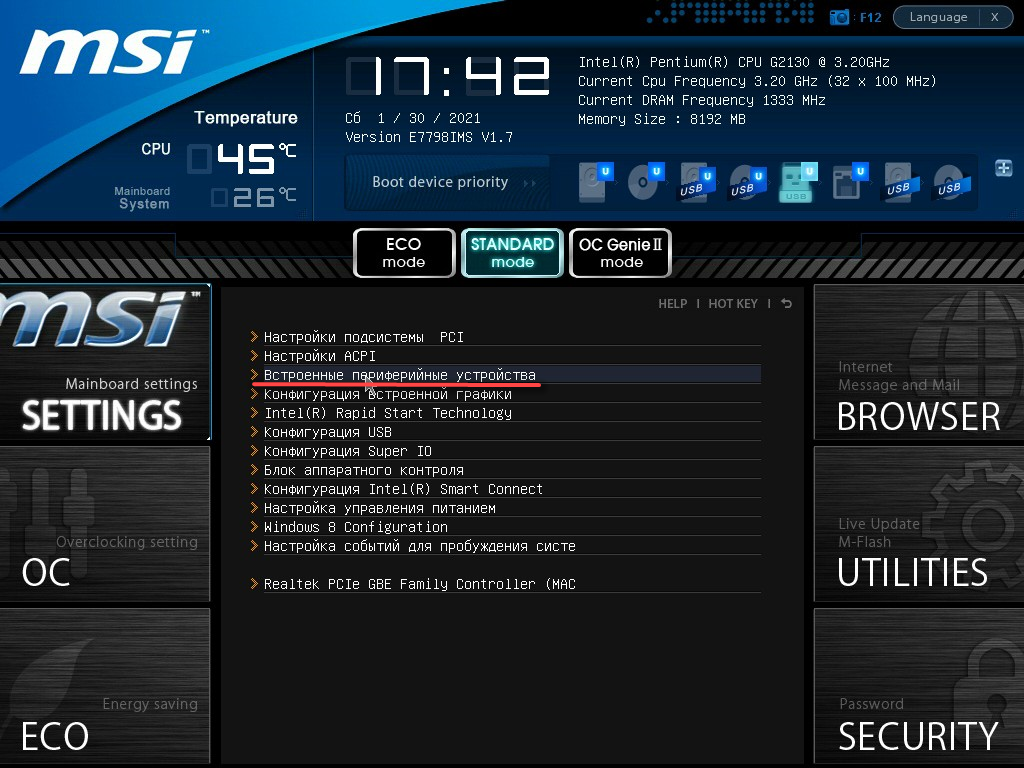

Методы горячего подключения SATA в BIOS

Существуют различные методы горячего подключения SATA в BIOS, в зависимости от типа BIOS и настроек системы. Рассмотрим некоторые из них:

1. Hot Plug (Горячая замена)

Этот метод подразумевает возможность физического подключения SATA устройства, когда компьютер уже включен. Для этого необходимо удостовериться, что в настройках BIOS соответствующий порт SATA имеет возможность Hot Plug. Это позволяет подключать или отключать устройства, не нарушая работу системы.

2. AHCI (Advanced Host Controller Interface)

AHCI является усовершенствованным интерфейсом контроллера хоста и обеспечивает широкий спектр функций, включая горячую замену SATA устройств. Для использования этого метода необходимо в BIOS включить режим AHCI. После этого можно будет горячо подключать и отключать SATA устройства без необходимости перезагрузки компьютера.

3. RAID (Redundant Array of Independent Disks)

Если в системе настроен RAID-контроллер, то можно использовать его возможности по горячему подключению SATA устройств. Система RAID обычно позволяет горячее подключение и отключение дисков для тех, которые поддерживают данный режим. Однако, для использования этого метода необходимо настроить RAID-массив заранее.

Методы горячего подключения SATA в BIOS могут отличаться в зависимости от производителя материнской платы и версии BIOS. Перед проведением горячего подключения SATA устройств рекомендуется ознакомиться с руководством пользователя или поискать информацию на официальном веб-сайте производителя.

Hot Plug

Назначение параметра: Параметр, назначающий выбранный SATA-порт, как порт «горячей» замены, позволяющий менять накопители при включенном компьютере.

Возможные варианты значений: Disabled — «Горячая» замена отключена. Enabled — «Горячая» замена включена. Рекомендуется включить, если внутренние SATA-порты (mSATA) соединены с внешними для подключения внешних накопителей.
