Как подключить ssd m.2 в windows 10

Выбор и подготовка диска

Перед установкой Windows на M2 SSD необходимо правильно выбрать и подготовить диск для работы.

Во-первых, убедитесь, что ваш компьютер поддерживает M2 SSD. Проверьте документацию к вашей материнской плате или обратитесь к производителю, чтобы уточнить эту информацию. Если ваша материнская плата не поддерживает M2 SSD, вам придется использовать другой тип диска.

При выборе M2 SSD обратите внимание на его интерфейс. Существует несколько типов интерфейсов, таких как SATA и NVMe

SATA является более старым и медленным интерфейсом, в то время как NVMe обеспечивает более высокую скорость передачи данных. Если ваша материнская плата поддерживает NVMe, рекомендуется выбрать M2 SSD с этим интерфейсом.

Перед установкой Windows нужно подготовить диск. Для этого можно воспользоваться утилитой форматирования диска. Откройте меню «Пуск» и найдите «Диспетчер дисков». Выберите нужный диск и нажмите правой кнопкой мыши, затем выберите «Форматировать». Установите необходимые параметры, такие как файловая система и размер аллокации, и нажмите «Форматировать»

Обратите внимание, что форматирование диска удалит все данные на нем, так что перед этим необходимо создать резервные копии важных файлов

После подготовки диска его можно использовать для установки Windows. Во время установки операционной системы выберите M2 SSD в качестве целевого диска для установки. Дождитесь завершения процесса установки и следуйте инструкциям на экране для настройки Windows.

Правильный выбор и подготовка диска перед установкой Windows на M2 SSD являются важными шагами для обеспечения стабильной и эффективной работы вашей системы.

Как установить SSD форматов M.2 и NVMe/SATA в компьютер

Казалось бы, твердотельные накопители появились совсем недавно, избавляя нас от неповоротных щёлкающих механических жёстких дисков. Они повысили скорость загрузки операционных систем, приложений и игр. Новые самые быстрые накопители формата M.2 также есть в продаже уже не первый год и цены упали до достаточно приемлемого уровня.

• 1. Совместима ли ваша материнская плата с таким накопителем
• 2. Установите диск M.2 в системный блок
• Настройка накопителя M.2 в BIOS
• Настройка накопителя в Windows 10

Это значит, что сейчас самый подходящий момент для покупки и установки твердотельного накопителя в ваш компьютер, чтобы он стал быстрее и тише. К счастью, накопители формата M.2 подключить достаточно легко, не требуется никаких лишних кабелей.

При этом добавление любых компонентов в компьютер в любом случае является ответственным делом. Это руководство опишет, как правильно установить накопитель формата M.2.

1. Совместима ли ваша материнская плата с таким накопителем

Когда покупаете M.2 SSD, нужно знать, подойдёт ли он к материнской плате. M.2 описывает тонкий форм-фактор накопителя, но есть более медленные накопители SATA M.2 и более быстрые NVMe M.2 с разными слотами.

Даже если в материнской плате есть слот M.2, его совместимость с накопителем зависит от того, предназначается слот для дисков B Key, M+B Key или M Key.

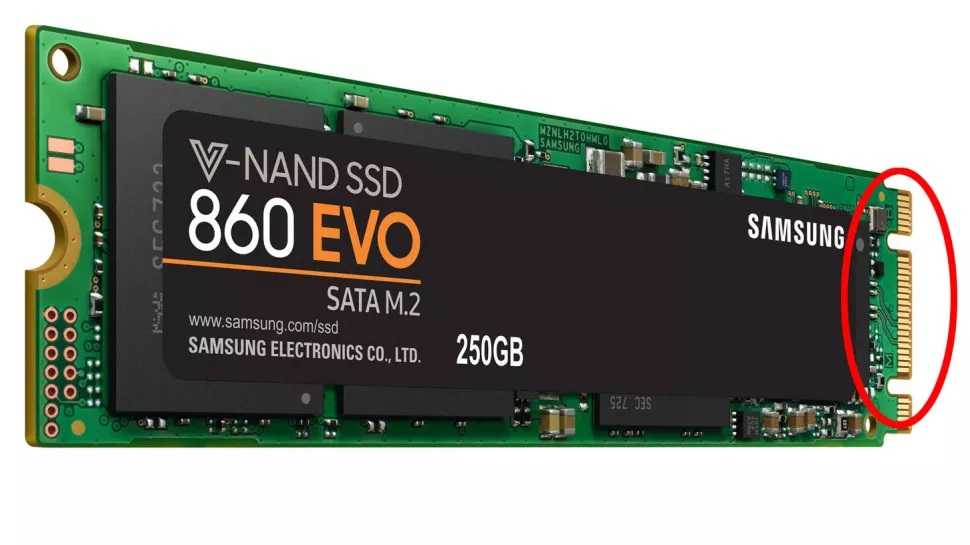

B-Key на дисках SATA M.2 и более старых NVMe

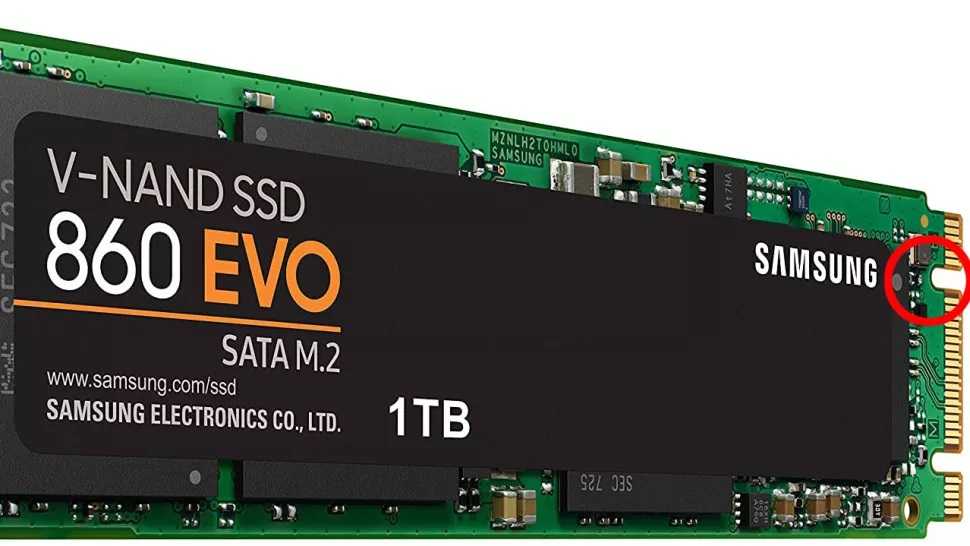

M+B Key — на дисках SATA M.2 и некоторых дисках NVMe

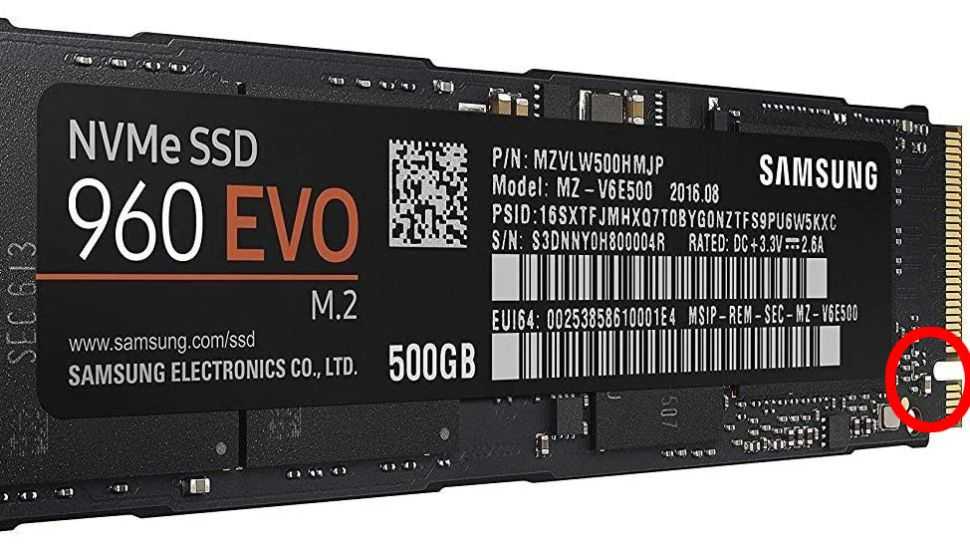

M Key — на новых дисках NVMe с шиной PCIe x4

Нужно обследовать материнскую плату и понять, с какими именно накопителями M.2 она совместима, прежде чем покупать конкретную модель накопителя.

2. Установите диск M.2 в системный блок

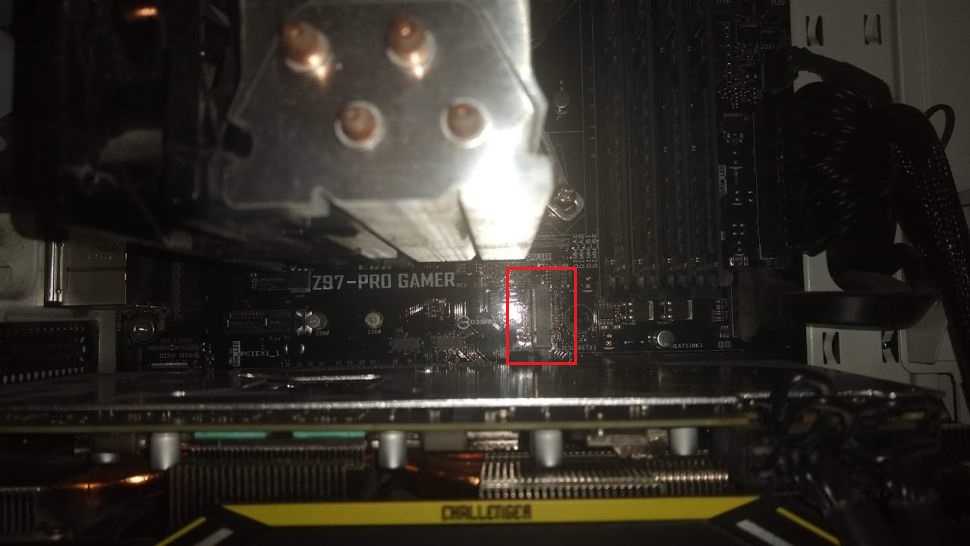

Местоположение слота M.2 на материнской плате разное у разных моделей и производителей. Чаще всего это слот располагается между разъёмом для видеокарты и сокетом центрального процессора или в нижней правой части материнской платы.

У некоторых материнских плат есть специальная металлическая пластина, которая закрывает диск и охлаждает его. Такую пластину сначала потребуется отвинтить.

Как можно увидеть на изображении выше, слот довольно неудобно располагается между видеокартой и процессором. Чтобы установить в него накопитель, нужно извлечь видеокарту.

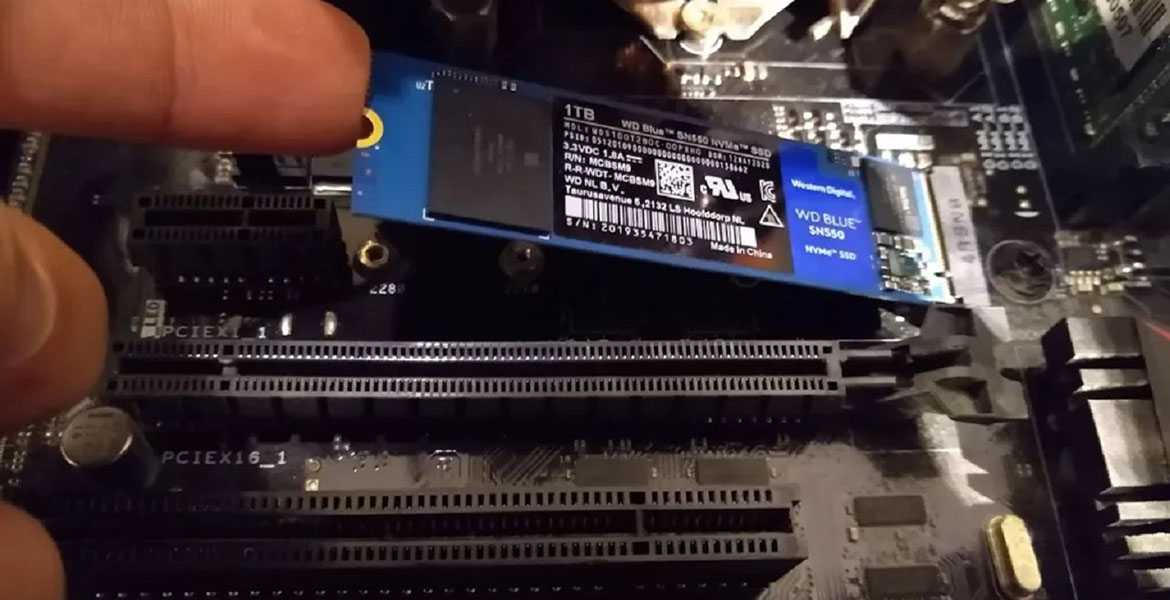

Когда вы убрали все препятствия, нужно вставить накопитель в слот.

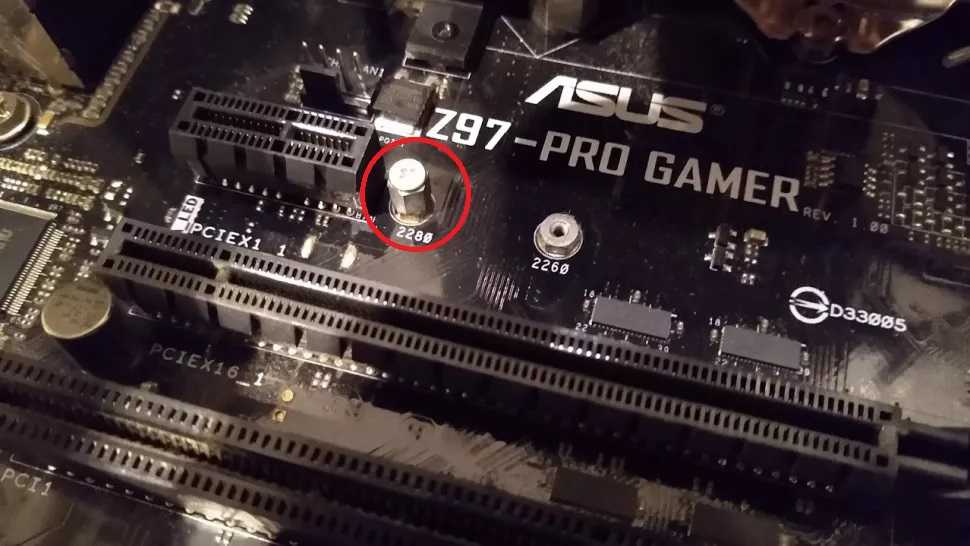

Для начала извлеките винт рядом со слотом M.2. Если у накопителя есть какие-либо крепления, нужно привинтить их сейчас. В результате во время прикручивания накопитель будет располагаться параллельно материнской плате, а не под углом.

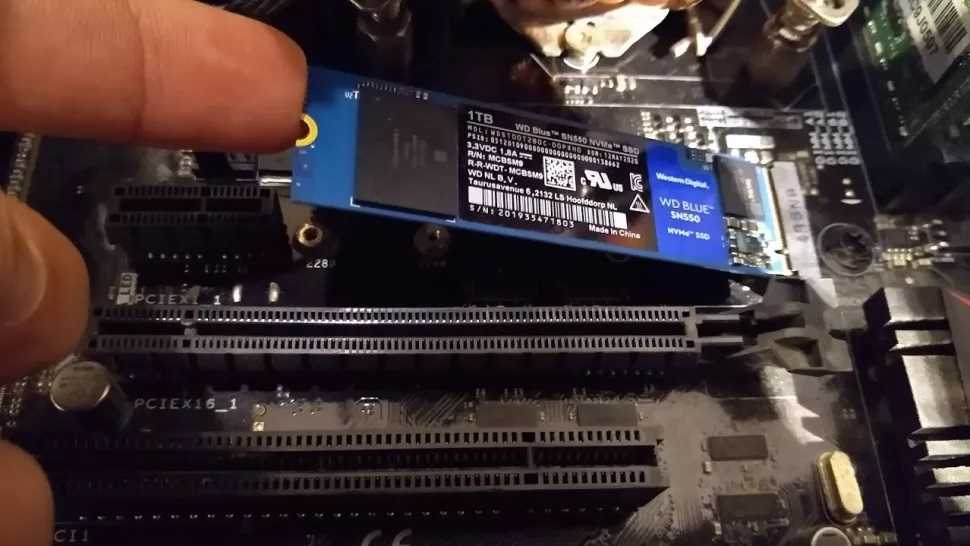

После извлечения крепёжного винта и креплений накопителя, если они есть, осторожно вставьте накопитель в слот под углом 30 градусов к материнской плате

Все ли корпуса твердотельных накопителей M.2 одинаковы?

На рынках вы найдете два типа корпусов M.2. Первым будет корпус B-Key, который будет работать только с твердотельными накопителями M.2 SATA, а не с NVMe. Вам не обязательно покупать его.

Второй тип будет иметь M-Key, который на самом деле представляет собой порт, предназначенный как для M.2 NVMe, так и для M.2 SATA. Но в случае с корпусом вы сможете использовать его для M.2 NVMe SSD.

Поэтому всегда нужно проверять, поддерживает ли ваш корпус только M.2 SATA или M.2 NVMe.

Кроме того, ваша покупка станет еще более разнообразной. Один тип корпуса будет иметь конструкцию без инструментов, в то время как для открытия и установки других потребуются отвертки. Будет хорошо, если вы выберете корпус без инструментов.

Что делать, если NVMe не отображается в BIOS?

1. Настройте твердотельный накопитель M.2

• Чтобы получить доступ к BIOS, включите компьютер и нажмите клавиши Fили DELв зависимости от производителя материнской платы. Этот ключ может отличаться в зависимости от вашей материнской платы.
• Затем перейдите к Конфигурация хранилища.
• В разделе «Конфигурация SATA» нажмите «Настроить SATA как».
• Затем выберите IDE, нажав Enter.

Наконец, нажмите, F10 чтобы сохранить новые настройки BIOS и выйти.

Если вы настроили для своего SATA-устройства значение, отличное от IDE в BIOS, ваш диск NVME может не отображаться.

2. Отключить безопасную загрузку

• Сначала перезагрузите компьютер и нажмите специальную клавишу для вашей материнской платы, чтобы войти в BIOS.
• Затем перейдите на вкладку «Безопасность» и нажмите «Безопасная загрузка».
• Выберите Отключено в меню.

• Затем перейдите на вкладку «Сохранить и выйти».
• Нажмите «Сохранить изменения», а затем выберите «Да». Убедитесь, что вы не выбрали «Сохранить изменения и выйти».
• Снова перейдите на вкладку «Безопасность».
• Выберите «Удалить все безопасные переменные загрузки» и выберите «Да».

Наконец, выберите OK, чтобы перезагрузить компьютер.

3. Установите для параметра PCIe значение M.2.

• Перезагрузите компьютер и нажмите соответствующую клавишу для материнской платы, чтобы войти в BIOS.
• Выберите Расширенные настройки. Для некоторых материнских плат вы также можете нажать F7для доступа к меню.
• Затем в разделе «Конфигурация встроенных устройств» найдите пропускную способность слота PCI Express.
• После этого установите его значение в режим M.2, если он еще не установлен.

Нажмите F10, чтобы сохранить изменения и выйти.

Настройка PCIe на M.2 — один из самых простых и эффективных способов решить проблему с NVMe, которая не отображается в BIOS.

Твердотельные накопители M.2 быстрее, чем твердотельные накопители SATA?

Твердотельные накопители SATA используют протокол AHCI (Advanced Host Controller Interface) и имеют скорость передачи данных почти 600 МБ/с. Однако это не относится к твердотельным накопителям M.2.

С другой стороны, твердотельные накопители M.2 имеют ключ, чтобы избежать вставки разъема карты в несовместимый разъем. Обычно они используют три клавиши: B, M и B+M.

Если эти хранилища используют ключ B, подключены к Socket 2 и поддерживают протокол NVMe, диск M.2 как минимум в три раза быстрее, чем SATA SSD.

Однако, если он использует ключ M, подключен к Socket 3 и поддерживает протокол NVMe, накопитель M.2 как минимум в семь раз быстрее, чем SATA SSD.

Другие распространенные проблемы с твердотельными накопителями M.2

NVMe, не отображающийся в BIOS, превратился в распространенную проблему из-за растущего использования твердотельных накопителей M.2. Однако в большинстве случаев это происходит из-за неправильной установки.

В этом случае просто выключите компьютер, отсоедините и снова подключите твердотельный накопитель M.2 и надежно закрепите его.

Стоит упомянуть одну вещь: если вы хотите, чтобы ваши современные устройства распознавались вашим компьютером, вам необходимо обновлять BIOS.

Если вы исправили жесткий диск NVMe, который не отображается в BIOS, но теперь ваша система не распознает твердотельный накопитель M.2, обязательно обновите драйвер M.2.

Сообщите нам, какой метод вы использовали для исправления того, что NVMe не отображается в BIOS, в разделе комментариев ниже.

Самостоятельное подключение к ПК

Чтобы установить SSD в компьютер, пользователь должен быть знаком с основными правилами техники безопасности и иметь навыки работы с отвертками, компьютерным крепежом и девайсами, чувствительными к воздействию электростатических разрядов (ESD). В связи с этим рекомендуется выполнять инструкции пошагово, не пропуская ни одной позиции.

Через разъем SATA

Установка ССД 2,5 дюйма в системный блок выполняется следующим образом:

1. Выключите ПК, вытащите вилку питающего кабеля из электросети 220 В. Снимите боковые стенки. Стенки крепятся к корпусу защелками и фиксируются винтами. Подержитесь за шасси компьютера, чтобы освободиться от статического электричества, или наденьте антистатический браслет.

2. Выберите место расположения накопителя SSD так, чтобы свободно дотянуться до него шлейфами электропитания и передачи данных SATA 3.

3. Шлейфы не должны подключаться внатяжку. Убедитесь, что провода лежат или висят свободно и не задевают лопасти вентилятора охлаждения центрального процессора. При необходимости аккуратно стяните шлейфы с другими внутренними кабелями пластмассовым хомутиком.

4. При подключении старайтесь не повредить разъемы как на системной плате, так и на SSD-накопителе. Сначала прикрутите корпус SSD к направляющим посадочного места, а затем подключайте шлейфы. Вставлять коннекторы следует без усилий. Если они не “заходят”, то переверните и попробуйте снова.

5. Поставьте стенки на место, закрепите и включите машину. Если операционная система нашла накопительное устройство, то теперь ему нужно присвоить букву и отформатировать с помощью системной функции “Управление дисками”.

6. Вызовите функцию управления дисками. Сделать это можно по-разному:

   1. нажать клавиши Win + X и в открывшемся меню выбрать раздел управления дисками;

   2. нажать Win + R и во всплывающем окне напечатать diskmgmt.msc;

   3. кликнуть правой кнопкой мыши по пиктограммам “Мой компьютер” -> “Управление” -> “Управление дисками”.

7. Кликнув правой кнопкой по найденному системой SSD, присвойте ему букву, например E и отформатируйте как единый логический диск или несколько дисков.

SATA соединяет материнскую плату и твердотельный накопитель.

К материнской плате

Такое подключение подходит для дисков с малыми размерами и с интерфейсом M.2, которым оснащены системные платы последних поколений, кроме самых дешевых. Накопители М.2 выпускаются без корпуса и представляют собой печатную плату с микросхемами, разъемом и отверстием под винт для крепления на системной плате. Форм-фактор таких SSD имеет формат wwll, где ww – ширина платы в миллиметрах, а ll – длина, например 2280, 2260 или 2240.

При подключении SSD к материнской плате можно столкнуться с отсутствием необходимых креплений.

Простое подключение через USB

Отключать и снимать крышки системного блока при подключении через порт USB не требуется. Необходимо только подобрать и приобрести плату адаптера с корпусом и разъемом, рассчитанным на размер и интерфейс накопителя. В некоторых случаях плата поставляется без защитного корпуса.

Диск аккуратно устанавливается в корпусе и фиксируется винтами. Теперь его можно подключать к внешним портам USB2.0/3.0 или Type C. Недостаток заключается в том, что быстродействие диска в данном случае существенно ограничено скоростью работы интерфейса USB.

В некоторых системных блоках порты USB, установленные на передней панели, имеют недостаточную глубину и подвержены “дребезгу” контактов. Включать накопитель в такие порты не рекомендуется из-за высокой вероятности выхода диска из строя при плохом контакте. Следует использовать порты USB на задней панели, без переходного кабеля, который чем длиннее, тем больше снижает скорость обмена данными.

Подключить SSD к ноутбуку или компьютеру можно через USB.

Использование PCI Express

При отсутствии свободных разъемов SATA накопитель с интерфейсом M.2 можно присоединить к шине PCI-E. Скорость ее работы выше, чем может обеспечить SATA, и сопоставима с характеристиками интерфейса M.2.

Предварительно следует приобрести плату адаптера с планкой для установки в слот расширения компьютера. На плате размещены разъем M.2, а также несколько отверстий для фиксации SSD с разными форм-факторами.

Перед установкой адаптера с диском компьютер следует обесточить и снять боковые крышки корпуса системного блока. При наличии в слоте расширения графической платы адаптер не следует размещать в соседних слотах во избежание перегрева. После размещения платы в разъеме PCI-E ее нужно зафиксировать винтом или защелкой, крышки поставить на место и включить питание.

PCI Express — это компьютерная шина, использующая протокол последовательной передачи данных.

Можно ли подключить М2 в другой слот

При апгрейде компьютера может случиться, что на материнке нет разъема М.2. В этом случае можно использовать адаптер, который подключается в порт PCIe x4. На материнской плате обычно их несколько, поэтому свободный, скорее всего, найдется.

Как видите, ничего сложного в подключении твердотельного накопителя нет.

Также, если вы занимаетесь сборкой компа самостоятельно, рекомендую почитать как вставить оперативную память в компьютер и как установить твердотельный накопитель SSD. Сколько стоит собрать ПК, вы можете узнать здесь.

И на сегодня все. Не забудьте подписаться на новостную рассылку, чтобы своевременно получать уведомления о публикации свежих инструкций. До завтра!

Часть 3. Скопируйте свои данные

Самая длинная часть процесса установки SSD — это копирование всего со старого диска на новый SSD. Прежде чем начать, узнайте, сколько времени это займет, сверившись с таблицей ниже.

Объем данных на старом диске

Приблизительное время копирования на новый SSD

Менее 256 ГБ

1. Выберите исходный и конечный диски.Вашим «исходным» диском является ваш существующий диск (диск). Выберите его, щелкнув по нему, затем нажмите «Далее». Теперь выберите «целевой» диск (ваш новый SSD) и нажмите «Далее». На следующем экране нажмите «Продолжить», чтобы начать копирование данных.
2. Подождите, пока ваши данные скопируются. Чтобы все скопировать, потребуется некоторое время, но программное обеспечение Acronis будет держать вас в курсе хода выполнения.
3. Измените основной или загрузочный диск.После того, как все будет скопировано, вам нужно указать операционной системе использовать новый твердотельный накопитель в качестве основного диска. Это можно сделать, удалив старый диск, что заставит вашу систему использовать новый диск.Обратитесь к руководству пользователя вашего компьютера или обратитесь к производителю компьютера за инструкциями по замене основного диска.
4. Повеселитесь Посмотрите, как быстро открываются ваши любимые приложения, когда вы нажимаете на них! Ваш SSD установлен, но вы можете ускорить его работу, включив специальную функцию.

Полезный совет

Если ваш старый накопитель емкостью 128 ГБ (например) и вы копируете его содержимое на твердотельный накопитель емкостью 275 ГБ, этот SSD может отображаться в вашей системе как накопитель емкостью 128 ГБ, хотя на самом деле это именно тот размер, который вы купили. Не нужно бояться — вы все еще можете хранить на нем больше, но вам нужно будет внести некоторые коррективы в настройки накопителя. Обычно это не происходит, но если это произойдет, мы хотим, чтобы вы знали, что это нормально и что это связано с вашей системой, а не с вами.

Часть 2. Установка SSD

1. Завершите работу системы. Полностью выключите компьютер.
2. Отсоедините кабель питания и аккумулятор. Теперь отсоедините кабель питания и аккумулятор. Шаг извлечения аккумулятора применим только к ноутбукам, когда аккумулятор можно извлечь. Чтобы узнать, как извлечь аккумулятор, обратитесь к руководству пользователя.
3. Разрядите остаточное питание. Если в вашем ноутбуке есть съемный аккумулятор, извлеките его и удерживайте кнопку питания в течение пяти секунд, чтобы разрядить все электричество, оставшееся в системе.
4. Откройте корпус. Как вы это сделаете, зависит от системы к системе, поэтому обратитесь к руководству пользователя для получения точных инструкций.
5. Заземлитесь Прикоснитесь к неокрашенной металлической поверхности, чтобы заземлиться. Это защищает компоненты вашего компьютера от статического электричества, которое естественным образом присутствует в вашем теле, а заземление является дополнительной защитой.

Найдите слот M.2 PCIe. Этот слот обычно легко найти в настольных компьютерах, но в ноутбуках его расположение будет другим — обычно он находится под нижней панелью или под клавиатурой. Точное местоположение см. в руководстве пользователя, так как каждая система выглядит по-своему.
Вставьте твердотельный накопитель В зависимости от вашего компьютера перед установкой нового твердотельного накопителя NVMe PCIe может потребоваться удалить радиатор или винт

Чтобы вставить твердотельный накопитель Crucial NVMe PCIe, осторожно держите его за края. Не прикасайтесь к золотым контактам разъема

Совместите выемки на твердотельном накопителе с выступами в слоте PCIe, затем вставьте под углом 30 градусов. Не форсируйте соединение. Чтобы закрепить диск, может потребоваться вставить винт в предусмотренное крепление на материнской плате. Не затягивайте винт слишком сильно.

1. Соберите систему. После того, как твердотельный накопитель надежно вставлен в разъем, соберите компьютер и подключите батарею, если она была удалена.
2. Включите компьютер. Включите компьютер. Если вы не удалили старый накопитель на предыдущем шаге, компьютер загружается со старого диска. В части 3 вы узнаете, как клонировать данные, чтобы использовать новый диск для загрузки.

Полезный совет

На некоторых материнских платах вы можете увидеть сообщения о настройке для увеличения скорости твердотельных накопителей NVMe или о включении и отключении общей пропускной способности портов SATA и NVMe. Это не является неисправностью. Вы можете настроить свое оборудование для оптимальной работы и избежать сбоев, получив подробную информацию о вашей материнской плате от производителя.

Как выбрать правильное устройство m2 ssd

SSD накопители формата M.2 становятся все более популярными, благодаря их высокой производительности и компактным размерам

Однако, при выборе устройства M.2 SSD важно учесть несколько факторов, чтобы убедиться, что оно подходит для вашего компьютера или ноутбука

1. Форм-фактор и интерфейс

Первым важным параметром при выборе M.2 SSD является форм-фактор и интерфейс. На рынке существуют различные форм-факторы M.2 SSD, такие как 2242, 2260 и 2280, где первые две цифры обозначают ширину модуля, а последние две цифры — длину.

Кроме того, M.2 SSD могут иметь различные типы интерфейсов, такие как SATA и NVMe (PCIe). SATA-интерфейс обеспечивает более низкую скорость передачи данных по сравнению с NVMe, поэтому, если вам нужна максимальная производительность, выбирайте M.2 SSD с интерфейсом NVMe.

2. Емкость хранения

Вторым фактором, на который следует обратить внимание, является емкость хранения. M.2 SSD доступны с различными объемами хранения, начиная от нескольких гигабайт до нескольких терабайт

Выберите емкость хранения в зависимости от ваших потребностей.

3. Тип NAND-флэш-памяти

Третий аспект, который нужно учесть — это тип NAND-флэш-памяти, используемой в M.2 SSD. Существуют различные типы NAND-флэш-памяти, такие как TLC, MLC и SLC, каждый из которых имеет свои преимущества и недостатки. Например, TLC-память обычно более дешевая, но менее надежная, чем MLC-память. Также стоит отметить, что некоторые M.2 SSD используют технологию 3D NAND, что обеспечивает более высокую плотность хранения и производительность.

4. Производительность и надежность

Нельзя забывать о производительности и надежности M.2 SSD. Проверьте скорость чтения и записи, а также время отклика на устройстве. Также рекомендуется ознакомиться с отзывами и рейтингами устройств, чтобы узнать о его надежности и долговечности.

5. Цена

Наконец, цена также является важным фактором при выборе M.2 SSD. Сравните цены на различные модели устройств и выберите наиболее подходящую опцию в зависимости от вашего бюджета.

Обратив внимание на эти факторы, вы сможете правильно выбрать устройство M.2 SSD, которое будет наиболее подходить для ваших нужд и требований

Как установить второй SSD: все, что вам нужно знать

Установка второго SSD на ваш ПК — процесс системный, требующий правильного подхода. Без сомнения, вся процедура немного сложна, но как только вы подготовите ресурсы и достаточные знания, вы окажетесь на удобном конце. Чтобы помочь нашим читателям, мы разделили руководство на три части.

• Предпосылки.
• Установка.
• Инициализация.

Продолжайте читать, пока мы раскрываем каждую часть наиболее удобоваримым образом.

Предварительные требования: вещи, которые вам потребуются

Прежде всего, убедитесь, что вы отсортировали все ресурсы. Вот краткий обзор элементов, которые вам потребуются для установки второго SSD на ваш ПК.

• Свободный отсек для диска внутри процессора вашего компьютера.
• Доступное соединение для передачи данных SATA на материнской плате.
• Внешний SSD диск для установки.
• Некоторые инструменты, такие как отвертка. Это поможет вам открыть корпус и правильно расположить диск.
• Правильно работающий кабель данных SATA.
• Хорошо работающий разъем питания SATA.
• Когда и если на вашей материнской плате отсутствует порт для подключения SATA, контроллер SATA.

Помните, что в вашей системе может быть один или два отсека для дисков разных размеров. Для твердотельных накопителей обычно требуется 2,5-дюймовый отсек. Если вы хотите установить SSD в отсек, обычно предназначенный для 5,25-дюймового диска, вам потребуется адаптер для безопасного соединения.

Установка второго SSD на ваш компьютер

Теперь, когда у вас есть готовое оборудование, пришло время установить SSD. Имейте в виду, что если на каком-либо этапе вы почувствуете, что все становится сложно, не стесняйтесь обращаться за профессиональным наблюдением. Однако, если вы придерживаетесь того, что я собираюсь раскрыть, столкновение с неприятностями маловероятно.

Отключите все кабели питания, если вы еще этого не сделали.
Используйте отвертку, чтобы отвинтить и открыть корпус процессора.
Найдите свободный отсек для диска. Ищите тот, который масштабируется до 2,5 дюймов

Если вы не можете найти его, вместо этого найдите 5,2-дюймовый отсек для дисков.
Осторожно извлеките корзину для дисков и поместите в нее новый SSD.
Проверьте все, прежде чем устанавливать корзину обратно в отсек для дисков.
Отсортируйте соединения. Найдите свободный порт кабеля данных SATA (внутри материнской платы) и подключите один конец хорошо работающего кабеля данных SATA к свободному разъему питания SATA.
Завершите подключение, подключив разъемы данных к совместимым портам нового твердотельного накопителя.
Еще раз проверьте все провода и кабели.
Закройте корпус процессора, и на этом физическая установка завершена.

Инициализация нового SSD

После завершения физической установки подключите все кабели питания и включите компьютер. Когда система загрузится, перейдите на страницу информации о системе и проверьте, был ли идентифицирован новый SSD. Если вы не видите никаких изменений в системном хранилище, возможно, это связано с тем, что ваша ОС не распознала новый SSD. Не волнуйся; следуйте приведенным ниже шагам и все заработает за считанные минуты.

1. Запустите панель управления из меню «Пуск» Windows.
2. Найдите опцию «Управление дисками» и нажмите на нее.
3. Если вы столкнетесь с запросом на инициализацию диска, выберите вариант «GPT».
4. Нажмите «ОК» и продолжайте.
5. Дождитесь автоматического обнаружения. Если этого не произошло, прокрутите вниз и выберите новый SSD.

6. Щелкните его правой кнопкой мыши и выберите «Новый простой том» в списке параметров.

7. Нажмите “Далее”.
8. Затем вы увидите набор из двух чисел. Убедитесь, что оба соответствуют друг другу для бесперебойной работы.
9. Желательно выбрать букву диска или использовать букву по умолчанию. Нажмите «Далее» еще раз.
10. Выберите файловую систему NTFS в качестве предпочтительного варианта и введите метку тома.
11. Нажмите «Далее», проверьте всю информацию и завершите процесс, нажав кнопку «Готово».
