Зачем нужна материнская плата в компьютере
Подробнее:Выбираем материнскую плату для компьютера
Объединение комплектующих
На системную плату устанавливается процессор, оперативная память, видеокарта, подключается жесткий диск и SSD. Кроме того, присутствуют дополнительные разъемы питания, обеспечивающие функционирование кнопок ПК. Все необходимое для соединения находится на самой панели платы в отведенных для этого местах.
Единая рабочая система для периферии
Каждый пользователь подключает к компьютеру различные периферийные устройства, будь то только клавиатура, мышь или принтер. Разъемы на материнке преобразуют все это оборудование в одну систему, которая помогает взаимодействовать с ПК, выполнять определенные функции ввода-вывода.
Некоторые составляющие подключаются не через USB, а требуют выполнения дополнительных манипуляций. Относится это, например, к дисководу или передней панели системного блока. Развернутые инструкции по соединению этих частей с материнской платой читайте в статьях по ссылкам ниже.
Подробнее:Подключение передней панели к материнской платеПодключение дисковода к материнской плате
Передача изображения на дисплей
Сейчас практически любой ЦП оборудован встроенным видеоядром. Не у каждого пользователя есть возможность докупить дискретный графический адаптер. При условии того, что монитор подключен через материнку, она отвечает за вывод изображения на экран. В новых моделях плат вывод происходит через видеоинтерфейс DVI, DisplayPort или HDMI.
Что касается сравнения вышеперечисленных видеоинтерфейсов, то здесь нельзя дать точный ответ, поскольку каждый имеет свои преимущества и недостатки
Если вы хотите узнать, какой тип соединения использовать, обратите внимание на материалы по ссылкам ниже
Подробнее:Сравнение подключений VGA и HDMIСравнение HDMI и DisplayPortСравнение DVI и HDMI
Передача звука
Хоть встроенные звуковые карты в материнках не сравнятся по качеству с дискретными, все же они обеспечивают нормальную передачу звука. Вы можете подключить наушники, колонки и даже микрофон в специальный разъем и после инсталляции звуковых драйверов переходить к работе.
Выход в интернет
Практически каждая модель материнской платы имеет встроенный сетевой адаптер. Он позволяет соединить компьютер с роутером или модемом посредством LAN-кабеля. Кроме этого модели среднего и высокого ценового класса могут обладать встроенным Wi-Fi модулем, что обеспечивает беспроводное соединение с интернетом. За передачу данных также отвечает и Bluetooth, что часто встречается в ноутбучных платах и очень редко в компьютерных.
Как и любое комплектующее, системная плата иногда ломается, возникают проблемы с запуском или требуется замена деталей. Другие авторы на нашем сайте уже написали рекомендации по решению самых популярных задач и проблем, связанных с рассматриваемым оборудованием. Читайте их по ссылкам ниже.
Подробнее:Замена батарейки на материнской платеЧто делать, если не стартует материнская платаОсновные неисправности материнской платыРуководство по диагностике материнской платы компьютера
Выше мы рассказали о роли системной платы в компьютере. Как видите, это достаточно сложное устройство, управляющее всеми составляющими и обеспечивающее подключение определенного количества периферийного оборудования. Надеемся, наша статья была вам полезна, и теперь вы знаете, зачем в ПК нужна материнка.
Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.
Как выбрать оптимальный вариант материнской платы для процессора I3 10100 F
Материнская плата является одной из ключевых составляющих компьютера
При выборе оптимального варианта для процессора I3 10100 F следует обратить внимание на несколько ключевых параметров
Сокет процессора. Процессор I3 10100 F поддерживает сокет LGA1200, поэтому вам потребуется материнская плата с этим сокетом
Обратите внимание на совместимость сокета платы и процессора
Чипсет платы. Для работы с процессором I3 10100 F можно выбрать материнскую плату на чипсетах серии Intel 400. Например, чипсеты H410, B460 или Z490. Они поддерживают все возможности процессора и предлагают различные функциональные возможности в зависимости от конкретной модели.
Форм-фактор. Материнские платы могут иметь различные форм-факторы, такие как ATX, Micro ATX или Mini ITX. Выбор форм-фактора зависит от вашего предпочтения по размеру и функциональности. Но следует учитывать, что разные форм-факторы могут иметь разное количество слотов расширения, портов и других возможностей.
Поддержка оперативной памяти. Убедитесь, что выбранная материнская плата поддерживает требуемый тип оперативной памяти и ее частоту. В случае процессора I3 10100 F рекомендуется выбирать платы, которые поддерживают DDR4 память с частотой 2666 МГц или более высокой.
Разъемы и порты. Прежде чем сделать выбор, рекомендуется проверить наличие различных разъемов и портов, которые могут понадобиться вам для подключения устройств и периферийных устройств
Обратите внимание на наличие USB-портов, разъемов для жестких дисков и SSD, разъемов для видеокарты и звуковой карты
Бюджет. При выборе оптимального варианта материнской платы для процессора I3 10100 F, учитывайте свой бюджет. Существуют материнские платы разных ценовых категорий, и выбор зависит от ваших финансовых возможностей и требуемого функционала.
Итак, выбор оптимального варианта материнской платы для процессора I3 10100 F зависит от нескольких факторов: сокета процессора, поддержки чипсета, форм-фактора, поддержки оперативной памяти, наличия нужных разъемов и портов, а также от вашего бюджета. Учитывая эти параметры, вы сможете выбрать плату, которая лучше всего подходит для ваших потребностей и требований.
Лучшая материнская плата 13-го поколения для игр
Здесь мы расскажем о лучших материнских платах 13-го поколения, которые можно подобрать для вашего нового блестящего процессора Raptor Lake 13-го поколения.
1. Лучшая материнка для 13900К
ROG MAXIMUS Z790 EXTREME
- Фактор формы — E-АТХ
- Силовые каскады — 24+1
- Связь — USB 3.2 Gen 2 × 2 Type-C и разъем на передней панели с быстрой зарядкой 4+ до 60 Вт, восемь USB 3.2 Gen 2 и два PCIe 5.0×16 SafeSlots
- PCIe 5-го поколения — Да
- DDR5 — Да
ПЛЮСЫ
- Мощные силовые каскады
- PCIe 5-го поколения
- Увеличенные скорости DDR5
- Много возможностей подключения
МИНУСЫ
Очень дорого
Maximus Extreme оснащен силовым каскадом 24 + 1, рассчитанным на 105 А, с двумя разъемами питания ProCool II, дросселями из высококачественного сплава и металлическими конденсаторами премиум-класса. Разработан, чтобы поднять разгон на новый уровень, как никогда раньше.
У нас есть полная поддержка PCIe Gen 5 в одном слоте SSD M.2 и обоих слотах PCIe X16, что обеспечивает более высокую скорость для графических процессоров и твердотельных накопителей NVMe во всем мире.
Maximus оснащен поддержкой DDR5 с частотой до 7600 МГц. Maximus правильно поддерживает ваш процессор Intel 13-го поколения и гарантирует, что у него есть все, что ему может понадобиться.
Maximus также предлагает возможности подключения, вот некоторые из подключений, которые вы можете ожидать от Z790 Extreme: Thunderbolt 4 USB Type-C и разъем на передней панели, USB 3.2 Gen 2 × 2 Type-C и разъем на передней панели. панельный разъем с быстрой зарядкой 4+ до 60 Вт, восемь разъемов USB 3.2 Gen 2 и два разъема PCIe 5.0×16.
2. Второе место среди лучших материнских плат для13900K
GIGABYTE Z790 AORUS MASTER
- Фактор формы — АТХ
- Силовые каскады — 20 + 1 + 2
- Связь — USB 3.2, USB Type-C, DisplayPort, Audio, Q-Flash, Clear CMOS и Ethernet 10 ГБ/с
- PCIe 5-го поколения — Да
- DDR5 — Да
ПЛЮСЫ
- Мощные силовые каскады
- Большой потенциал разгона по цене
- Совместимость с DDR5 и PCIe Gen 5
МИНУСЫ
Дорогой
Master предлагает множество функций, лучшая из которых — способ управления подачей энергии. Master предлагает огромную конструкцию каскада мощности 20 + 1 + 2, что означает, что он имеет три основных каскада, а не два, обеспечивая чистую, хорошо контролируемую мощность там, где процессор больше всего в ней нуждается.
Мастер Aorus полностью поддерживает PCIe 5-го поколения, оснащен одним слотом M.2 PCIe 5-го поколения и одним слотом для графического процессора PCIe Gen 5×16.
Как и ROG Maximus, Master также оснащен поддержкой до DDR5 7600 МГц, гарантируя, что любой процессор, который вы в него поместите, никогда не будет лишним в отделе скорости памяти.
Одной из лучших особенностей AORUS Master является его впечатляющая тепловая защита, которая покрывает все, от VRM до IO и слотов NVME SSD.
Вы можете рассчитывать на то, что Aorus Master найдет все возможности подключения, которые вам могут когда-либо понадобиться, такие как USB 3.2, USB Type-C, DisplayPort, Ethernet 10 ГБ/с, Q-Flash, Clear CMOS и аудио.
3. Лучшая бюджетная материнка для 13900К
ASUS PRIME Z790-A WIFI
- Фактор формы — АТХ
- Силовые каскады — 16 + 1 силовой каскад DrMOS
- Связь — USB 3.2, USB Type-C, DisplayPort, аудио и Ethernet 2,5 ГБ/с.
- PCIe 5-го поколения — Да
- DDR5 — Да
ПЛЮСЫ
- Экономически эффективным
- Совместимость с процессорами 12 и 13 поколения.
МИНУСЫ
Меньше функций, чем у плат премиум-класса на меньших чипсетах
Плата ASUS Prime немного проще и оснащена силовой схемой 16 + 1 DrMOS, обеспечивающей чистоту подачи питания. ASUS Prime не является материнской платой, созданной для разгона. Но это позволит процессору разогнаться до максимальной скорости без особых усилий.
Prime поддерживает память DDR5 до DDR5 7000 МГц, немного меньше, чем мы видели на других материнских платах. Но в этой ценовой категории вы не можете жаловаться.
Поддержка PCIe gen 5 по-прежнему распространена на ASUS Prime, в конце концов, это все еще Z790. PCIe Gen 5 предлагается в одном слоте графического процессора PCIe x16. Однако в слотах M.2 SSD нет поддержки PCIe gen 5.
Возможности подключения были немного сокращены, чтобы снизить производственные затраты, но вы по-прежнему найдете все функции, которые могут когда-либо понадобиться любому среднему геймеру на ПК, например, USB 3.2, USB Type-C, аудио, DisplayPort и Ethernet 2,5 ГБ/с.
Jingsha — материнские платы 2011-3
Jingsha X99

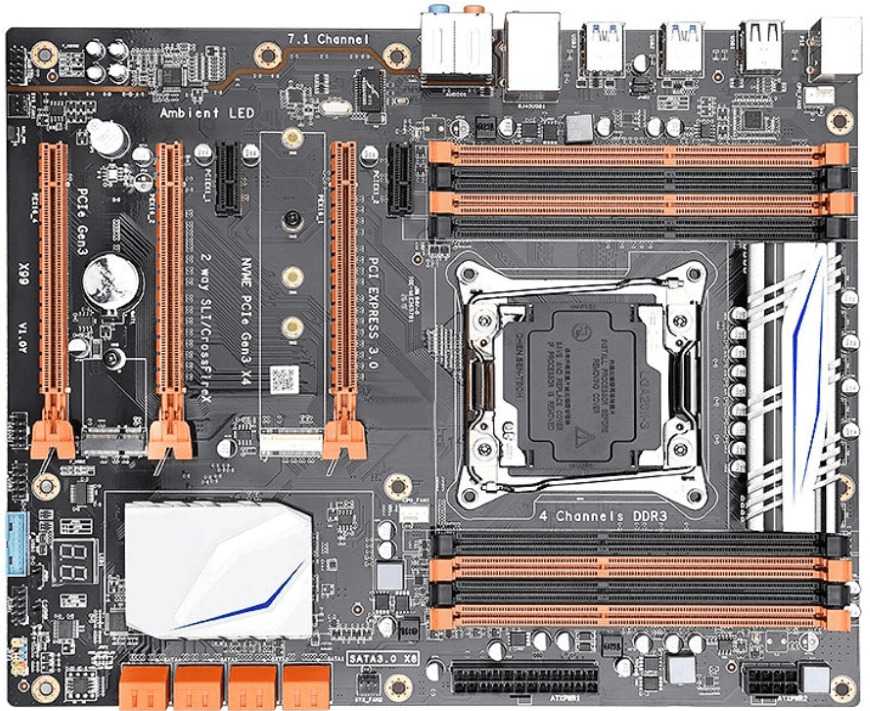

Jingsha X99 V1.0
Данная модель является пионером фирмы Jingsha для данного сокета. Работает только с оперативной памятью DDR3, соответственно поддерживает только те процессоры, которые с ней работают.
Характеристики материнской платы Jingsha X99 V1.0
Купить оперативную память:
- DDR3: Первый вариант, второй вариант.
- DDR3 ECC reg: Первый вариант, второй вариант.
Таймингами оперативной памяти можно управлять если перепрошить Bios материнской платы на Bios от Huananzhi X99-TF.
Jingsha (или Kllisre) X99-D4

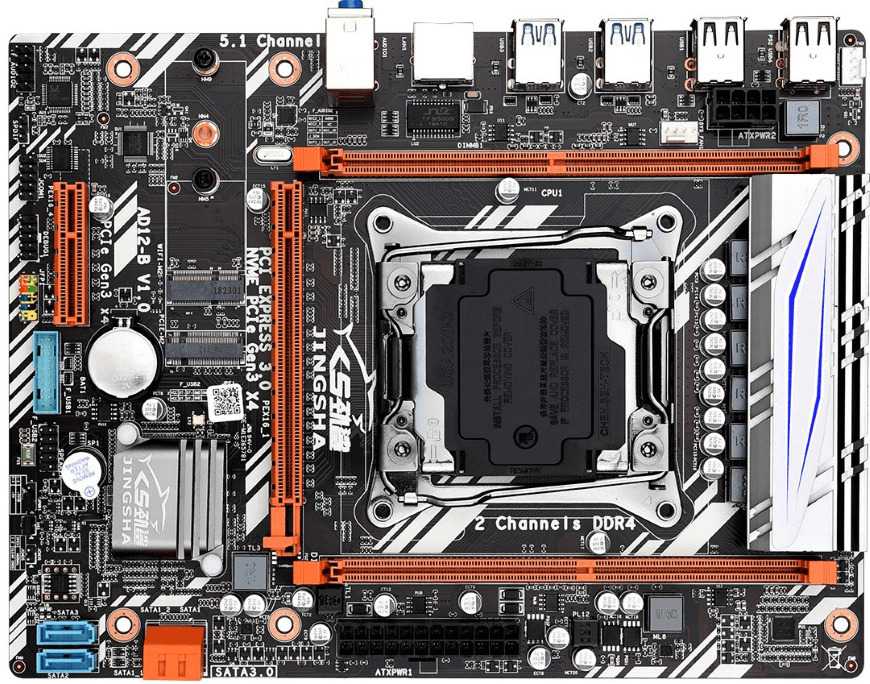

Jingsha (или Kllisre) X99-D4 (AD12-B v1.0)
Модель Jingsha (встречается и как Kllisre) X99-D4 (AD12-B v1.0) — это бюджетная материнская плата в форм-факторе mATX, работающая с DDR4.
Характеристики материнской платы Jingsha (или Kllisre) X99-D4 (AD12-B v1.0)
По оперативной памяти — всё ровно так же, как и на всех остальных китайских материнских платах.
Купить оперативную память:
DDR4 ECC Reg: Первый вариант, второй вариант.
Bios так же можно перепрошить на биос от Huananzhi X99-TF, ровно как и прошлую модель. Однако здесь появляется глюк в виде датчика температуры процессора и матплаты, который начинает показывать неверные значения.
Jingsha X99-D8

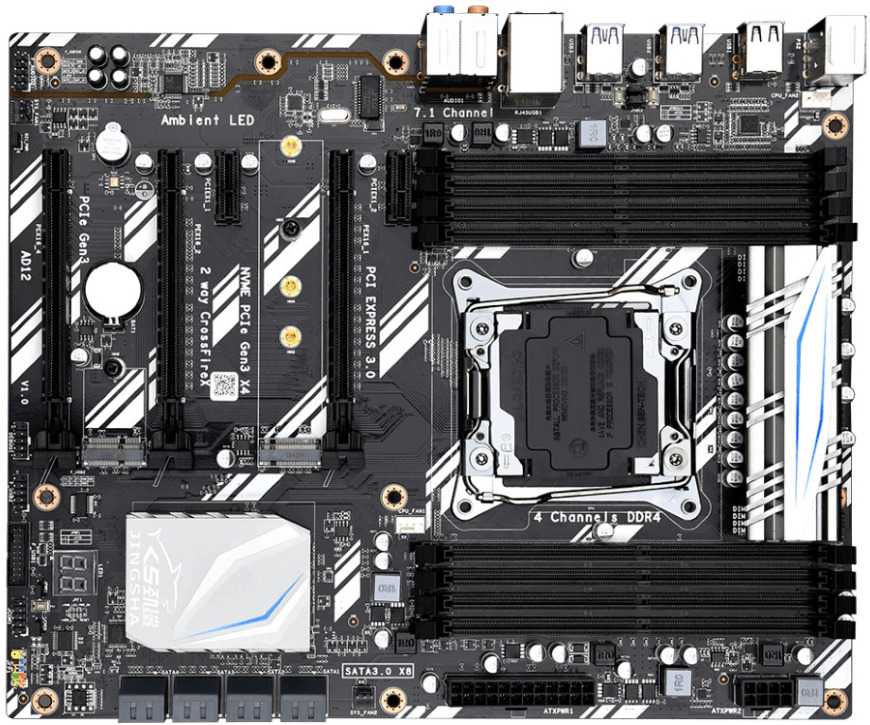

Jingsha X99-D8
Jingsha X99-D8 (или AD12 v1.0) — модель начала 2020 и по сути, копия Jingsha x99 v1.0, разница только в том, что данная плата работает с DDR4.
Характеристики материнской платы Jingsha X99-D8
Главным отличием от других матплат — восемь слотов оперативной памяти DDR4 (до 256Gb). Похвастаться таким может разве что Huananzhi x99-f8.
Купить оперативную память:
DDR4 ECC Reg: Первый вариант, второй вариант.
Оперативная память может работать вплоть до 2400 МГц для процессоров линейки Xeon 1600, остальные могут работать максимум на частоте, которая прописана в спецификации процессоров.
Как и в случае с Jingsha X99, таймингами оперативной памяти можно управлять если перепрошить Bios материнской платы на Bios от Huananzhi X99-TF.
Jingsha X99-D8 Dual

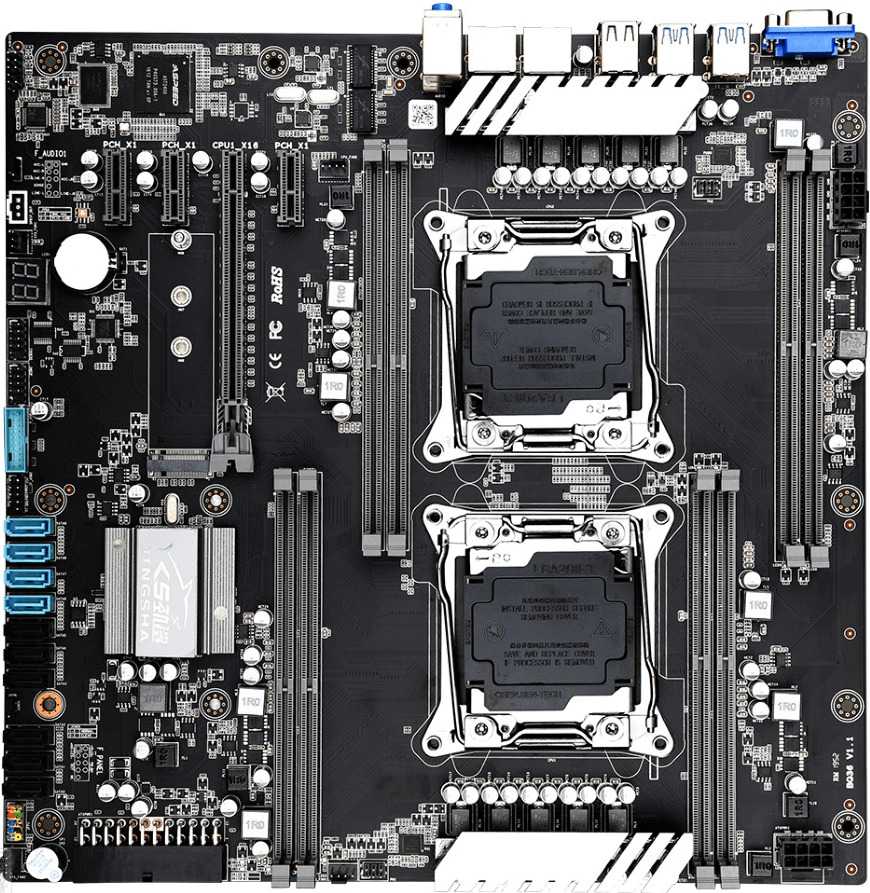

Jingsha X99-D8 Dual
В начале 2020 появилась в продаже появилась материнская плата с двумя сокетами для платформы 2011-3 от Jingsha (модель X99-D8 Dual). Главная особенность — два сокета на одной платформе, в связи с чем, поддержка есть только процессоров 2600 и 4600 серий. Работает только с DDR4.
Характеристики материнской платы Jingsha X99-D8 Dual
Матплата, как уже упоминалось выше, работает с DDR4, всё как и у всех других китайских плат, никаких особенностей нет.
Купить оперативную память:
DDR4 ECC Reg: Первый вариант, второй вариант.
Kllisre X99 Dual

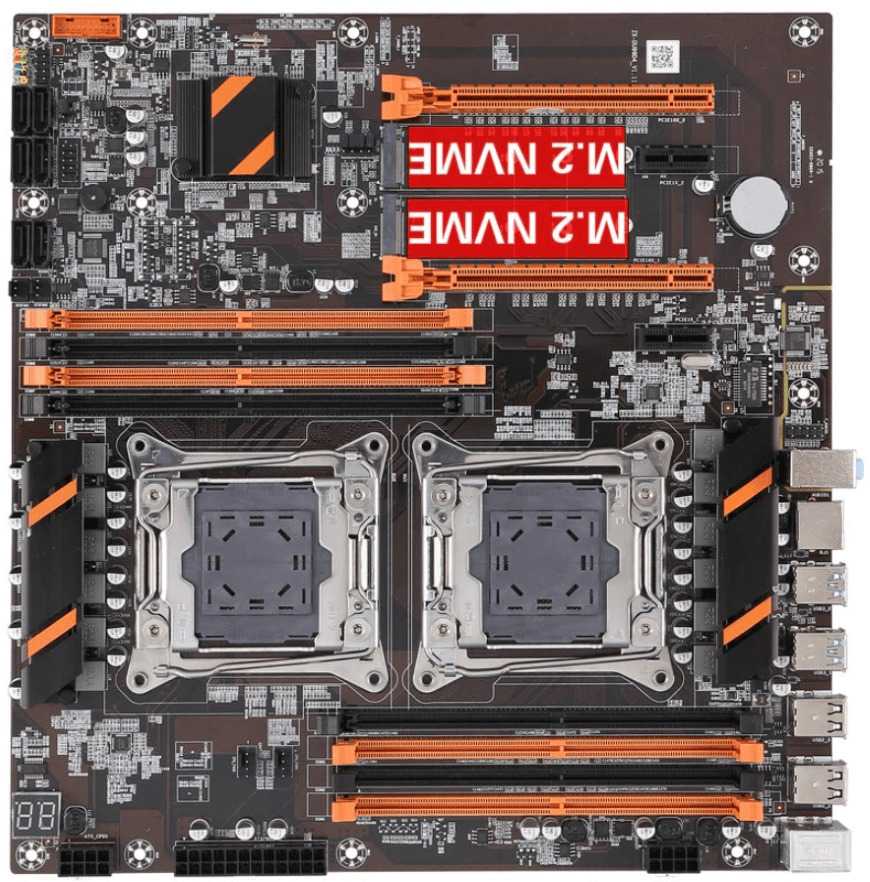

Kllisre X99 Dual
Данная матплата является вариацией материнской платы Jingsha X99-D8 Dual, только от бренда Kllisre. Те же 2 сокета, та же поддержка памяти DDR4.
Характеристики материнской платы Kllisre X99 Dual
Но есть и нюансы:
- Плохое качество сборки
- Двухканальные режим работы оперативной памяти
- Плохое охлаждение VRM
По оперативной памяти DDR4 — всё так же как и у Jingsha X99-D8 Dual. Никаких отличий.
Купить оперативную память:
DDR4 ECC Reg: Первый вариант, второй вариант.
На удивление, родной Bios поддерживает изменение таймингов памяти.
Дополнительные функции и возможности: выбор материнской платы с учётом дополнительных особенностей
При выборе материнской платы для процессора i3 10100f следует учесть не только его технические характеристики, но и дополнительные функции и возможности, которые могут значительно повысить производительность компьютера.
Одной из особенностей, на которую следует обратить внимание, является наличие дополнительных слотов расширения. Наличие дополнительных слотов позволяет увеличить функциональность компьютера, добавив дополнительные карты расширения, такие как видеокарты, звуковые карты или сетевые карты
Это особенно важно для геймеров и любителей мультимедийного контента, которым требуется высокая производительность и возможность подключения дополнительного оборудования
Еще одной важной функцией, на которую следует обратить внимание, является наличие поддержки технологии разгона процессора. Разгон процессора позволяет увеличить его рабочую частоту и повысить производительность компьютера. Для этого необходима материнская плата с соответствующими возможностями и наличие системы охлаждения, чтобы предотвратить перегрев компонентов
Для этого необходима материнская плата с соответствующими возможностями и наличие системы охлаждения, чтобы предотвратить перегрев компонентов.
Также стоит обратить внимание на наличие различных интерфейсов на материнской плате. Наличие USB-портов, HDMI-портов, аудио-разъемов и других интерфейсов позволяет подключить различные устройства и обеспечить легкую интеграцию с другими периферийными устройствами
Не менее важным фактором является качество материалов и конструкции материнской платы. Высококачественные материалы и хорошая сборка обеспечивают надежность работы и долговечность компонентов.
Кроме того, стоит обратить внимание на наличие дополнительных функций, таких как поддержка технологии RAID, поддержка различных форматов памяти, наличие специальных программных решений, позволяющих повысить энергоэффективность компьютера. Выбирая материнскую плату с учетом этих дополнительных функций и возможностей, можно создать оптимальную конфигурацию компьютера, обеспечивающую высокую производительность и возможность расширения функционала в будущем
Выбирая материнскую плату с учетом этих дополнительных функций и возможностей, можно создать оптимальную конфигурацию компьютера, обеспечивающую высокую производительность и возможность расширения функционала в будущем.
MSI H510M-A PRO
View on Amazon
MSI motherboards are known for their sturdy build quality, but the H510M-A Pro is one of the best weâ€ve tested.The H510M-A Pro is a solid choice for gamers and professionals alike.
Its design is meant to accommodate multiple graphics cards and power supplies, and it has plenty of space for them thanks to the large memory slots. It supports three PCI-Express x16 slots, two PCI-Express x1 slots, and two PCI slots, making it suitable for users who want to run multiple graphics cards at once.
The H510M-A Pro has a sleek and compact design that makes it easy to carry around. You can connect it to your PC using a single cable, and it supports Wi-Fi, Bluetooth, and DisplayPort for video connectivity.
This motherboard also has a solid feature set. It supports overclocking, and it has four SATA 6GB/s ports for solid storage. It has a USB 3.2 Gen 1 port for fast data transfers, and it also has a USB 3.2 Gen 2 port for faster transfers. There are six USB 3.2 Gen 1 ports, which are great for connecting peripherals.
This motherboard is designed for those who want a reliable and powerful gaming platform. Itâ€s also great for video editing and content creation as it supports Thunderbolt 3.
Эволюция Intel Core i3 на DDR4
Первым был i3-6100, представленный в третьем квартале уже далёкого 2015 года. При себе он имел всего 2 ядра и 4 потока на частоте 3700 МГц, а максимально поддерживаемая частота DDR4 на материнских платах с отличным от Z чипсетом была всего 2133 МГц.
Спустя полтора года вышел i3-7100. И он не нёс в себе разительных отличий. Чуть выше частота тех же двух ядер, чуть выше максимально поддерживаемая частота памяти. Даже переименованная встроенная графика получила +100 МГц по чипу, и только.
i3-8100 прервал двухъядерный карнавал, длившийся семь поколений. Наконец-то, нам дали 4 полноценных ядра, а вместе с ними удвоились кэши процессора. Правда, ради сохранения TDP пришлось пожертвовать частотой ядер (-300 МГц). Вновь переименованная встроенная графика так и вовсе стала по всем фронтам хуже. 1 из 24 исполнительных блоков был утерян, а частота стала ниже на 50 МГц.
С i3-9100 геймеры вновь лишились радости. По сути, это был тот же 8100, но с включенным турбобустом. При этом цена процессора выросла с рекомендуемых $117 до 122, однако позже были выпущены процессоры с новым индексом F без встроенной графики, но зато цена ниже на $25.
4 ядра без мультипоточности пробыли в i3 недолго. 10100 обзавёлся технологией Hyper-threading. Частоты ядер и памяти вновь слегка подросли, а в остальном это был процессор на практически той же микроархитектуре ядер, что и предшественники.
В 11 поколении intel решила не поощрять бюджетный десктопный гейминг, перевыпустив тот же процессор с повышенной аж на 100 МГц частотой. Причём среди 12 различных i3 10 поколения ни один не имел разблокированного множителя. Прикрыли лавочку. При этом стоит отметить, что материнские платы на B560 и H570 чипсете начали поддерживать полноценный разгон памяти.
i3-12100 привнёс новую микроархитектуру ядер на 10 нм техпроцессе. Учитывая пропущенную 11 серию, IPC был увеличен на 19% дважды. Максимальная частота DDR4 на платах с H610 чипсетом выросла до 3200 МГц. Помимо неё появилась поддержка DDR5. Во многих аспектах этот i3 похож на 6100. Перед тем то же не было i3 5-го поколения, то же поддерживал 2 типа памяти, их оба можно серьёзно разогнать по шине на избранных материнских платах. Новая микроархитектура и так далее.
Встроенная графика 12100 получила 27% увеличение частоты. Это та же микроархитектура, что и в прошлом поколении i5, и была самой младшей в линейке.
MSI PRO B660M-A DDR4
Второе место рейтинга лучших материнских плат для Intel Core i5 12400f занимает MSI PRO B660M-A DDR4. Разводка компонентов не вызывает нареканий. Здесь есть 4 DIMM, то есть вы сможете расширять объем ОЗУ, исходя из роста системных требований приложений и игр. В конструкции предусмотрено 3 разъема расширения. Базовый порт PEG имеет дополнительное армирование, что является важным плюсом.
Конфигурация 4-контактных интерфейсов для вентиляторов не вызывает вопросов. Они установлены по 4 краям платы и подходят для малогабаритных ПК. Радует наличие Display Port 1.4 и двух HDMI 2.1.
Надежность 8.9
Функциональность 9.2
Оценка редакции 8.8
Итого 9 Экс-лидером нашего топа стала материнка MSI PRO B660M-A DDR4, которая имеет очевидные преимущества на фоне конкурентов. Во-первых, это сетевой контролер на 2,5 Гбит/с, USB 3.2 Gen2 на I/O-панели, светодиодная индикация запуска ОС, полноразмерный форм-фактор и два HDMI.
Плюсы и минусы
Ethernet-контролер 2,5 Гбит/с
4 DIMM
Продвинутая система охлаждения конвертера питания
Полноразмерный форм-фактор
Стоимость
Мне нравится4Не нравится
Если нужно много ядер
Линейка двухсокетных плат от Huananzhi представлена 3 моделями форм-фактора EATX. Основные отличия: число слотов и каналов оперативной памяти.
- Huananzhi x79 ver AA1 — первая двухсокетная китайская плата. 4 слота для памяти, 4 канала (по 2 на каждый процессор).
- Huananzhi X79 8D — следующая модель. Имеет уже 8 слотов, но по прежнему всего по 2 канала памяти на каждый цп.
- Huananzhi X79 16D — плата уже классом повыше. Единственная на данный момент модель с полноценным восьмиканалом (по 4 канала на процессор). Основной недостаток — высокая стоимость.
Отдать за двухсокетную материнку придется от $120 до $250.
Лучший форм-фактор материнской платы 13-го поколения
Существует множество форм-факторов, которые следует учитывать при выборе новой материнской платы. Выбор форм-фактора в основном зависит от корпуса, в который вы планируете установить указанную материнскую плату. Очевидно, что для небольших корпусов ПК нужны материнские платы меньшего размера.
Самое главное, на что следует обратить внимание при выборе размера материнской платы, — это характеристики. Большая материнская плата E-ATX будет намного более функциональной, чем крошечная материнская плата ITX
Вы всегда будете жертвовать функциями и удобством использования в пользу меньших размеров и веса.
Вам лучше рассмотреть стандартный форм-фактор ATX, это форм-фактор, для которого разрабатывается большинство производителей корпусов и который обладает большинством функций по стандарту, уступая только формату E-ATX, который обычно имеет больше поддержки разгона из-за его большего количества. разъемов питания.

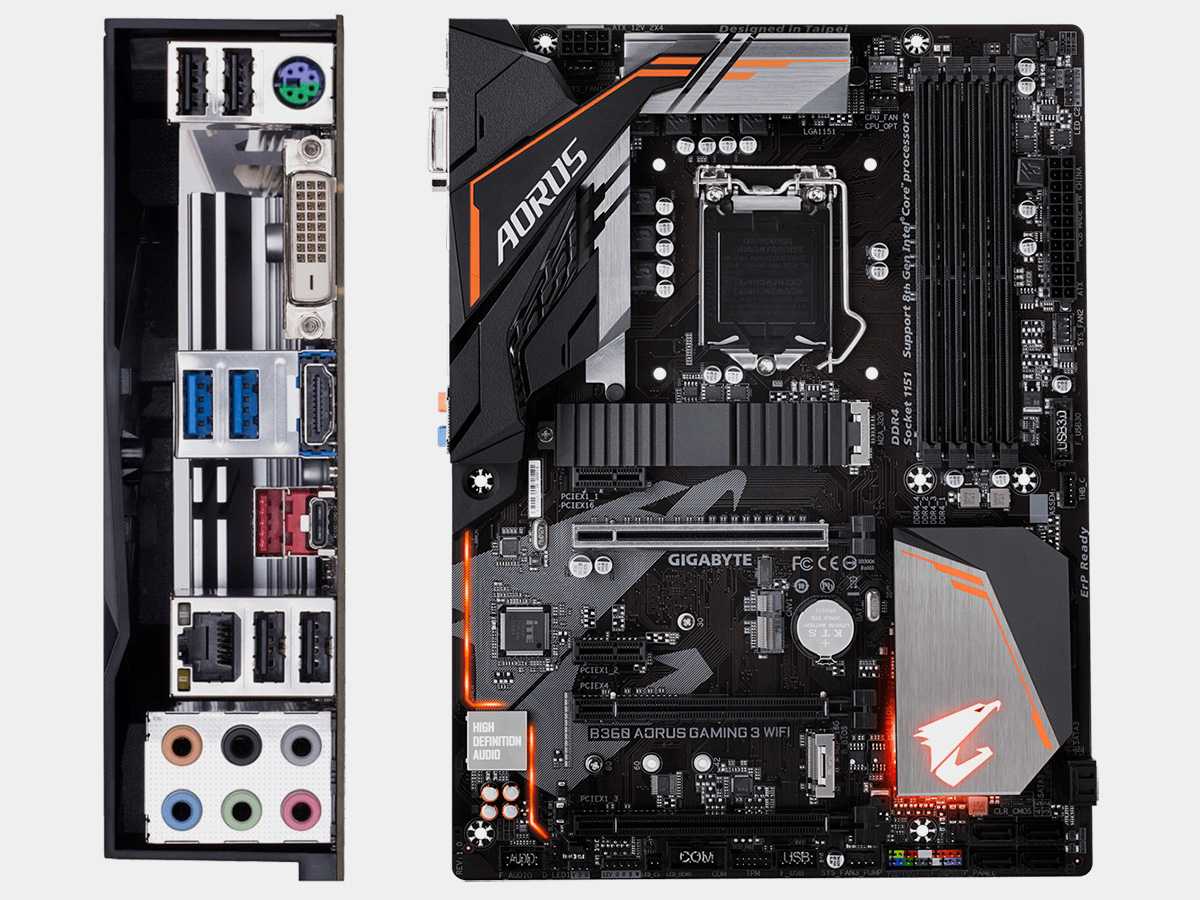

GIGABYTE B360 / H370 AORUS GAMING 3 WIFI
Мы не рекомендовали игровые материнки от этого производителя в компактном формате, так как они ничем не лучше рассмотренной ASUS и хуже чем MSI, а стоят дороже, при этом на них много нареканий. Так что сразу рекомендуем достойную полноразмерную модель, да еще и с Wi-Fi модулем.
Характеристики GIGABYTE B360 / H370 AORUS GAMING 3 WIFI
| B360 | H370 | |
| Форм-фактор | ATX | ATX |
| Звуковой кодек | ALC892 | ALC1220 |
| Оптика | нет | нет |
| Аудио разъемы | 6 | 6 |
| Сетевая карта | Intel | Intel |
| Видео разъемы | DVI, HDMI | DVI, HDMI |
| Количество USB | 6 | 6 |
| Слоты M.2 | 2 (SATA, PCI-E) | 2 (SATA, PCI-E) |
| Поддержка RAID | нет | да |
| Количество фаз | 7 (5+2) | 10 (8+2) |
| Рекомендуемые процессоры | Core i3, i5 | Core i5, i7 |
За свою цену данная материнка является вполне добротной, но предлагает не самое крутое оснащение – тут нет топового кодека, оптики, всего 2 видео разъема и средненькая система питания в модели на чипсете B360, но с достаточно большими радиаторами.
Основная фишка здесь все-таки Wi-Fi, который реализован просто в виде M.2 адаптера и заглушки PCI-слота с антеннами, которые идут в комплекте. Само-собой поддерживается стандарт 802.11ac в диапазоне 2.4 и 5 ГГц.
Модель на чипсете B360 не рассчитана на сборку топовых конфигураций, но с любым Core i3 и i5 вполне справится. Брать ее имеет смысл прежде всего если вы никак не можете подключить ПК к интернету кабелем и вам ну очень нужен Wi-Fi, здесь это выйдет дешевле. В остальном эта материнка ничем не лучше моделей, которые мы рассмотрим дальше.
А вот модель на чипсете H370 в этот раз имеет действительно важные отличия. Это топовый кодек с улучшенной обвязкой и гораздо более мощная система питания, позволяющая установить топовый 6-ядерный процессор из линейки Core i7 (8700). Сюда в принципе можно было бы поставить даже 8-ядерный Core i9 (9900), но при условии если не грузить его под завязку профессиональными приложениями, а использовать больше для игр. В противном случае понадобится еще более мощная материнка, обычно для таких камней берут гораздо более дорогие модели с 12 фазами на процессор на чипсете Z390.
В обоих случаях основным недостатком является отсутствие оптики и в будущем вы не сможете подключить таким образом колонки, если вдруг у вас возникнет желание, но такова цена дешевого Wi-Fi.Материнская плата Gigabyte B360 AORUS GAMING 3 WIFI rev. 1.0
Сравнение чипсетов 10 и 11 поколения процессоров Intel
10-е поколение процессоров, Comet Lake, работает на 400-й серии чипсетов, а 11-е — на 500-й.
400-я серия вышла весной 2020 года, среди её основных преимуществ — широкая поддержка PCI-E 3.0, до 24 линий, до 14 портов USB и до 6 – USB 3.1. Эта серия подойдёт для множества CPU Интел, разных семейств и серий, вне зависимости от того, есть встроенная графика или нет. Здесь начала встречаться поддержка разгонов процессора.
Материнские платы с 500-й серией начали появляться в начале 2021 года. Они должны поддерживать все преимущества CPU 11-го поколения, поэтому здесь появилось много улучшений, которых не было в предыдущей серии. Например, поддержка PCI-E 4.0, а также USB версии 3.2. Gen 2×2, что значительно увеличило скорость передаваемых данных.
Бюджетные варианты
Если будете искать материнскую плату с самой простой версией чипсета под LGA 1200, то обратите внимание на H410, H470 для процессоров 10-го поколения, и H510 и H570 для CPU 11-го поколения. У H410 есть PCI-E 3.0 х1, х2 и х4, такое же распределение у немного улучшенной версии H470
Разница только в количестве USB 3.2 Gen1, USB 2.0, SATA и SATA Express. Количество подключений m.2 стало больше — вместо ни одного появилась возможность реализовать хотя бы одно в H470
У H410 есть PCI-E 3.0 х1, х2 и х4, такое же распределение у немного улучшенной версии H470. Разница только в количестве USB 3.2 Gen1, USB 2.0, SATA и SATA Express. Количество подключений m.2 стало больше — вместо ни одного появилась возможность реализовать хотя бы одно в H470.
H410 довольно простоват по нынешним меркам, он получил сжатый набор самого необходимого, чтобы оправдывать невысокую стоимость. H470 — его улучшенная версия, чтобы за такую же умеренную цену можно было получить системную плату с чуть более шустрым чипсетом.
Так, H470 смог обеспечить стабильность даже на не очень требовательных играх, потому что неплохую видеокарту поставить вполне можно
Правда, на материнках с ним VRM радиаторы нередко не самые удачные, поэтому охлаждению нужно уделить особое внимание
H510 и улучшенный H570 имеют одинаковый набор PCI-E – 3.0 x1, x2 и x4, равное количество подключений м.2 — по 1, а также возможность подключения до 4 SATA Express. Отличие есть в количестве USB 3.2 Gen1 – 1 против 14 соответственно, USB 2.0 — 10 против 14, а также SATA – 4 против 6.
Системные платы с H510 могут работать с CPU от 5-го поколения, но учитывайте, что производители очень экономили на портах, так что особенно размахнуться не получится.
Система питания улучшена в H570, число SATA в сравнении тоже увеличилось, так что он неплохо справляется с играми, где не требуется разгон процессора.
Среднебюджетные решения
Чтобы выбрать что-то в идеальном соотношении цены и качества, пригодятся B460 и B560, для 10-го и 11-го поколений CPU соответственно. Версии PCI-E и их количество совпадает, одинаково и количество SATA, в том числе SATA Express. Возможности для разгона CPU не предусмотрены, но при использовании процессора 11-го поколения можно разогнать RAM.
У B460 есть поддержка только USB 3.2 Gen1, USB 3.1 Gen1 нет. У B560 поддерживаются оба формата.
B460 уже позволит играть в требовательные игры, пусть и не на самых высоких настройках, а системные платы с B560 нередко имеют возможность установки усиленного охлаждения. Например, такое есть у Asus.
Флагманы
Самым мощным CPU в семействе потребуются лучшие чипсеты в рамках своих серий. Если вы выбрали устройства с микроархитектурой Comet Lake, ищите Z490, а для Rocket Lake – Z590. Они специально сделаны для флагманских процессоров, и их отличает от остальных хотя бы то, что они поддерживают разгон и CPU, и RAM.
На системных платах с этими чипсетами нередко встречается поддержка жидкостного охлаждения, специальные экраны пост-кодов для отслеживания ошибок, особые версии BIOS, отдельные кнопки для сброса настроек БИОС и т. д.
Z490 и Z590 не отличаются версиями PCI-E для видеокарт, количеством SATA, но различия у них всё же есть. Например, в количестве USB 3.2 Gen1x1 — 10 против 23 соответственно. Или количестве подключений m.2 — 2 против 3.
Разобраться, с каким чипсетом плату выбрать, не настолько сложно, как может показаться. Всё равно, лучший найдётся по характеристикам вашего CPU, которым и должен соответствовать чипсет, чтобы поддерживать все возможности CPU. Об этом и многом другом интересном, касающемся материнских плат и процессоров поговорим в другой раз, а пока можете подписаться на мои социальные сети, чтобы не пропустить новые интересные статьи. До встречи!
