Определяем версию PCI Express
Проверка версии PCI Express на материнской плате может быть полезна при выборе совместимых дополнительных устройств или апгрейда компьютера. Вы можете определить версию PCI Express следующими способами:
- Посмотреть спецификации материнской платы
- Проверить документацию компьютера/ноутбука
- Использовать программное обеспечение для анализа системы
- Визуально проверить слоты PCI Express на материнской плате
Первый способ является наиболее надежным и точным, так как спецификации материнской платы обычно содержат информацию о версии PCI Express. Вы можете найти эти спецификации на официальном сайте производителя материнской платы.
Второй способ подходит для пользователей, которые не хотят разбираться в спецификациях и предпочитают использовать информацию, указанную в документации компьютера или ноутбука. Обратитесь к инструкции или поискайте информацию на сайте производителя компьютера.
Третий способ заключается в использовании программного обеспечения, которое может анализировать систему и сообщать о типе и версии PCI Express. Некоторые из таких программ включают CPU-Z и Speccy. Скачайте и установите эти программы, и они позволят вам узнать информацию о PCI Express.
Наконец, вы также можете визуально проверить слоты PCI Express на материнской плате. У разных версий PCI Express разное количество контактов. Например, слот PCI Express x16 чаще всего имеет 164 контакта для версии PCI Express 3.0 и 256 контактов для версии PCI Express 4.0.
Выберите способ, удобный для вас, и найдите информацию о версии PCI Express на вашей материнской плате.
Как узнать версию PCI Express вашей материнской платы
Узнать версию материнской платы PCI Express можно несколькими способами. К ним относятся проверка спецификации платы материнской платы, использование приложений для обнаружения оборудования и использование прямого хранилища в памяти. (ДМИ).
Проверка спецификации материнской платы. Лучший способ проверить версию PCI Express вашей материнской платы — проверить спецификацию вашей материнской платы. Эта информация обычно находится на веб-портале производителя карты или в документации, прилагаемой к материнской плате.
Другой способ узнать версию материнской платы PCI Express — это использовать приложения для обнаружения оборудования. Эти приложения запускаются из загрузочной среды, такой как загрузочный USB-диск, и обычно определяют версию PCI Express, установленную на материнской плате, а также другие системные компоненты, сообщая пользователю. Популярным примером программы такого типа является AIDA64, которая также предлагает широкий спектр инструментов оптимизации памяти материнской платы, множителей тактовой частоты, контроля температуры и настроек безопасности.
también se puede conocer la versión PCI Express utilizando Хранилище DMI. DMI, также известный как SMBIOS, используется для сбора информации о компонентах системы и ее хранения в предварительно определенном месте. Эту информацию пользователю легко прочитать из таких программ, как Windows Computer Manager или приложений управления оборудованием.
С помощью программ для компьютерных комплектующих
В случае, когда коробки нет, сайты не смогли ничем помочь, или вам просто не хочется ничего искать, но информация нужна срочно, можно пойти другим путём и воспользоваться специальными программами.
Есть небольшие утилиты, позволяющие узнать технические характеристики вообще всех компонентов ПК, так что о материнской плате там тоже будет сказано, а я расскажу, как узнать PCI E с их помощью.

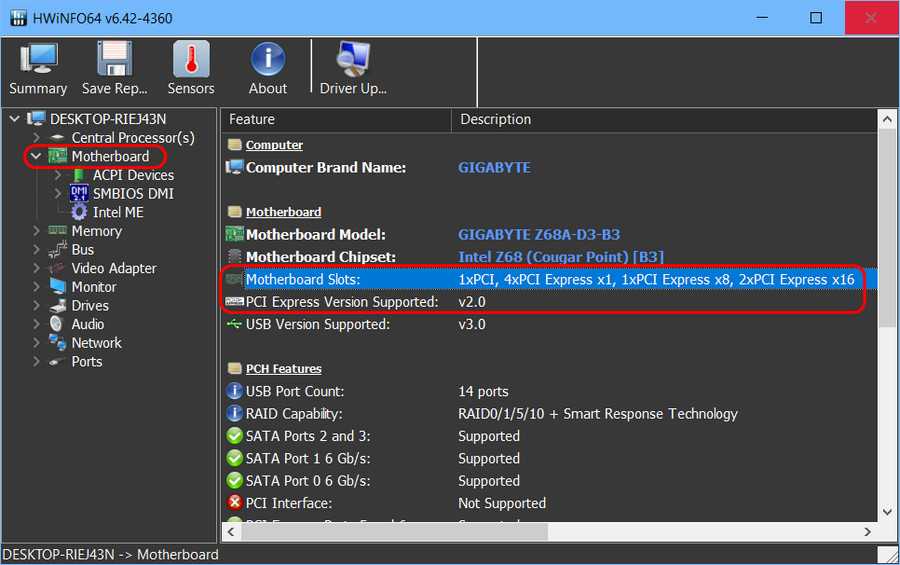

Версия PCI Express в программе HWiNFO64
Скачав и запустив HWiNFO64, вам нужно:
- Перейти в раздел «Motherboard».
- Найти на открывшейся странице «PCI-Express Version Supported».
Обычно здесь пишут только поколение, но не скорость, так что если вам нужно что-то поподробнее, рассмотрите вариант использовать другой софт.
В программе GPU-Z
Есть CPU-Z, где вы можете подробнее узнать и о процессоре, и о материнской плате. О PCI-E там точно будет написано поколение интерфейса, и может быть скорость. Просто перейдите во вкладку «Mainboard», где есть краткие сведения о материнской плате.
Вместо неё у вас может быть и GPU-Z, которая сканирует информацию только о видеокарте и всём, что с ней связано. И здесь под пунктом «Bus Interface» тоже можно найти данные о шине PCI-E. Но будьте аккуратны, в этом пункте говорится, что поддерживает видеокарта, а не МП. И пусть эту программу часто советуют, она не настолько полезна.
Через Speccy
Вам нужно скачать этот софт с официального сайта и установить её перед использованием. Установка длится буквально минуту, да и места утилита много не занимает, так что можете потом оставить её себе на случай, если потребуется посмотреть ещё какую-нибудь информацию о ПК.
Здесь вам пригодится раздел «Motherboard». В нём есть целый раздел PCI, где говорится обо всех доступных подключениях, даются их краткие характеристики, а не только поколение и скорость, и даже подписаны номера слотов. Эту информацию можно считать наиболее подробной из всей, что вам могут предложить программы.

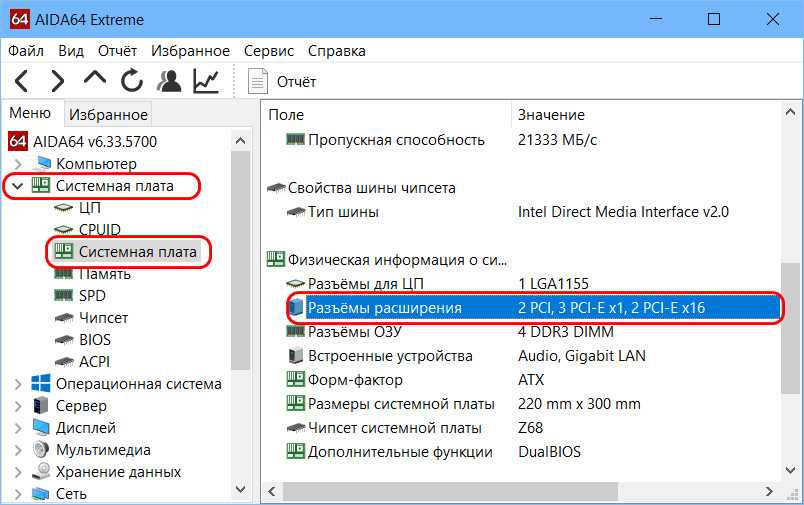

В AIDA64
AIDA64 одна из самых популярных программ для просмотра технических параметров ПК, и здесь она вас тоже не разочарует. Скачайте программу, лучше Extreme Edition, у неё есть бесплатный период.
Подождите установку, это займёт меньше минуты, потом откройте программу и сразу откройте раздел «Компьютер», а потом — «Суммарная информация». Там будет раздел «Системная плата», где в одноимённом пункте вы можете найти модель вашей материнки, а в скобках — количество, версии и количество линий всего, что есть.
Какой слот PCI-E на материнской плате сейчас занят и чем можно узнать в разделе «Системная плата», подразделе «Чипсет».
Как выяснить наличие слота PCI-E в ноутбуке?
Чтобы узнать, есть ли слот PCI-E в вашем ноутбуке, можно воспользоваться несколькими способами:
- Информация в документации или спецификациях. Если у вас сохранилась документация к ноутбуку, прочтите ее и найдите информацию о наличии слота PCI-E.
- Поиск в Интернете. Введите модель вашего ноутбука в поисковике, добавив ключевые слова «слот PCI-E». Просмотрите результаты поиска и найдите информацию о наличии или отсутствии такого слота в вашем ноутбуке.
- Приложения для системной информации. Существуют специальные программы, которые могут предоставить детальную информацию о компьютере, включая наличие слотов PCI-E. Некоторые из таких программ: CPU-Z, GPU-Z, Speccy.
- Визуальный осмотр ноутбука. Окрошка, в которую вставляется зарядное устройство ноутбука, может иметь надпись «PCI-E», что говорит о наличии такого слота в ноутбуке. Также можно проверить наличие разъемов USB и HDMI, потому что нередко слот PCI-E используется вместе с этими портами.
Если все эти способы не помогли вам определить наличие слота PCI-E в ноутбуке, рекомендуется обратиться к производителю или посетить форумы и сообщества, где пользователи могут поделиться информацией об этом.
Помните, что наличие слота PCI-E не гарантирует возможность установки нового устройства
Важно также учитывать поддерживаемые стандарты и ограничения вашего ноутбука
1. Use a Free Third Party Software
This is ideal for checking most users’ PCI Express slot versions. It will provide a lot of information even for those not used to digging into their computers for information.
Different applications offer this service, and most do it at no cost to the user.
Image: GPU-Z Shows that the graphics card is connected to PCIe version 3.0
GPU-Z is a profiling tool that you can use to get information about the graphics card on your system. In addition to a plethora of helpful information, it highlights the PCIe slot and the version of the slot the graphics card is connected to.
The software is free to download.
Once installed, you must run it and let it collect the necessary data. It will then open a window that shows you various tabs, indicating the different subsections into which the collected information is organized.
You will need to find the Graphics Card tab at the top. This will contain various information about your GPU. You are looking for the field marked as “Bus Interface.”
Here you will see information about your PCIe connection. It will give you data about the PCIe version and its transfer rate, which will paint a good picture of your PCIe slot version.
Ensure you have the right graphics card selected from the drop-down menu at the bottom left of the window.
This software is not to be confused with CPU-Z, which is an excellent tool for discovering various aspects of the rest of the components on your system.
Drawback
While this method works great if you have a dedicated graphics card installed, this utility does not work correctly if you only have an integrated graphics card.
As seen above, the utility could not read the Bus Interface when selecting the Integrated GPU. This is because the integrated GPU is found within the CPU. It is not connected to the PCIe interface.
Also Read: Which Intel and AMD CPUs Support PCIe 4.0?
Программы для Windows 10, в которых можно узнать модель материнской платы
Программа #1: Open Hardware Monitor
Open Hardware Monitor – первое стороннее программное обеспечение, которое мы решили упомянуть. Найти программу в сети и загрузить себе на комп не составит труда. Запустите Open Hardware Monitor и вы сразу поймете, как узнать модель материнской платы в Windows 10.
Скачать Open Hardware Monitor с официального сайта
Программа #2: HWMonitor
Стоит запустить HWMonitor, и в первых строках главного окна вы сразу увидите все, что искали. Программное обеспечение несложное в управлении, и вполне информативное, за что его многие любят.
Скачать HWMonitor с официального сайта
Программа #3: Speccy
Speccy – следующее в списке сторонних приложений, знающих все о вашем железе
Двойным кликом по ярлычку запустите его и обратите внимание на меню, расположенное с левой стороны окна. Там вы увидите вкладку «Системная плата» – разверните ее, и справа вы получите исчерпывающие данные
Скачать Speccy с официального сайта
Программа #4: HWInfo
HWInfo тоже вполне может претендовать на звание лучшего информатора о каждом аппаратном компоненте компьютера. Приложение совместимо с Windows 10 и не требует каких-либо навыков в работе со специализированным ПО.
Скачать HWInfo с официального сайта
Программа #5: CPU-Z
Двойным щелчком мышки активируйте приложение. Параметры материнки вы найдете на вкладке «Mainboard», которая содержит структурированную информацию. В данном случае вам понадобится строка «Model».
Скачать CPU-Z с официального сайта
Программа #6: AIDA64
Окно этого приложения по аналогии с подобными ПО делится на левую и правую часть. Слева вы будете видеть перечень разделов в виде значков и подписей к ним. Нажмите на тот, что отвечает за «Системную плату». Вы увидите новое окно, верхние строки которого дадут вам модель материнки.
Теперь у вас есть выбор, каким путем пойти, чтобы посмотреть название материнской платы. Узнать имя материнской платы в Windows 10 можно и без снятия задней крышки ноута или системного блока, что гораздо удобнее и проще.
И если вам просто станет интересно посмотреть, какие слоты есть на вашем ПК, какое оборудование может быть подключено и какой у материнки ресурс – вы всегда можете воспользоваться любым из представленных методов.
Николай Данилов
Пара слов об авторе от редакции smartronix.ru. Николай работает с нами с самого основания проекта. Он отлично разбирается в компьютерах и программном обеспечении. Также неплохо освоил мобильный сегмент и всегда готов подробно рассказать про особенности работы телефона и приложений.
Как узнать PCI-E на компьютере
Привет, друзья. В этой небольшой статье рассмотрим, как узнать PCI-E на компьютере – какая версия этого интерфейса, сколько слотов и линий реализовано. Это важная информация, она вам понадобится, если вы захотите, например, поменять видеокарту, установить Wi-Fi плату или SSD NVMe, работающие через PCI-E. Разные версии интерфейса PCI-E имеют разную пропускную способность: PCI-E 2.0 – 500 Мб/с на линию, PCI-E 3.0 – 984.6 Мб/с на линию, PCI-E 4.0 – 1969 Мб/с на линию. Если вы купите устройство, скажем, работающее с PCI-E 4.0, а у вас на компьютере будет реализован PCI-E 3.0, это устройство будет работать на скоростях PCI-E 3.0. И вы просто зря потратите деньги на устройство с поддержкой PCI-E 4.0, тогда как с поддержкой PCI-E 3.0 купили бы значительно дешевле. Ну и если вы в принципе захотите купить подключаемое через PCI-E устройство, вам нужно знать, есть ли у вас свободный слот, и подходят ли линии. Так как же узнать, что за PCI-E у нас на ПК или ноутбуке?

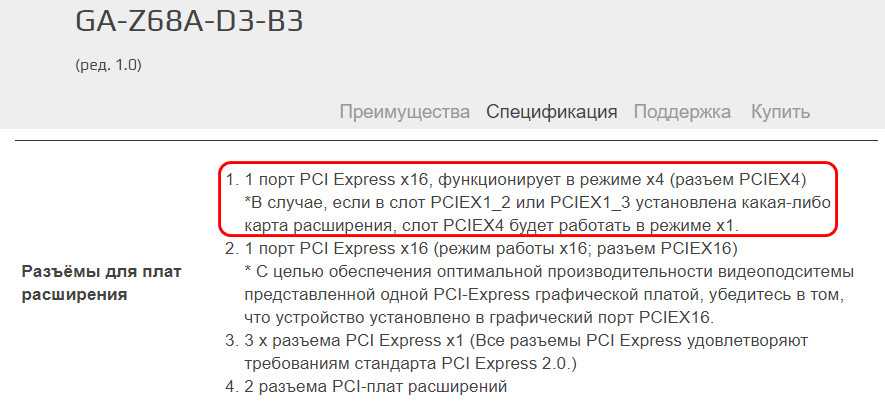

↑ Сайт материнской платы или ноутбука
О поддерживаемом интерфейсе PCI-E можно узнать на страничке спецификаций материнской платы или ноутбука на официальном сайте производителя. Если, конечно, такие странички есть на сайте производителя, и если там указаны данные о PCI-E. На сайтах ноутбуков таких сведений может не быть. Но на сайтах материнок сведенья обычно есть: указывается и версия PCI-E, и число слотов с разными линиями.
Странички спецификаций материнских плат – самый предпочтительный способ, как узнать PCI-E на компьютере, ибо они содержат примечания насчёт особенностей работы интерфейса в тех случаях, где эти особенности есть. Например, когда какие-то из слотов с определённым числом линий работают в режиме меньшего числа линий, если в другие слоты установлены устройства.
Для ноутбуков если на их страницах спецификаций данных о PCI-E нет, можно эти данные в их инструкциях. Но есть способы проще – с помощью программ для диагностики компьютерных комплектующих.
↑ Программы-диагносты компьютерных комплектующих
Большинство Windows-программ для диагностики комплектующих, увы, не слишком щедры на детализацию всех характеристик PCI-E. Так, одна из самых мощных программ-диагностов AIDA64 отображает только слоты и линии, но не даёт информации о версии PCI-E.
Программа GPU-Z, наоборот, показывает версию PCI-E, но не даёт нам детализации по слотам и линиям.
Но комплексно отображающая информацию и по версии PCI-E, и по слотам, и по линиям интерфейса программа всё же есть – HWINFO. Открываем вкладку «Motherboard» и смотрим графы «Motherboard Slots» и «PCI Express Version Supported». И видим в нашем конкретном случае: версия PCI-E 2.0, есть один старый периферийный слот PCI, есть 4 слота с одной линией, есть 1 слот с 8 линиями, есть 2 слота с 16 линиями.
Но, друзья, программы-диагносты не показывают условности работы слотов PCI-E, когда слот с большим числом линий работает в режиме слота с меньшим числом линий, если в другие слоты PCI-E подключены устройства.
PCI vs PCI-X vs PCI-E Карты, чем они отличаются?
Все сетевые адаптеры серии PCI функционируют как интерфейс подключения, который подключает устройства к компьютеру. Однако различия между PCI и PCI-X, PCI и PCIe различны. Следующая часть в основном расскажет о сравнении карт PCI и PCI-X с PCI-E.
Рабочая топология
Основное различие между предыдущей картой PCI и картой PCI-X и последующей картой PCIe заключается в передаче данных «параллельно против последовательного». Сетевые карты PCI и PCI-X соответствуют первоначальному стандарту PCI, который представляет собой классическую архитектуру с общей шиной, в которой все подключенные периферийные устройства используют одну и ту же шину параллельно. В частности, данные будут отправляться и приниматься одновременно по нескольким линиям. Устройства обычно должны ждать на шине при связи с компьютером. Общая производительность будет снижаться по мере увеличения количества добавленных устройств. Однако, карта PCI-E использует выделенную последовательную технологию «точка-точка», напоминающую встроенную сеть. Поэтому каждое отдельное устройство имеет свою собственную шину, которая создает более эффективную систему шин
Обратите внимание, что одно последовательное соединение с более высоким тактовым сигналом может соответствовать скорости нескольких параллельных линий, движущихся с одной и той же нагрузкой
Рисунок 1: Рабочая топология карты PCI / PCI-X и PCI-E
Размер слота
Когда дело доходит до размера слота на материнской плате компьютера, PCI vs PCI-X, PCI vs PCIe сильно различаются. Фиксированная ширина для обычных карт PCI — 32-битная и 64-битная версии. Карта PCI-X (имеет только 64-битную ширину) физически похожа на 64-битную карту PCI. Обычные слоты PCI — это 32-битная версия длиной 85 мм, большинство сетевых карт PCI-X используют 64-битный слот длиной 130 мм. В результате слоты и соответствующие сетевые карты занимают довольно большие места на материнской плате. Наоборот, карты PCI-E можно вставлять только в предназначенные для них слоты PCIe. Размер слота зависит от количества линий, которые имеет шина PCI-E, которая указана как «x1», «x8» и т. д. Число указывает «полосы», которые предлагает слот. Слот PCI-E x1, имеющий только одну полосу, почти не занимает места на материнской плате. А 32-канальный слот PCI-E x32 аналогичен по размеру слотам PCI-X.
Пропускная способность
Как указывалось ранее, карта PCI имеет две версии: 32-разрядную и 64-разрядную, работающие на частотах 33 МГц и 66 МГц соответственно. Потенциальная полоса пропускания составляет 133 МБ/с в 32 битах на 33 МГц (стандартная конфигурация), 266 МБ/с в 32 битах на 66 МГц или в 64 битах на 33 МГц и 533 МБ/с в 64 битах на 66 МГц. Большинство сетевых адаптеров PCI-X являются только 64-разрядными и обычно работают на частотах 66 МГц, 100 МГц, 133 МГц, до 533 МГц с PCI-X 2.0, обеспечивая максимальную скорость передачи 1,06 ГБ/с. Что касается карты PCIe, она достигнут большой скачок в более высокой пропускной способности. Пропускная способность варьируется от 250 МБ/с до нескольких ГБ/с на линию в зависимости от размера и версии карты. Максимальная пропускная способность PCIe 5.0 x1 составляет 3,9 ГБ/с.
Некоторые подробные спецификации представлены в таблице ниже:
Как узнать мою версию PCI Express?
Скачайте и установите CPU-Z. После установки откройте его и перейдите на вкладку «Основная плата». На вкладке «Графический интерфейс» вы увидите, какой у вас тип подключения PCIe, а также его ширину. Найдите «x16» в «Link Width» и «PCI-Express 3.0» в «Version».
Как мне узнать, есть ли у меня PCI 1 или 2?
Если вы не можете найти номер модели, вы можете перейти на веб-сайт компании и затем пролистать его. Вы должны ввести устройство, которое используете, и спецификации появятся. Как только спецификации станут доступны, вы узнаете версию слота PCI Express, установленного на вашей материнской плате.
Как отличить слоты PCI Express?
Слот PCIe x1 имеет одну полосу и может перемещать данные с одним битом за цикл. Слот PCIe x2 имеет две полосы и может перемещать данные со скоростью два бита за цикл (и так далее). Вы можете вставить карту PCIe x1 в слот PCIe x16, но эта карта получит меньшую пропускную способность.
PCI Express 2.0 — это то же самое, что x16?
X16 — это ширина слота и соответствующая пропускная способность, доступная для устройств, подключенных к этому слоту, и от них. … 1.0 и 2.0 относятся к версиям слота PCI Express, с 2.0 пропускная способность и скорость вдвое превышают скорость 1.0, так что слот x16 PCI Express является самым большим слотом в семействе PCI Express.
Когда вышел PCI Express 3.0?
Что такое PCI Express?
| PCI Express: однонаправленная пропускная способность в конфигурациях x1 и x16 | ||
|---|---|---|
| Поколение | Год выпуска | Пропускная способность x1 |
| PCIe 3.0 | 2010 | 1 ГБ / с |
| PCIe 4.0 | 2017 | 2 ГБ / с |
| PCIe 5.0 | 2019 | 4 ГБ / с |
Какой у меня слот PCI?
Щелкните ссылку «Материнская плата» на панели навигации. Слоты PCI на вашем ПК будут отображаться в группе данных PCI. Конкретный тип слота PCI указан рядом с полем «Тип слота» для каждой записи PCI. Например, «Тип слота — PCI-Express» означает, что ваш компьютер использует слоты PCI-Express.
Можете ли вы подключить m 2 к PCIe?
2 разъема. В зависимости от типа и функциональности накопитель M. 2 может использовать либо стандартный интерфейс SATA, либо более быстрый интерфейс PCIe (Peripheral Component Interconnect Express), но в обоих случаях он подключается непосредственно к материнской плате.
Что такое скорость шины PCI?
PCI работает с максимальной скоростью 266 Мбит / с при 66 МГц или 133 Мбит / с при 33 МГц. Этот корпус оснащен слотом PCI Express (PCIe) x1 (v. 1.0), который работает со скоростью 250 Мбит / с. Доступная полоса пропускания шины PCIe распределяется поровну между слотами PCI, независимо от того, вставлена ли карта в каждый слот.
Можете ли вы подключить PCIe 1x к 16x?
Вы можете использовать карту PCIe x1 или карту PCIe x4 в слоте PCIe x16. Работают нормально. Так что, если вы думаете, что вам не хватает слотов PCI-e, возможно, это не так. Более короткая карта PCIe отлично работает в более длинном слоте.
Можно ли вставить карту PCI Express x8 в слот x16?
Да. Слот PCI Express большего размера подходит для всех небольших карт PCI Express. Это означает, что вы можете подключить карту x1, x2, x4 или x8 в слот x16, карту x4 в слот x8 и так далее.
Можете ли вы запустить PCI Express 3.0 в слоте 2.0?
Существует три версии этого слота, но они обратно совместимы, поэтому современная видеокарта PCI Express 3.0 будет работать с материнской платой со слотом PCI Express x16 2.0.
Что означает x16 на PCI Express?
PCI Express x16 означает, что в интерфейсе между материнской платой и видеокартой имеется 16 каналов связи. Если на вашей материнской плате есть слот PCIx x16, вы можете получить карту PCIx x16 (лучше всего) или любое количество каналов вплоть до PCIx x1.
Могу ли я использовать карту PCI 3 в слоте PCI 2?
Нет. Ни одной видеокарте на рынке не будет заметно препятствий из-за слота PCI-E 2.0. Вы бы увидели разницу в 1-2% с графическими процессорами высшего класса, если бы сравнивали их бок о бок (PCI-E 2.0 против 3.0), но если бы вы получали GTX1080, вы бы уже были на PCI-E 3.0. .
Стоит ли PCI Express 4.0?
Краткий ответ: нет. Более длинный ответ: если у вас нет остатка бюджета и веской причины его сжечь, вряд ли стоит покупать PCIe 4.0 для игровой системы прямо сейчас. Для игр сейчас несколько видеокарт поддерживают PCIe 4.0. … Однако для игр скорость хранения не имеет большого значения.
Можно ли вставить карту PCIe 3.0 в слот 4.0?
Как и PCIe 3.0, PCIe 4.0 имеет прямую и обратную совместимость. Это означает, что PCIe 4.0 можно использовать как прямую замену PCIe 3.0, но это также означает, что если вы подключите карту PCIe 3.0 к слоту PCIe 4.0, карта будет работать в соответствии со спецификациями PCIe 3.0.
Насколько быстро работает PCIe 3.0 x16?
Сводка параметров интерфейса PCI Express:
Общая пропускная способность: (канал x16): PCIe 3.0 = 32 ГБ / с, PCIe 2.0 = 16 ГБ / с, PCIe 1.1 = 8 ГБ / с. Скорость передачи данных: PCIe 3.0 = 8.0GT / s, PCIe 2.0 = 5.0GT / s, PCIe 1.1 = 2.5GT / s.
Как узнать какая видеокарта подойдет к материнской плате
Если системная плата поддерживает версию шины PCI-E 3.0, то и видеокарточка должна быть с версией не ниже 3.0. Если вы поставить на эту материнку устройство с версией 2.0 то работать она так же будет, но останется неиспользуемый ресурс на материнке, которая может работать с более мощными девайсами.
17.04.2023 Как узнать какой у меня PCI
PCI (Peripheral Component Interconnect) — это шина ввода-вывода, которая используется для подключения различных периферийных устройств к материнской плате компьютера. Она является одним из наиболее распространенных интерфейсов для подключения дополнительных устройств, таких как звуковые карты, сетевые адаптеры, видеокарты и т.д. Поэтому, для того чтобы правильно настроить свой компьютер и подключить нужные устройства, необходимо знать, какой тип PCI используется на вашей материнской плате.
Существует несколько способов узнать, какой тип PCI используется на вашей материнской плате. Один из самых простых и доступных способов — это использование стандартной утилиты «Сведения о системе», которая входит в состав операционной системы Windows. Для этого необходимо нажать сочетание клавиш Win+R и выполнить команду «msinfo32». В открывшемся окне нужно перейти на вкладку «Компоненты», затем выбрать «Шина» и найти «PCI Express» в списке. Напротив этого параметра будет указана версия PCI Express, которая используется на вашей материнской плате.
Если вам нужно узнать, какой тип PCI используется для вашей видеокарты, можно воспользоваться программой GPU-Z. Откройте ее и найдите строку «Bus Interface». Здесь будет указана версия PCI-E, которая используется для вашей видеокарты.
Если вы интересуетесь возможностью поддержки материнской платой PCI-E 4.0, то можно воспользоваться поиском на сайте производителя материнской платы. Например, для поиска по модели MEG Z590 ACE нужно нажать на иконку с увеличительным стеклом в верхнем правом углу веб-сайта, ввести название модели и нажать клавишу Enter для осуществления поиска. Найдите нужную модель и нажмите кнопку «Спецификация», чтобы узнать поддерживает ли она PCI-E 4.0.
Если вам нужно узнать тип шины вашей видеокарты, можно воспользоваться программой RivaTuner. Для этого нужно выбрать опцию «Диагностический отчет» и перейти в раздел «NVIDIA specific display adapter information». Здесь будет указан тип графического процессора, частоты, разрядность шины видеопамяти и другая полезная информация.
Чтобы проверить разъем PCI, достаточно просто вставить в него любую плату расширения, например, звуковую или SATA-контроллер, и проверить, будет ли она определяться и работать нормально. При этом необходимо учитывать, что устройства подключаются к разъему PCI-E, а не PCI.
Вопрос о том, что лучше — PCI или PCI-E, не имеет однозначного ответа. Однако, основное отличие между ними заключается в пропускной способности. У PCI-E она значительно выше, чем у PCI. Например, у PCI на частоте 66 МГц пропускная способность составляет 266 Мб/сек, а у PCI-E 3.0 (x16) — 32 Гб/сек.
Стандартно каждое соединение PCIe имеет 1, 4, 8, 16 или 32 линии для передачи данных, хотя потребительские системы не поддерживают 32 линии. Если вам нужно включить SSD M.2 в BIOS, то необходимо перейти на вкладку «Advanced» в настройках BIOS материнской платы, открыть пункт меню «PCH Storage Configuration» и изменить значение пункта «M. 2 SATA mode» с «Disabled» на «Enabled».
3. Checking with the Manufacturer – The Most Recommended Method
Image: Specifications for Asus X570 TUF-PLUS PCIe. Shows the version next to each slot. Source: ASUS
The best method, in my opinion, is to check the PCIe version by visiting the manufacturer’s website, as this gives you the most comprehensive details regarding the PCIe version of the slots on your motherboard.
You will need to know the make and model of your motherboard.
As mentioned above, you can find the make and model by physically checking the motherboard for the model number label or accessing System Information (type msinfo64.exe in the Search Bar after pressing the Windows button).
With the model number in hand, finding your board on the manufacturer’s product page should be pretty straightforward. Just Google the model number and visit your board’s relevant spec sheet page.
You will find detailed information about the PCIe slots and the version every slot conforms to. You will also get to know their generation along with other important information.

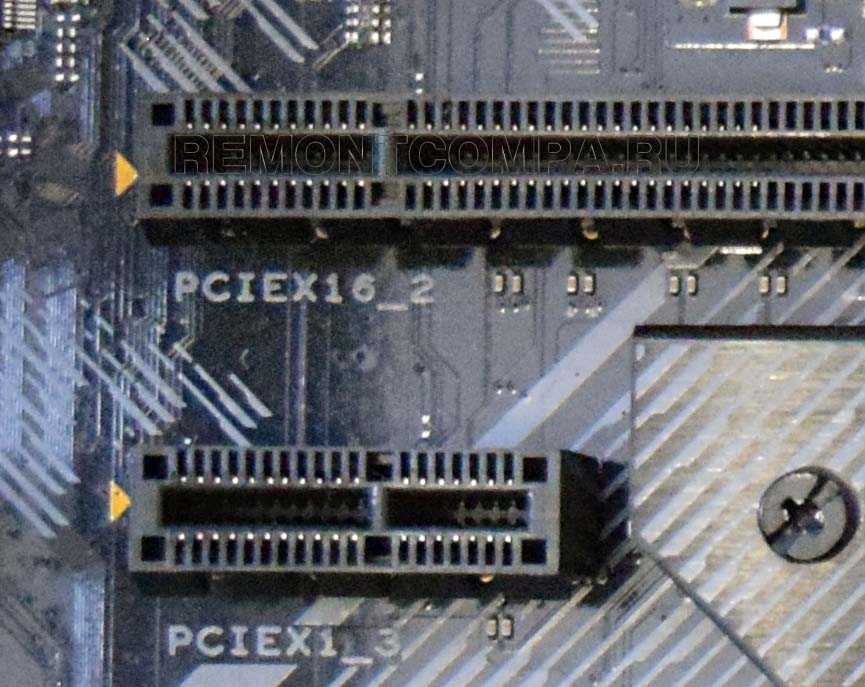

Размеры PCIe: x16, x8, x4, и x1
Как следует из заголовка, число после x указывает физический размер платы PCI-E или слота, причем x16 самый большой, а x1 наименьший.
Вот как формируются различные размеры:
| Количество контактов | Длина | |
| PCI Express x1 | 18 | 25 мм |
| PCI Express x8 | 49 | 56 мм |
| PCI Express x16 | 82 | 89 мм |
Независимо от размера высокоскоростного порта или карты, ключевой вырез, это небольшое место в карте или слоте, всегда находится на выводе 11.
То есть, длина вывода 11 продолжает увеличиваться по мере перехода от PCIe x1 к PCIe x16. Это позволяет гибко использовать карты одного размера вместе со
слотами другого.
Карты PCIe подходят в любом слоте высокопроизводительного порта на системной плате, который по крайней мере такой же большой. Например, карта PCIe x1 будет входить в
любой слот PCIe x4, PCIe x8 или PCIe x16. Карта PCIe x8 будет входить в любой слот PCIe x8 или PCIe x16.
PCIe-карты, размер которых больше, чем слот PCIe, могут входить в меньший слот, но только если этот слот PCI-E открытый (т.е. Не имеет пробки в
конце гнезда).
Видеокарта Radeon с интерфейсом PCI-Express x16
В целом, большая плата Express или слот поддерживает большую производительность, предполагая, что две карты или слоты, которые сравниваете,
поддерживают одну и ту же версию PCIe.
